20毫升无鲁尔锁塑料注射器结构设计

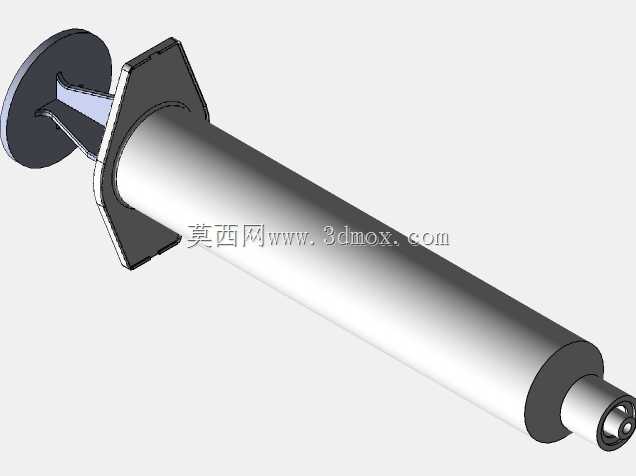

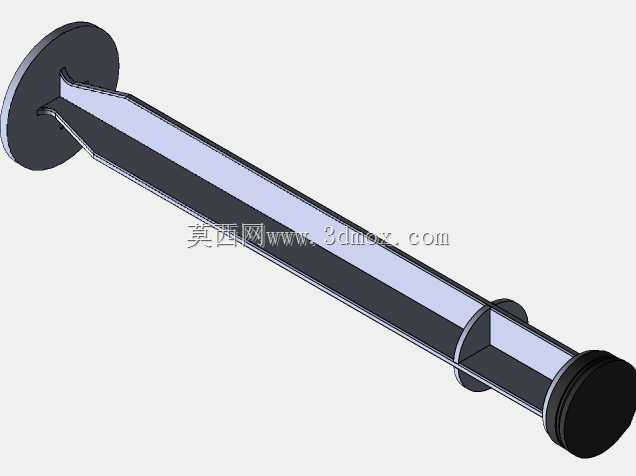

　　这款20毫升规格的塑料注射器，在临床配药、实验室液体定量移取、工业点胶定量注液场景中都有广泛适配性，区别于常规带鲁尔锁接头的型号，这款结构取消了接头处的外螺纹设计，直接采用光滑锥面配合针头，适配无锁扣的平口针头，在快速插拔针头的作业场景下能减少拧接操作的时间损耗，适合短时间内大量重复配液的作业流程。从结构设计逻辑来看，整个注射器分为外套、芯杆、活塞、端部按手四个核心注塑零件，外套采用透明医用级PP材质，筒身内壁做了高精度抛光处理，表面粗糙度控制在Ra0.8以内，保证活塞推进过程中无卡顿、无液体渗漏，同时筒身外壁预留了刻度标识的印刷平面，刻度线的定位基准与外套内孔的同轴度公差控制在0.1mm以内，避免读数偏差影响定量精度。芯杆部分采用十字筋结构设计，在保证纵向推进刚度的前提下尽可能减少材料用量，筋板厚度均匀控制在1.2mm，避免注塑过程中出现缩痕、翘曲变形，芯杆前端的活塞安装位做了环形倒扣结构，装配时活塞通过弹性变形卡入倒扣，无需额外粘接即可保证活塞与芯杆的连接强度，推进过程中不会出现芯杆与活塞脱开的故障。端部按手采用圆盘式结构，直径设计为32mm，贴合医护人员或操作人员的拇指按压接触面，边缘做了R2的圆角过渡，长时间按压不会产生硌手的不适感，按手与芯杆的连接位置做了三角加强筋，能承受最大50N的按压力而不出现断裂。

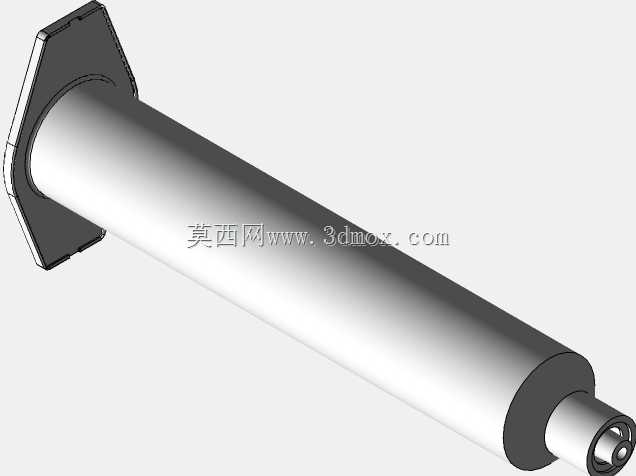

　　外套端部的法兰结构做了加宽处理，宽度达到8mm，在抽拉芯杆时食指和中指可以稳定搭在法兰面上，受力均匀不会出现局部应力集中导致的法兰开裂问题。从安装边界尺寸来看，整个注射器外套的外径为20.5mm，总长度在推杆完全推入时为112mm，完全拉出时为176mm，端部锥头的外锥度严格遵循6:100的医用注射器锥头标准，能与符合国标的平口针头实现紧密配合，在承受300kPa的液压时不会出现漏液、针头脱落的问题。设计过程中重点考虑了注塑生产的工艺性，所有零件的脱模斜度控制在0.5°到1°之间，没有倒扣结构无法脱模的区域，外套的外表面没有复杂的曲面特征，模具结构可以采用简单的两板模结构，降低模具加工成本和量产时的废品率。

　　活塞部分采用医用级橡胶材质，外径比外套内径大0.3mm，通过过盈配合实现密封，活塞的唇口结构做了双道密封设计，推进时第一道唇口刮除筒壁残留的液体，第二道唇口实现高压密封，即使在抽取粘性较高的液体时也不会出现渗漏。在实际使用场景中，这款无鲁尔锁的注射器更适合一次性使用的快速作业场景，比如门诊疫苗配药、实验室常规试剂移取、工业生产中低粘度胶水的定量加注，相比带鲁尔锁的型号，它的零件数量更少，生产装配流程更简单，成本更低，同时因为没有螺纹结构，不存在螺纹缝隙残留液体造成交叉污染的风险，在一次性使用场景下的卫生性更有优势。

　　结构设计时还做了防误操作的考量，芯杆的十字筋上做了等距的卡位凸点，当芯杆拉到最大量程位置时，凸点会卡在外套法兰的内侧，避免抽液时芯杆被整体拉出外套造成液体洒漏，凸点的卡接力控制在15N左右，正常抽液到最大量程时会有明显的到位手感，同时如果需要拆卸清洗重复使用（非医疗场景下的工业用途），只需要稍用力即可将芯杆拉出，不会造成零件损坏。筒身的刻度标识从1ml到20ml，每1ml做一个长刻度线，每0.5ml做一个中刻度线，每0.1ml做短刻度线，刻度线的印刷位置距离外套内孔中心的尺寸公差控制在±0.05mm，保证读数的准确性，满足定量移取的精度要求。整体结构没有多余的装饰性特征，所有几何特征都服务于功能实现和生产工艺性，壁厚均匀，没有局部过厚导致的注塑缺陷风险，各个零件的配合公差经过反复校核，既能保证装配顺畅，又能满足使用过程中的密封和强度要求。
