多通道实验室注射泵结构设计

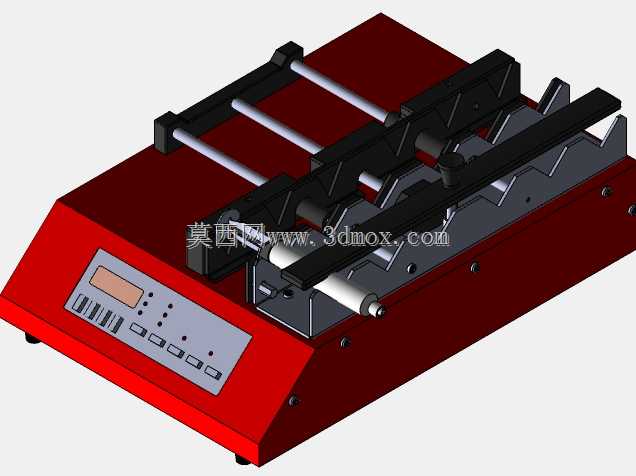

　　在生命科学实验、临床精准给药、微量试剂配比这类对流体输送精度要求极高的场景里，多通道注射泵是核心执行部件，这次完成的六通道注射泵结构，完全围绕实际使用中的痛点做了结构层面的优化。先从实际使用场景说起，常规单通道注射泵一次只能处理一组流体输送，做药物梯度实验、多试剂平行反应的时候，要么堆叠多台单泵占用操作台空间，要么手动切换管路极易引入操作误差，六通道的并行结构刚好解决这个问题，每个通道可以独立装夹标准规格注射器，也可以同步运行实现等流量多通路输注，适配细胞培养灌流、药物代谢动力学实验、小动物长期给药这类需要多路精准送液的场景。

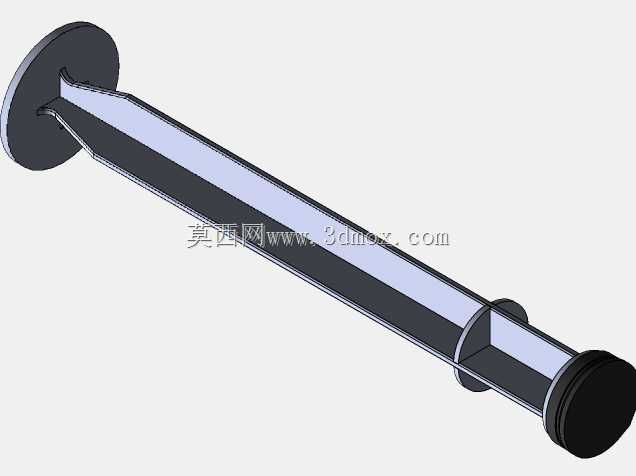

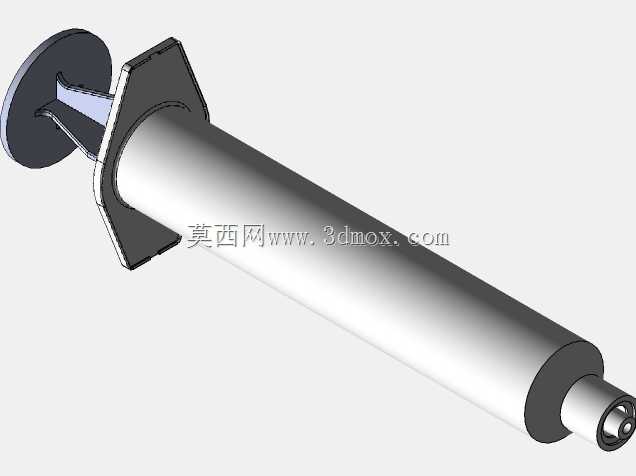

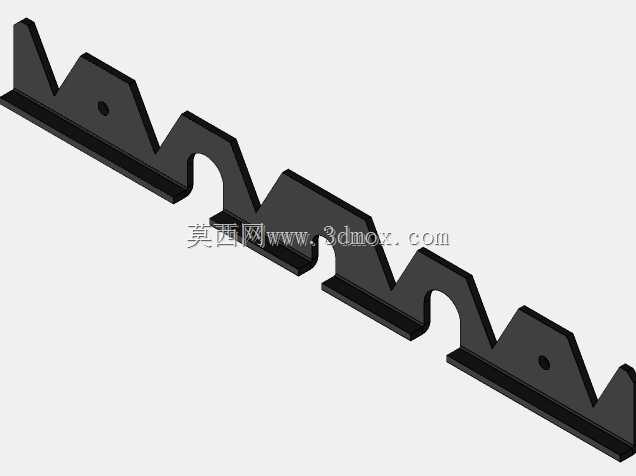

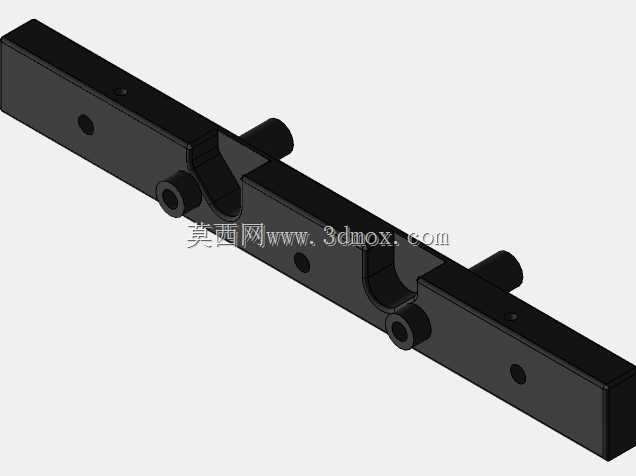

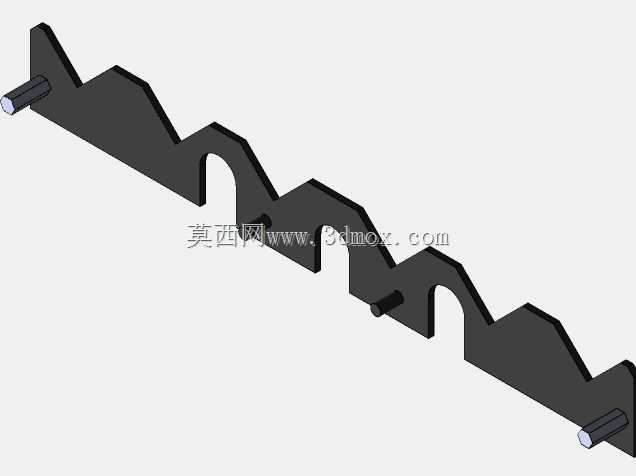

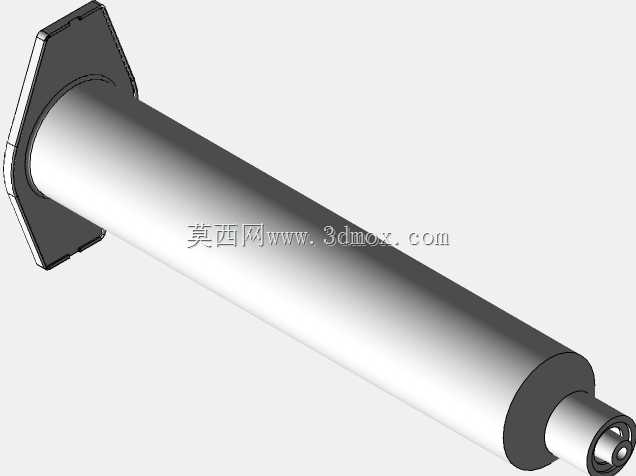

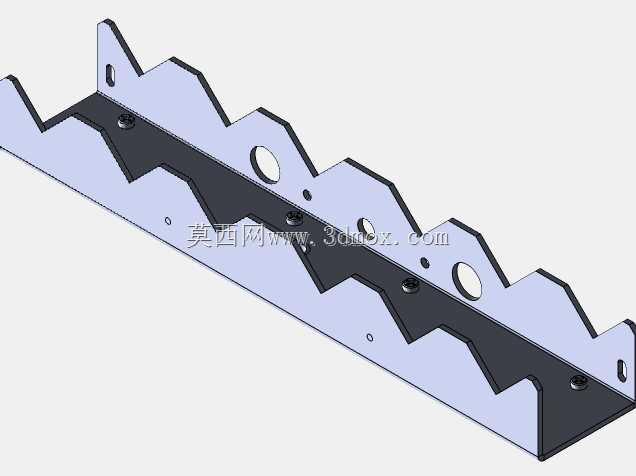

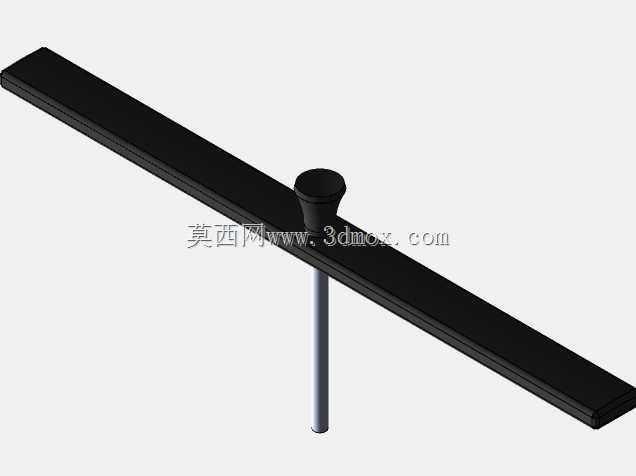

　　设备的核心功能是实现微量流体的稳定、精准推送，结构设计上首先考虑的是装夹兼容性，上部的注射器固定座做了可调式卡槽结构，不用更换夹具就能适配10ml到60ml规格的标准实验室注射器，卡槽的压块做了防滑橡胶衬垫，既可以避免玻璃注射器装夹时受力碎裂，也能防止塑料注射器在推送过程中出现滑移导致的流量误差。传动部分采用了直线光轴配合滑动拖板的结构，两根平行光轴作为导向支撑，拖板和丝杆螺母做刚性连接，步进电机通过联轴器直连丝杆，传动链没有多余的齿轮间隙，保证推送过程中不会出现爬行、顿挫的问题，最小推送流量可以做到微升级每小时的级别，完全满足微量实验的精度要求。

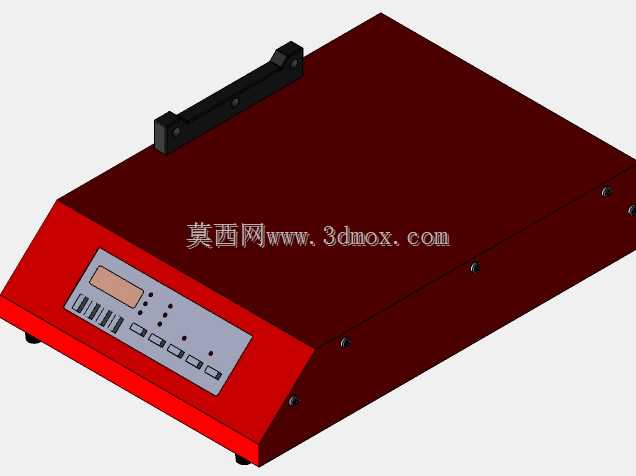

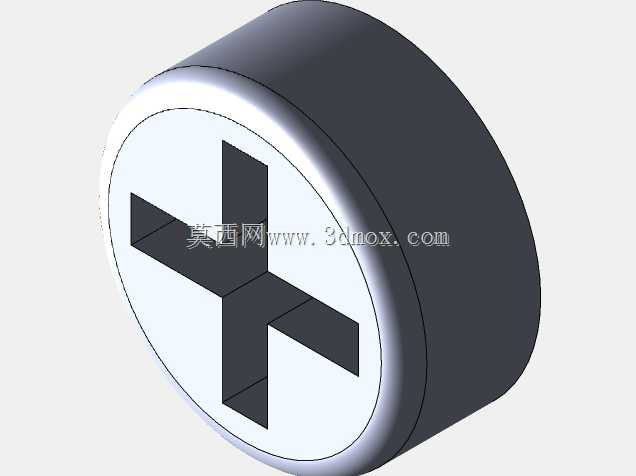

　　控制面板区域做了倾斜式布局，操作按键和显示屏都朝向操作人员站立的方向，不用俯身就能看清参数、完成按键操作，面板上的功能按键做了分区，启停、流速设置、通道选择按键分开布置，避免操作时误触。机身外壳采用钣金折弯成型的结构，底部做了四个防滑橡胶脚垫，放置在实验台面上不会因为传动部件的运行出现滑移，外壳的侧边预留了散热格栅，保证内部步进电机和驱动板长时间运行时的热量可以及时散出，不会因为积热导致电机丢步影响精度。

　　设计过程中首先确定的是安装边界尺寸，整体机身宽度控制在350mm以内，深度280mm，高度160mm，这个尺寸刚好可以放在标准实验室超净台的内部操作区，不会遮挡超净台的玻璃操作门，也不会占用过多的台面上的操作空间。拖板的有效行程做了150mm，刚好覆盖常用规格注射器的最大推杆行程，不用额外做行程切换结构，每个通道的推块位置可以独立微调，就算不同通道装夹的注射器规格有细微差异，也能保证每个推块都能贴合注射器推杆端面，不会出现空行程。

　　考虑到医用和实验室场景的清洁需求，所有和外界接触的结构件都做了圆角处理，没有清洁死角，外壳表面做了喷塑处理，耐常见的医用酒精、含氯消毒剂擦拭，不会因为日常消毒出现表面涂层脱落的问题。注射器装夹位置的下方做了可拆卸的接液托盘，要是出现注射器漏液、管路崩开的情况，液体不会流到机身内部腐蚀电路和传动部件，托盘可以直接抽出来清洗，维护起来很方便。

　　传动部分的丝杆选用了磨制滚珠丝杆，相比普通梯形丝杆，运行阻力更小，长时间运行的磨损量更低，使用寿命更长，导向光轴做了镀硬铬处理，表面硬度高，不会因为拖板的长期滑动出现拉痕，保证导向精度长期稳定。每个通道的推块上都做了快拆结构，要是需要做高温高压消毒，可以快速把推块拆下来单独处理，不用拆解整个设备。机身内部的走线全部走了走线槽，驱动板和电机的连接线做了屏蔽处理，不会对实验室里的其他精密检测设备造成电磁干扰，电源输入接口做在机身背面，带保险管座，出现电流异常的时候会先熔断保险，不会损坏内部的控制元件。

　　实际选型参考的时候，这个结构的安装孔位、接口尺寸都和市面主流的同规格注射泵兼容，要是做设备升级替换，不用改动原有实验台的布局，直接替换就能使用。结构建模的时候所有配合面都留了合理的公差，装夹部分的活动件间隙控制在0.1mm以内，既不会出现卡滞，也不会因为间隙过大导致装夹精度不足，所有的紧固件都选用了标准件，后期维护更换的时候不用定制特殊零件，降低运维成本。
