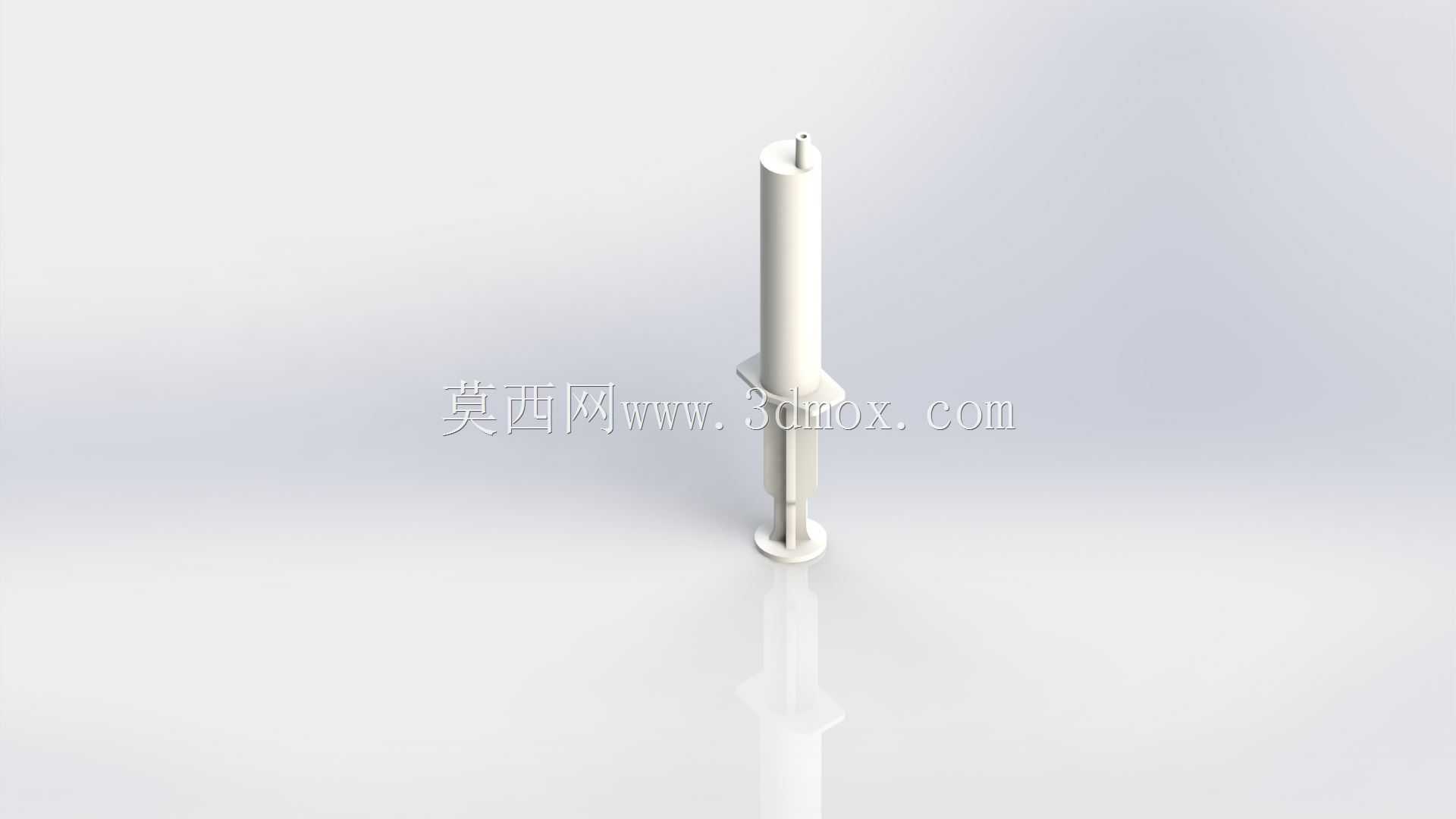

医用手动注射器注射装置结构设计

这款手动注射装置的结构设计，核心围绕临床场景下的单手操作逻辑展开，日常临床配药、皮下注射、药剂抽吸等场景中，医护人员需要单手握持装置完成推杆施力、剂量把控、针头衔接等连贯动作，因此整体结构的受力分布做了针对性优化。针筒外壁做了微弧面过渡处理，握持区域的直径控制在适配成年人手掌虎口贴合的范围，避免长时间握持施力时出现硌手、打滑的问题，推杆末端的推片做了加宽处理，拇指按压时的接触面积足够分散按压力度，快速推注药剂时也不会出现局部压强过大导致的操作偏移。

从功能结构来看，装置分为针筒主体、活塞组件、推杆、针头衔接座四个核心部分，针筒内壁做了高精度的同轴度约束，活塞与筒壁的配合间隙控制在极小范围，既保证推杆推拉过程中无卡顿、无渗漏，也能避免配合过紧导致的推注阻力过大问题。针头衔接座采用标准鲁尔接头结构，能够适配临床通用规格的注射针头，衔接处做了锥面过盈配合设计，安装针头时只需要小幅旋转即可完成密封固定，推注过程中不会出现针头脱落、药剂漏液的问题。活塞部分采用双密封环结构，两道密封环之间预留了微小的容隙，即使抽吸粘稠度较高的药剂，也能保证筒内负压稳定，不会出现回气导致的剂量不准问题。

设计过程中优先考虑了装配的便捷性，所有零部件均采用轴向装配逻辑，不需要额外的卡扣扭转或者侧向紧固件，生产装配时只需要将活塞固定在推杆前端，从针筒尾部推入筒身，再安装端部的限位挡片即可完成整体组装，能够大幅提升自动化装配线的生产效率，减少装配环节的人工干预成本。针筒端部的限位挡片做了两翼延伸结构，抽吸药剂时食指和中指可以抵在两翼下方，配合拇指的推拉动作完成单手抽吸，两翼的边缘做了圆角钝化处理，长时间抵靠施力也不会造成手指局部压痕。

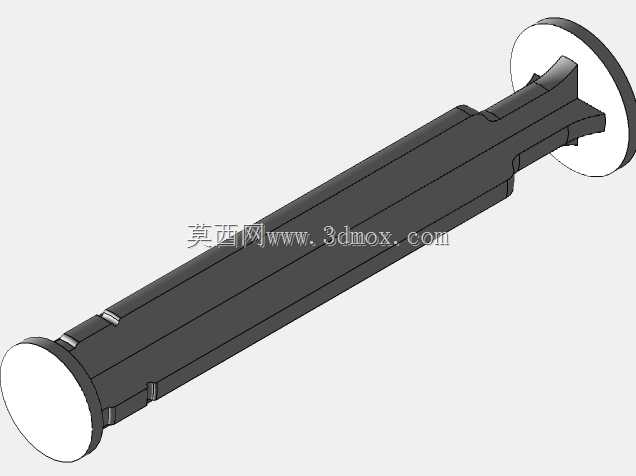

尺寸边界方面，整体轴向长度控制在常规手动注射器的通用规格范围内，针筒的外径尺寸适配标准的注射器固定卡座，能够兼容现有临床场景中的注射泵固定位、针头安装辅具等配套设备，不需要针对现有配套工装做额外调整。推杆的行程长度与针筒的有效容积匹配，推杆表面做了均匀的刻度标识结构，建模时预留了刻度印刷的平面区域，推注过程中可以通过刻度位置精准控制药剂推注量，误差控制在临床允许的剂量偏差范围内。推杆与针筒尾部的导向结构做了防转设计，推拉过程中推杆不会出现周向转动，保证活塞密封环的磨损均匀，延长装置的整体使用寿命。

针对不同的使用场景，结构上预留了足够的调整空间，比如针对小剂量高精度注射需求，可以在活塞前端增加阻尼缓冲结构，降低推注时的推杆窜动；针对大容量药剂抽吸场景，可以调整针筒的壁厚参数，提升筒身的抗负压变形能力，避免抽吸过程中筒身收缩导致的剂量偏差。所有结构的壁厚都做了均匀化处理，注塑生产时不会出现局部壁厚过大导致的缩痕、翘曲问题，拔模角度统一控制在注塑工艺要求的合理范围内，不需要额外的侧抽芯结构就能完成模具开模，能够有效降低生产环节的模具成本。

在细节处理上，针筒前端的针头衔接座做了微小的圆弧过渡，安装针头时不会因为锐边割伤医护人员的手套或者皮肤，推杆尾部的推片表面做了微纹理处理，拇指按压时的摩擦力足够，即使佩戴乳胶手套操作也不会出现打滑问题。整体结构没有多余的装饰性特征，所有曲面和棱角都服务于功能需求，既满足临床使用的操作便利性，也兼顾了批量生产的工艺可行性，能够适配医用级塑料的注塑加工要求，结构强度满足日常使用中的摔落、挤压等意外场景的受力需求，不会出现筒身开裂、推杆断裂等问题。
