重型可调式管子钳结构三维设计

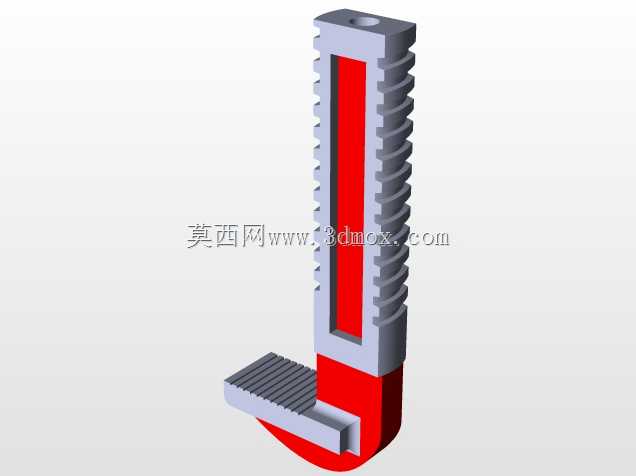

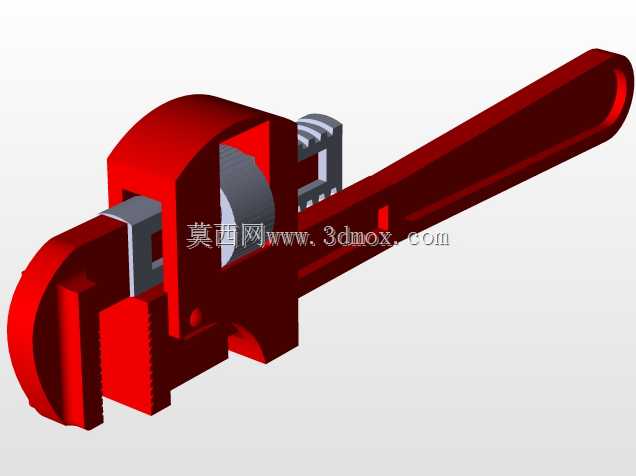

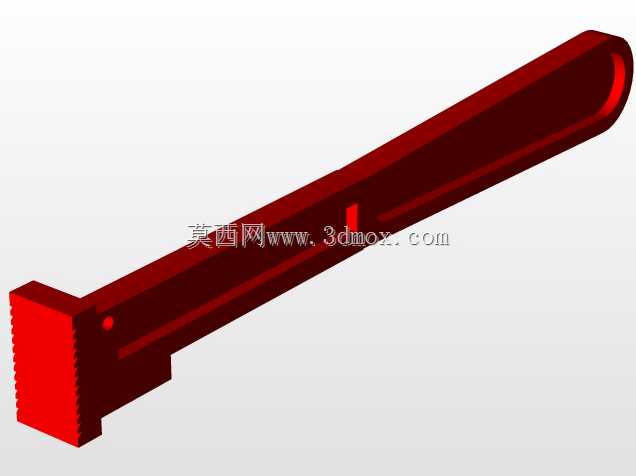

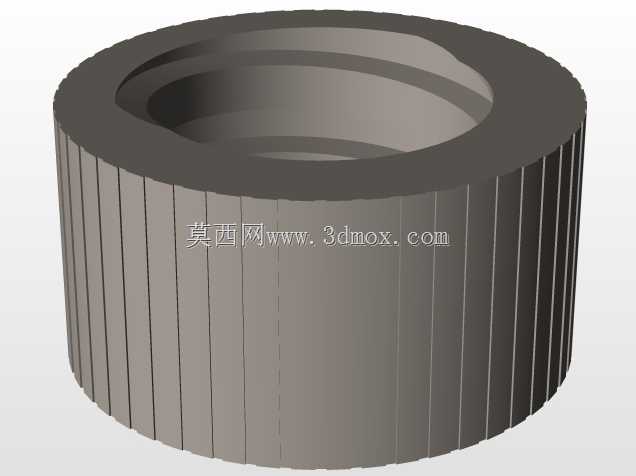

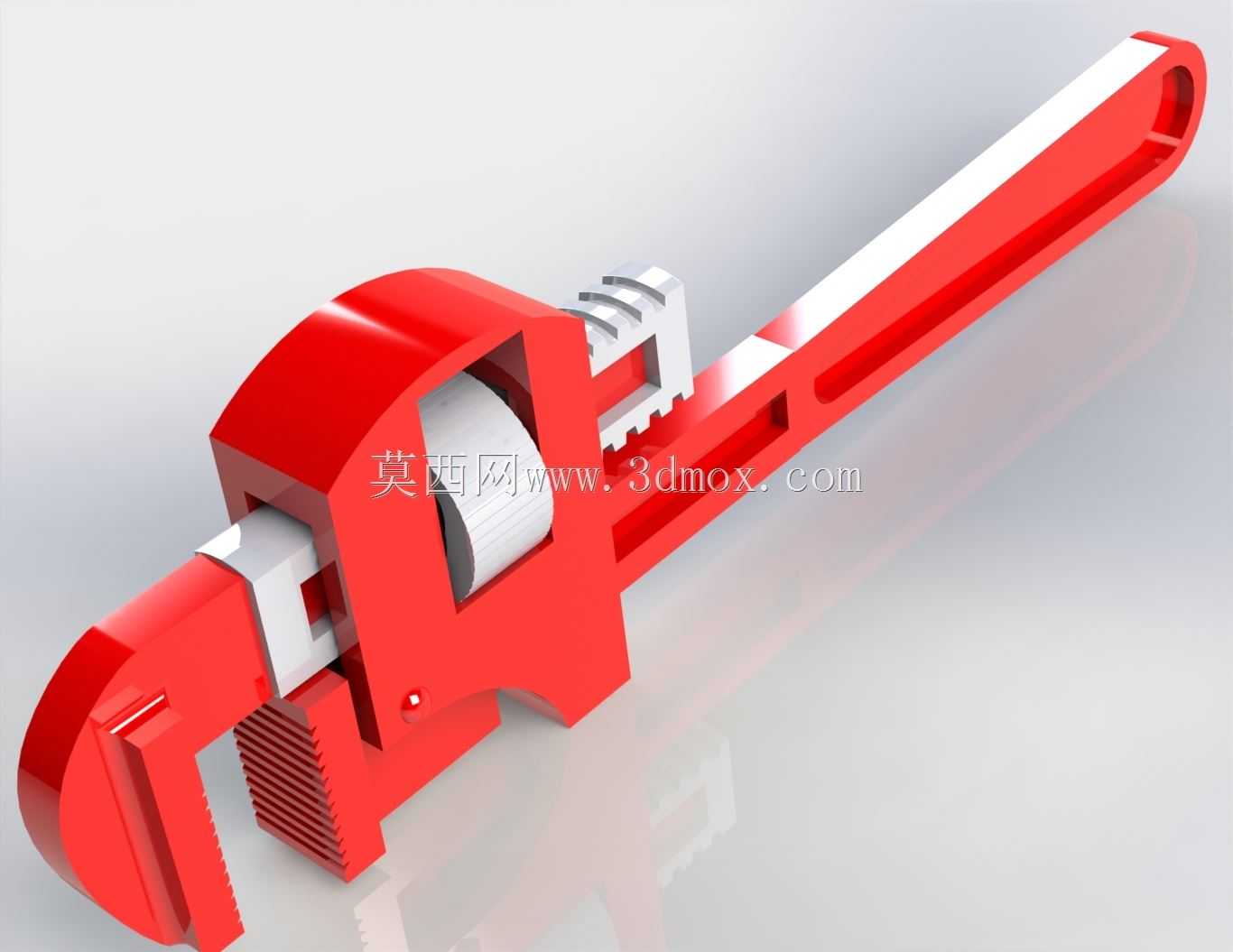

这款可调式管子钳的三维结构设计，完全围绕管道施工作业的实际工况展开，日常在给排水管线铺设、燃气管道检修、消防管路安装、工业流体管路维护场景中，这类工具是一线作业人员随身配备的核心夹持类手动工具，主要用来夹持不同管径的金属管材、管路接头，完成螺纹旋接、管件紧固、锈蚀管件拆卸等操作，相比普通固定开口扳手，它的可调夹持范围能覆盖多规格管径，无需频繁更换工具，大幅提升现场作业效率。从结构设计逻辑来看，整体采用长杠杆式手柄布局，利用杠杆力矩放大原理，让作业人员施加较小的握力就能在钳口处输出足够大的夹持扭矩，避免管件拆装过程中出现打滑、脱开的问题。钳头部分采用活动颚板配合固定颚板的结构，活动颚板通过调节齿条与钳身的卡槽配合，转动调节螺母就能快速调整钳口开口大小，适配从细口径薄壁管材到大口径厚壁金属管的夹持需求，颚板表面加工有细密的锯齿形咬合齿，齿尖做了硬化处理，咬合时能嵌入管件表层，既保证夹持摩擦力足够，又不会过度损伤管件外壁的防腐层。钳身主体采用一体式铸钢结构的设计思路，手柄部位做了长条形减重槽设计，在保证整体结构强度、满足大扭矩施力下抗弯折、抗形变要求的同时，尽可能降低工具自身重量，减轻长时间手持作业的负重感，手柄尾部的挂孔设计，方便作业后将工具悬挂收纳，也可搭配安全绳在高空管路作业时防止工具坠落。从安装与尺寸边界来看，钳口完全闭合时整体厚度控制在合理范围，能伸入狭窄的管路排布间隙完成操作，最大开口状态下可覆盖常规民用及工业安装场景的常用管径，活动颚板的调节行程做了限位设计，避免调节过度导致颚板从钳身脱落，钳头与手柄的过渡位置做了圆弧加强结构，抵消大扭矩施力时的应力集中问题，防止长期使用后出现钳头断裂的情况。在建模过程中，所有活动部件的配合间隙都按照实际五金工具的装配公差做了预留，调节螺母与齿条的啮合行程完全匹配实际操作逻辑，钳口咬合面的锯齿角度、齿深都参考了行业成熟的管子钳产品参数，保证模型结构完全符合实物的运动逻辑，既可以作为五金工具产品设计迭代的结构参考，也能用于工具类产品的装配演示、作业流程模拟场景。
