高精度机械式游标卡尺结构三维数模

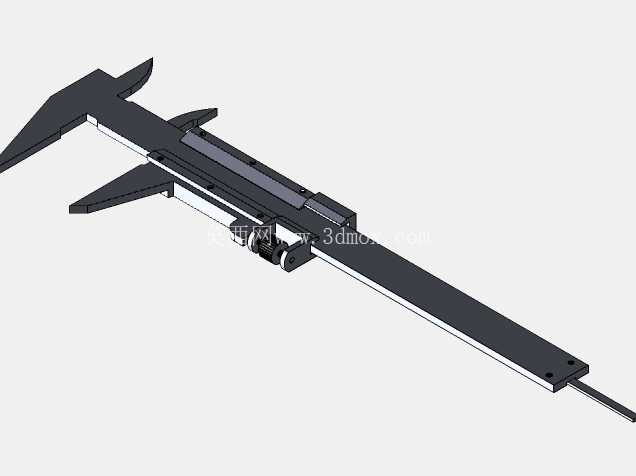

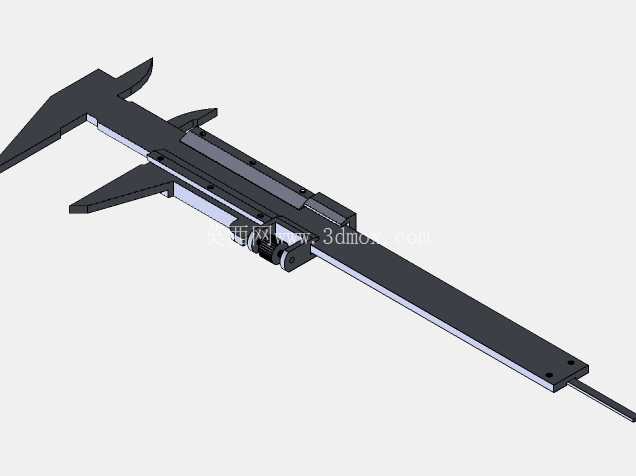

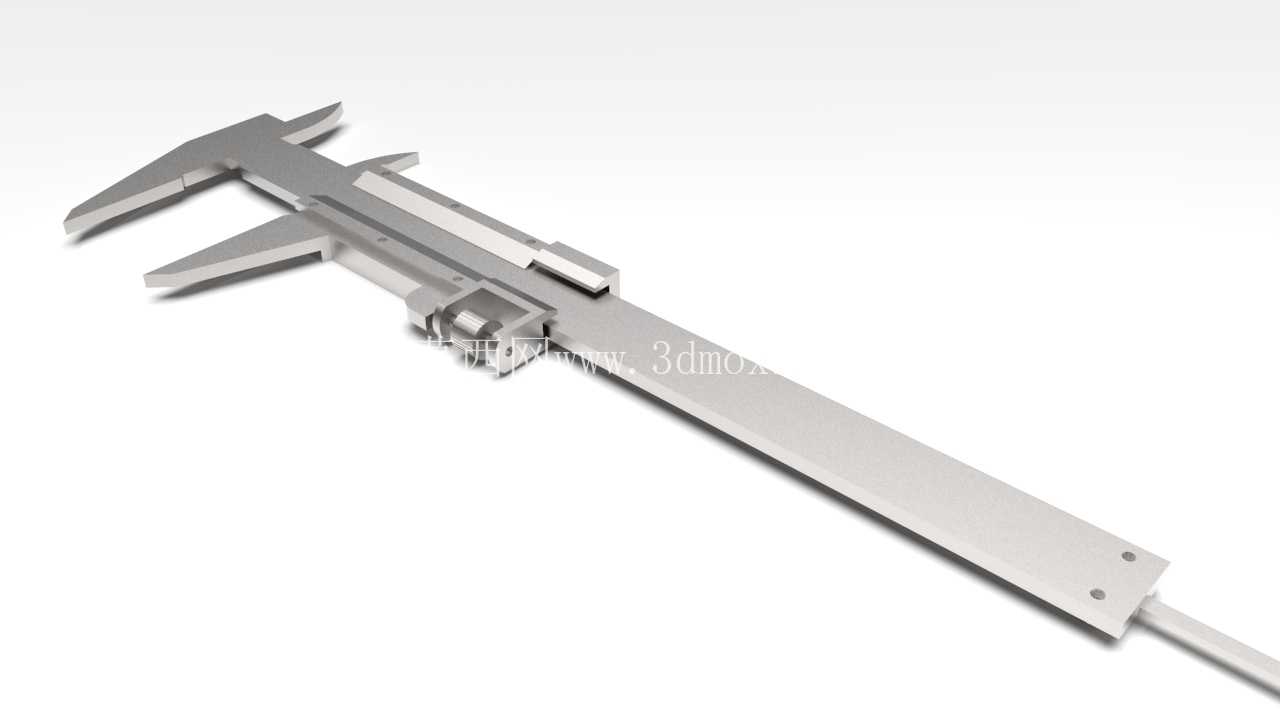

在机械加工现场的工序间检验环节，游标卡尺是一线操作工人与质检人员使用频率最高的通用长度测量器具，这套三维数模完整还原了机械式游标卡尺的全部装配结构，从主尺尺身的刻度基准面、游标尺框的滑动配合结构，到内外量爪的测量工作面、深度测量杆的联动结构，甚至包括尺框上方的紧固螺钉、微动调节滚轮的细节都做了1:1的结构还原。

从实际应用场景来看，这类游标卡尺覆盖了从毛坯件粗加工尺寸核验到半精加工工序的尺寸抽检，外量爪可直接测量工件的外径、长度、宽度等外轮廓尺寸，刀口形内量爪可完成孔径、槽宽等内尺寸测量，尾部延伸的深度测杆能精准测量盲孔深度、台阶高度差，相比千分尺其测量量程覆盖范围更广，相比数显卡尺无需依赖电源，在车间油污、切削液飞溅的复杂工况下可靠性更强，是机加工车间、装配工位、五金维修场景下不可或缺的基础测量工具。

数模设计过程中，严格遵循了机械式游标卡尺的实际配合公差逻辑，主尺尺身与游标尺框的滑动配合面预留了合理的间隙，既保证尺框可沿主尺顺畅滑动无卡滞，又避免间隙过大导致测量时出现尺框倾斜带来的读数误差；内外量爪的测量工作面做了平面度与平行度的结构约束，还原了实际产品中量爪工作面的淬火硬化层对应的结构厚度，保证模型结构符合真实量具的刚度要求，不会因夹持力过大出现量爪形变影响测量精度。深度测量杆与尺框的连接结构做了精准的同轴约束，测杆可随尺框滑动同步伸出，测量时测杆端面与主尺尾端面的平行度符合实际产品的精度要求，避免深度测量时出现倾斜误差。

从外形尺寸与安装边界来看，这套数模还原的是常用的0-150mm量程游标卡尺，主尺总长度控制在230mm左右，尺身宽度16mm，整体厚度6mm，外量爪最大张开距离对应150mm量程，内量爪的测量范围覆盖10-150mm内尺寸，深度测杆的有效伸出长度与量程匹配；尺框上的紧固螺钉位置设置在尺框侧面，拧紧后可将尺框锁定在主尺任意位置，方便测量后锁定读数，微动滚轮结构设置在尺框下方，通过拇指推动滚轮可实现尺框的微量进给，方便测量时快速调整量爪与工件的贴合度，避免用力过大导致量爪磨损或者工件变形。

建模过程中对刻度标识的结构也做了对应还原，主尺刻度间距为1mm，游标尺的刻度分度对应0.02mm的测量精度，刻度线的深度、宽度都参考了实际蚀刻工艺的尺寸，既保证视觉上与真实产品一致，也不会因刻度结构过深影响尺身的整体结构强度。量爪尖端做了合理的圆角处理，还原了实际产品中为避免尖端磕碰崩损设计的微小倒角，同时保证内孔测量时量爪可顺利伸入小孔径内部，不会因尖端毛刺影响测量接触精度。尺身尾部的限位结构也做了完整还原，可避免尺框滑动时从主尺上脱落，符合实际产品的装配限位逻辑。

对于结构设计从业者来说，这套数模可作为通用量具结构设计的参考样本，也可用于机加工教学场景下的量具结构演示，帮助新人快速理解游标卡尺的读数原理与各部件的配合关系；在做车间工位器具设计时，也可直接调用该数模完成卡尺放置位的空间避让设计，保证工具柜、量具架的卡槽尺寸与卡尺外形完全匹配，避免出现放置干涉。
