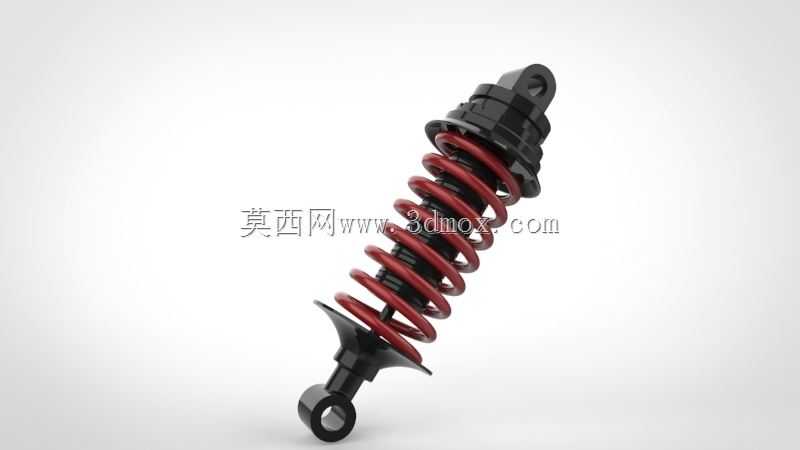

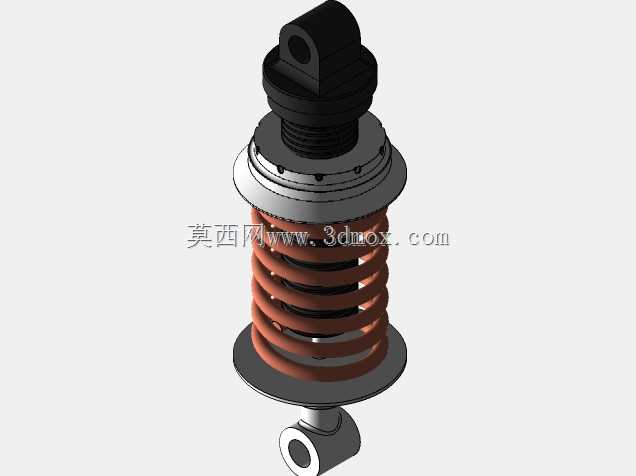

小型车辆用螺旋弹簧阻尼减震结构

　　该减震结构主要适配非道路小型卡丁车、低速电动代步车、轻型越野摩托等车型的前后悬架安装位，核心作用是过滤行驶过程中路面传递的颠簸冲击，将车轮跳动产生的动能通过阻尼介质耗散，避免冲击直接传递至车架造成结构疲劳，同时保证轮胎与地面的有效接触面积，提升行驶过程中的操控稳定性。结构采用上下单吊耳的铰接安装形式，两端吊耳内预留衬套安装空间，可适配不同直径的连接销轴，安装时需保证上下吊耳的铰接轴线平行，避免工作过程中出现侧向弯矩造成活塞杆偏磨。核心弹性元件采用等节距圆柱螺旋弹簧设计，弹簧钢丝经过喷丸强化处理，表面做电泳防锈涂层，可承受高频往复压缩载荷，弹簧刚度匹配100-200kg的单轮载荷区间，兼顾平路行驶的舒适性与颠簸路面的支撑性。

　　阻尼部分采用单筒式阻尼结构，内部设置活塞阀系与底阀组件，通过阻尼油在阀系节流孔间的流动产生阻尼力，复原行程与压缩行程的阻尼力做了差异化匹配，复原阻尼力大于压缩阻尼力，避免弹簧回弹过程中出现多余的余振。设计阶段先根据整车轴荷分配确定弹簧的线刚度与预压量，再结合悬架动行程参数确定阻尼器的总行程，预留10mm的缓冲余量避免活塞撞击上下端盖，外筒采用高强度铝合金材质做轻量化处理，表面做硬质阳极氧化提升耐磨性能，下端设置的防尘罩可阻挡行驶过程中泥水、沙尘侵入活塞杆密封区域，延长密封件的使用寿命。建模过程中对弹簧的螺旋升角、有效圈数、支撑圈数做了精确还原，阻尼筒的内部流道结构、密封槽位置、吊耳的安装孔位公差都按照实际加工标准做了参数化设置，

　　可直接用于悬架系统的运动仿真校核，也可作为同类减震产品改型设计的基础参考，安装边界上，上下吊耳中心距在自由状态下的尺寸、最大压缩长度、最大伸长长度都做了明确的参数约束，可直接匹配对应车型的悬架硬点坐标，无需额外做尺寸修正。
