水轮发电机组进水调节装置SolidWorks设计模型

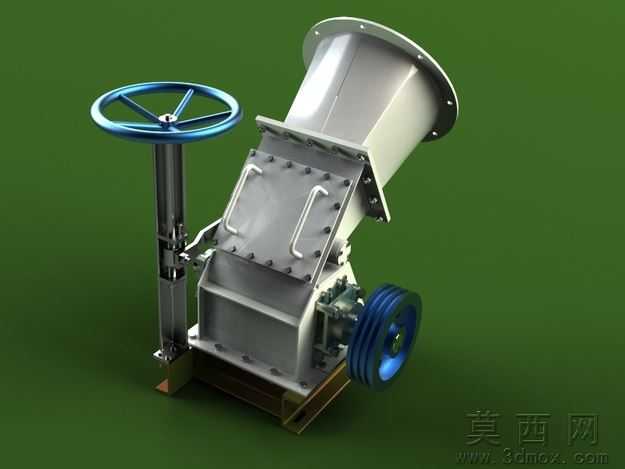

本模型为水轮发电机组核心进水调节部件的完整三维设计成果，建模全程基于SolidWorks2011平台完成，采用自顶向下的装配体建模思路：首先完成核心过流腔体的基体特征绘制，通过拉伸、拔模、抽壳等基础命令构建锥形进水通道与方形阀腔的一体化基体，再依次拆分绘制侧部检修门板、手轮调节机构、皮带传动轮组、底部支撑机架等子零部件，所有零件均添加完整的几何约束与装配配合关系，可实现调节手轮转动时阀板开度联动的运动仿真验证，无干涉错配问题。参数设计阶段严格参照小型冲击式水轮机的实际工程尺寸设定：进水法兰直径适配DN300输水管道，手轮操作直径为320mm符合人工操作的人机工程学要求，侧部传动带轮采用四槽B型三角带结构，传动比设定为1:2.5匹配配套发电机的额定转速需求，所有螺栓孔、密封槽、把手安装位的尺寸均符合机械设计通用标准，可直接导出工程图用于生产加工参考。渲染材质环节针对不同零部件做了精细化的材质赋予：手轮与传动带轮采用亮面蓝色烤漆金属材质模拟实际设备的防护涂层，阀腔主体与检修门板采用哑光铸钢材质还原铸造金属的粗糙质感，调节立杆、连接螺栓、门板把手采用抛光不锈钢材质，底部机架做了氧化发黑的防锈处理效果，背景选用深绿色哑光背景突出设备主体结构，最终渲染效果清晰展现各部件的装配层次与外观特征。结构原理上，该部件属于水轮发电机组的进水控制单元，上部锥形法兰对接上游压力输水管道，下部腔体对接水轮机转轮室，侧部手轮通过丝杆机构带动内部阀板升降，以此调节进水过流面积控制水轮机的进水流量，侧部带轮用于连接外部驱动机构可实现开度的远程电动调节，侧部可拆卸检修门板方便后期清理阀腔杂物、更换密封件，底部支撑机架通过地脚螺栓固定于发电厂房的混凝土基础上，保障设备运行稳定性。软件兼容方面，模型原生为SolidWorks2011格式，可向上兼容所有更高版本的SolidWorks软件，同时附带通用STL格式文件，可导入UG、Pro/E、CATIA等主流三维设计软件进行编辑修改，也可直接导入切片软件用于3D打印验证，模型包含完整的零件特征树与装配配合关系，无缺失特征、无破面问题。研发教学应用层面，该模型可作为水力发电设备课程的教学演示案例，帮助学生理解小型水轮机进水调节机构的工作原理与结构组成，也可作为中小型水电设备研发的参考原型，设计人员可在此基础上修改参数适配不同功率、不同水头的发电场景，同时也适合机械设计初学者练习装配体建模、工程图导出、运动仿真的实操素材，帮助学习者掌握复杂机械设备的三维建模流程与设计思路。
