三辊式滚动弯管机三维设计模型

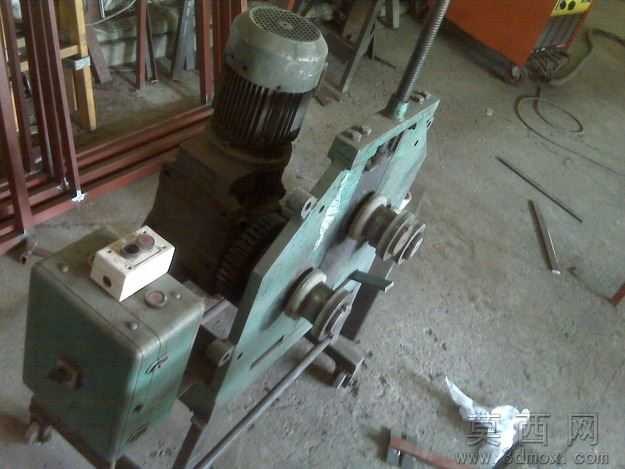

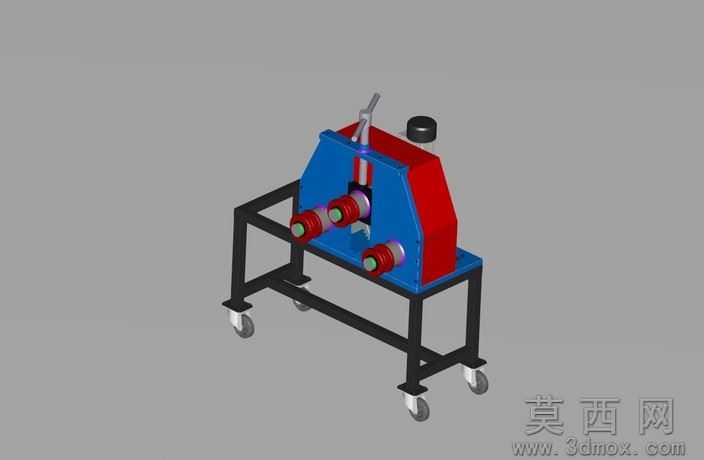

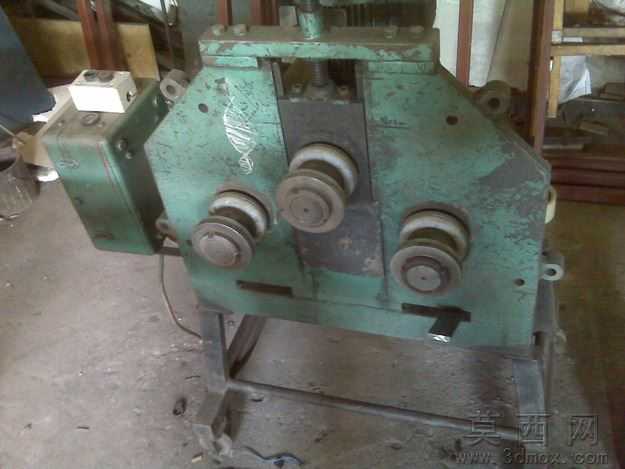

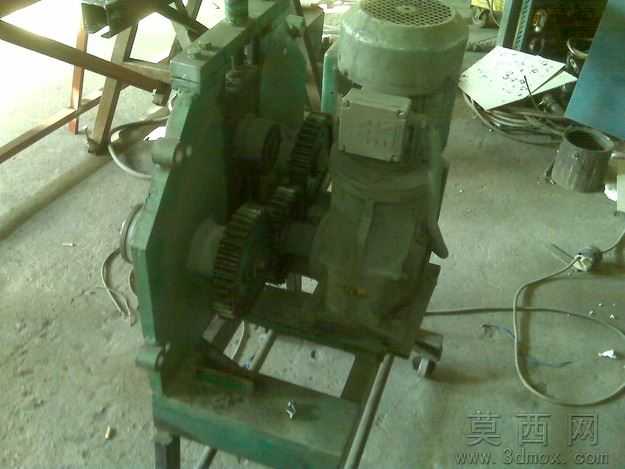

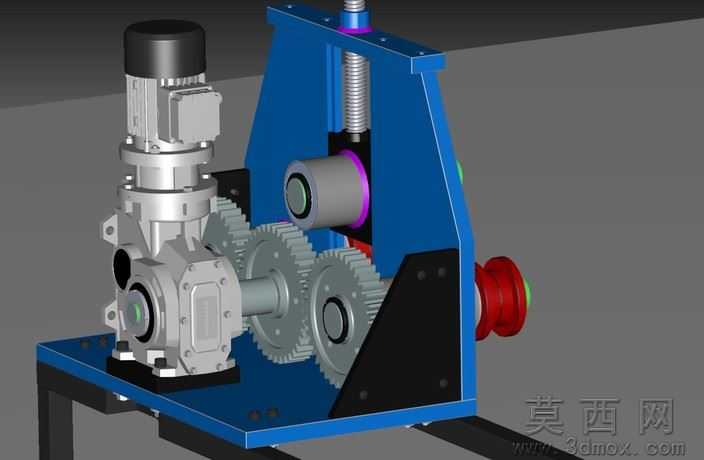

本模型为三辊式滚动弯管机完整三维设计成果，建模阶段遵循机械设计自上而下的装配逻辑，首先完成机架基准框架的搭建，依次定位驱动单元、传动齿轮组、压下调节机构、成型辊轮组件的装配基准，所有零件均采用全参数化建模方式，关键配合尺寸添加几何约束与方程式关联，修改核心参数即可快速适配不同加工规格的管材加工需求，建模过程中对齿轮啮合间隙、辊轮同轴度、丝杠传动行程等关键装配位置做了干涉检查，排除了零件运动过程中的碰撞风险。参数设计层面，设备可实现最大直径100mm圆管、对应规格矩形管的弯曲加工，适配最小4mm壁厚的金属管材，最小弯曲成型直径可达400mm，压下机构采用梯形丝杠传动设计，可精准调节上辊压下量，控制管材弯曲曲率，齿轮传动组经过传动比匹配计算，保证三个工作辊的线速度匹配，避免管材送进过程中出现表面划伤或壁厚减薄超差的问题。渲染材质方面，模型对不同零部件做了区分化材质赋予，机架结构件采用蓝色喷塑金属材质，齿轮、传动轴、辊轮等传动受力部件采用调质钢金属质感，驱动电机与减速机外壳做了银灰色铸铝与哑光黑漆的材质区分，丝杠、调节手轮等操作件添加了金属光泽与倒角高光效果，整体渲染效果贴近真实工业设备的外观质感，可直接用于方案展示与教学演示。结构原理上，设备采用三辊滚弯成型原理，驱动电机经蜗轮蜗杆减速机输出动力，通过啮合齿轮组带动两个下工作辊同步转动，上压辊通过丝杠调节实现垂直方向的进给，管材从三个辊轮的间隙中送进时，依靠辊轮与管材表面的摩擦力带动管材连续进给，通过上辊的压下量控制使管材产生连续的塑性变形，从而得到设定曲率的弧形弯管成品，设备自带机架支撑结构，可直接固定于车间地面完成安装。软件兼容层面，模型提供STEP/IGES通用三维格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件打开编辑，不存在特征丢失问题，同时附带渲染效果图文件，可直接用于方案汇报、作业提交等场景。研发教学应用层面，该模型可作为管材成型设备研发的参考原型，帮助设计人员快速理解滚弯弯管机的传动逻辑与结构布局，也可作为高校机械设计、材料成型专业的教学案例，用于讲解齿轮传动、塑性成型工艺、机械装配工艺等相关课程内容，也可作为职业院校数控、模具专业的三维建模实训素材，帮助学员掌握参数化装配建模、干涉检查、工程图导出的相关操作技能。
