医用移动式麻醉工作站精细结构设计

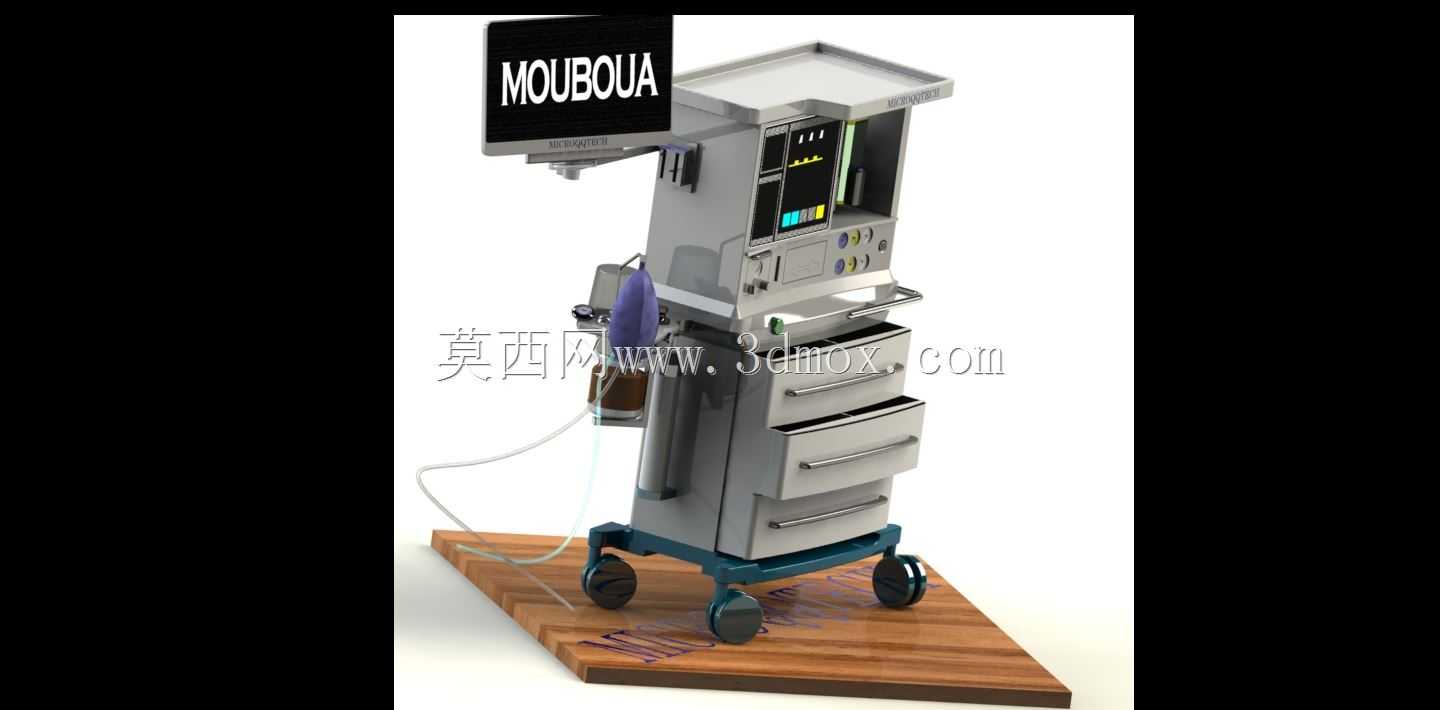

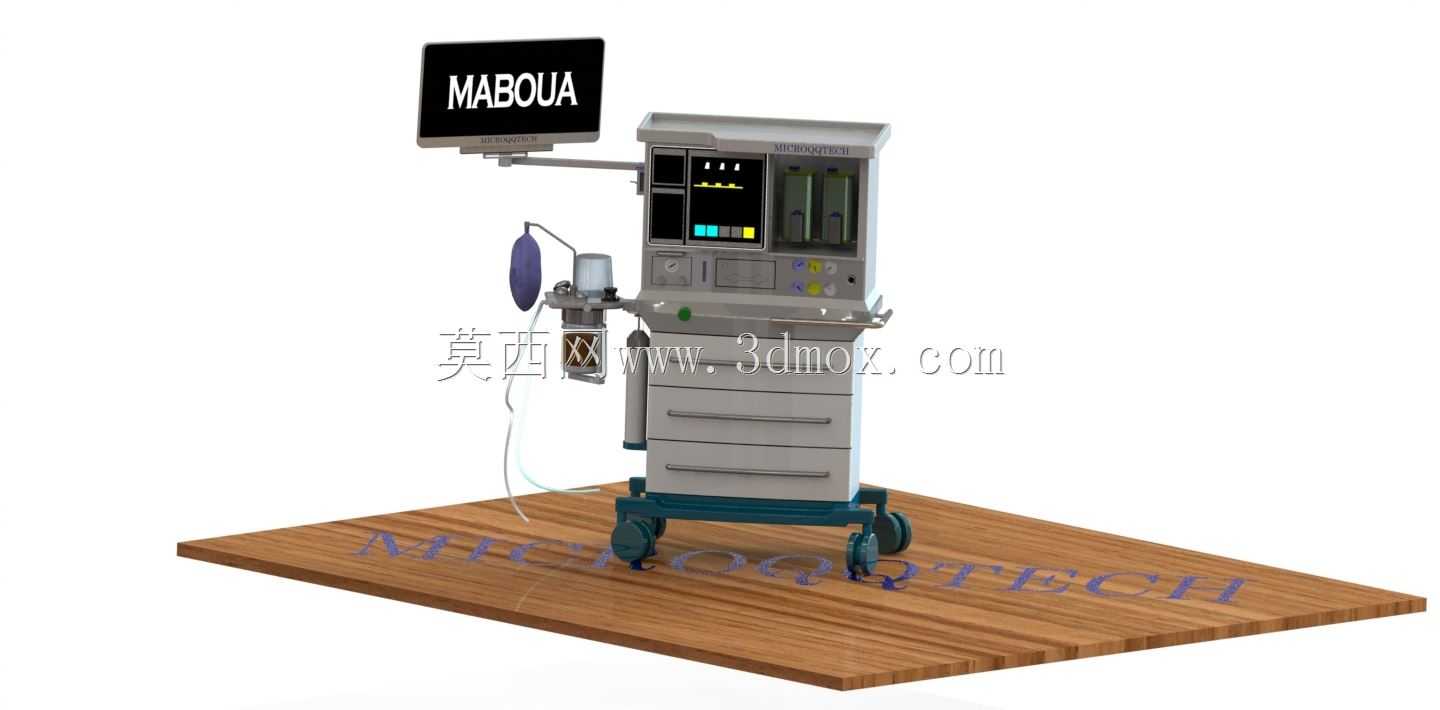

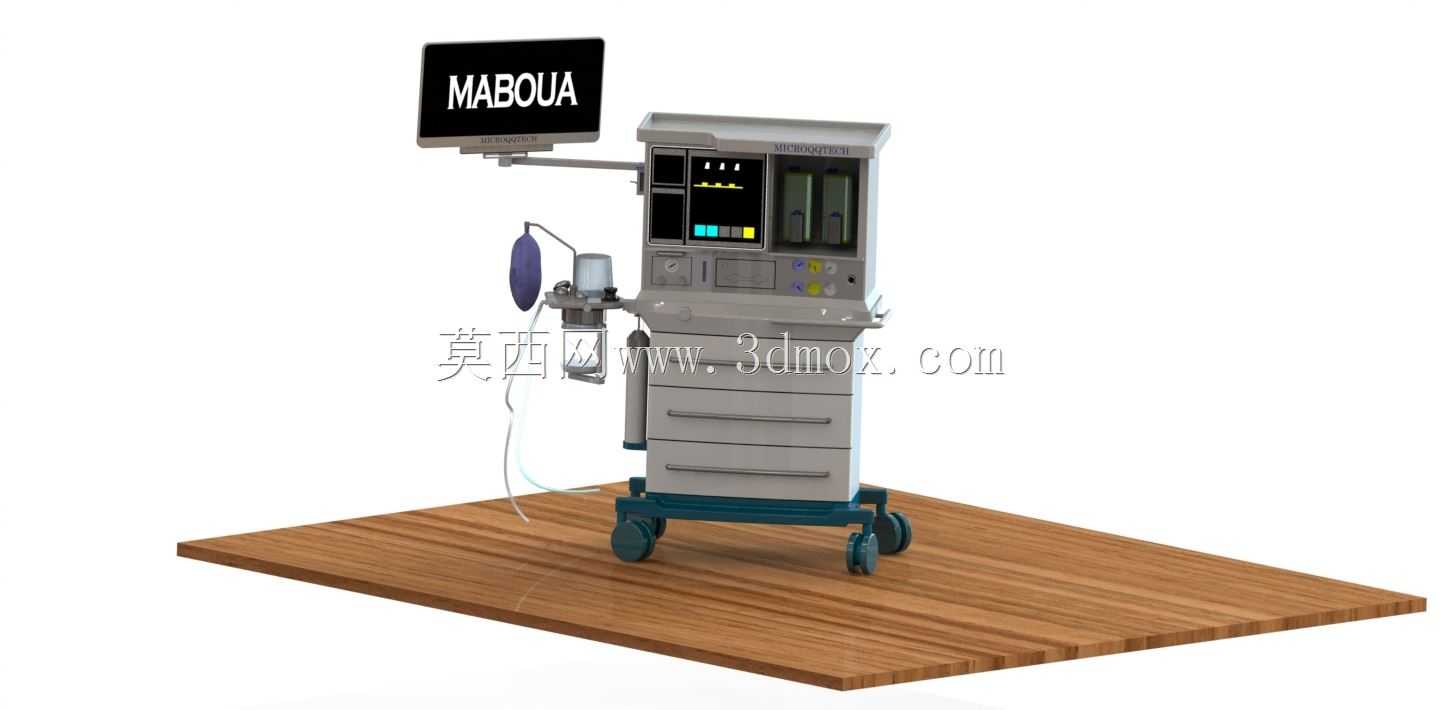

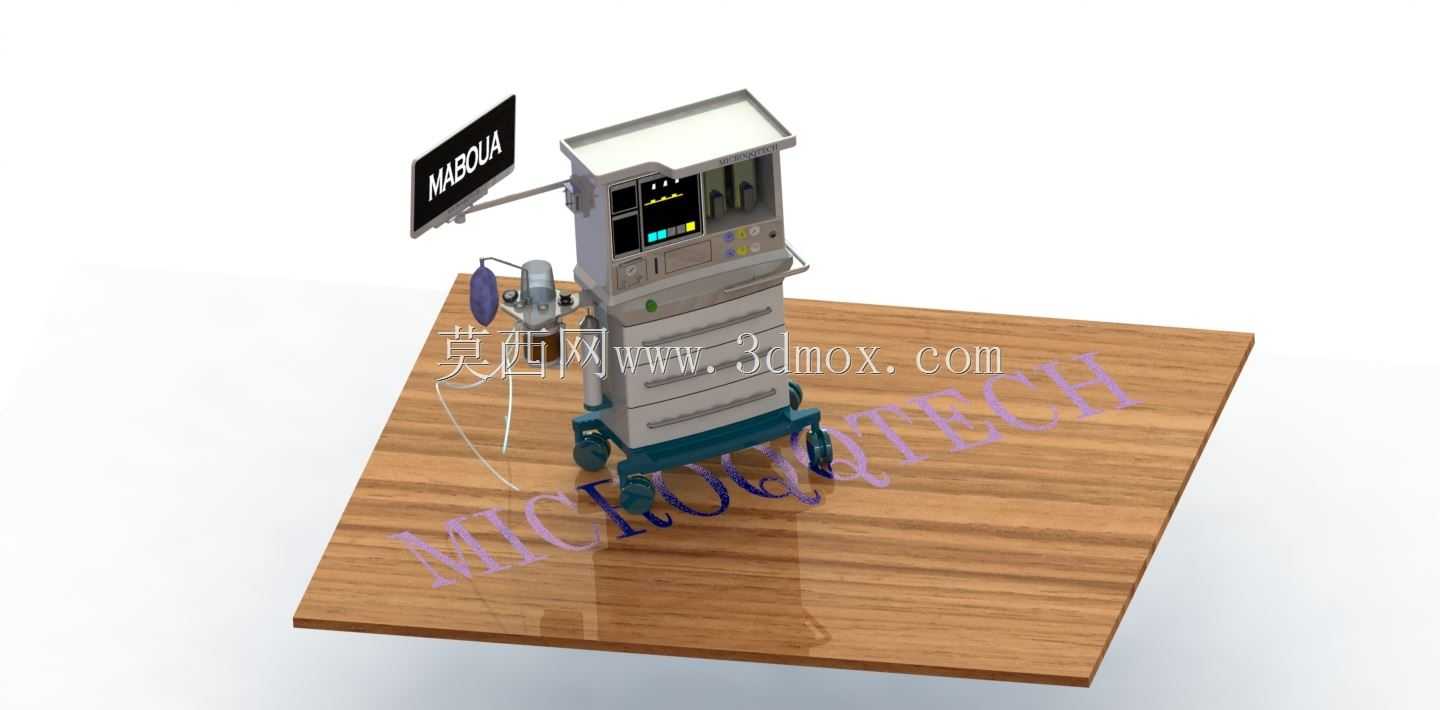

　　在手术室临床场景中，麻醉设备是保障手术顺利开展的核心生命支持类器械，本次呈现的麻醉设备结构设计，完全贴合三甲医院手术室、日间手术中心、急诊抢救室的实际使用需求，从临床操作逻辑出发完成整体结构搭建。设备底部采用静音医用脚轮搭配刹车结构，整体落地占地尺寸控制在750mm*650mm范围内，设备总高度1420mm，侧边外挂的监护显示屏伸出后总宽度不超过1100mm，完全符合手术室常规设备摆放的通道预留要求，不会占用过多术者操作空间，脚轮采用双轴承静音结构，推行过程无卡顿异响，满足手术室内转运、位置调整的静音需求，避免干扰术中操作。

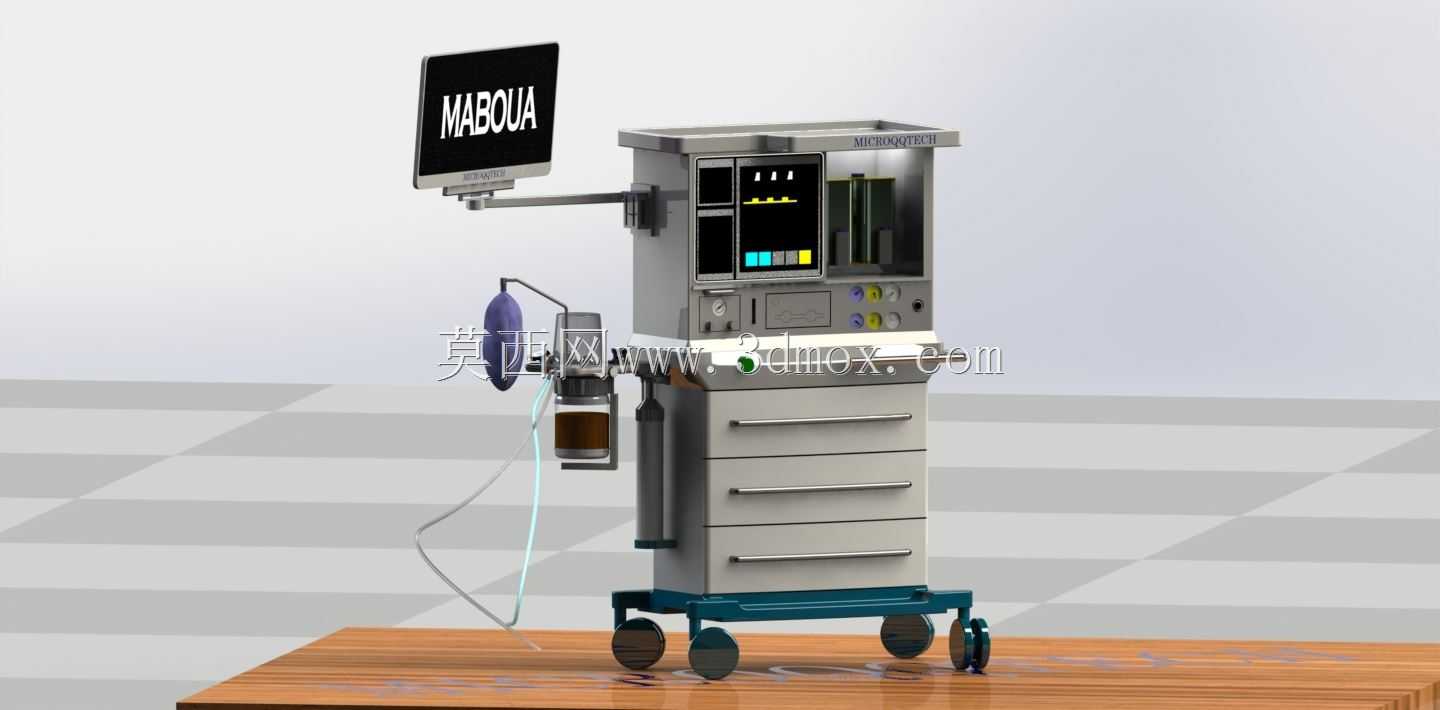

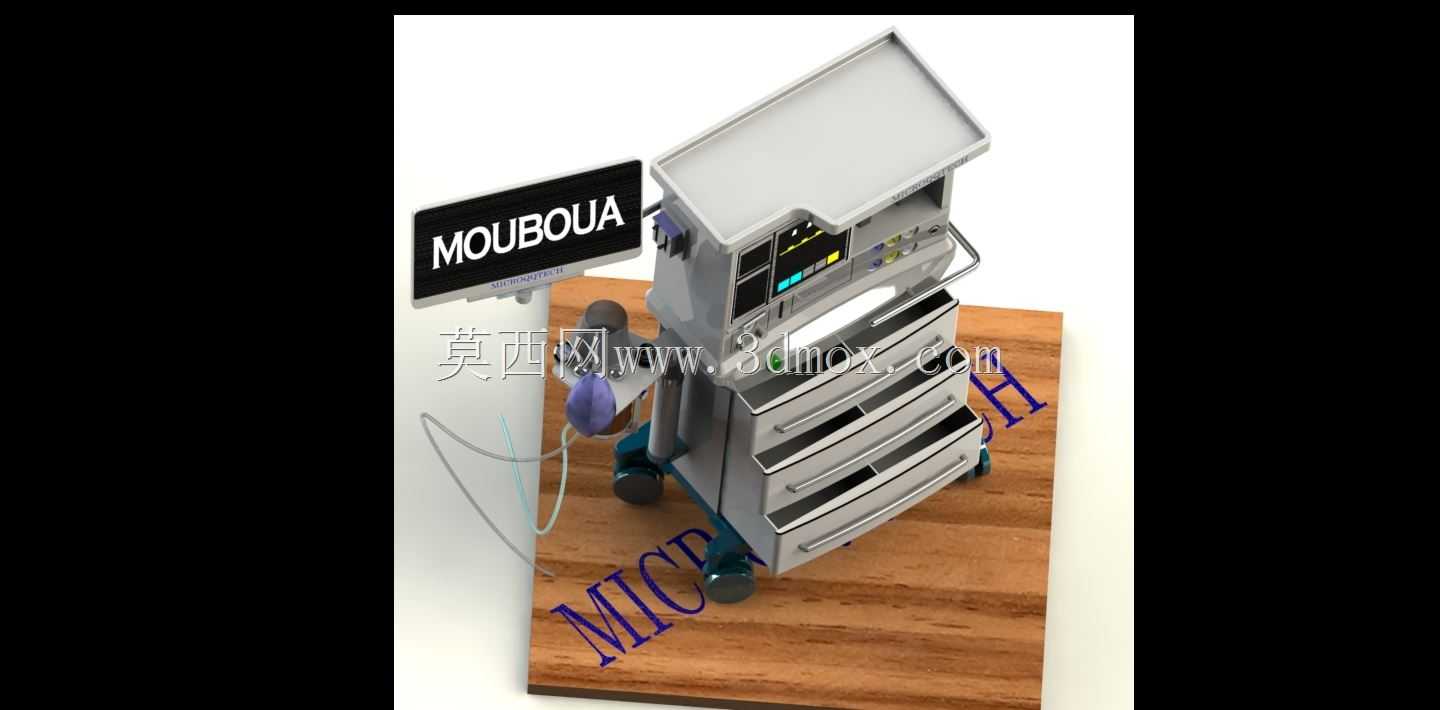

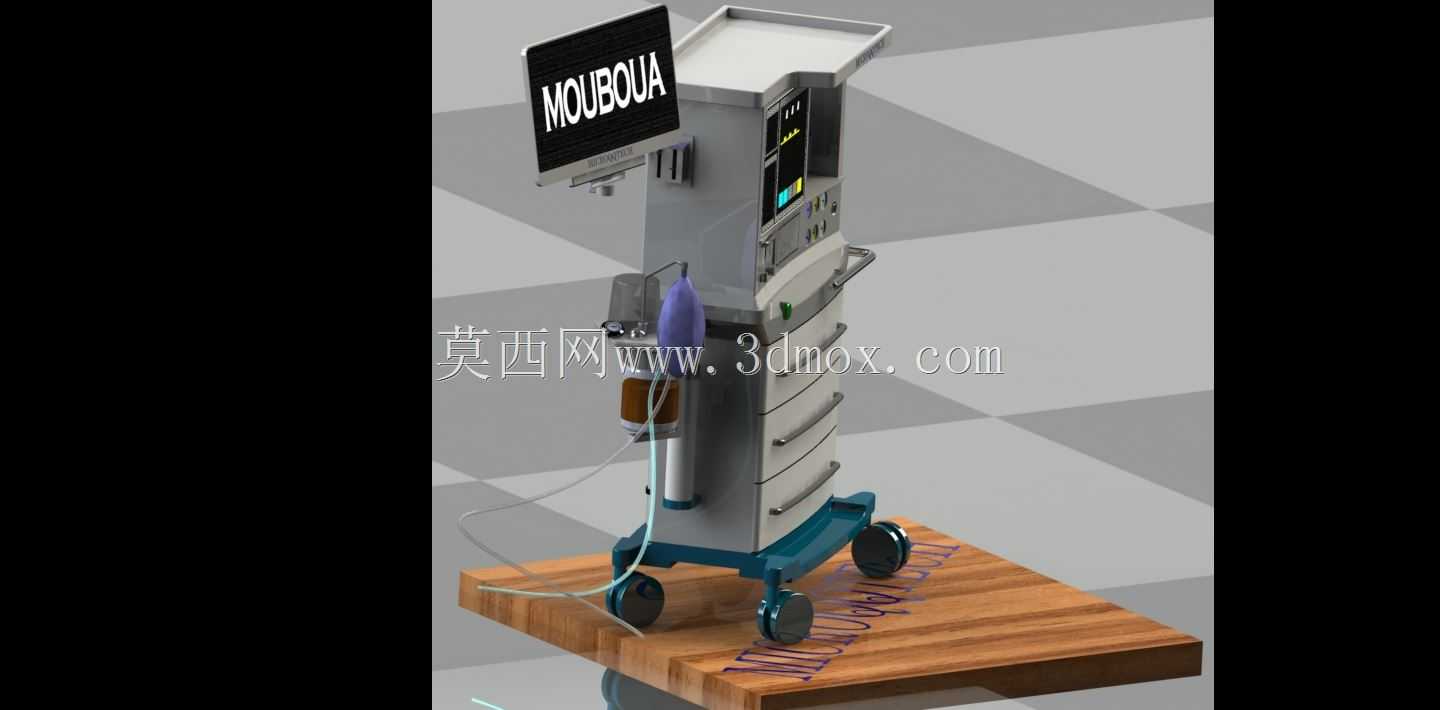

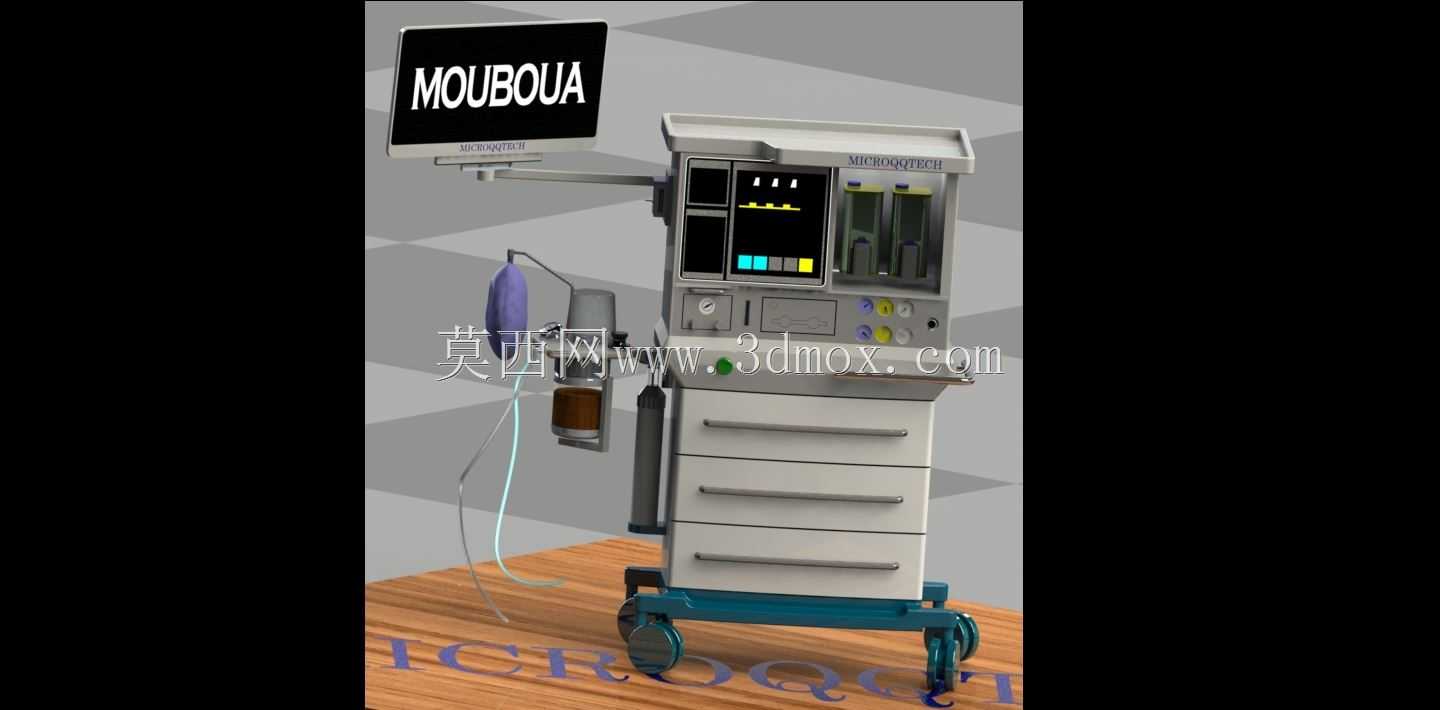

　　设备主体采用分层模块化设计思路，最上层为功能集成区，左侧预留麻醉蒸发器安装位，可适配不同规格的麻醉药剂蒸发器，中间区域集成流量计组件、气道压力监测模块、氧气与笑气气源接口，管路排布采用内置隐藏式走线，所有气路接口均设置快插自锁结构，避免术中管路意外脱落；右侧为密闭式储物舱，可放置一次性麻醉管路、呼吸面罩、喉镜等常用耗材，舱门采用透明亚克力材质，无需开门即可快速识别内部耗材位置，减少术中取物的操作时间。中层为抽屉式储物结构，共设置四层等高度抽屉，单抽屉承重不低于5kg，可分类放置麻醉记录单、急救药品、穿刺耗材等物品，抽屉采用阻尼滑轨，抽拉顺滑无噪音，关闭时具备缓冲效果，不会产生碰撞声响。

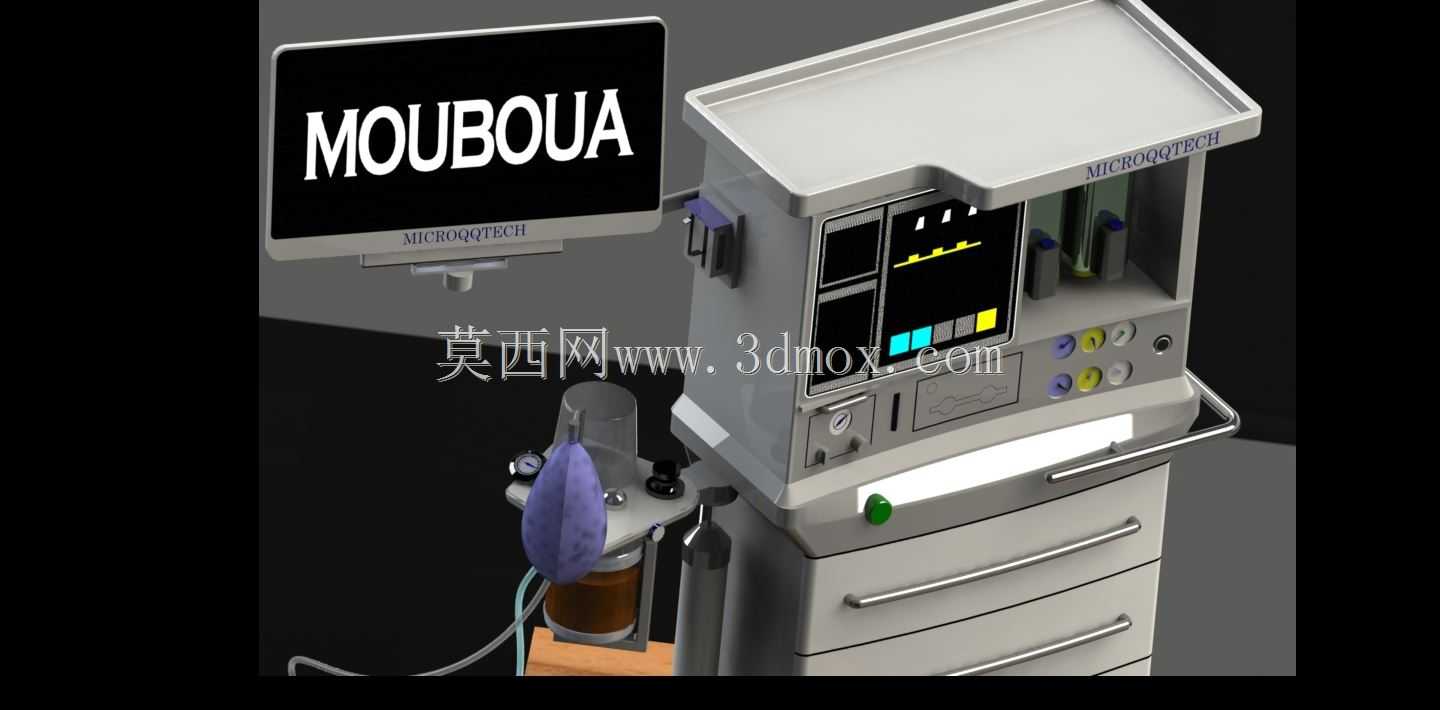

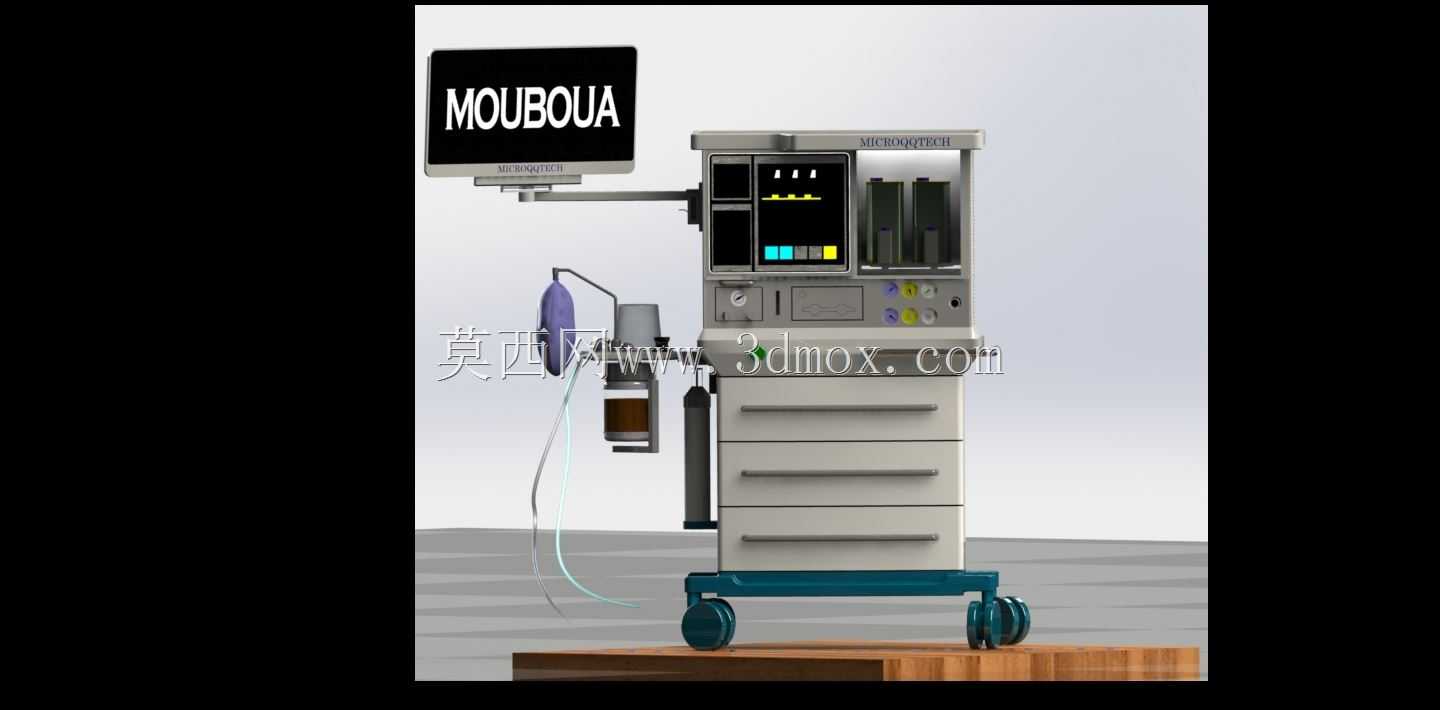

　　设备左侧外挂呼吸回路组件，包含手动呼吸囊、回路固定支架、废气排放接口，呼吸囊支架可多角度调整，适配不同身高操作者的使用习惯，废气接口直接连接手术室中心废气处理系统，避免麻醉气体泄漏污染手术室内环境。上方外挂的监护显示屏采用可调节悬臂结构，悬臂支持上下120度俯仰、水平180度旋转，术者、麻醉医师可根据站位调整屏幕角度，实时监测患者心率、血氧、气道压、呼末二氧化碳等核心生命体征参数，屏幕背面预留线缆走线槽，所有监护线缆均沿悬臂内置排布，避免线缆外露缠绕。

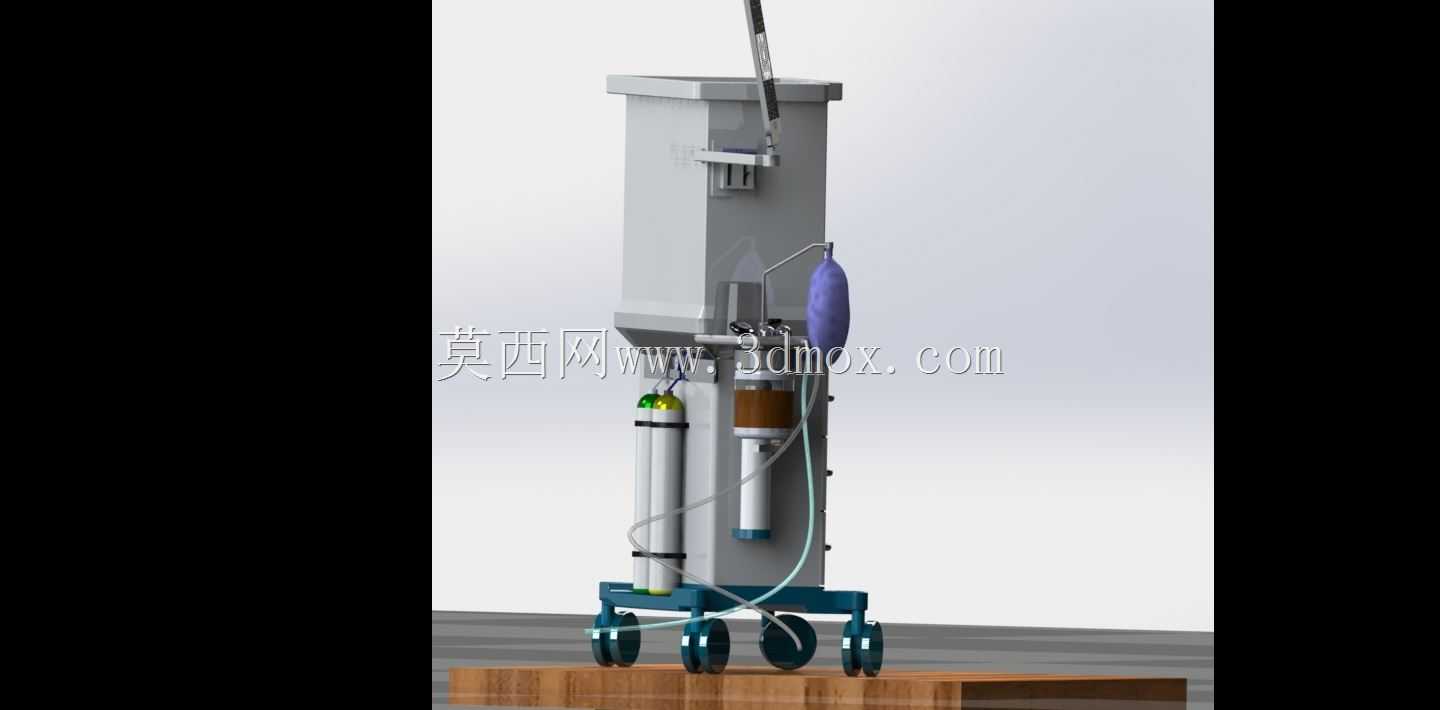

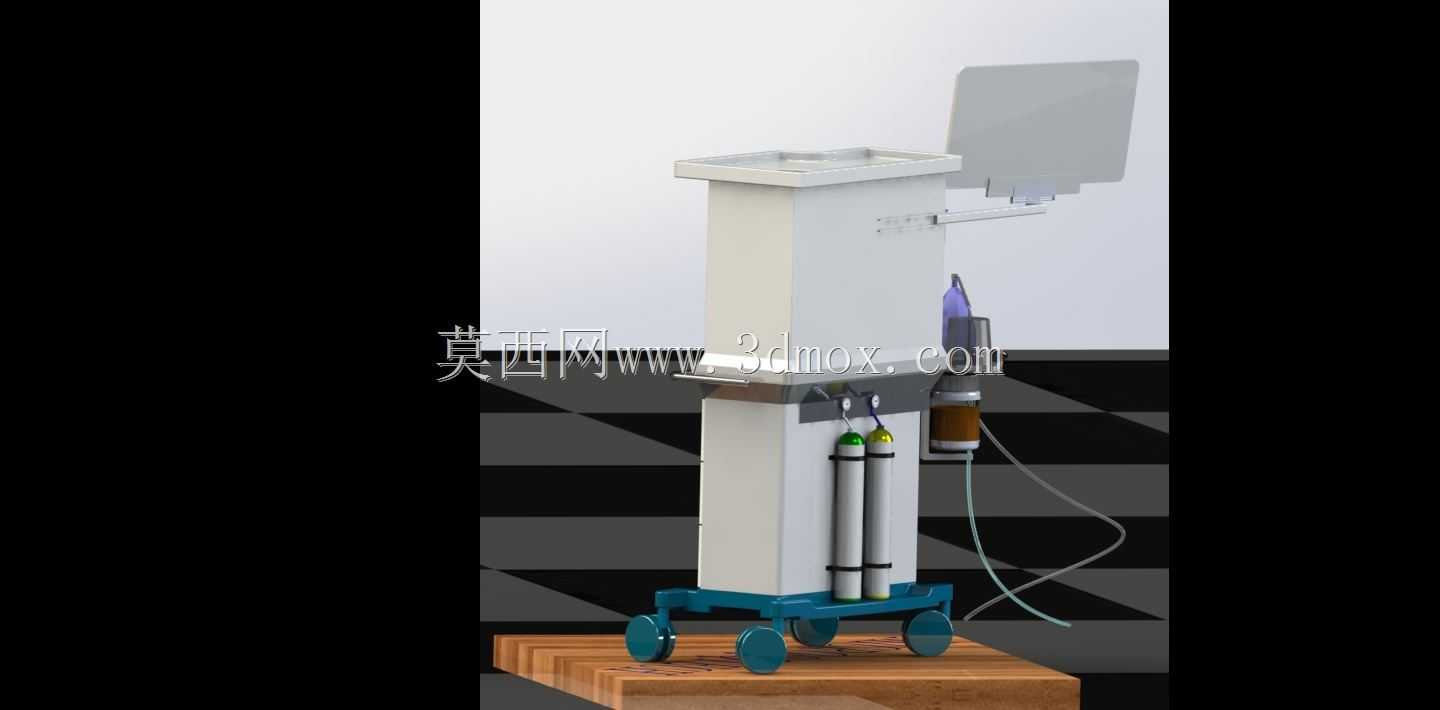

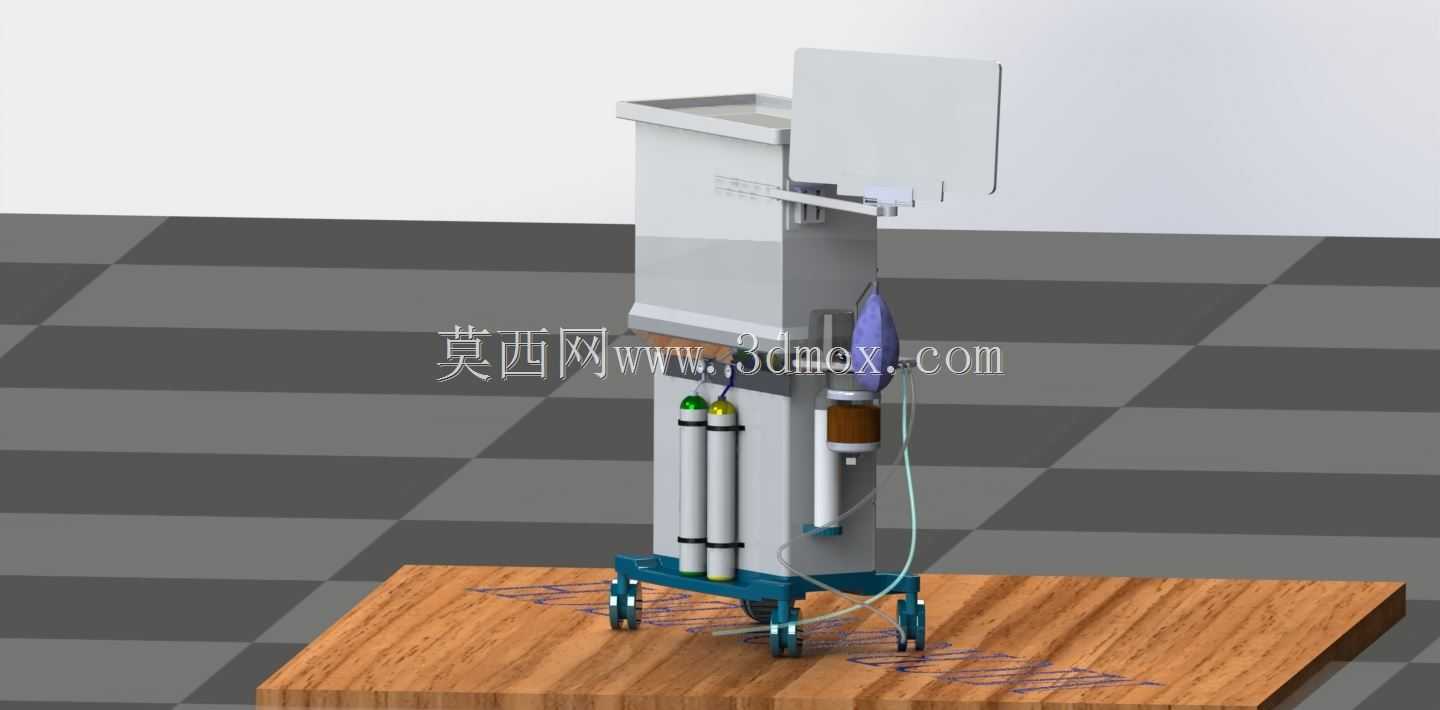

　　设计过程中充分考虑临床清洁消毒需求，所有外表面均采用圆弧过渡无卫生死角，外壳材质选用耐医用消毒剂腐蚀的ABS工程塑料，台面采用304不锈钢材质，可耐受含氯消毒剂、酒精等常规医用消杀试剂的反复擦拭，不会出现掉漆、腐蚀、变色问题。气路设计层面，严格遵循医用麻醉设备的安全标准，设置氧气压力不足报警、气道压力过高报警、气源错接防护结构，从结构层面避免误操作带来的临床风险，设备背部预留中心供氧、中心吸引的标准接口，同时兼容备用氧气瓶的挂载位，在中心气源故障时可快速切换备用气源，保障术中供气不中断。整体结构的重心经过反复校核，满载状态下推行时不会出现侧翻风险，所有边角均做R10以上的圆角处理，避免转运过程中磕碰墙体、手术床或医护人员。从建模细节来看，所有按键、接口、抽屉拉手均按照实物1:1比例还原，蒸发器的调节旋钮、流量计的浮子管、监护屏的显示界面都做了精细化建模，可直接用于医疗可视化场景搭建、麻醉操作模拟培训系统开发、医院设备布局规划演示等场景，结构拆分清晰，各部件可单独导出用于结构拆解教学，帮助相关从业者快速理解麻醉设备的内部构造与装配逻辑。
