方管框架式熔融沉积3D打印设备结构

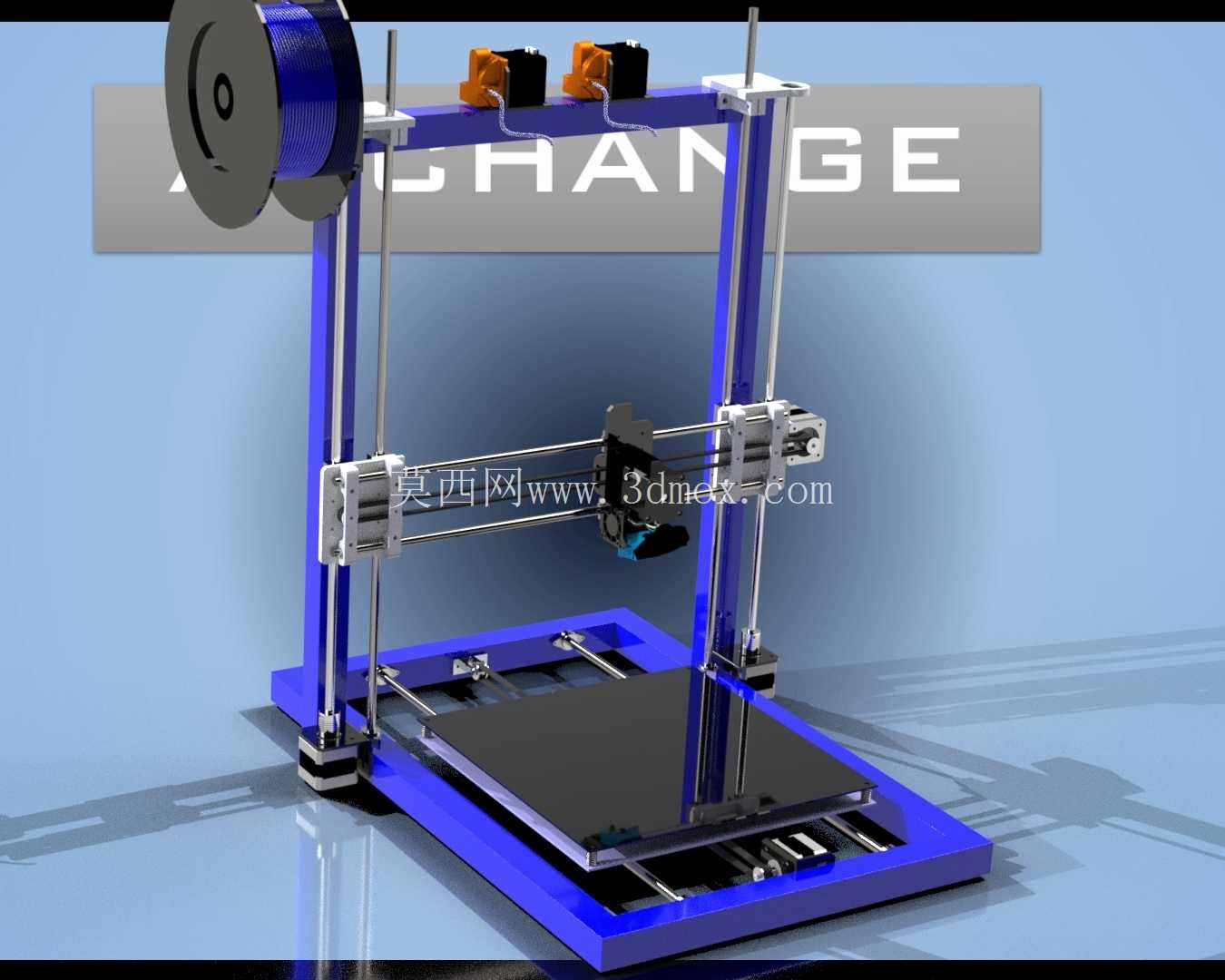

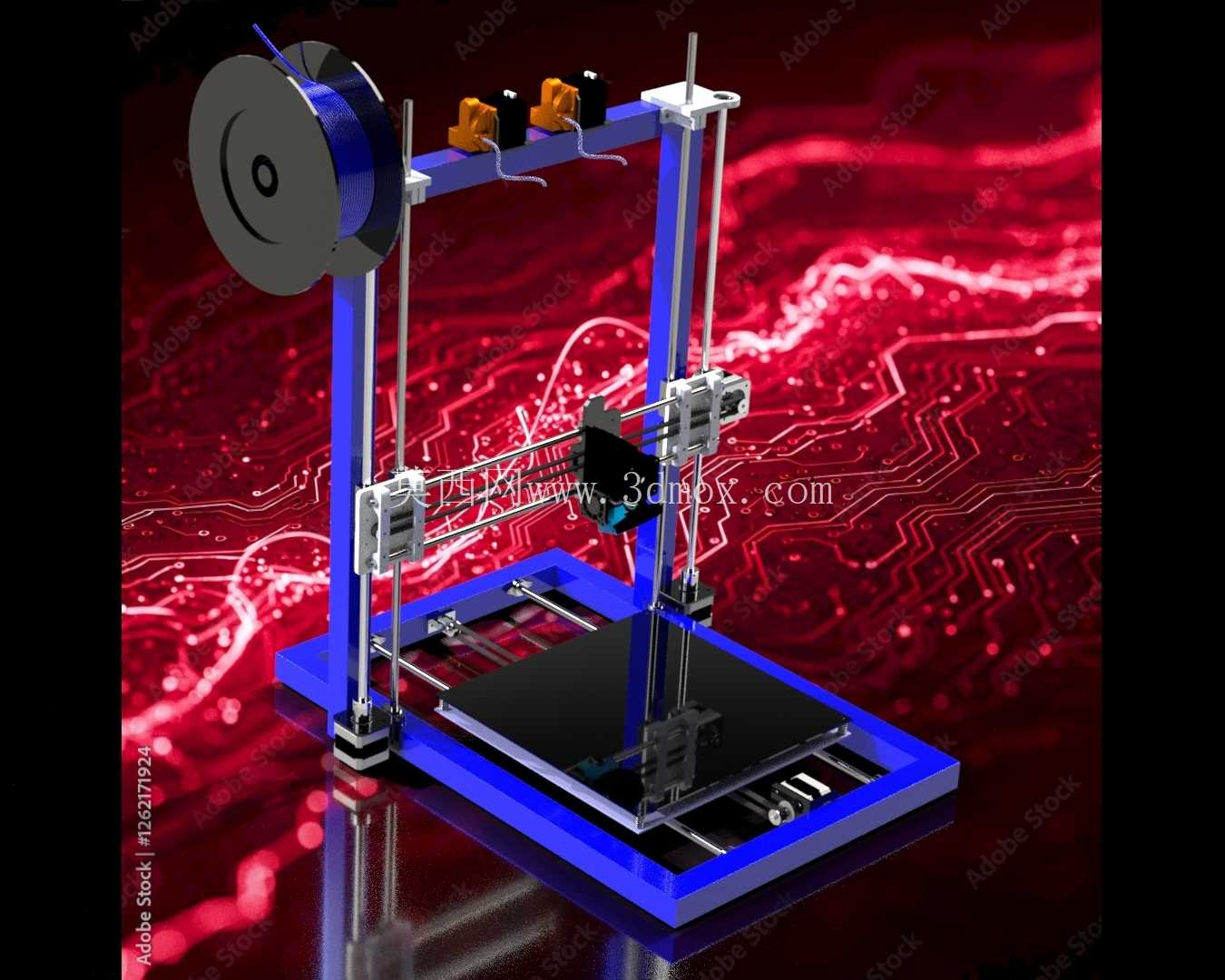

这款采用40x40毫米方管焊接成型框架的熔融沉积型3D打印设备，核心定位面向桌面级小批量定制零件加工场景，可覆盖手板打样、工装夹具快速制作、教学实训演示、创意产品原型验证等多个实际使用场景，相比铝型材拼装框架的同类型设备，焊接方管框架的整体刚性表现更突出，长时间连续打印过程中机架形变量更小，能有效降低高速运动时的机架共振幅度，提升打印成型件的尺寸精度与表面质量。

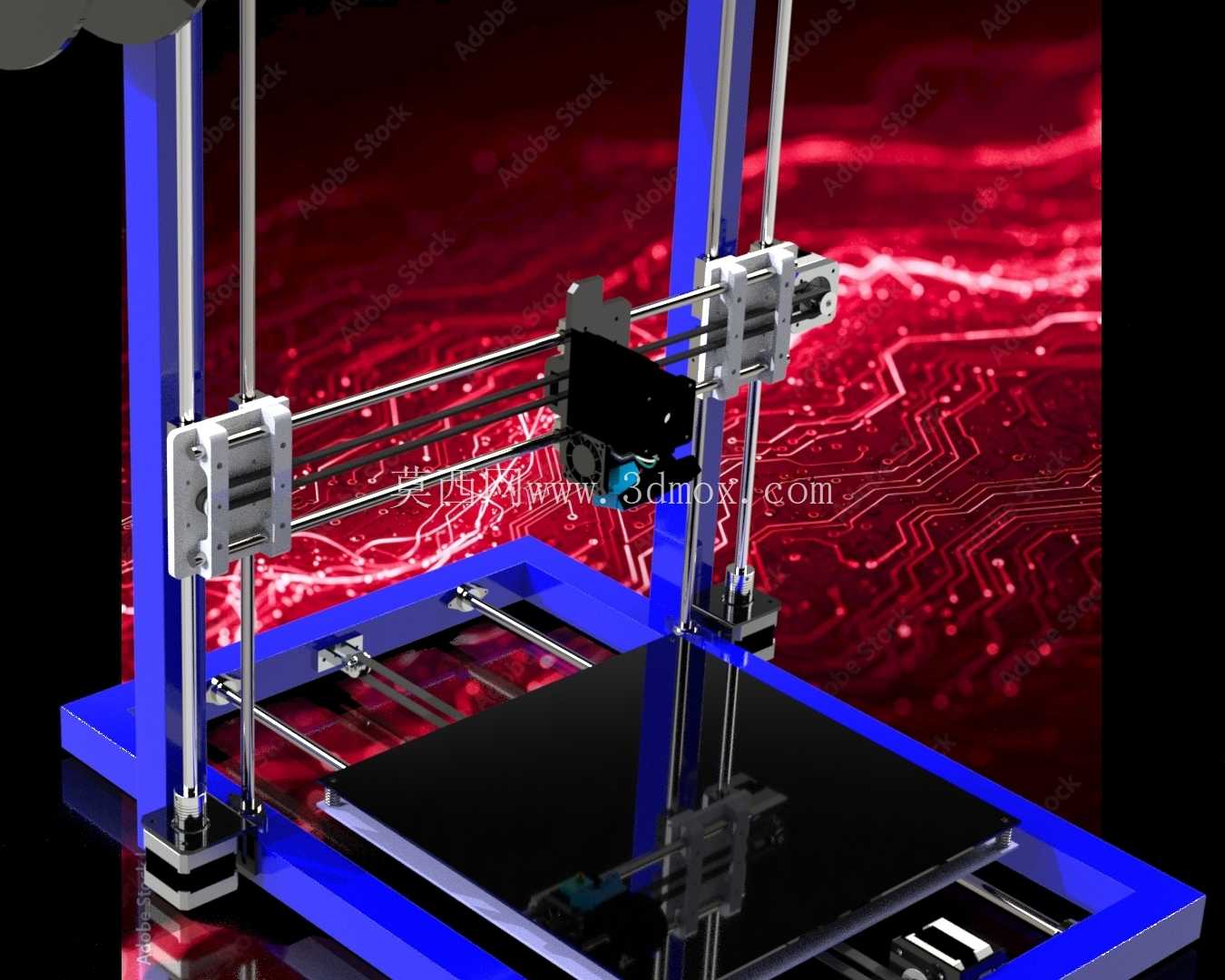

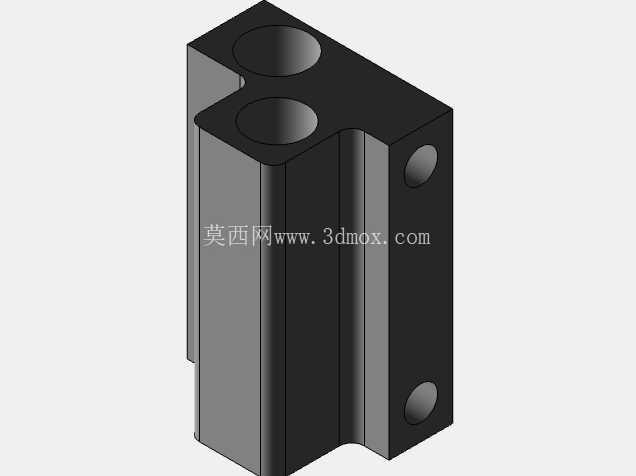

从结构设计逻辑来看，整机采用经典的笛卡尔坐标系运动布局，X轴组件搭载打印挤出头做横向水平运动，Y轴负责成型平台的纵向水平进给，Z轴通过双光杆导向结构带动X轴组件完成垂直方向的层厚进给，这种布局的运动解耦性好，各轴的负载分配均匀，调试维护门槛较低，适合非专业背景的操作人员快速上手。方管框架在焊接完成后需做整体时效处理消除焊接应力，再对各安装基准面做铣削精加工，保证光杆安装座、电机固定位、平台支撑面的形位公差满足装配要求，避免因框架焊接变形导致的运动卡滞、层纹错位等常见打印故障。

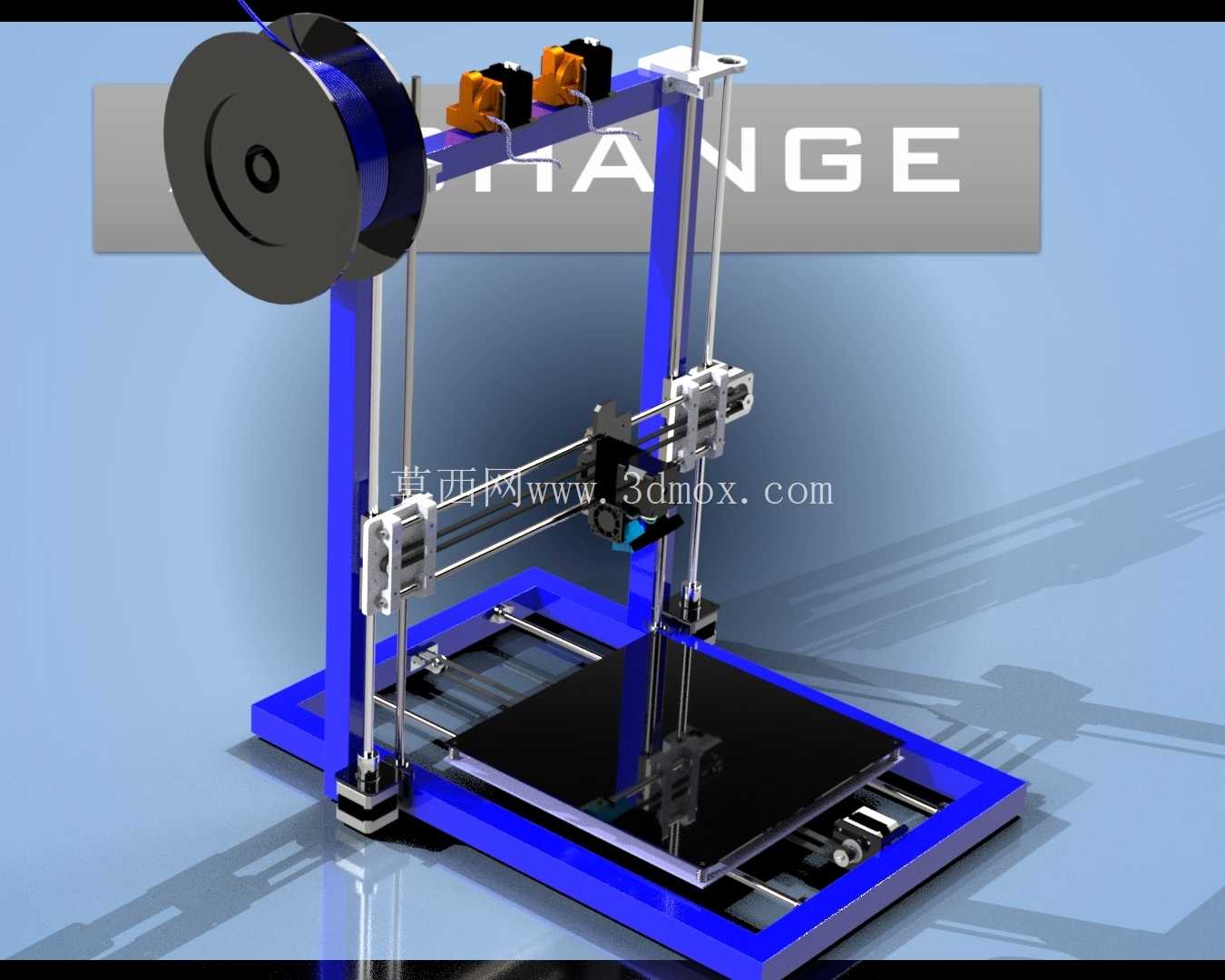

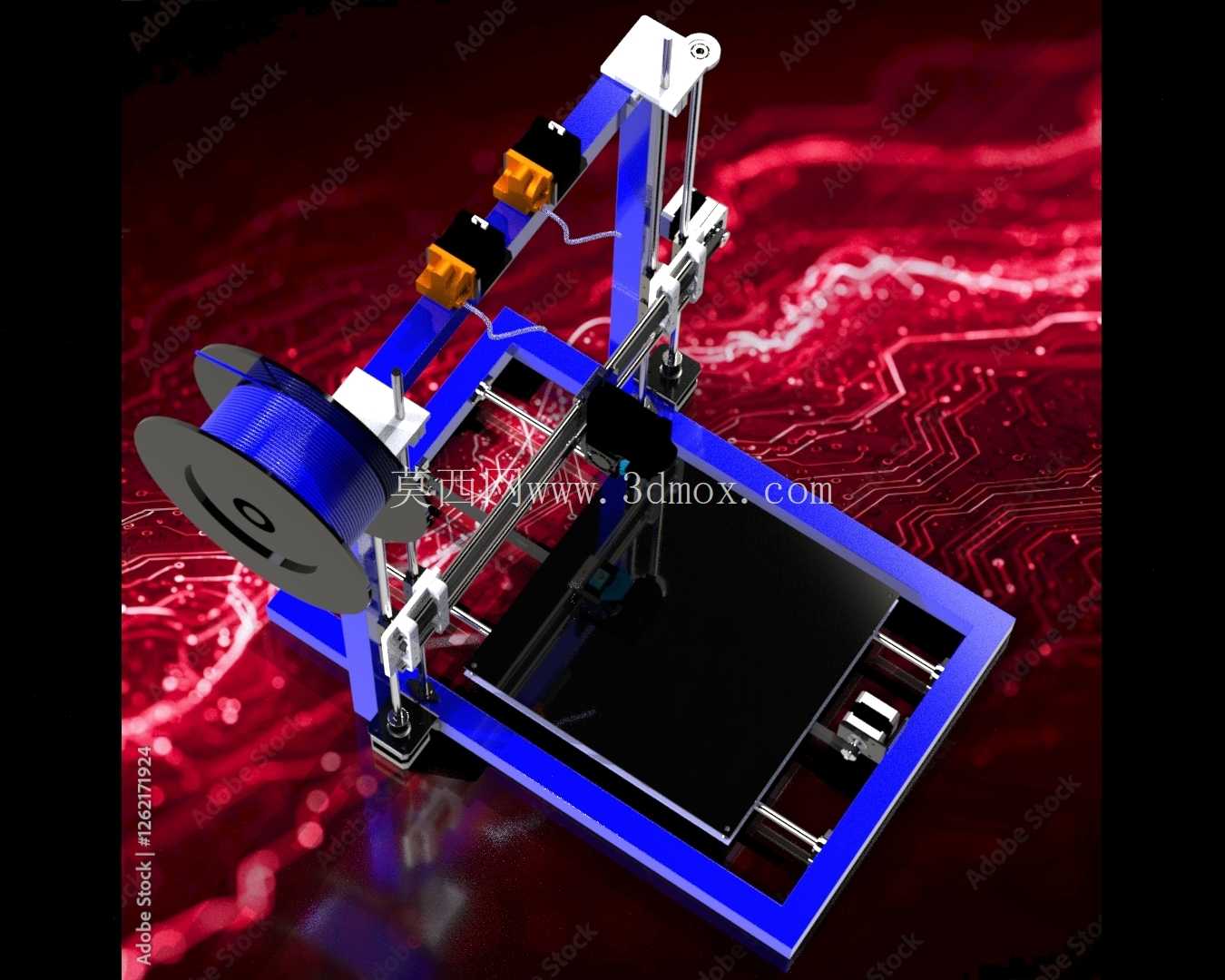

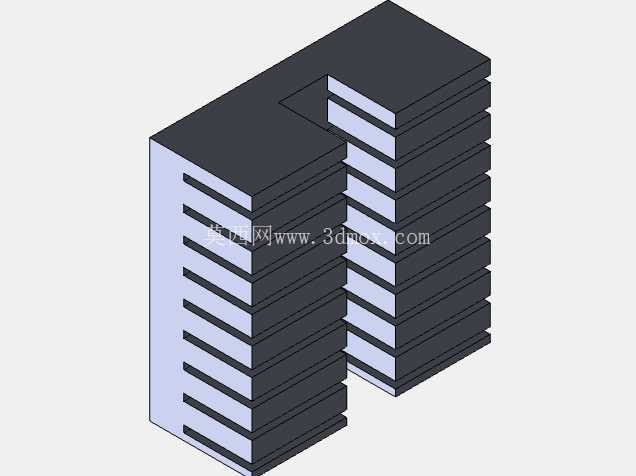

设备的耗材挂载位布置在框架顶部后侧，采用悬臂式料架支撑1公斤规格的标准耗材卷，送料路径从料架引出后直接接入挤出头，缩短了耗材输送距离，减少长距离送料带来的阻力波动，能适配PLA、ABS、PETG等多种常见的热塑性打印耗材。挤出头采用近端送料结构，送料齿轮与耗材的接触压力可通过调节螺钉微调，针对不同硬度的耗材能匹配合适的送料压力，减少耗材打滑、断料等问题。成型平台采用水平调平结构，平台表面覆盖耐高温贴膜，既能保证第一层耗材的附着效果，打印完成后也能轻松取下成型件，避免硬撬导致的平台表面损伤。

从安装边界尺寸来看，整机框架的长宽尺寸控制在桌面设备的常规适配范围内，不需要额外预留过大的安装空间，常规的工作台面即可稳定放置，设备后侧预留了走线槽位，所有电机线、限位开关线、加热线都可沿框架内侧的线槽规整布置，避免运动过程中线缆与运动部件发生干涉。Z轴的双光杆平行度在装配时需做精准校正，光杆与直线轴承的配合间隙控制在合理范围，既保证运动顺畅无卡滞，又不会因间隙过大导致挤出头在Z向运动时出现偏摆，影响层高一致性。

在实际使用场景中，这类方管框架的3D打印机可长时间连续运行，完成尺寸在常规成型范围内的零件打印任务，框架的高刚性特性使其在打印大尺寸薄壁件时，不会因为机架振动导致薄壁件出现振纹，能保证薄壁结构的壁厚均匀性。设备的各运动轴均采用步进电机搭配同步带传动，同步带的张紧度可通过框架上预留的张紧调节结构快速调整，日常维护时不需要拆解大量结构件，就能完成同步带张紧、光杆润滑、挤出头清理等常规保养操作。

设计过程中充分考虑了零部件的通用性，所有的紧固件、传动件、电子配件都采用行业通用标准件，后期更换配件时不需要定制特殊规格零件，降低了设备的全生命周期使用成本。框架上预留了多个拓展安装位，后期可根据使用需求加装自动调平传感器、耗材断料检测模块、封闭保温罩等拓展配件，满足不同材料打印的环境要求，比如打印ABS等易翘曲材料时，可直接在原有框架上安装亚克力封闭板，形成恒温打印腔室，减少零件翘曲变形的概率。

设备的电气控制盒布置在框架底部后侧，与运动区域完全隔离，避免打印过程中掉落的耗材碎屑进入控制盒造成电路短路，控制盒的安装位预留了散热通风口，保证长时间运行时电气元件的工作温度处于合理区间。整体结构没有冗余的装饰性设计，所有结构件都服务于刚性提升、运动顺畅性、维护便捷性这几个核心设计目标，没有为了外观造型牺牲结构性能，完全从实际生产使用的角度出发完成整体结构设计。
