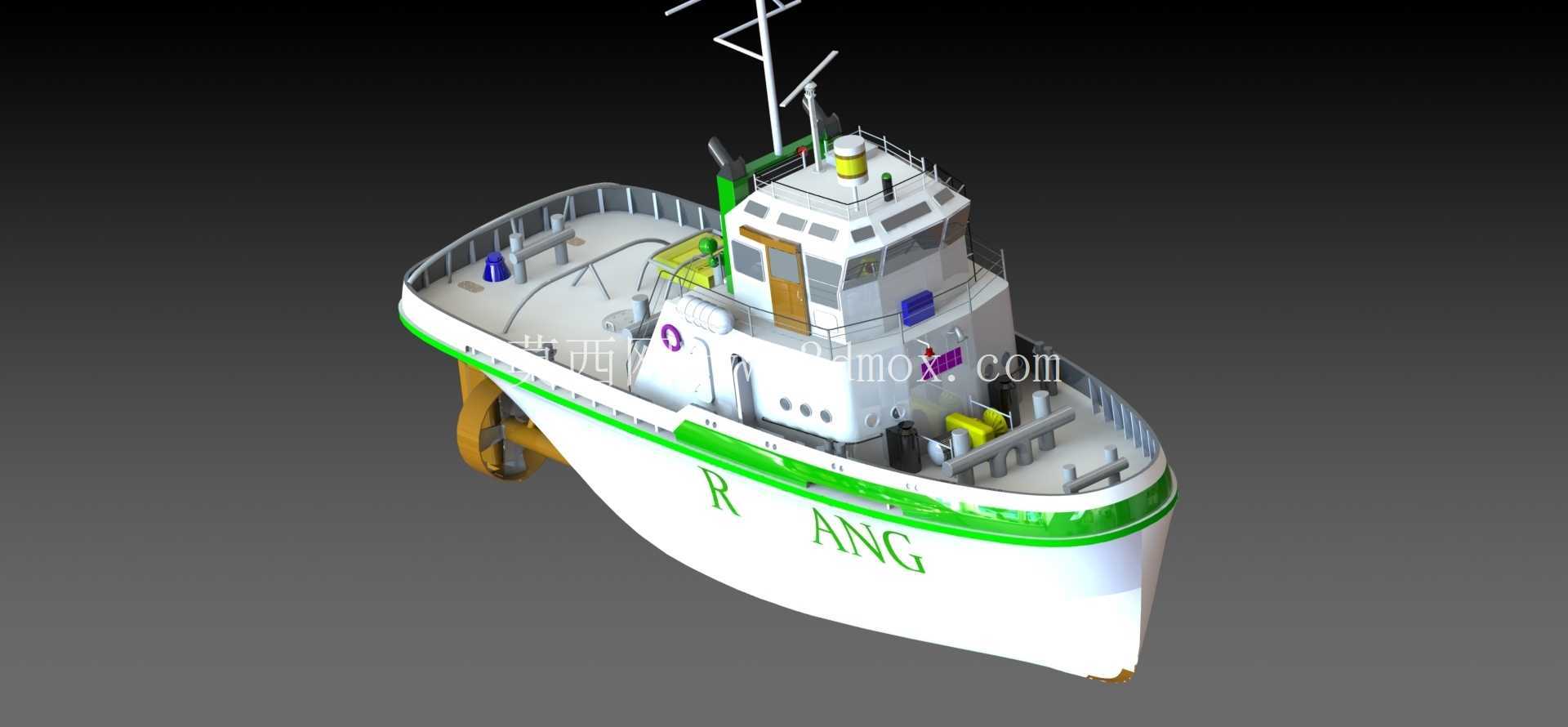

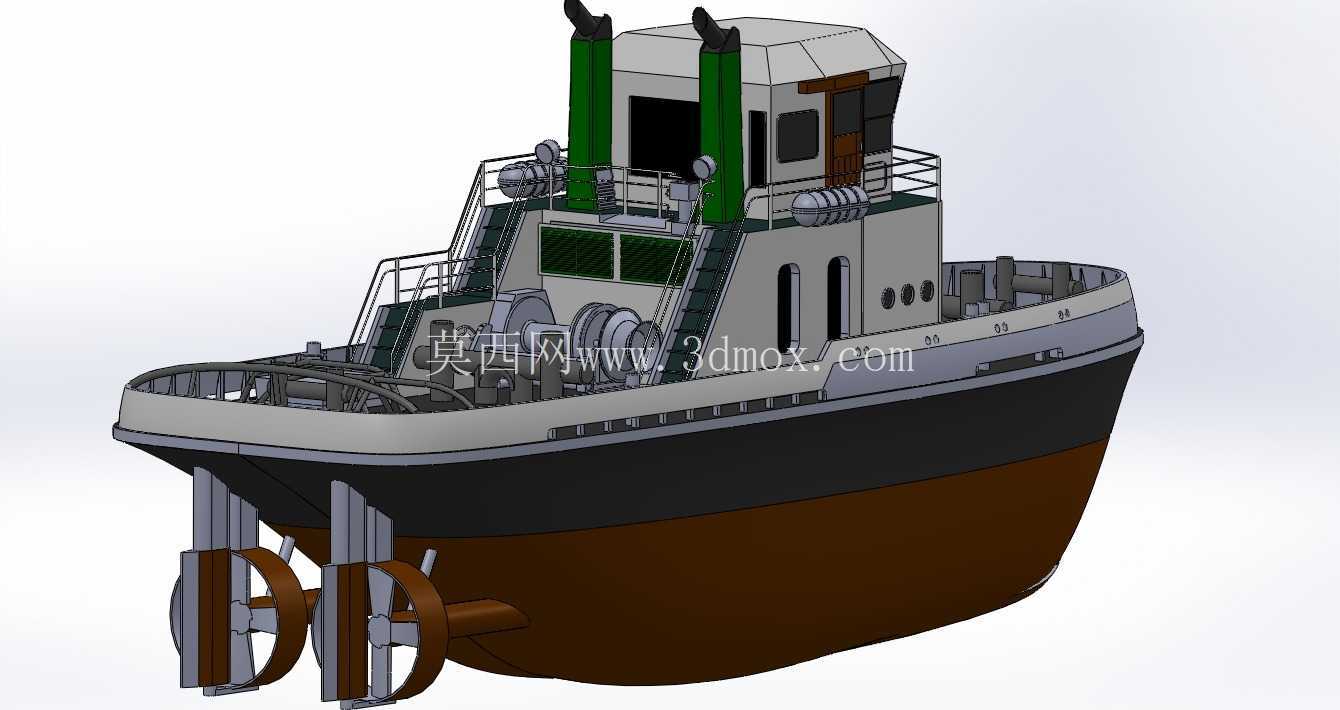

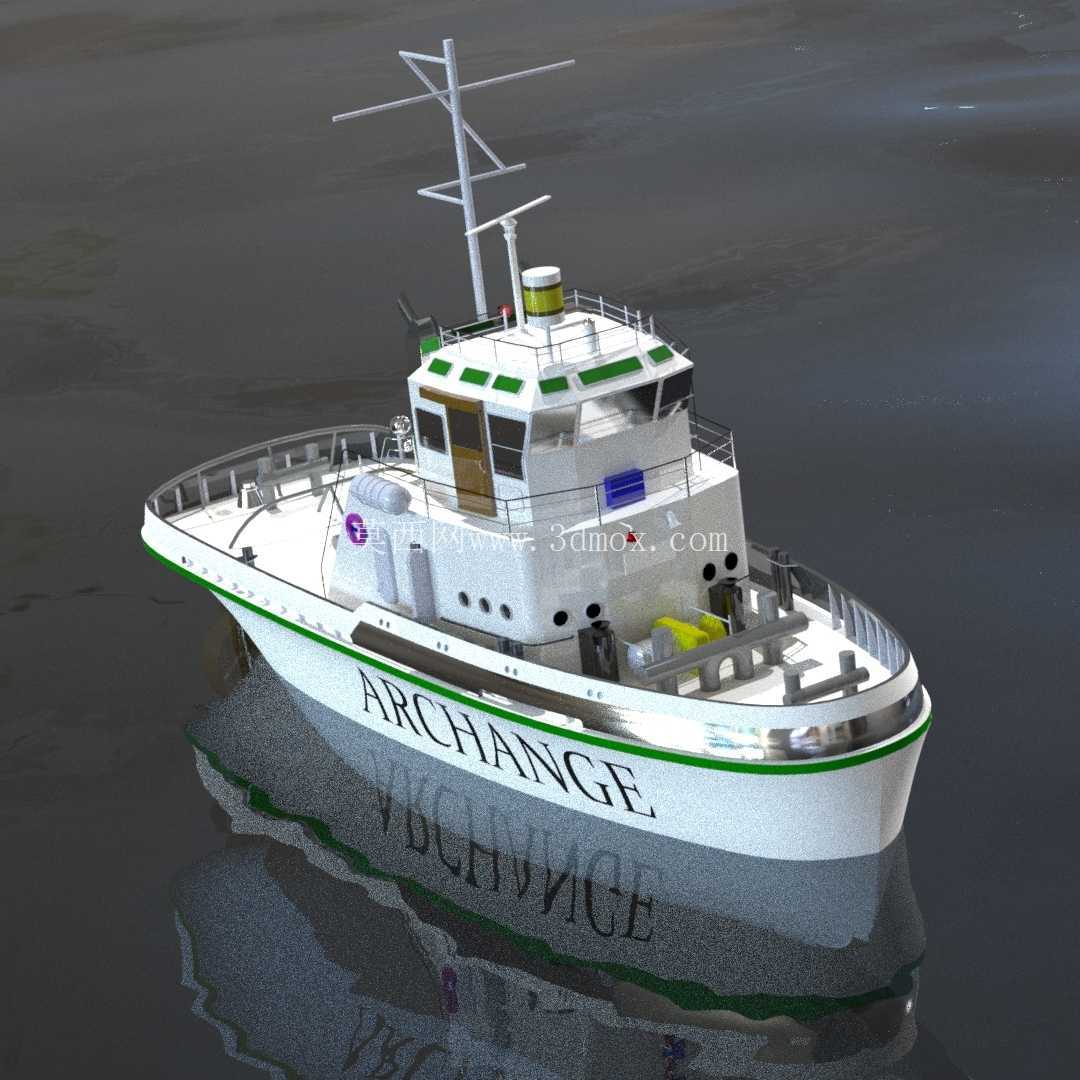

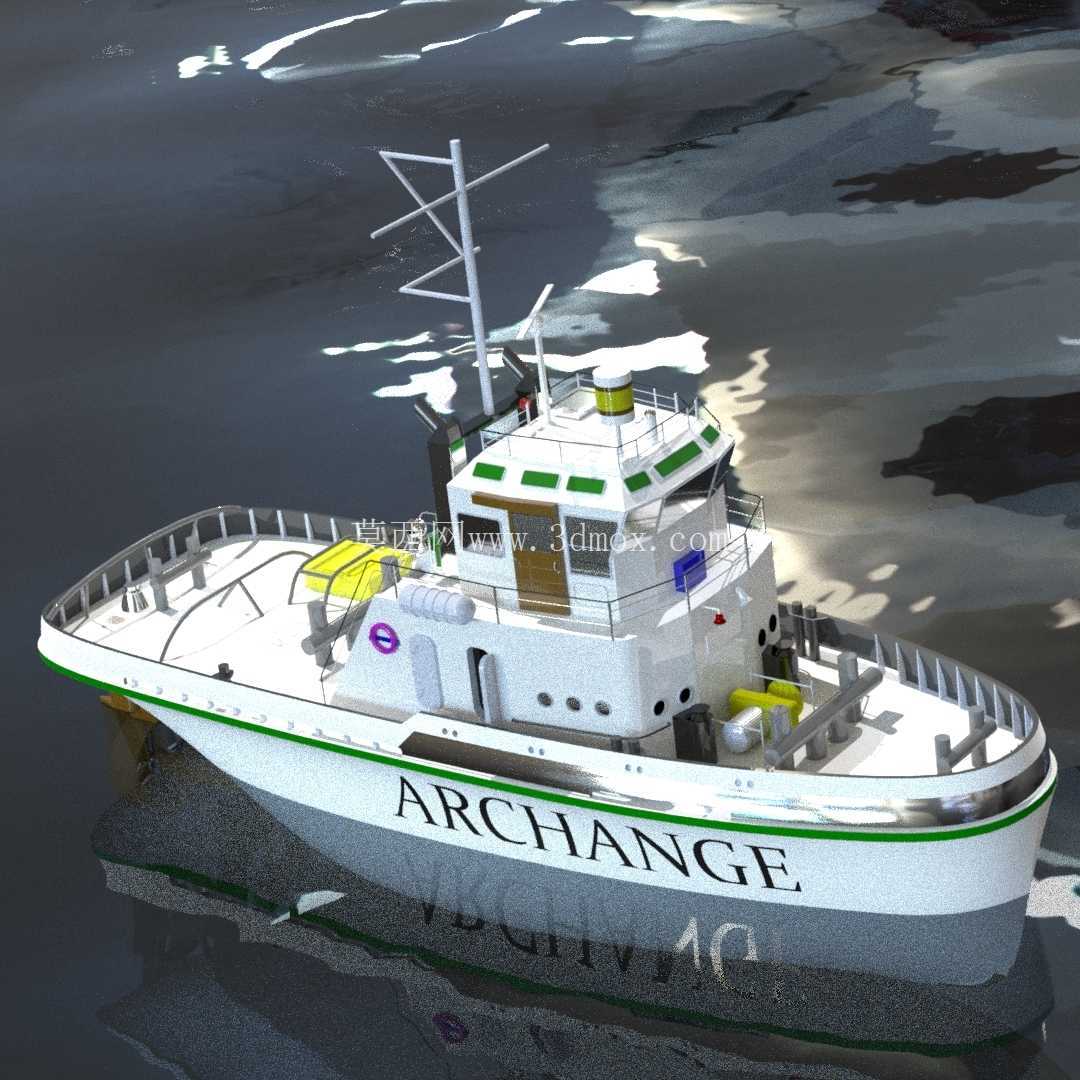

近海作业交通艇精细三维结构设计

该三维结构设计针对近海短途交通、港作运维类船舶展开，建模过程全程遵循船舶设计的工程逻辑，从船体线型到上层建筑布局均贴合实际船舶的建造与使用需求。从应用场景来看，这类小型船舶主要承担近岸海域的人员转运、海事巡检、小型作业站点物资补给任务，也可作为海洋工程作业的辅助交通艇，在港口锚地、离岸30海里范围内的作业区往返通行，适配沿海渔业运维、海事巡逻、海上风电近场运维等多类场景的使用需求。

设计阶段优先考量了船舶的航行稳性与流体动力特性，船体线型采用折角线设计，舷侧从船首到船尾设置连续的折角结构，既降低了航行时的兴波阻力，也为舷侧通道的布置提供了平整的安装面；船首采用前倾式首柱设计，可有效压浪，减少高海况下甲板上浪的概率，船尾为方尾构型，适配常规舷内外机的安装边界，尾板预留了动力系统的安装接口与操舵系统的走管空间，可根据实际使用需求匹配不同功率的推进单元。

上层建筑的布局完全围绕实际作业需求展开，驾驶室设置在船中靠前位置，前方舷窗采用大倾角设计，既减少航行时的反光干扰，也为驾控人员提供无遮挡的前向视野，侧窗延伸至驾驶室两侧，覆盖船舶左右舷的近距视野，满足靠泊作业时的观察需求。驾驶室顶部集成了雷达、导航天线、航行灯、号笛等通导设备的安装基座，所有基座的安装孔位、走线通道均在模型中做了预留，可直接适配常规船用通导设备的安装尺寸，无需二次修改结构。主甲板从船首到船尾设置连续的安全栏杆，栏杆高度符合船舶建造规范的要求，栏杆间距预留了救生设备、系缆桩的安装位置，船首甲板设置了锚机安装位与锚链舱的舱口，船尾甲板预留了作业区域，可根据需求放置小型作业工具或临时搭载轻量作业设备。

船体内部的结构在建模时也做了参数化的特征预留，船底设置连续的龙骨与肋板结构，肋板间距按照小型钢质船舶的建造规范设置，保证船体的总纵强度与局部强度，舷侧设置纵骨结构，减少航行时舷侧的结构变形；舱室划分上，驾驶室下方设置了小型生活舱，可满足短途航行时人员的临时休息需求，船尾设置了动力舱，预留了主机、油箱、蓄电池组的安装空间，各舱室之间的舱壁上预留了水密门的安装位，满足船舶的水密分隔要求。

建模过程中所有结构特征均采用参数化建模方式，船体的线型、上层建筑的高度、甲板设备的位置均可通过参数调整快速修改，适配不同尺度、不同用途的小型船舶改型设计需求；所有结构的连接位置均做了工程化的倒角与过渡处理，既符合实际建造时的焊接工艺要求，也避免了应力集中的问题。模型的外形尺寸按照20米级近海交通艇的实际比例构建，总宽度控制在5米以内，吃水深度1.2米，可满足多数近岸港口的靠泊水深要求，上层建筑的最高点距离水线高度不超过6米，可顺利通过多数内河与近海的桥梁通航孔。

从结构设计的角度来看，该模型可直接用于船舶方案阶段的布局验证、CFD流体仿真前处理、建造前的结构干涉检查，也可作为船舶类教学演示的三维教具，帮助从业者理解小型船舶的结构组成与布局逻辑；模型中所有外露的结构件均对应实际船用标准件的尺寸，系缆桩、导缆孔、通风筒等甲板设备的安装接口均符合行业通用标准，在后续的详细设计阶段可直接调用标准件库完成装配，大幅缩短设计周期。
