重型履带式液压挖掘机整机结构设计

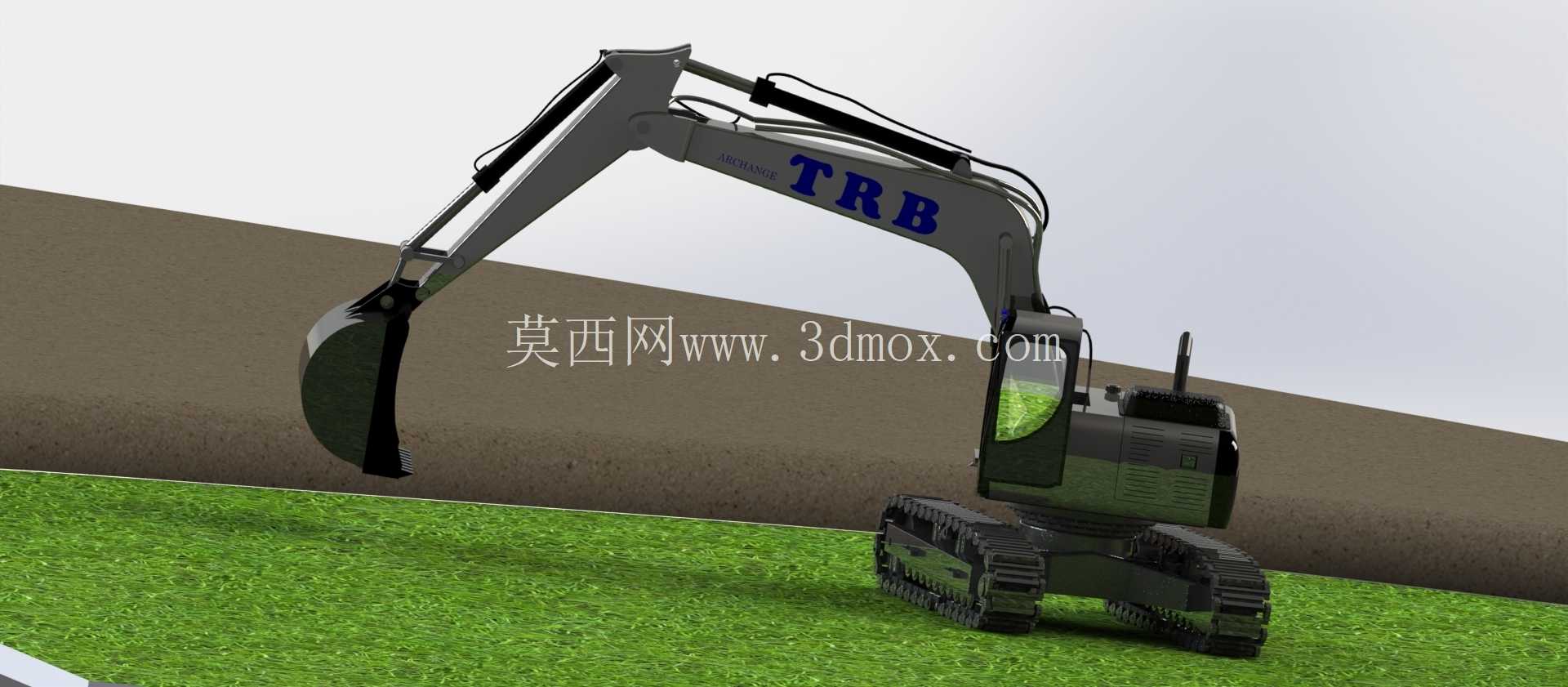

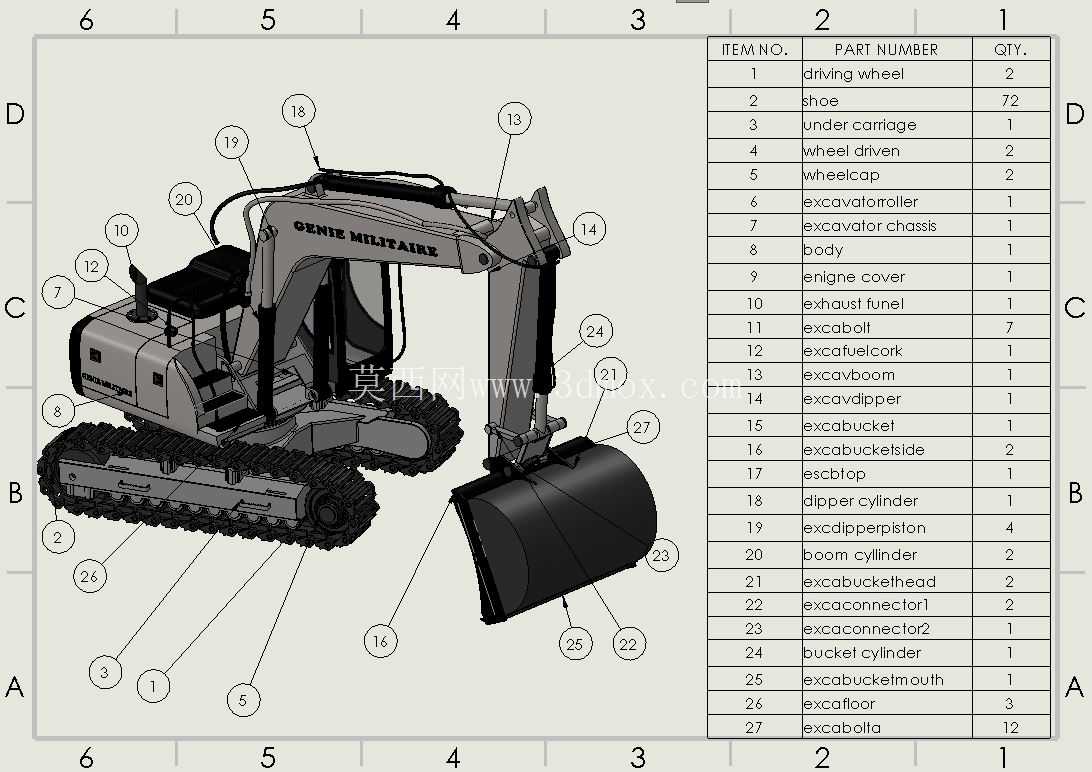

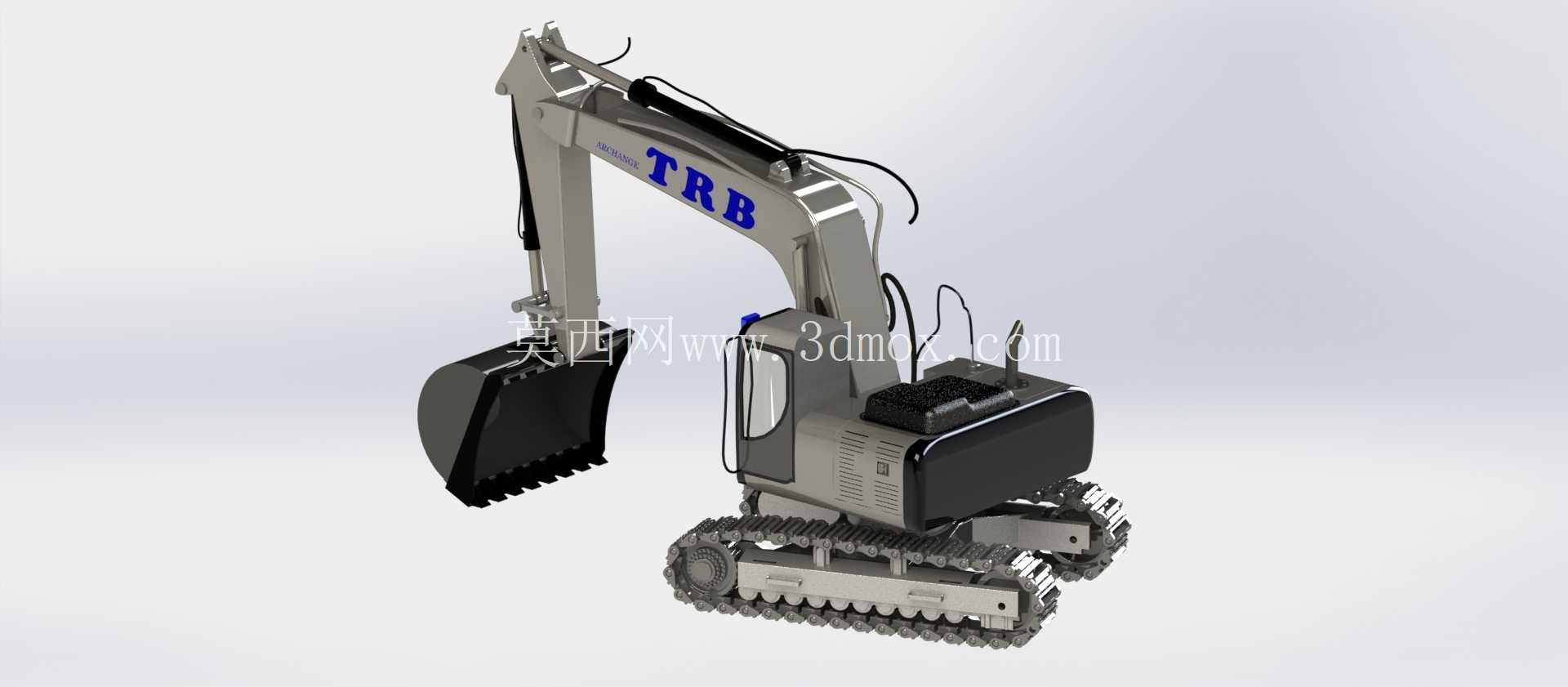

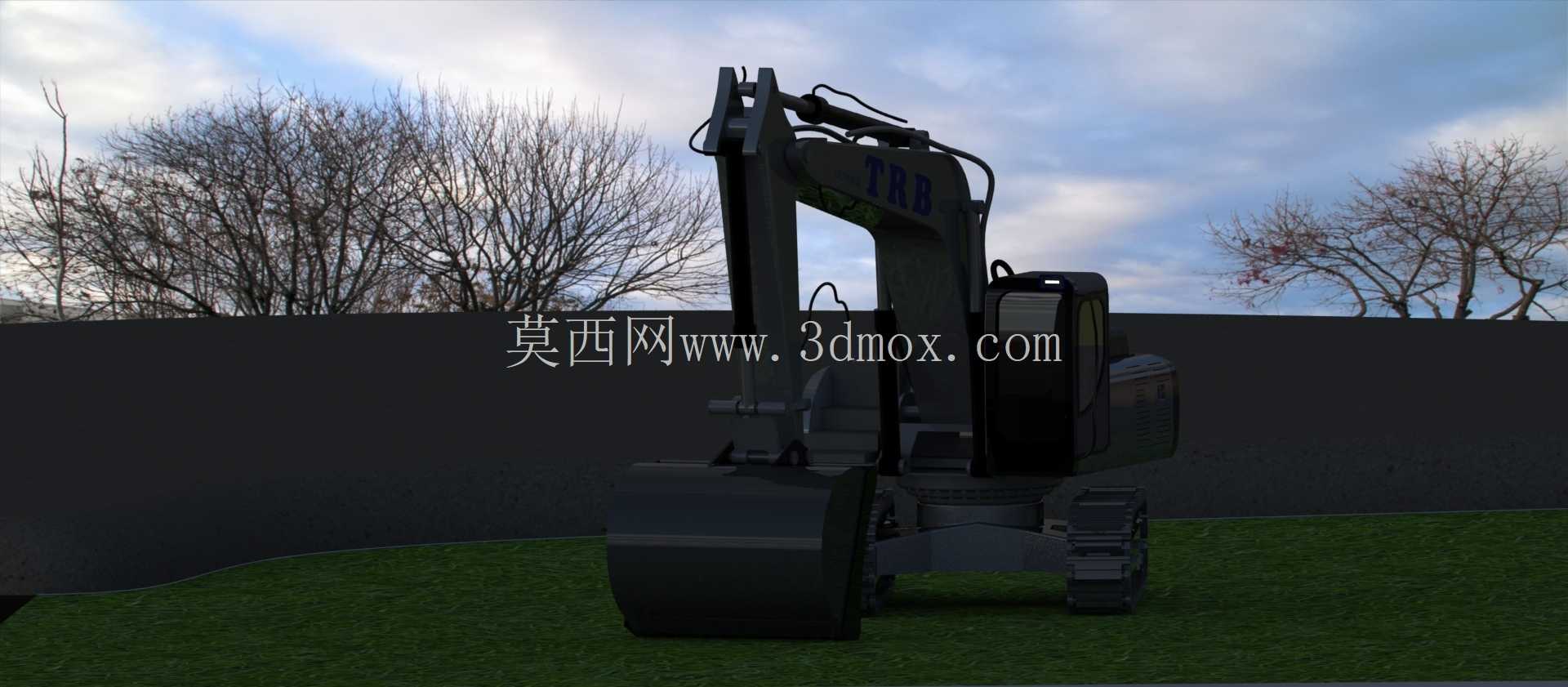

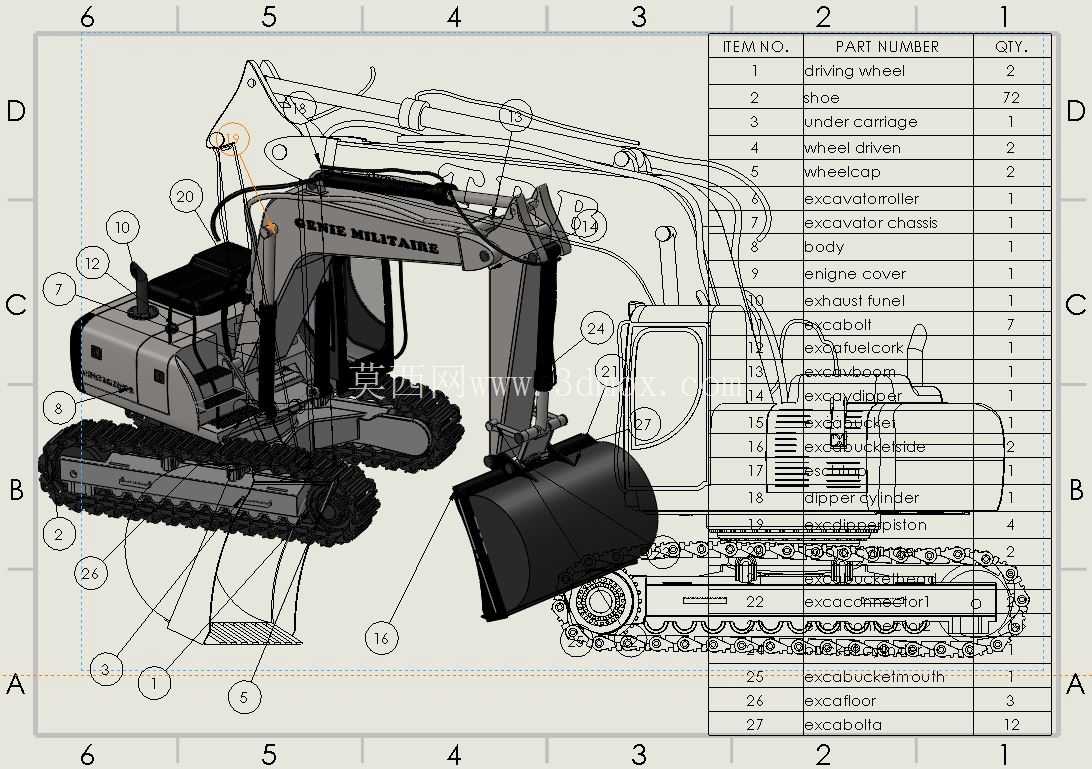

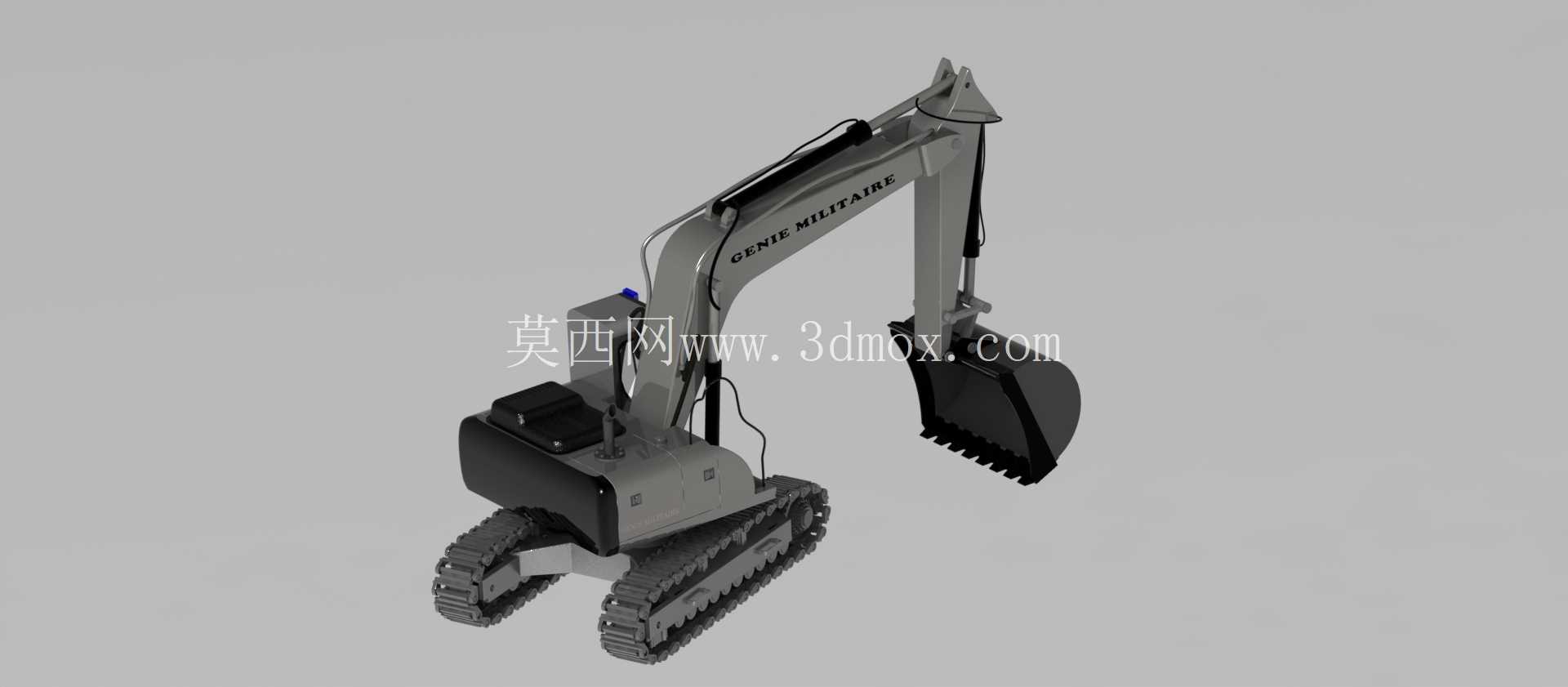

在土石方作业、矿山剥离、基建场地平整、河道清淤等工程场景中，履带式液压挖掘机是核心作业装备，其作业效率、结构可靠性直接决定项目推进节奏。这套挖掘机三维结构完整还原了实机的作业逻辑，从底盘行走机构到上部工作装置的连接关系，均按照实际工程装备的装配约束搭建，可直接用于作业工况模拟、结构受力分析前置参考，也能作为同类装备改型设计的基础参照。

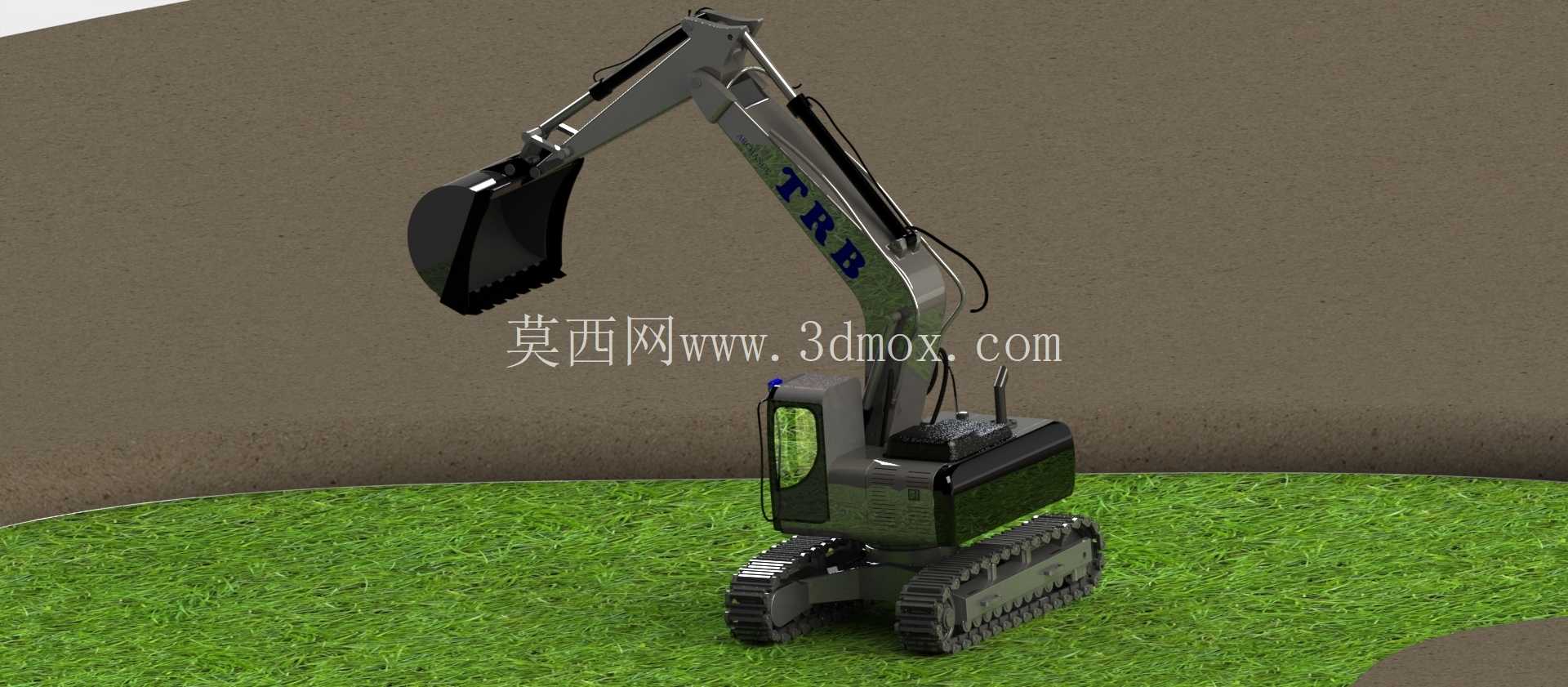

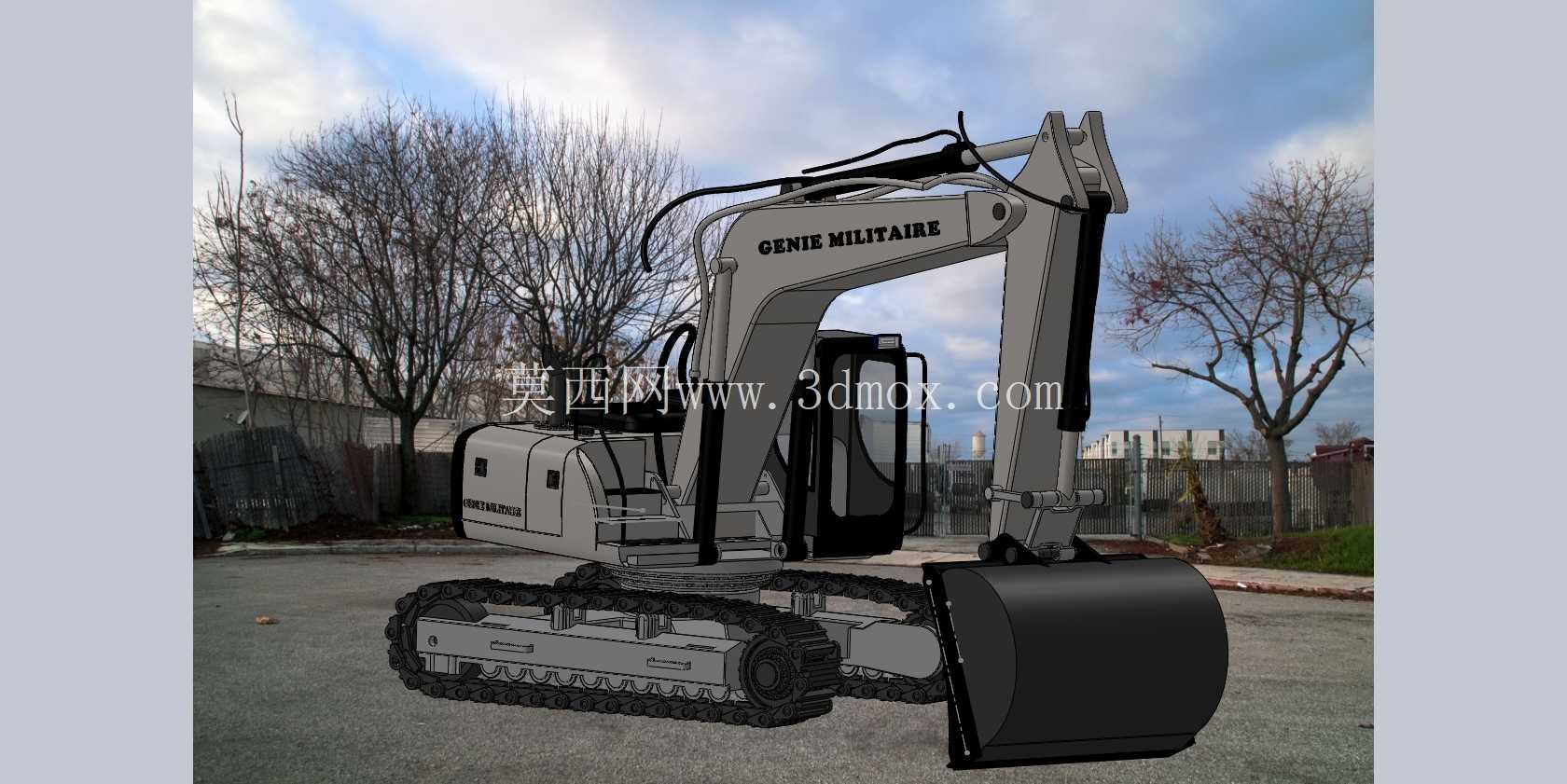

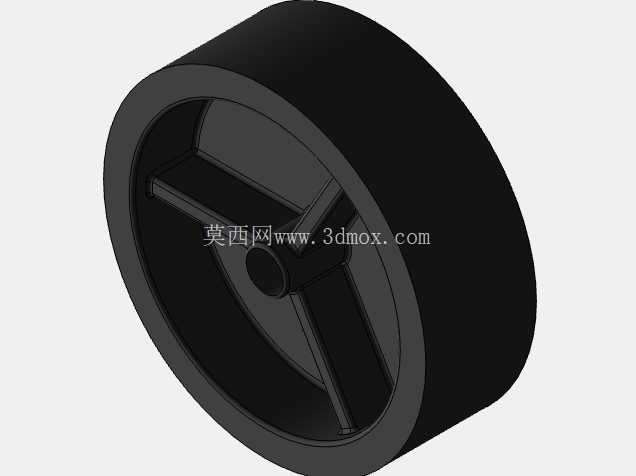

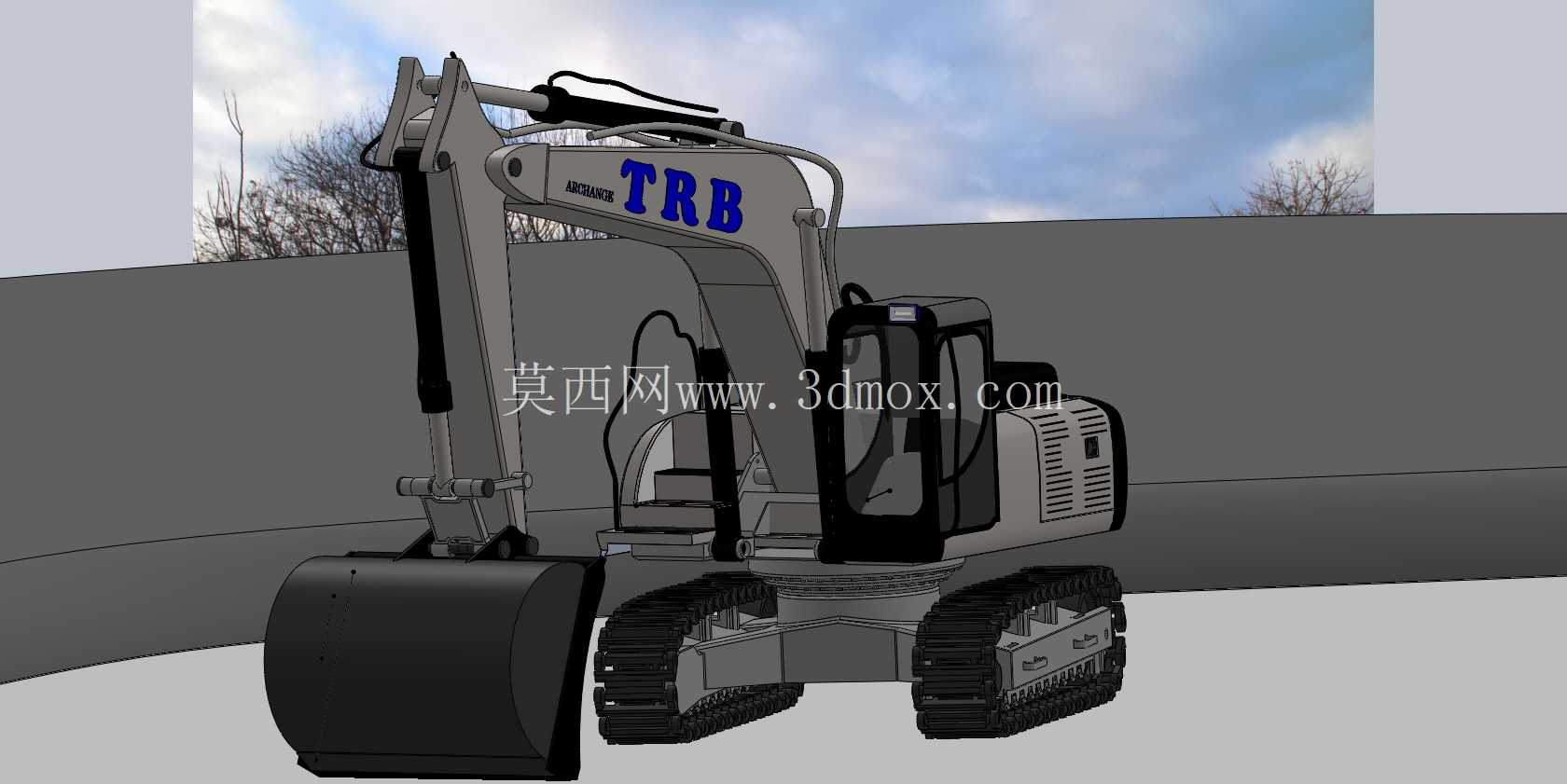

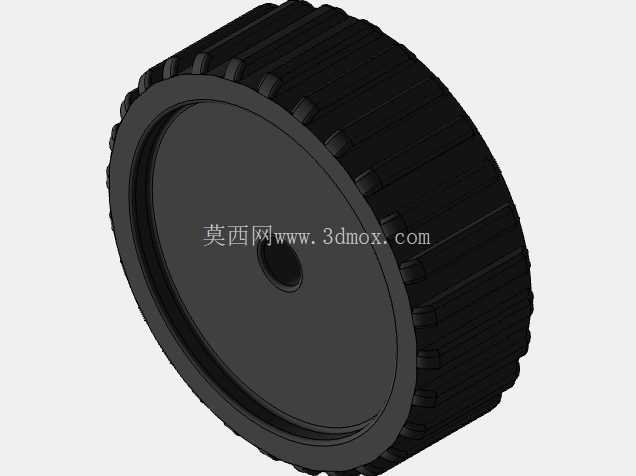

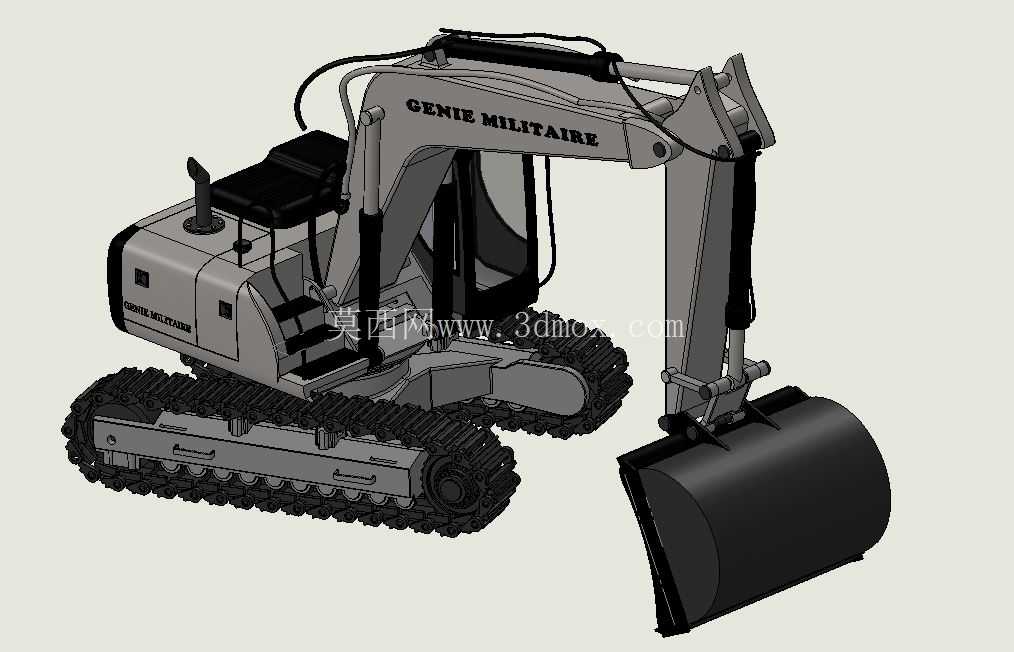

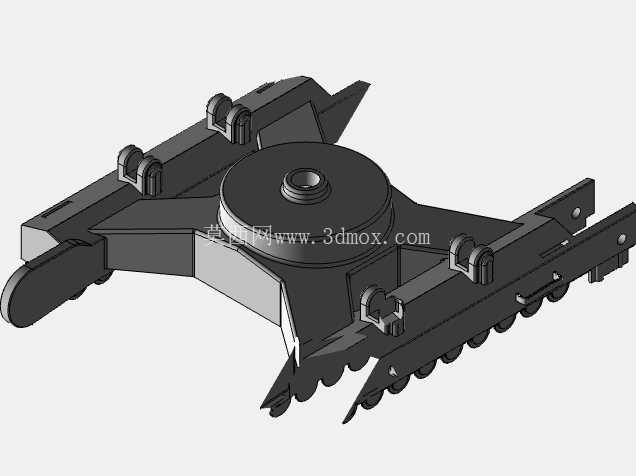

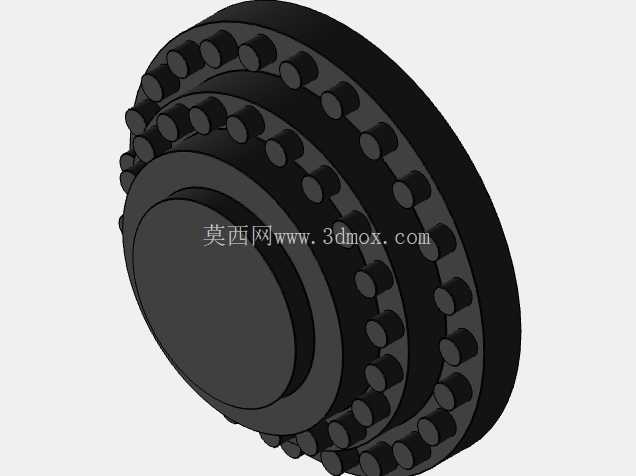

从功能实现逻辑来看，该机型采用反铲作业构型，适配绝大多数向下开挖的作业需求，动臂、斗杆、铲斗的铰接点位置经过反复校核，确保各液压缸在全行程伸缩过程中不会出现运动干涉，同时能覆盖常用的挖掘深度、卸载高度与作业半径范围。履带底盘部分做了完整的支重轮、托链轮、驱动轮、引导轮排布，履带板的接地长度与轨距参数匹配重型作业的接地比压要求，在松软泥泞场地作业时可有效降低下陷风险，上部转台与底盘之间的回转支承连接结构也做了细节还原，能够直观展示360度回转作业的动力传递路径。

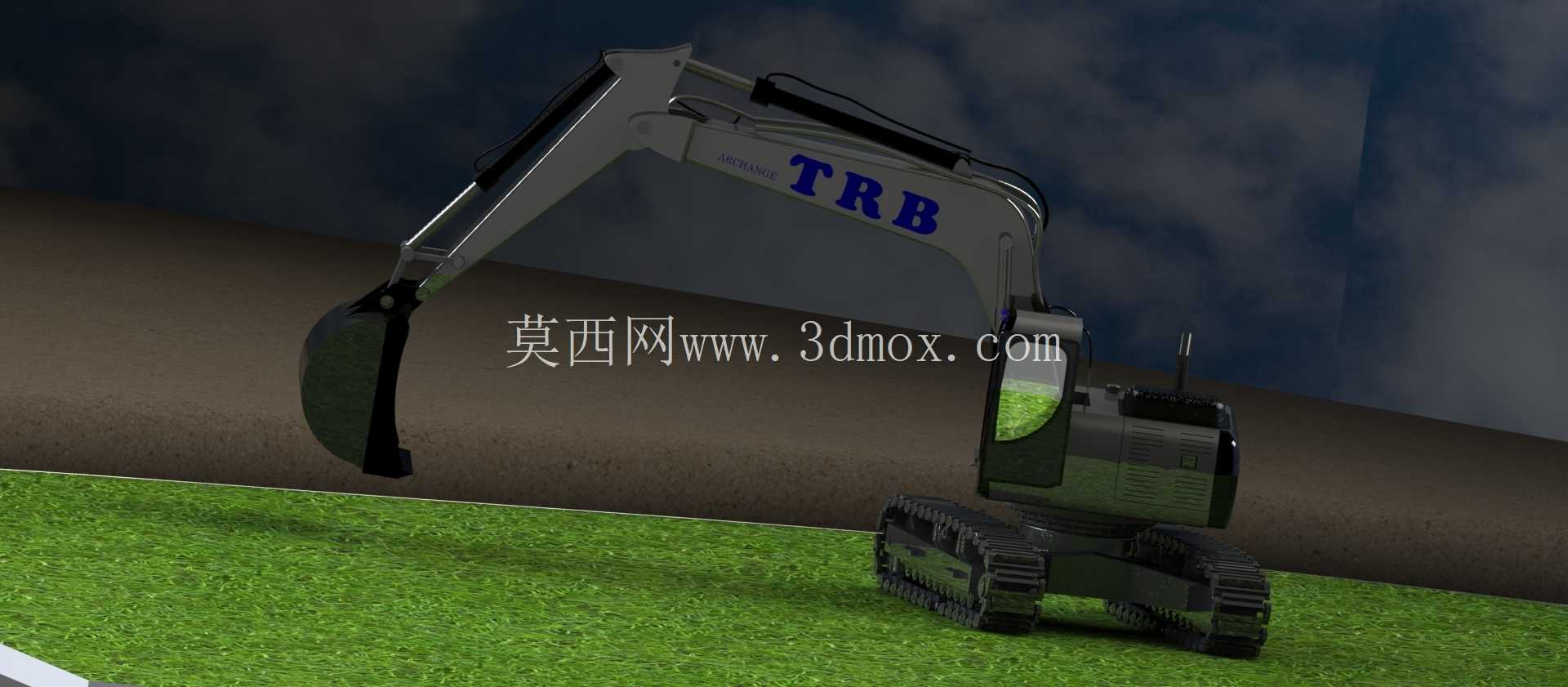

设计过程中优先考虑了作业工况的载荷特性，动臂的变截面结构对应挖掘作业时的弯矩分布规律，在液压缸铰接点、转台连接点等应力集中区域做了局部加强结构的建模，铲斗的斗齿排布、斗容参数匹配重型土石方作业的切削需求，斗杆与铲斗的连接销轴位置预留了足够的磨损补偿间隙，方便实际运维过程中的部件更换。液压管路的排布沿着动臂、斗杆的结构内侧走线，既避免作业过程中物料磕碰损坏管路，也能减少管路弯折带来的压力损失，驾驶室的位置设置在转台左前方，视野范围可覆盖整个铲斗作业区域与履带周边，满足作业时的安全观察需求。

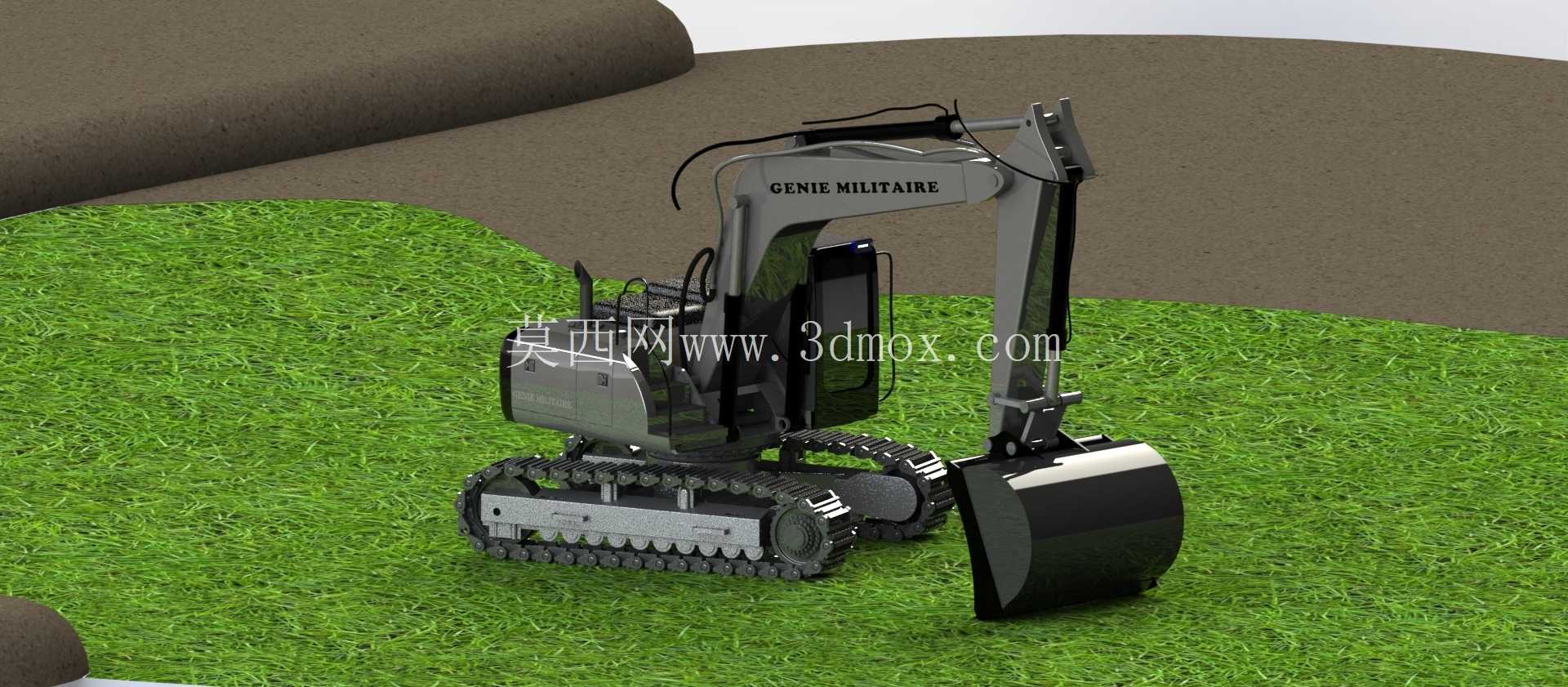

从安装边界与尺寸适配角度，该机型的尾部回转半径做了合理控制，在狭窄场地作业时可减少尾部碰撞风险，整机运输状态的高度、宽度符合常规平板拖车的运输限值要求，无需拆解核心部件即可完成转场运输。上部转台的配重位置与整机重心匹配，在最大挖掘深度、最大卸载距离的极限作业姿态下，整机稳定性系数满足工程装备安全规范要求，不会发生倾翻风险。发动机舱、液压油箱、燃油箱的排布兼顾了重心平衡与日常维保的操作空间，滤芯加注口、检修口的位置都预留了足够的操作余量，日常保养时无需拆解大面积覆盖件即可完成操作。

这套模型的结构细节完整度较高，没有省略核心受力部件的连接关系，不同于仅做外形展示的简化模型，其各运动部件的铰接约束、运动行程都与实机一致，可直接导入动力学仿真软件做挖掘阻力模拟、作业循环效率测算，也能作为职业院校工程机械专业的教学演示模型，帮助学员直观理解挖掘机的作业原理与结构组成。在做衍生改型设计时，可直接在现有结构基础上调整动臂长度、铲斗斗容、履带宽度等参数，快速适配不同作业场景的定制化需求，比如加长臂版本可适配河道清淤、深基坑开挖作业，窄履带版本可适配狭小场地的市政工程作业，减少从零开始建模的重复工作量。
