肘部震颤抑制用旋转磁流变阻尼结构

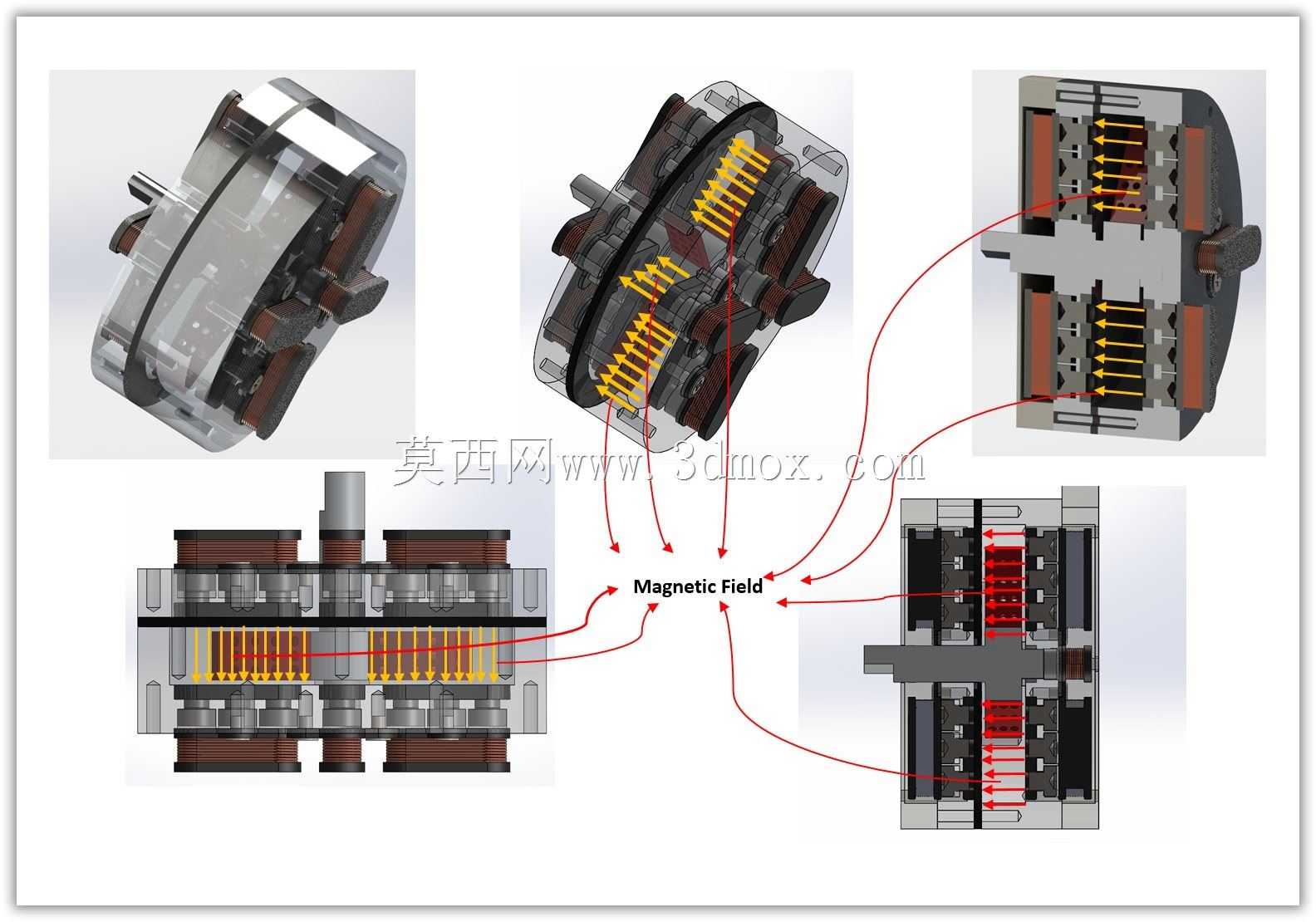

　　在康复辅具与外骨骼的结构设计场景中，上肢震颤抑制一直是穿戴式设备研发的核心难点之一，尤其是病理性肘部震颤的干预，需要阻尼输出连续可调、响应速度快、结构紧凑的阻尼元件，这款旋转磁流变阻尼结构正是针对这一需求完成的结构设计。不同于传统的液压旋转阻尼或者摩擦式阻尼结构，该阻尼元件采用磁流变液作为工作介质，通过内置励磁线圈产生的磁场改变磁流变液的剪切屈服强度，实现阻尼力矩的连续无级调节，无需复杂的阀组结构即可完成阻尼输出的实时调控，响应延迟控制在毫秒级，完全匹配人体肘部震颤的频率干预需求。

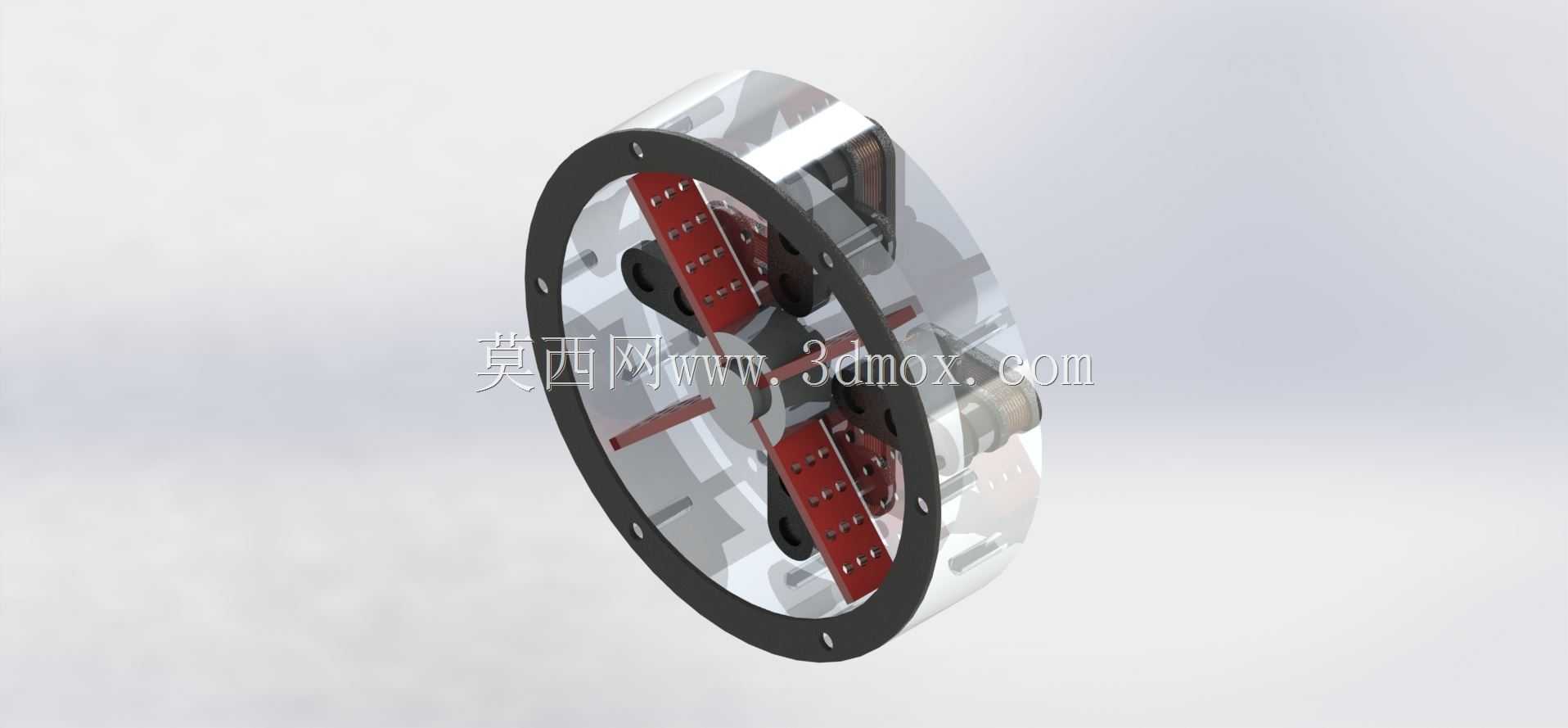

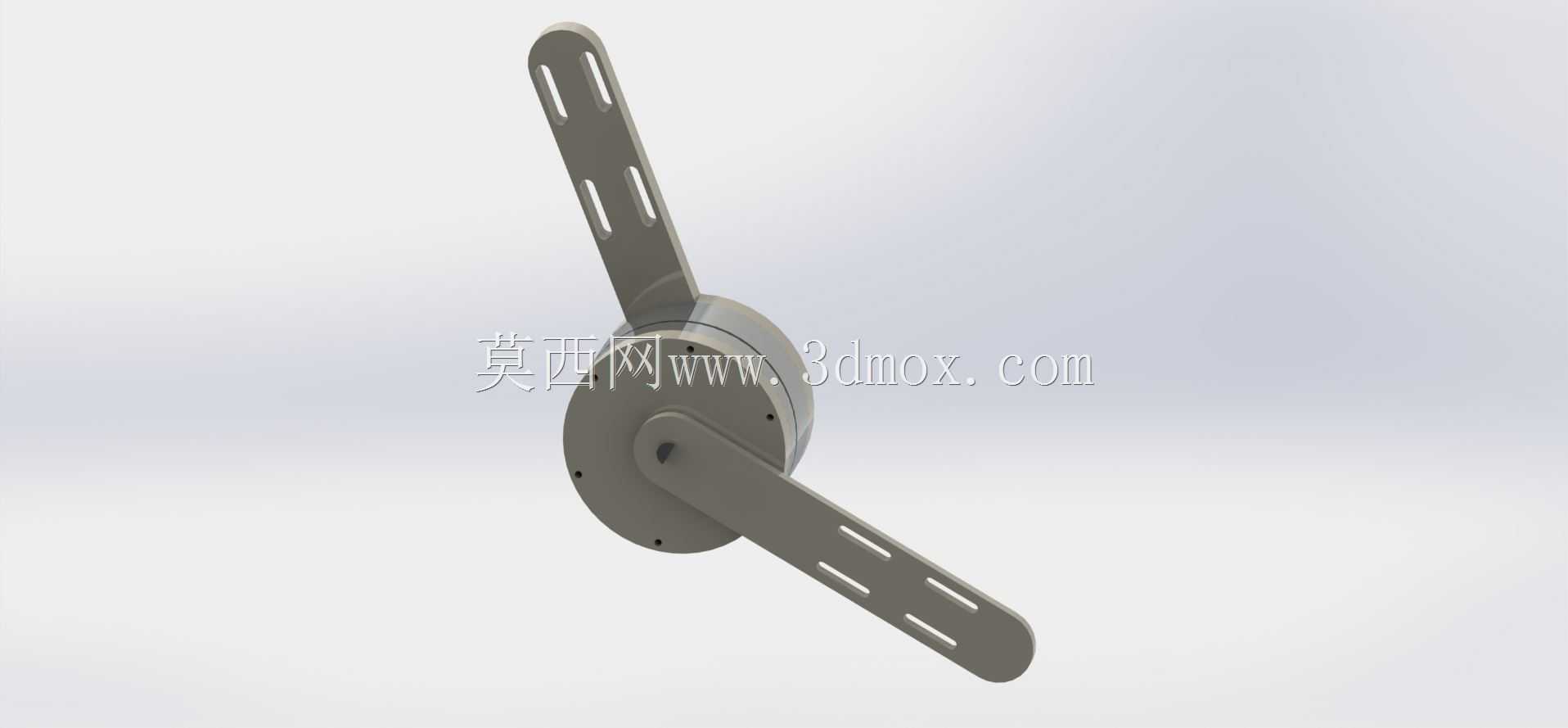

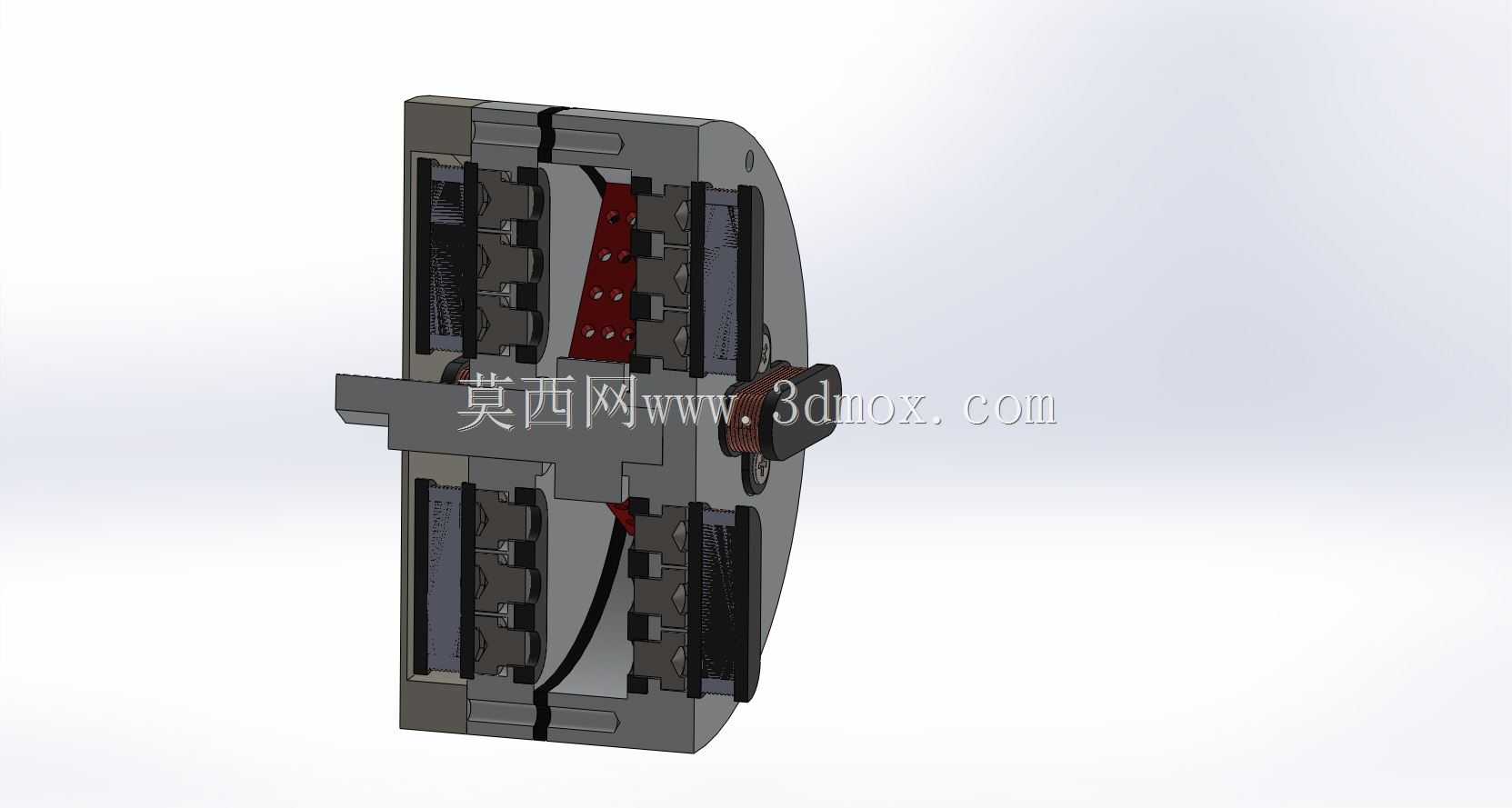

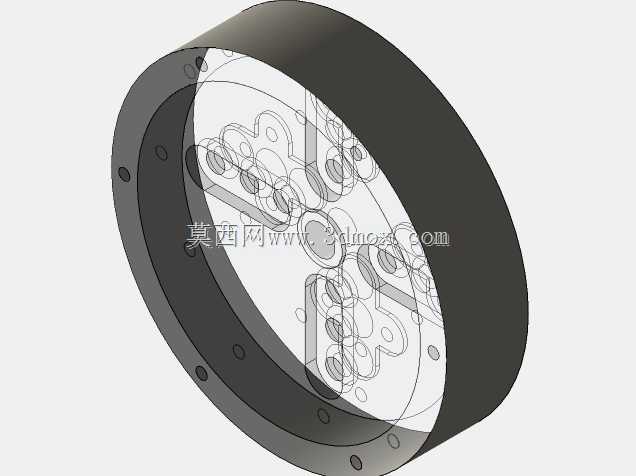

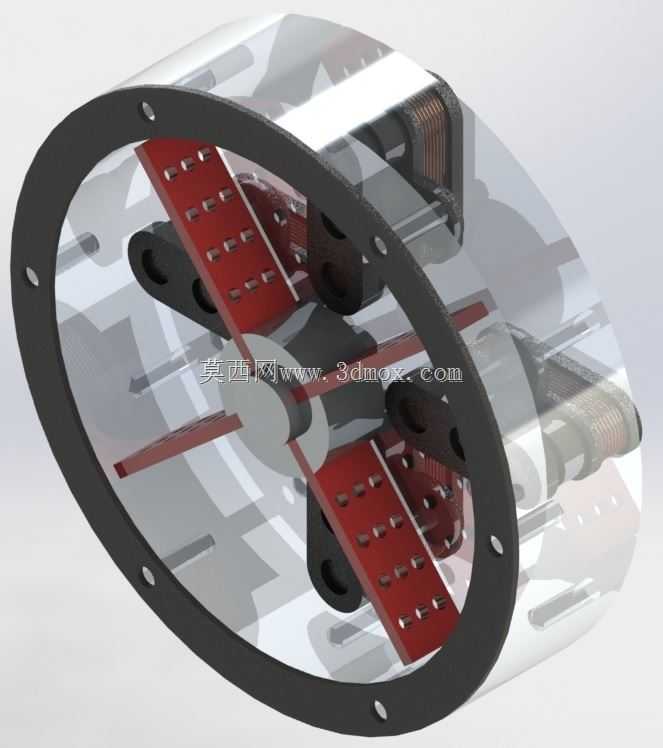

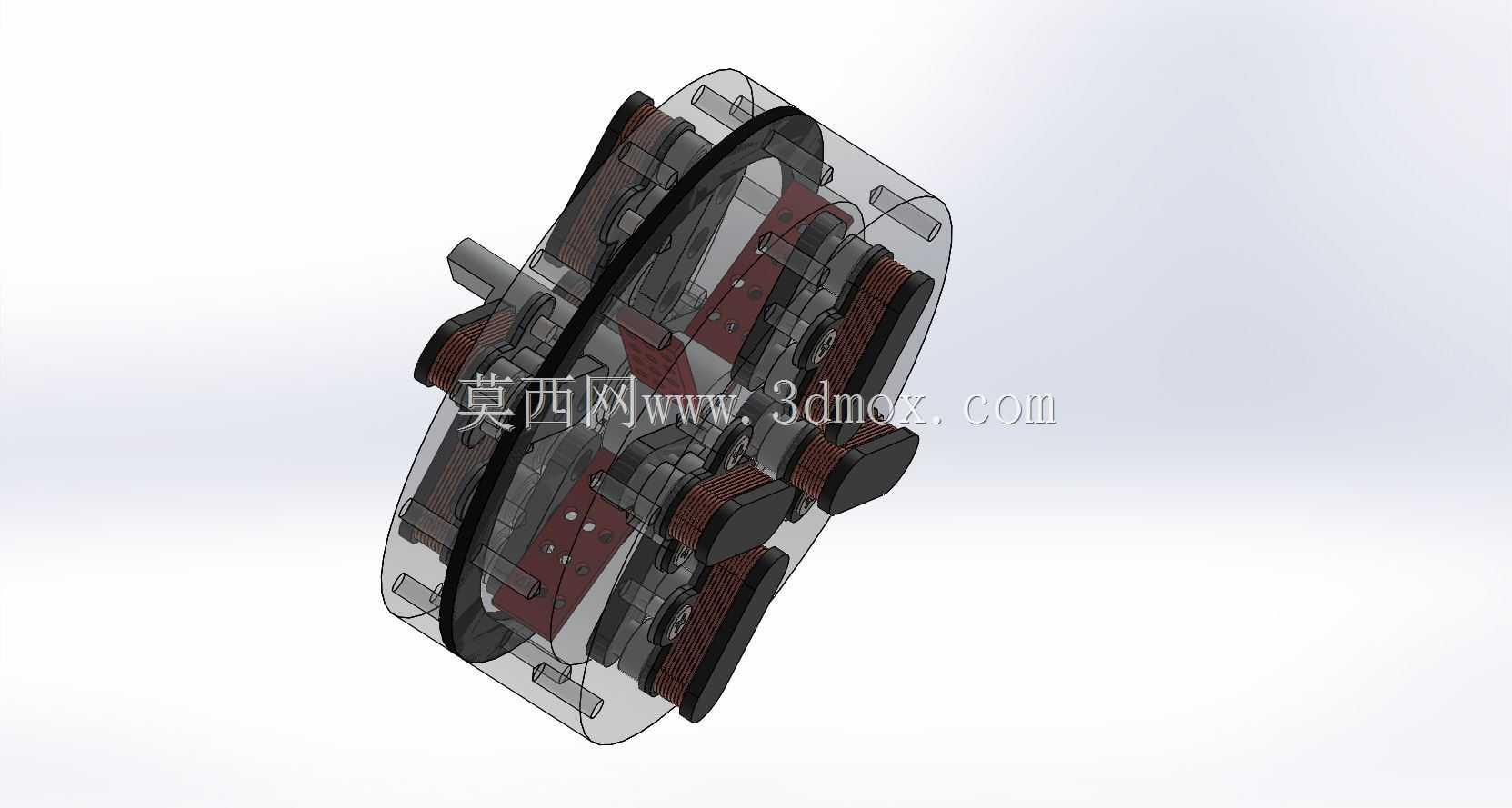

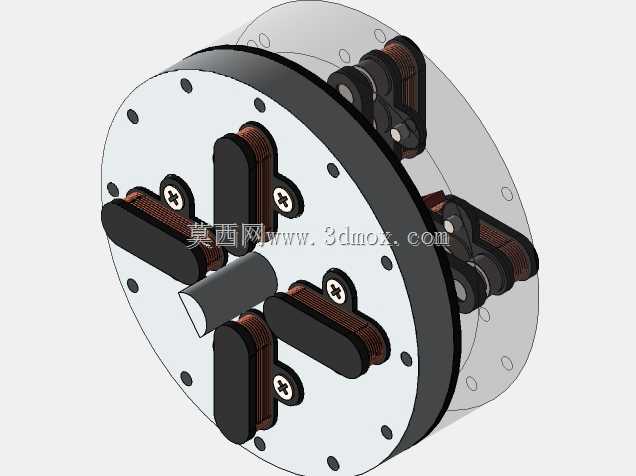

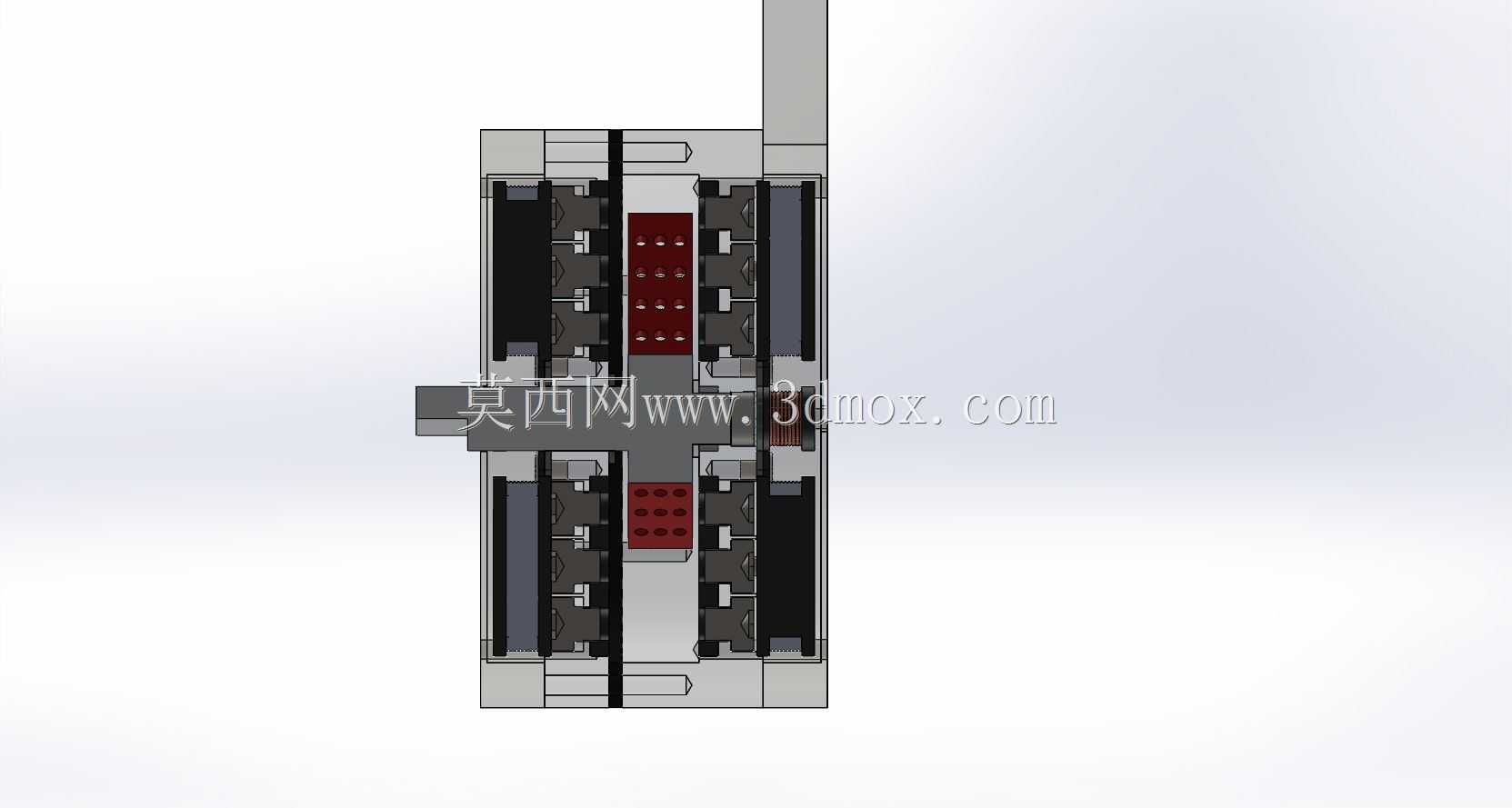

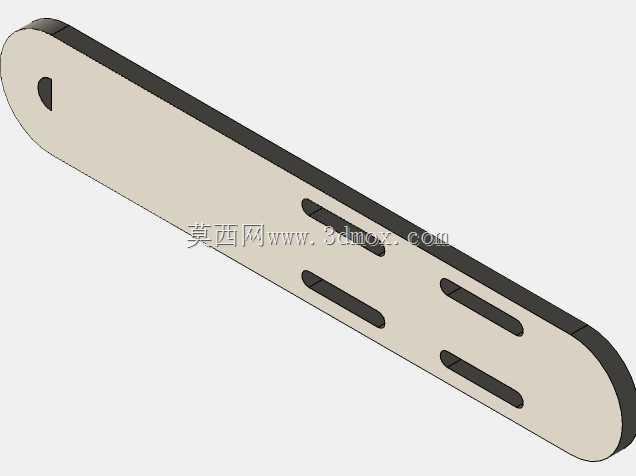

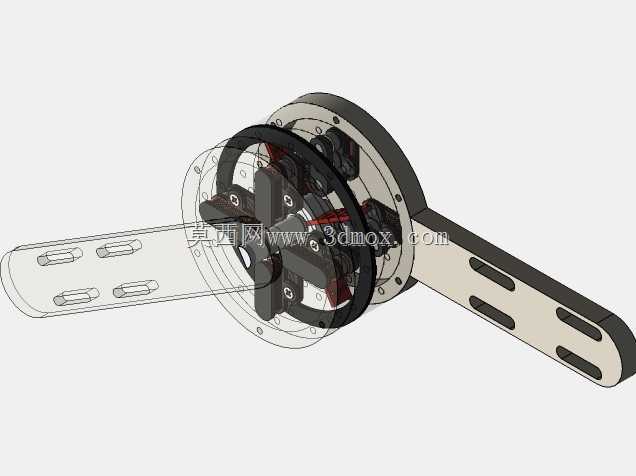

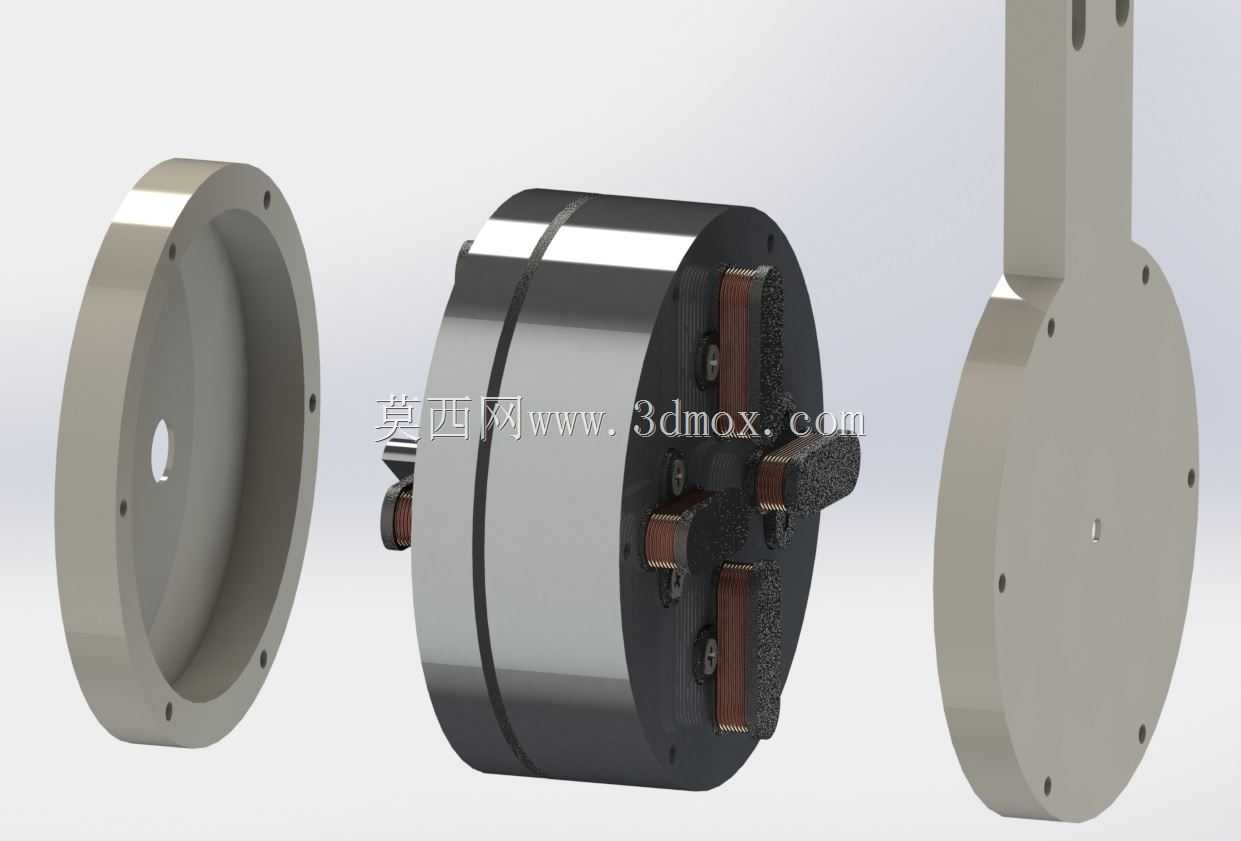

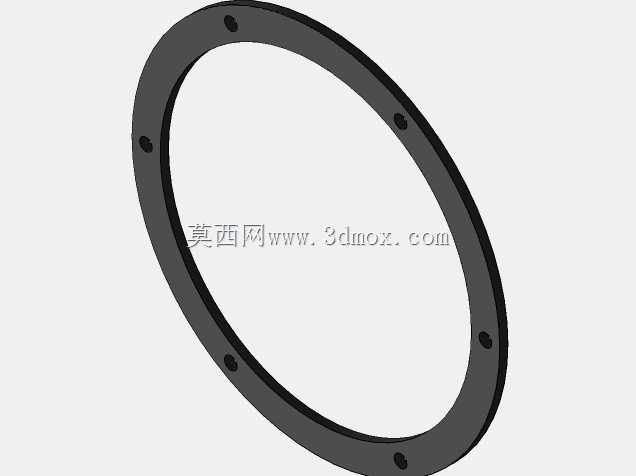

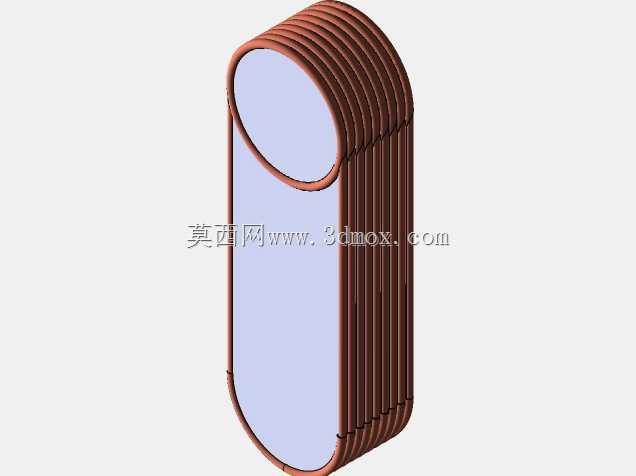

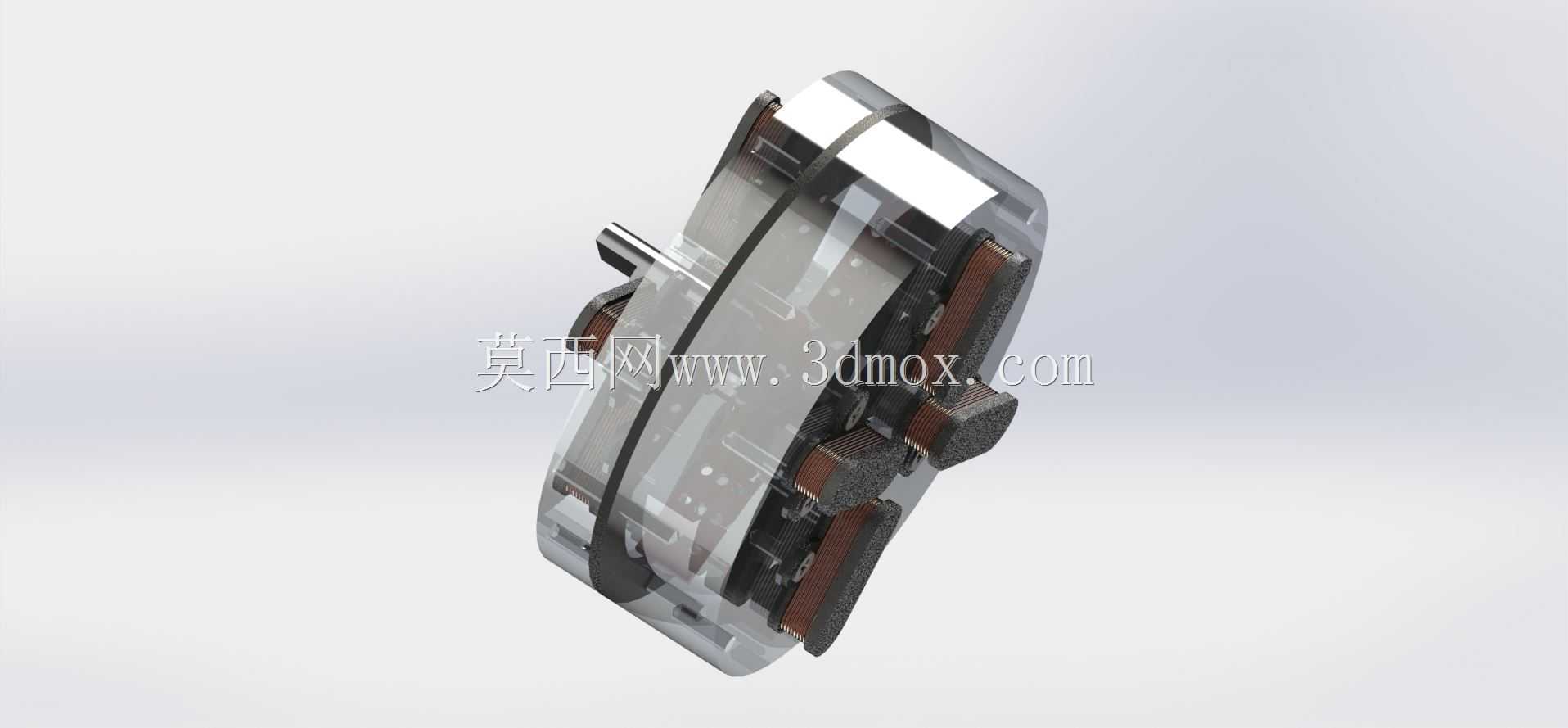

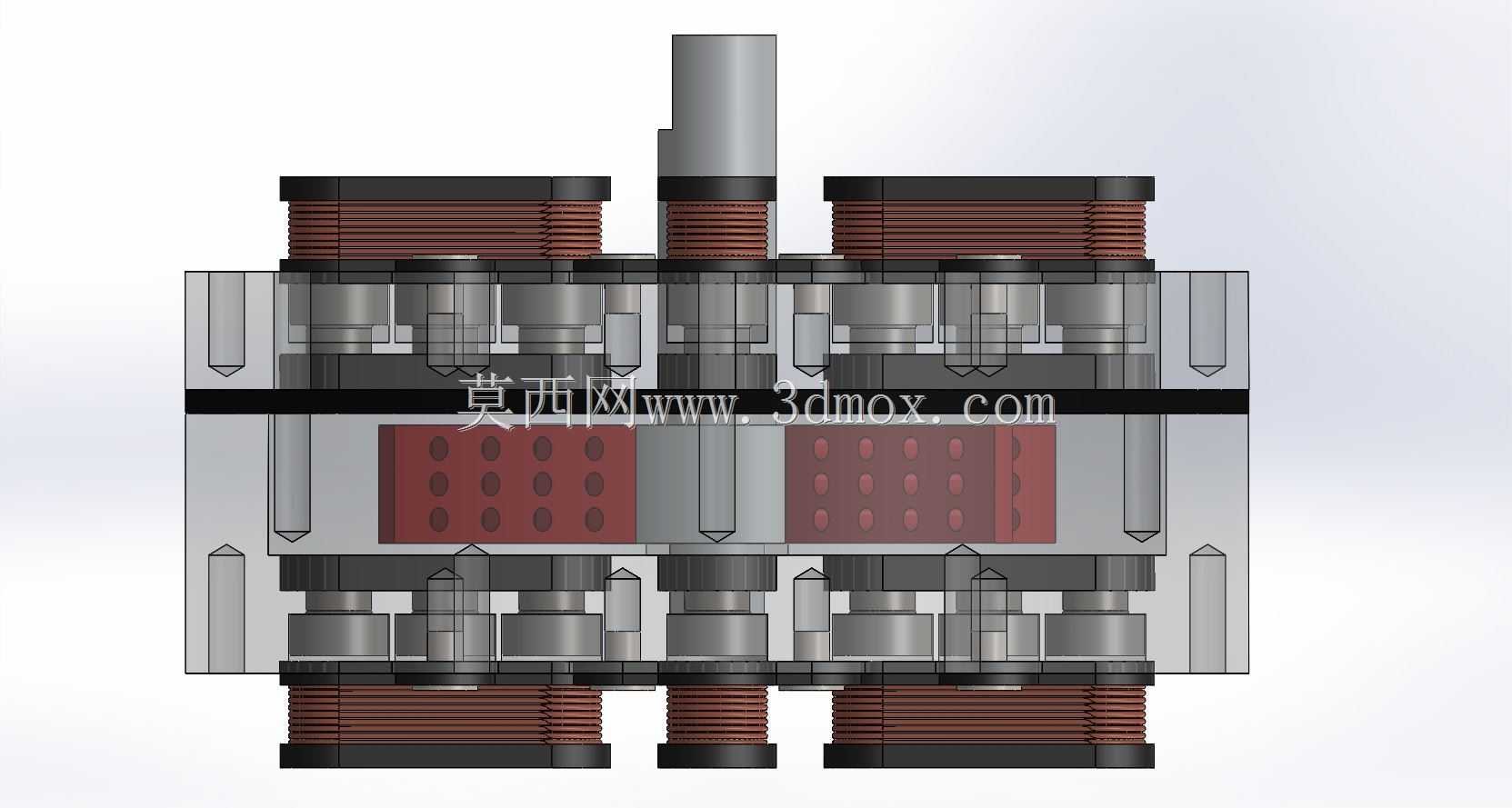

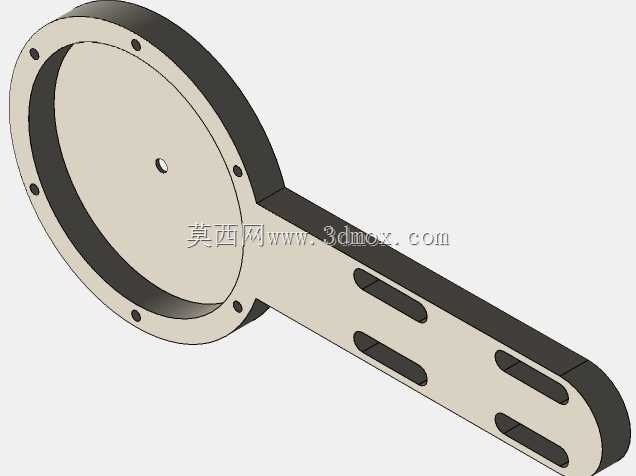

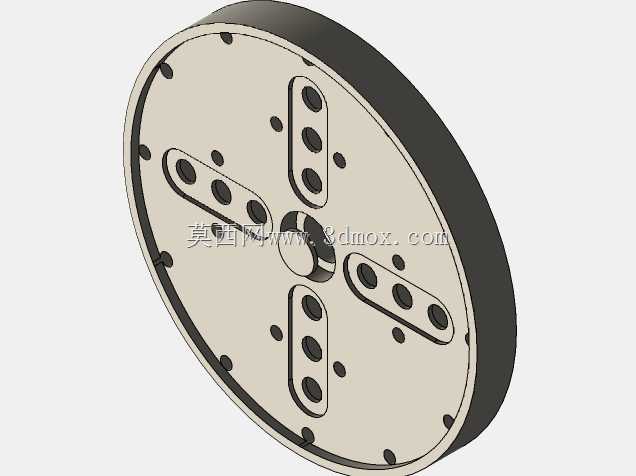

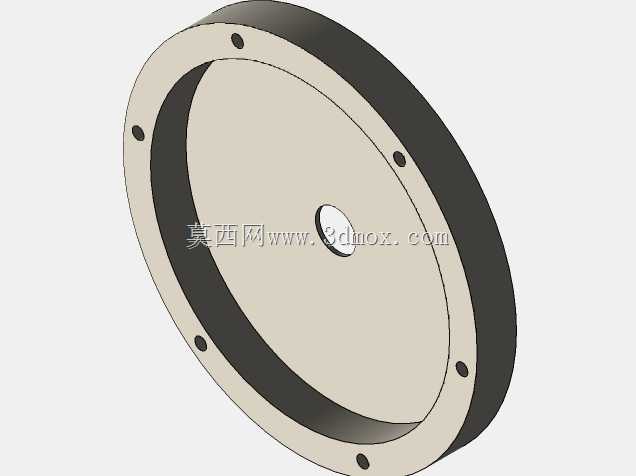

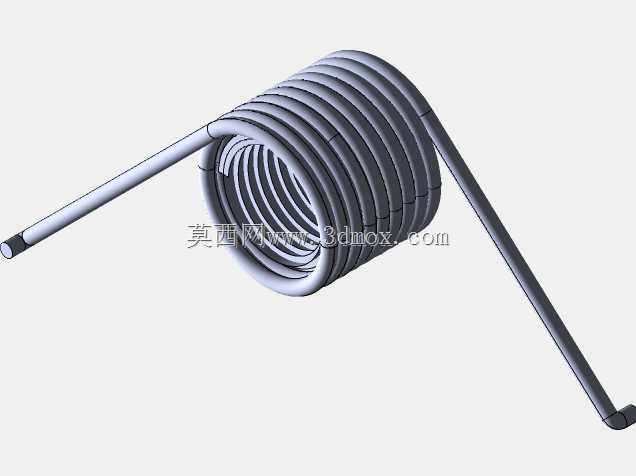

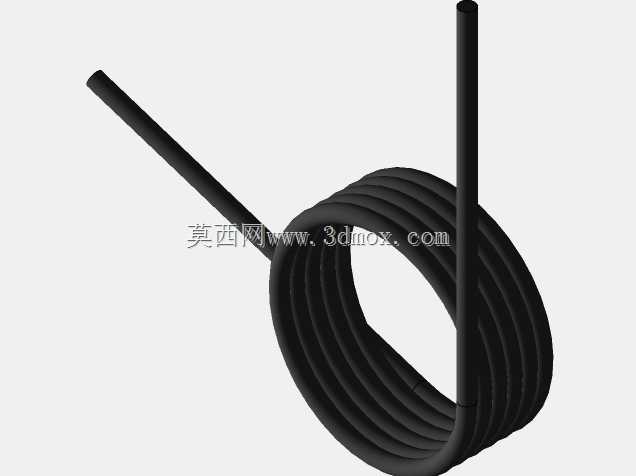

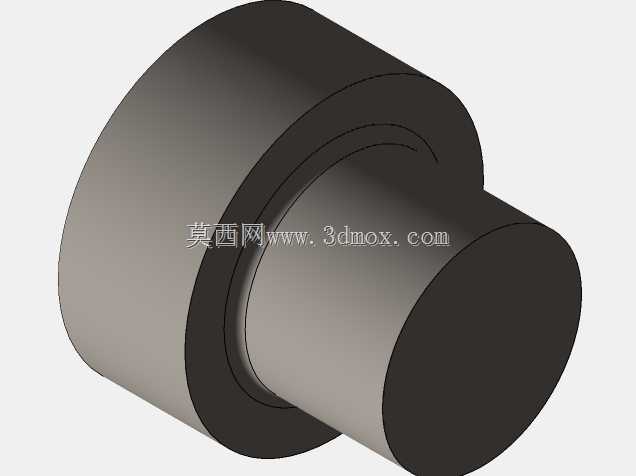

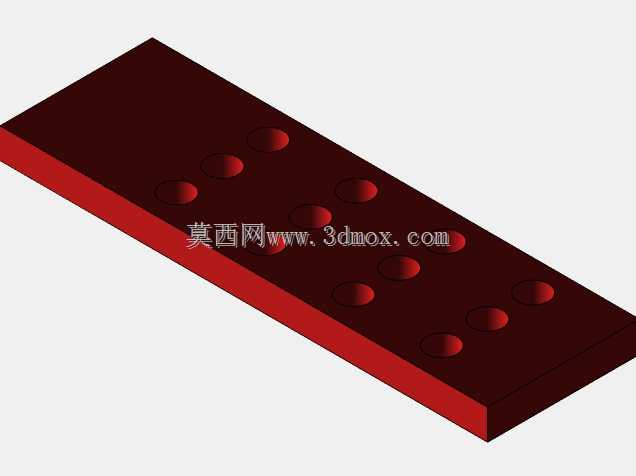

　　从结构布局来看，该阻尼采用同轴旋转式布局，中心转轴作为动力输入输出端，两端延伸出的安装摆臂分别对应上臂与前臂的连接接口，摆臂上开设多组长条型安装孔，可适配不同臂围的穿戴固定绑带安装，安装孔的间距与孔径按照康复辅具常用的绑带固定标准设计，无需额外加工转接件即可完成与穿戴支架的装配。阻尼主体的外壳采用圆盘式密封结构，内部集成励磁线圈、导磁环与密封腔体，磁流变液填充在导磁环与转子之间的间隙内，线圈引线从外壳侧部的密封接头引出，可直接连接外部的驱动控制电路，控制端可根据肘部姿态传感器采集的震颤信号实时调整线圈电流，进而改变阻尼力矩，实现对非自主震颤的阻尼抑制，同时不会对正常的肘部自主活动造成过大的运动阻力。

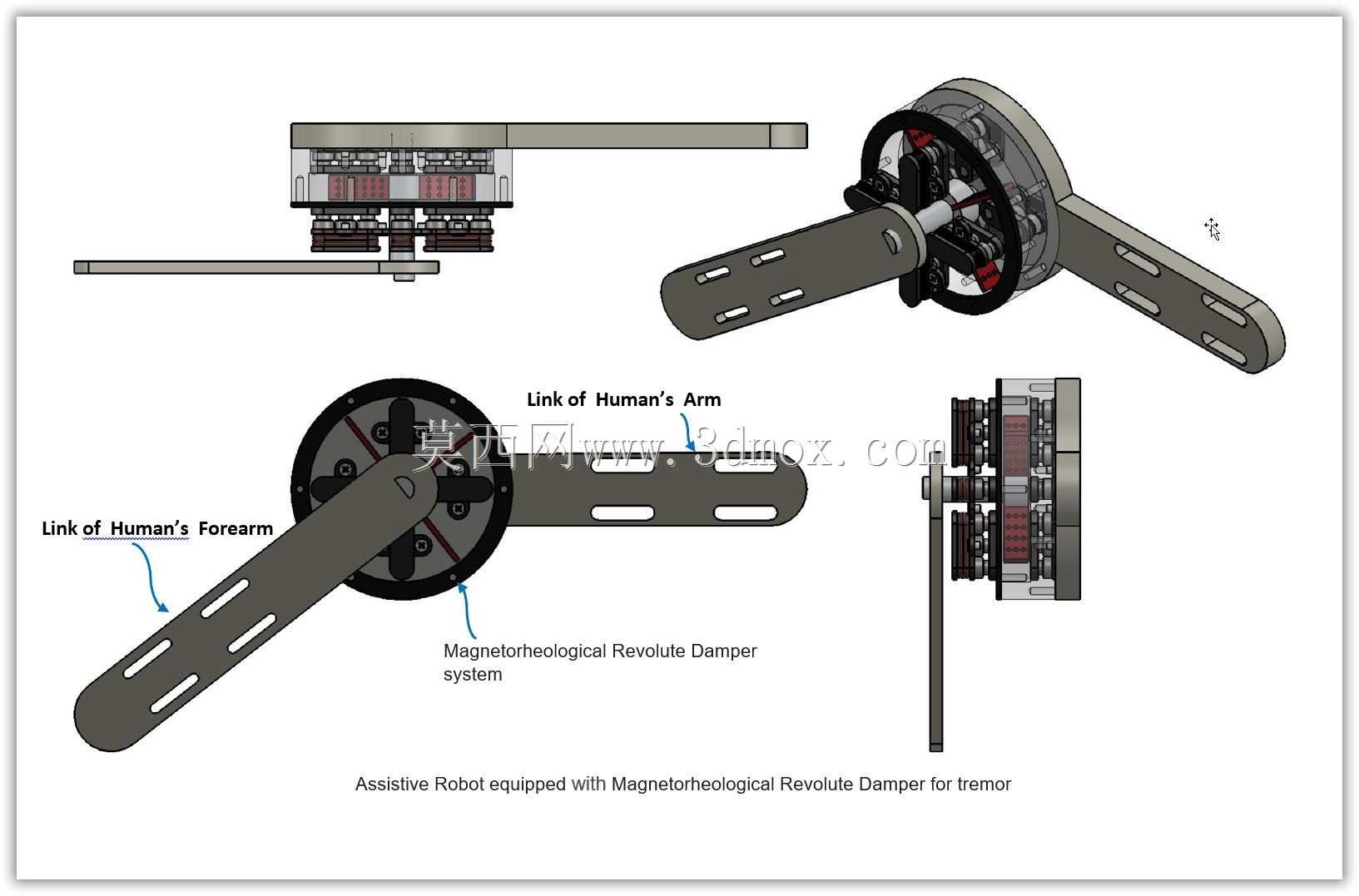

　　在安装边界设计上，该阻尼的旋转中心与人体肘部的屈伸旋转中心完全重合，整体圆盘主体的厚度控制在穿戴设备可接受的范围内，不会在肘部外侧形成过大的凸起，避免穿戴过程中与周边物体发生剐蹭，摆臂的长度经过运动学校核，在肘部0到140度的屈伸活动范围内，摆臂不会与上臂、前臂的穿戴支架发生运动干涉。从功能特性来看，该阻尼结构除了应用在病理性震颤抑制的康复外骨骼上，还可拓展应用在半主动式上肢康复训练设备、上肢助力外骨骼的关节阻尼单元中，通过调整线圈的电流参数，可适配不同体重、不同震颤程度用户的使用需求，相较于传统的阻尼结构，不存在液压油泄漏风险、摩擦片磨损问题，长期使用的维护成本更低。

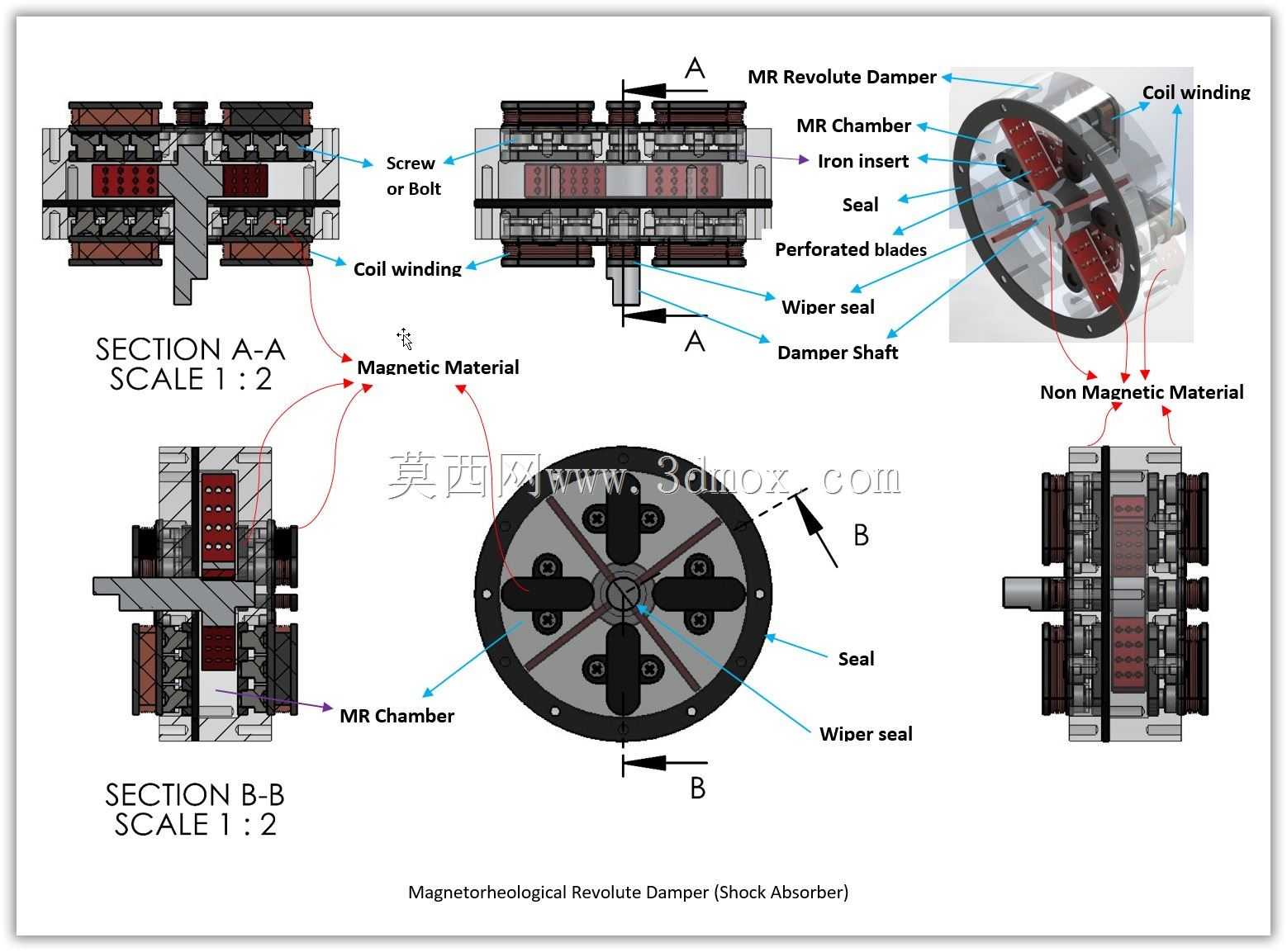

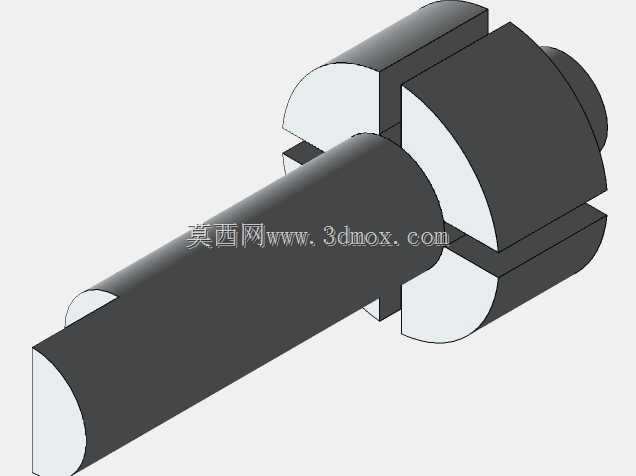

　　设计过程中针对磁路做了专门的优化，导磁部件采用高导磁率的低碳钢材质，非导磁部件采用铝合金材质，确保磁场主要集中在磁流变液的工作间隙内，减少磁漏，提升电流对阻尼力矩的调控效率，密封结构采用旋转轴用格莱圈与端面密封结合的方式，可承受磁流变液在高剪切状态下的压力，避免长期使用出现介质泄漏问题。转子与外壳之间的工作间隙控制在1mm左右，既保证磁流变液在磁场作用下能产生足够的剪切阻尼力矩，又不会因为间隙过小导致加工装配难度提升，摆臂与转轴之间采用平键连接加端面螺钉锁紧的固定方式，可传递足够的阻尼力矩，避免在大阻尼输出状态下摆臂与转轴之间出现相对转动。在实际选型适配时，需要注意该阻尼的最大输出阻尼力矩匹配上肢震颤抑制的需求，不可直接用于大负载的工业关节场景，安装时需保证旋转中心与人体关节旋转中心的同轴度误差控制在2mm以内，否则会在活动过程中产生额外的附加力矩，影响穿戴的舒适性与阻尼抑制效果。
