诺和诺德笔式胰岛素注射给药器结构设计

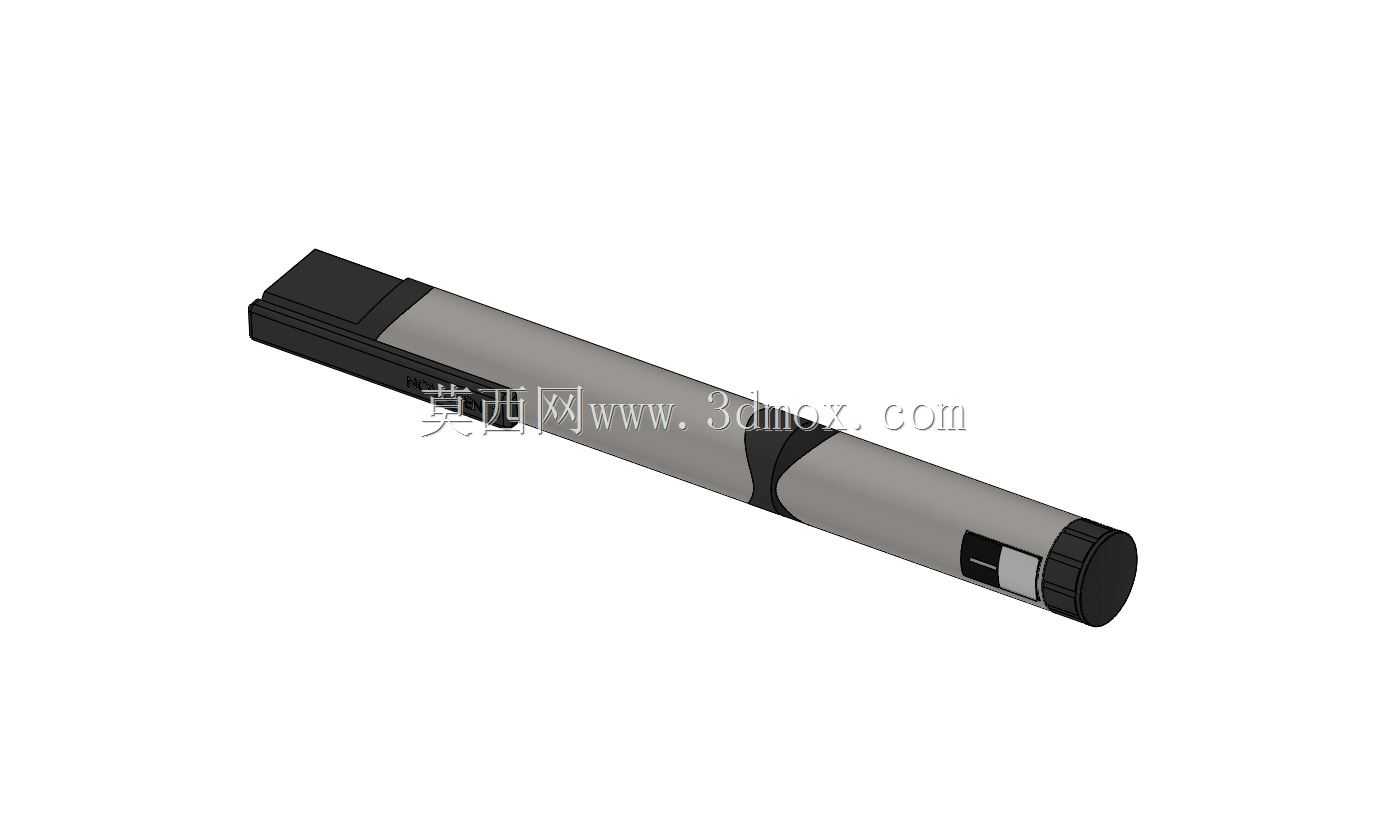

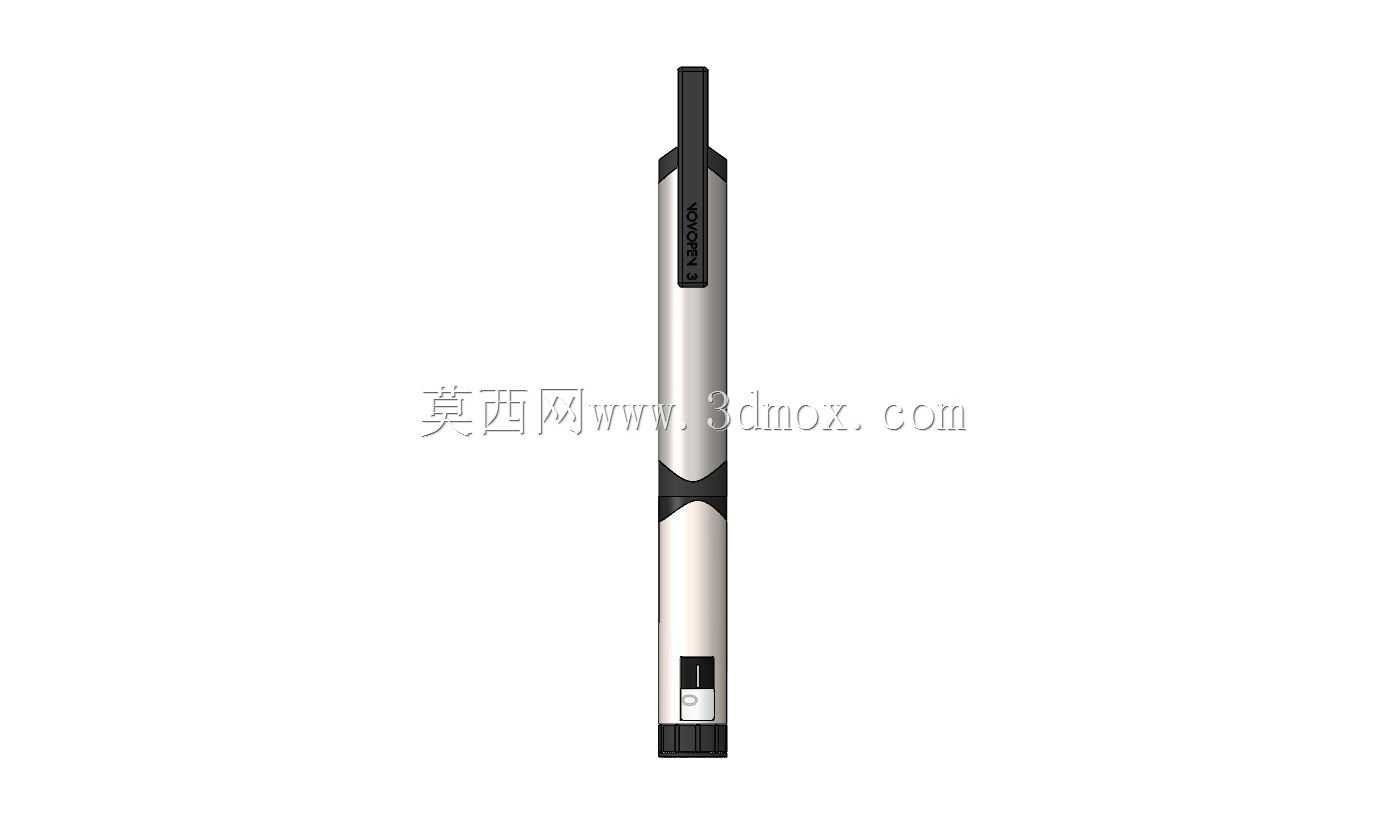

这款笔式胰岛素给药装置的三维结构设计，完全围绕日常居家自我给药、门诊医护快速给药的实际使用场景展开，没有冗余的装饰性结构，所有外观曲面、内部卡位都服务于握持稳定性、剂量调节精度与操作容错率。从实际使用的角度看，日常使用者多为长期需要胰岛素干预的糖尿病患者，其中包含大量中老年用户与手部精细动作控制能力较弱的人群，因此笔身主体的握持段做了微收腰的曲面过渡，直径控制在16mm左右，刚好适配成年人拇指与食指、中指的自然握持跨度，表面做了细微的磨砂纹理建模预留，避免手心出汗时操作打滑。

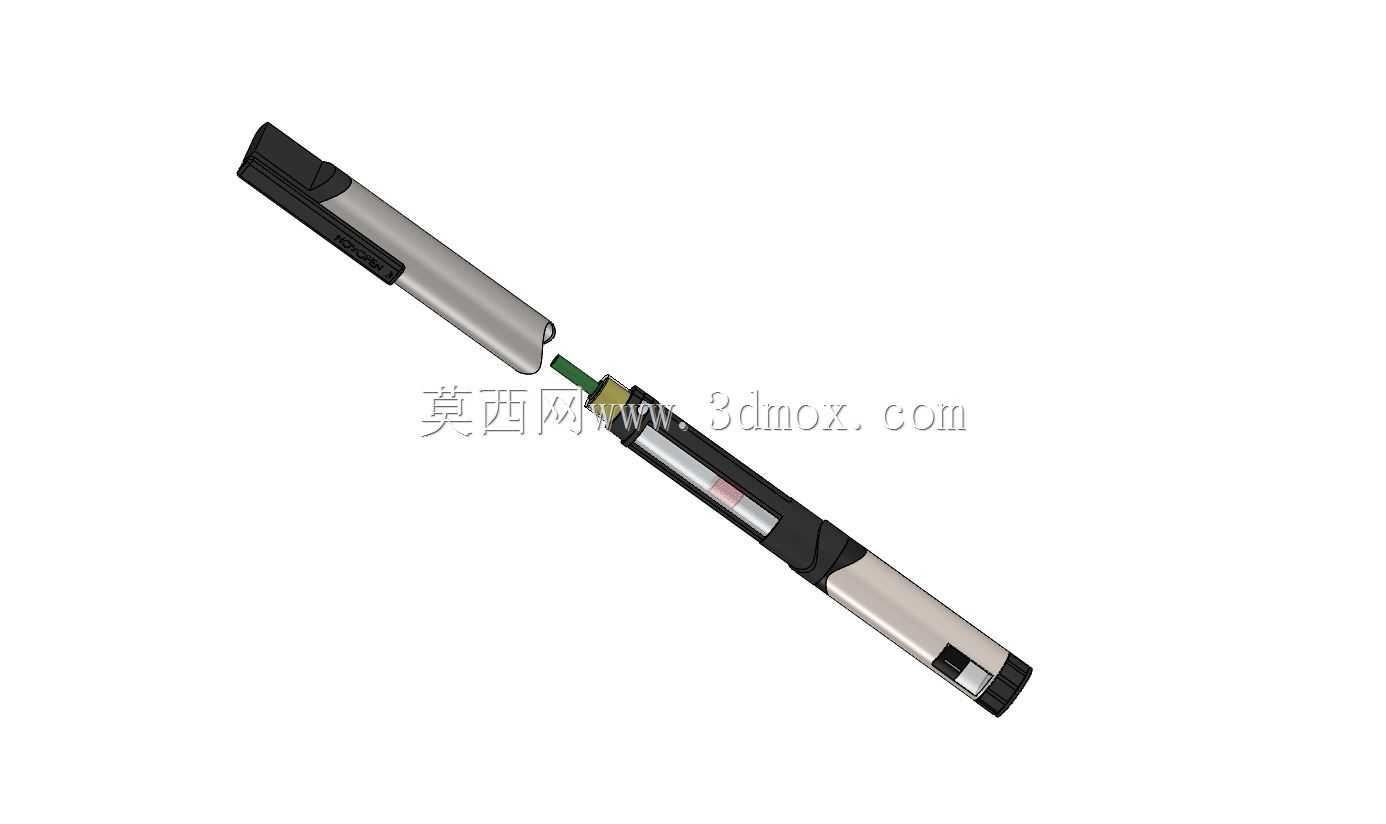

在功能结构的设计逻辑上，整个笔身采用三段式卡接结构，从上到下分别是注射推杆驱动段、药剂笔芯容纳段、针头安装段，各段之间的配合公差控制在0.05mm以内，既保证日常更换笔芯时拆装顺畅，又能避免日常携带时段间松脱漏液。剂量调节旋钮设置在笔身尾端，旋钮表面做了等距的防滑齿结构，每旋转一个卡位对应1个单位的胰岛素给药量，旋转过程有清晰的档位顿挫反馈，不需要使用者刻意紧盯刻度也能靠触感判断调节剂量，避免视弱用户出现给药剂量偏差。笔身侧面设置了狭长的透明视窗，视窗边缘做了凸起的防护筋，既可以直接观察内部笔芯的药剂剩余量，又能避免日常放置时视窗被硬物刮花影响观察。

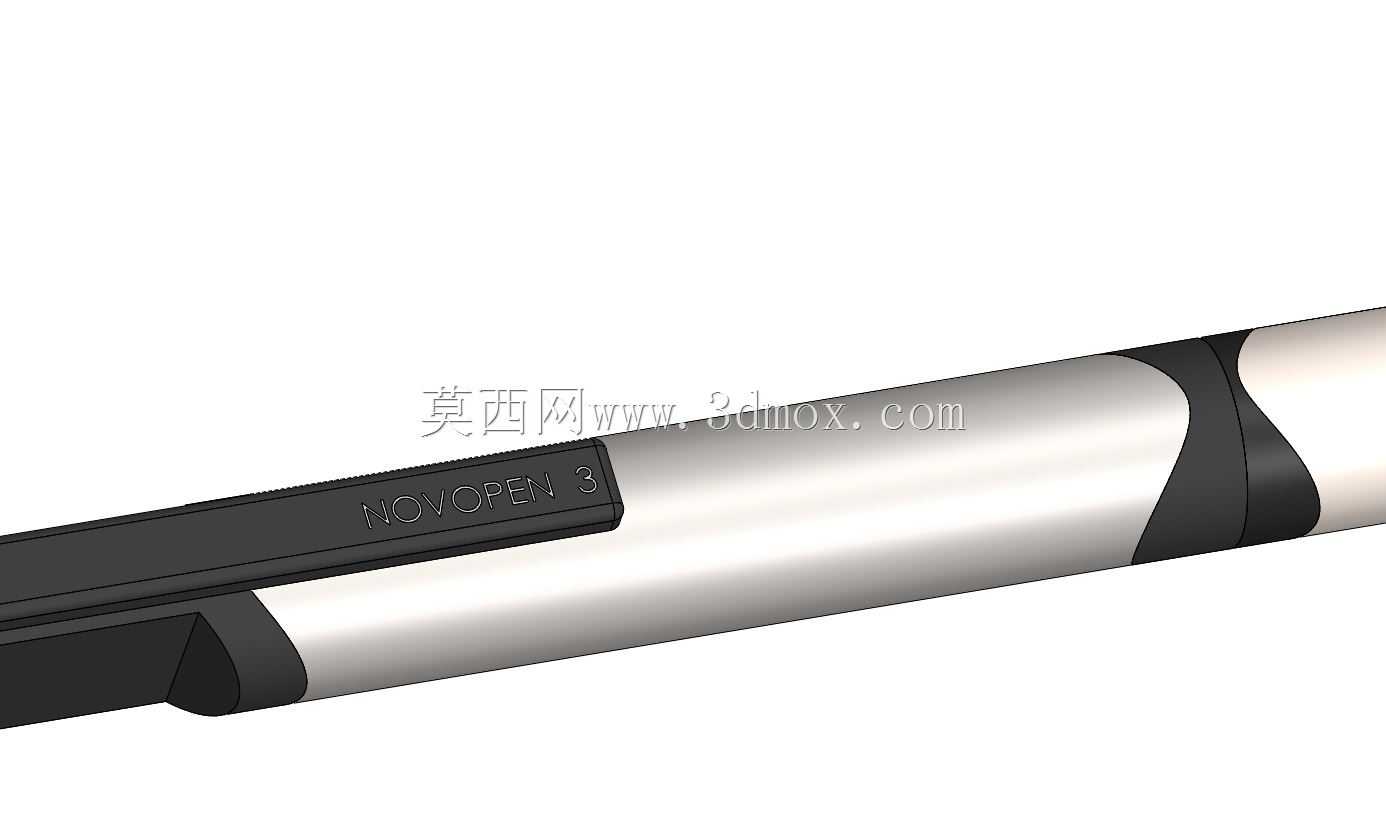

针头安装段的接口采用标准的胰岛素笔针通用螺纹规格，接口端面做了0.2mm的平面度公差要求，保证针头安装后与笔芯的胶塞定位同轴，避免注射时针头偏斜导致的漏液、注射疼痛问题。笔夹结构集成在笔身上段的侧面，夹片的弹力做了针对性的参数匹配，既可以稳定夹在衬衫口袋、笔记本封皮上携带，又不会因为夹力过大导致取笔时拉扯衣物。整个笔身的长度控制在150mm以内，收纳状态下可以轻松放入常规的裤兜、随身小包中，没有突出的棱角结构，避免携带时硌碰肢体或者刮蹭包内其他物品。

从结构设计的细节考量，驱动推杆的内部做了棘轮止退结构，一旦完成剂量调节按下注射键，推杆只会单向向前推进，不会因为外力误碰出现推杆回缩导致的给药剂量不足问题，注射完成后推杆会自动锁止，必须完成下一次剂量调节才能再次触发注射动作，从机械结构层面避免重复注射、剂量错误的风险。笔芯容纳腔的内径尺寸匹配市面上主流的3ml胰岛素笔芯规格，腔体内壁做了光滑的导向筋，更换笔芯时只需要将笔芯顺着导向筋推入即可自动定位，不需要反复调整对齐，降低老年用户的操作难度。

在外形的人机工程设计上，笔身的重量分布做了重心优化，整笔装配完成后的重心落在握持段的中心位置，手持注射时不会出现头重脚轻或者尾端坠手的问题，长时间握持也不容易产生手部疲劳。所有外露的边角都做了R0.5以上的圆角过渡，没有尖锐的棱边，即使是手部动作不稳的用户操作时，也不会被棱边划伤皮肤。整个结构没有采用复杂的异形零件，所有零部件都适配常规的注塑加工工艺，不需要特殊的模具抽芯结构，量产时的加工良率可以控制在较高水平，零部件之间的互换性强，后期维护更换配件不需要复杂的工装工具。
