腹腔镜培训用多轴万向追踪传感装置

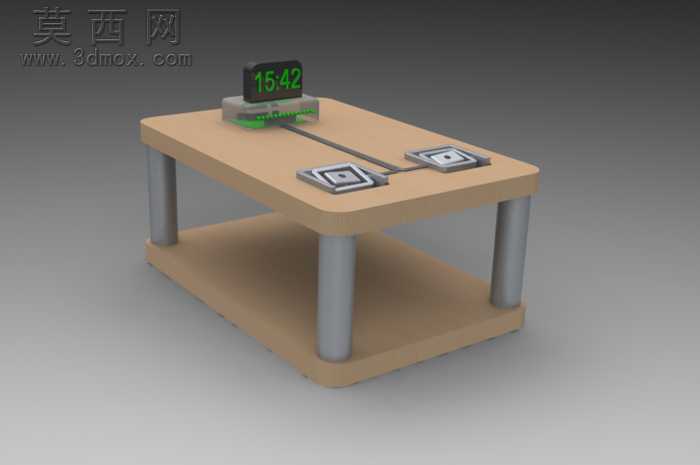

本作品为腹腔镜技能培训配套的传感追踪装置三维模型，采用SolidWorks完成全参数化建模，经Keyshot完成写实渲染输出。建模阶段以实际腹腔镜操作培训的功能需求为核心逻辑，首先搭建双层台架的基础结构：台架主体采用圆角矩形双层台面设计，台面边缘做均匀R角过渡处理，避免尖锐棱角不符合医用设备的安全设计规范，四根圆柱形支撑腿均匀分布在台面四角，连接上下两层台面形成稳定的框架结构，建模时对支撑腿与台面的装配位置做同轴度约束，保证整体结构的装配合理性。台面上层的功能组件建模遵循功能优先的设计思路：两个万向追踪传感器模块对称排布在台面操作区域，模块外壳做方形圆角造型，表面设置定位标识纹理，用于匹配操作器械的追踪定位点，建模时对传感器内部的感应触点做简化结构表达，既还原功能结构特征又避免模型面数冗余；台面上方设置集成式显示模块，模块包含底座与数显屏两部分，数显屏表面做半透明玻璃材质赋予，模拟真实显示屏的显示效果，屏幕上的数字标识采用贴图方式实现，还原设备运行时的参数显示状态。渲染阶段针对不同部件匹配对应材质：台面采用浅米色哑光医用塑料材质，调整粗糙度参数模拟医用级ABS塑料的细腻磨砂质感，支撑腿采用银灰色哑光金属材质，添加轻微的环境反射效果还原铝合金支撑件的金属质感，传感器模块采用深灰色工程塑料搭配局部亮面装饰件，数显屏采用半透明玻璃材质搭配黑色屏幕边框，显示数字做自发光材质处理，提升模型的真实感。整体设计围绕腹腔镜操作培训的运动追踪需求，将多轴万向追踪的传感结构与培训操作台整合，通过单片机集成实现操作运动数据的采集与实时显示，可直观展示培训过程中器械的运动轨迹、操作幅度等关键信息，为腹腔镜操作技能培训提供具象的设备结构参考，模型各部件间保留合理的装配间隙，可直接用于后续的结构验证、演示动画制作等场景。
