复古航海六分仪精密结构三维建模

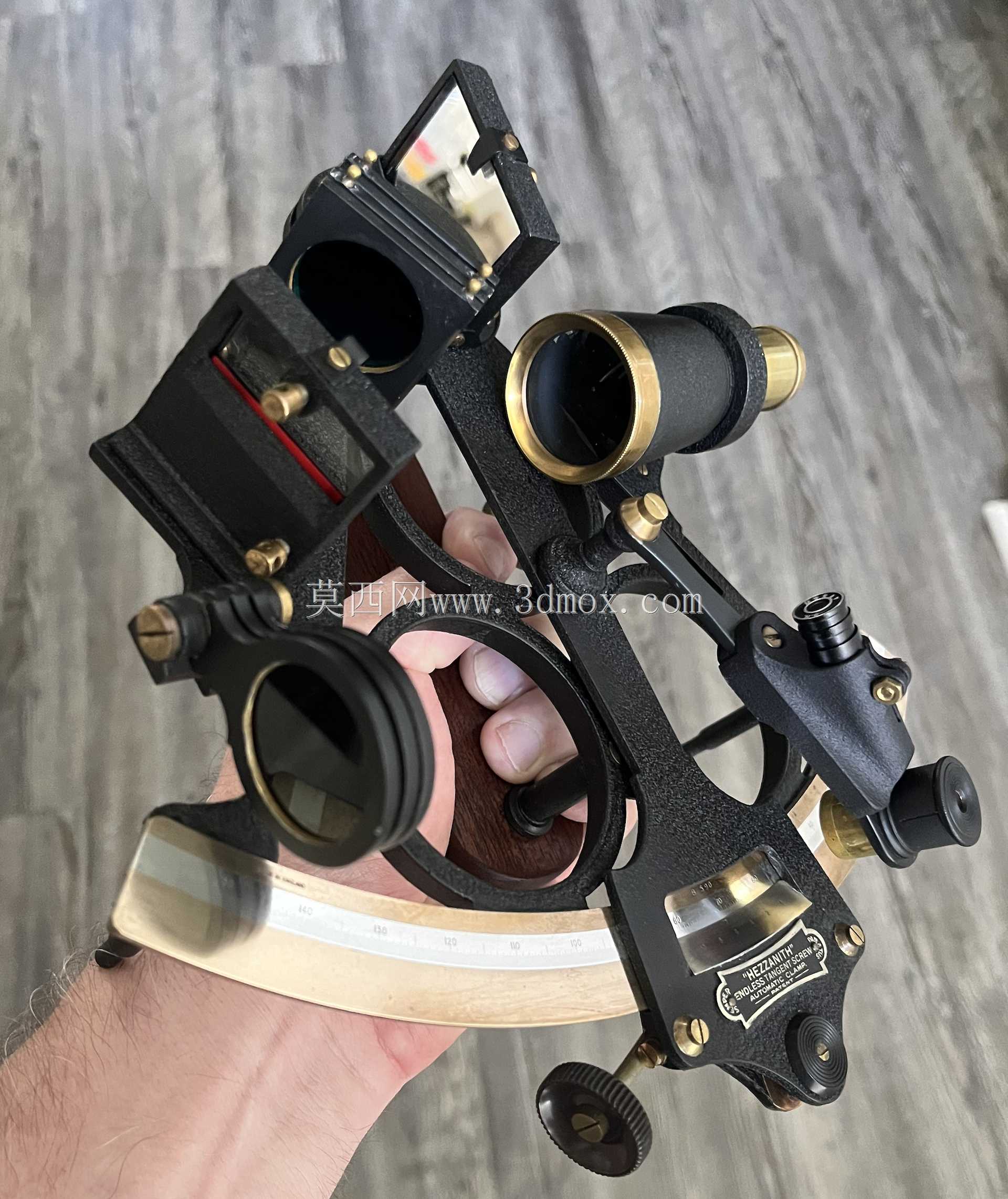

　　本次建模的六分仪属于传统航海光学导航测量器具，核心应用场景集中在船舶远洋航行的天体高度角测量环节，可通过观测天体与海平线的夹角，配合航海天文历解算船舶所在经纬度，是卫星导航技术普及前船舶跨洋航行的核心定位器具，即便在现代航海体系中，也作为应急备份导航设备配备在远洋船舶上，同时也是航海仪器收藏、复古场景复原领域的核心展示器具。从功能特性来看，该六分仪采用无尽正切螺旋游标尺读数结构，相较于传统游标式六分仪，读数精度更高，螺旋微调机构可实现观测角度的连续平滑调整，消除了传统游标卡滞带来的测量误差；设备集成的望远观测镜组带有遮光滤镜切换结构，可在观测太阳等强光源天体时切换不同透光度的遮光片，避免强光损伤观测者视力，镜筒调焦机构可适配不同视力观测者的使用需求，保证观测视场内海平线与天体成像清晰重合。

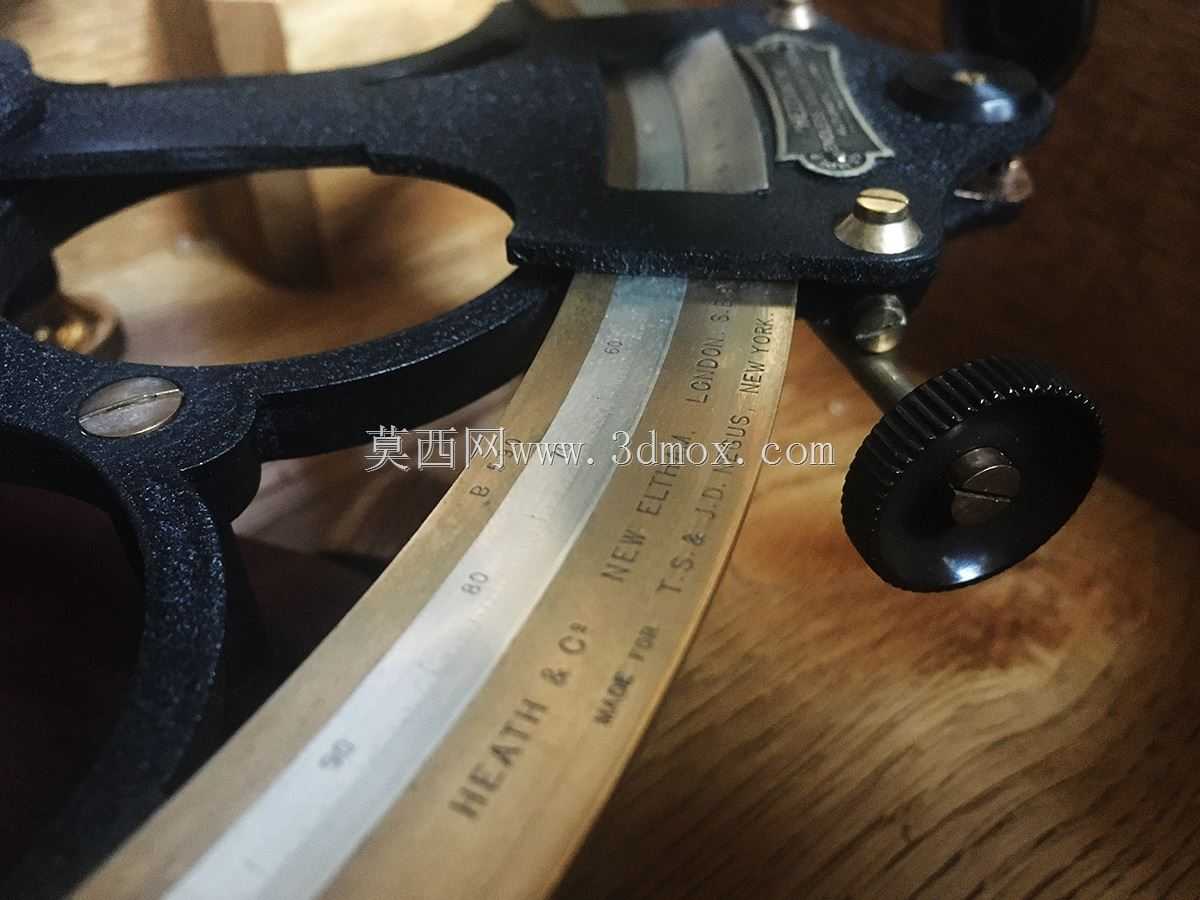

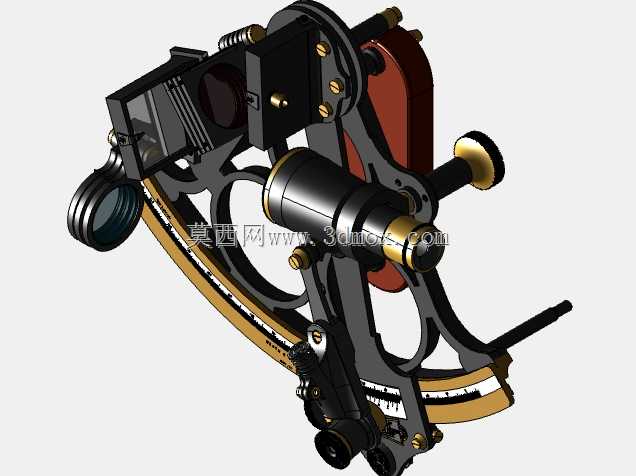

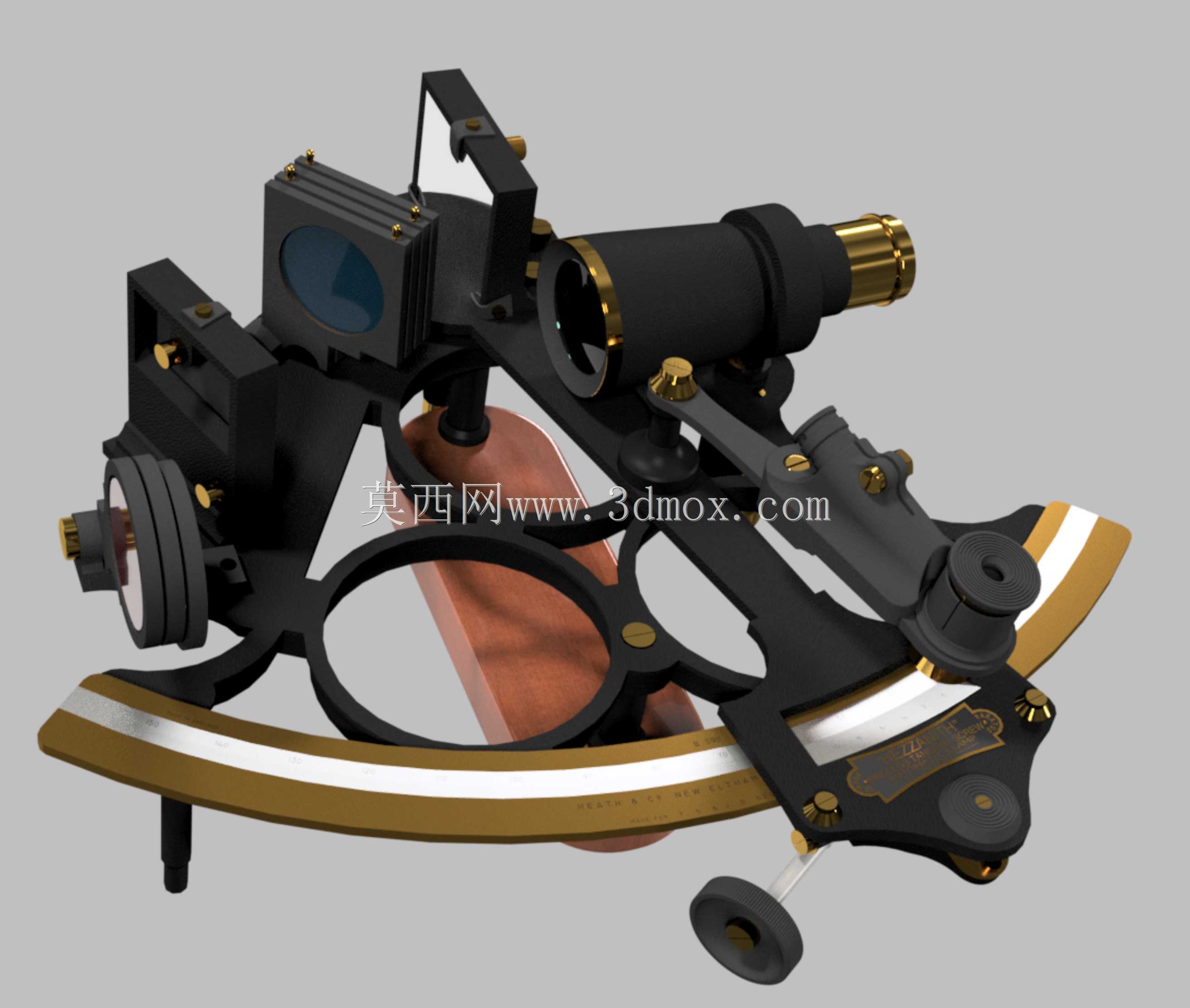

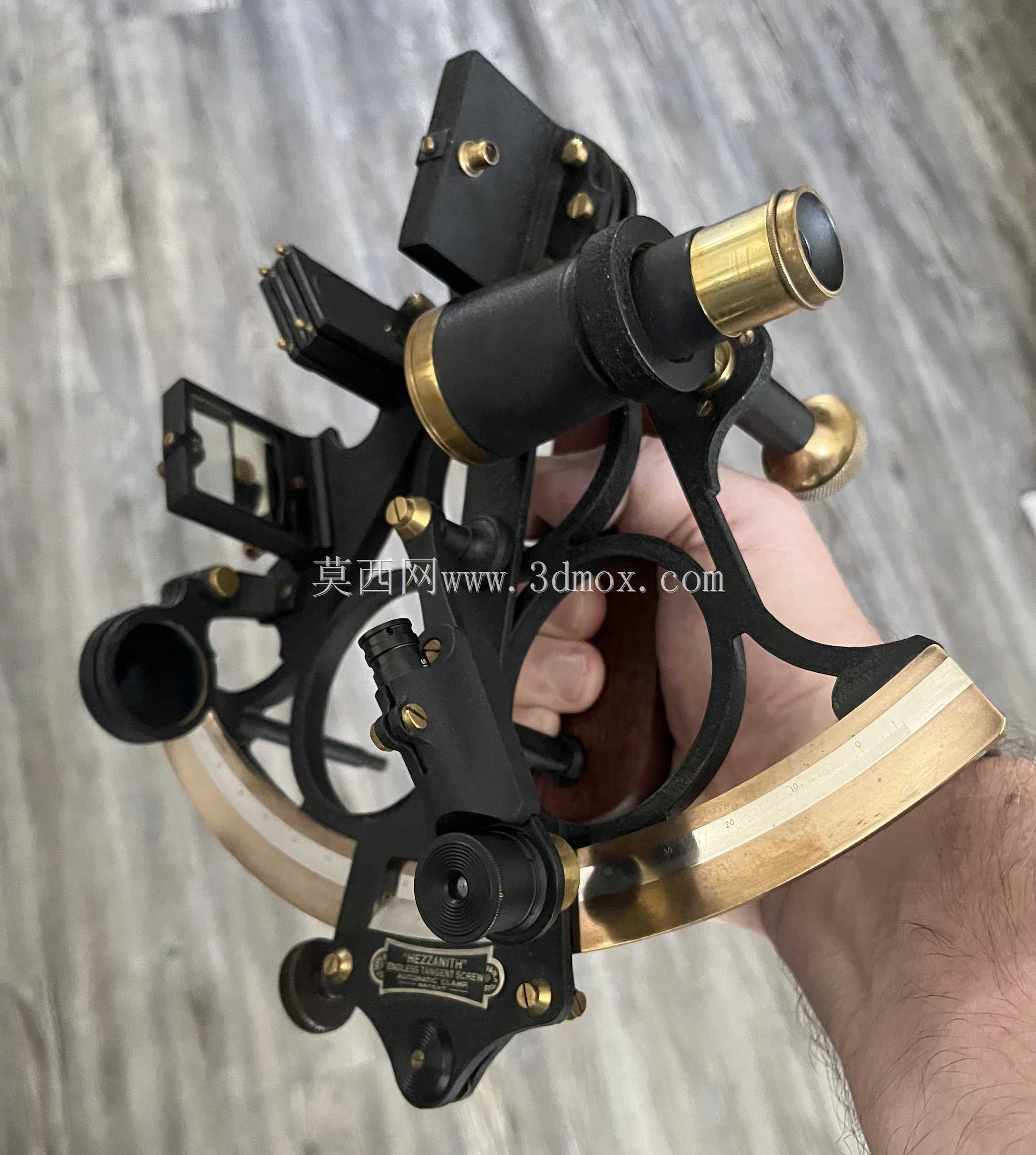

　　设备的弧形刻度架采用黄铜材质基体，表面做精密刻度蚀刻，刻度弧的曲率半径经过严格校准，保证角度读数与实际转角的线性对应，架体上的握柄采用实木包覆结构，既提升握持手感，也可避免金属材质在低温环境下直接接触皮肤造成的不适，同时降低手持观测时的手部抖动对测量精度的影响。建模过程中首先从测量基准入手，先确定刻度弧的圆心基准点，所有转动构件的回转轴均与该基准点重合，避免出现装配干涉与转动卡滞的问题；望远系统的光轴与刻度弧平面保持平行，保证观测视场的角度变化与刻度盘读数完全对应，游标尺的滑动副采用间隙配合设计，预留0.02mm的装配间隙，既保证滑动顺畅，也不会因间隙过大造成读数偏差。

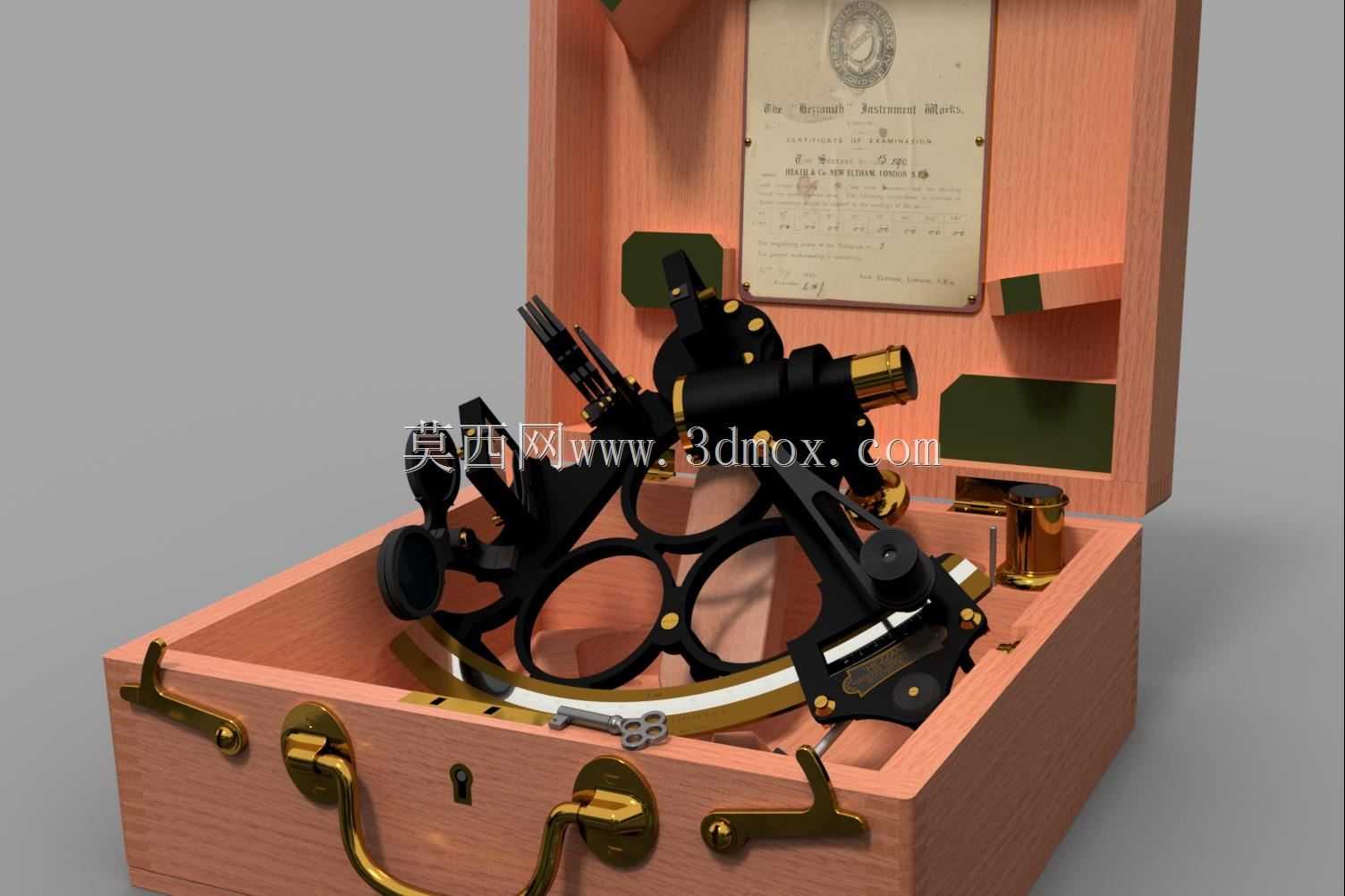

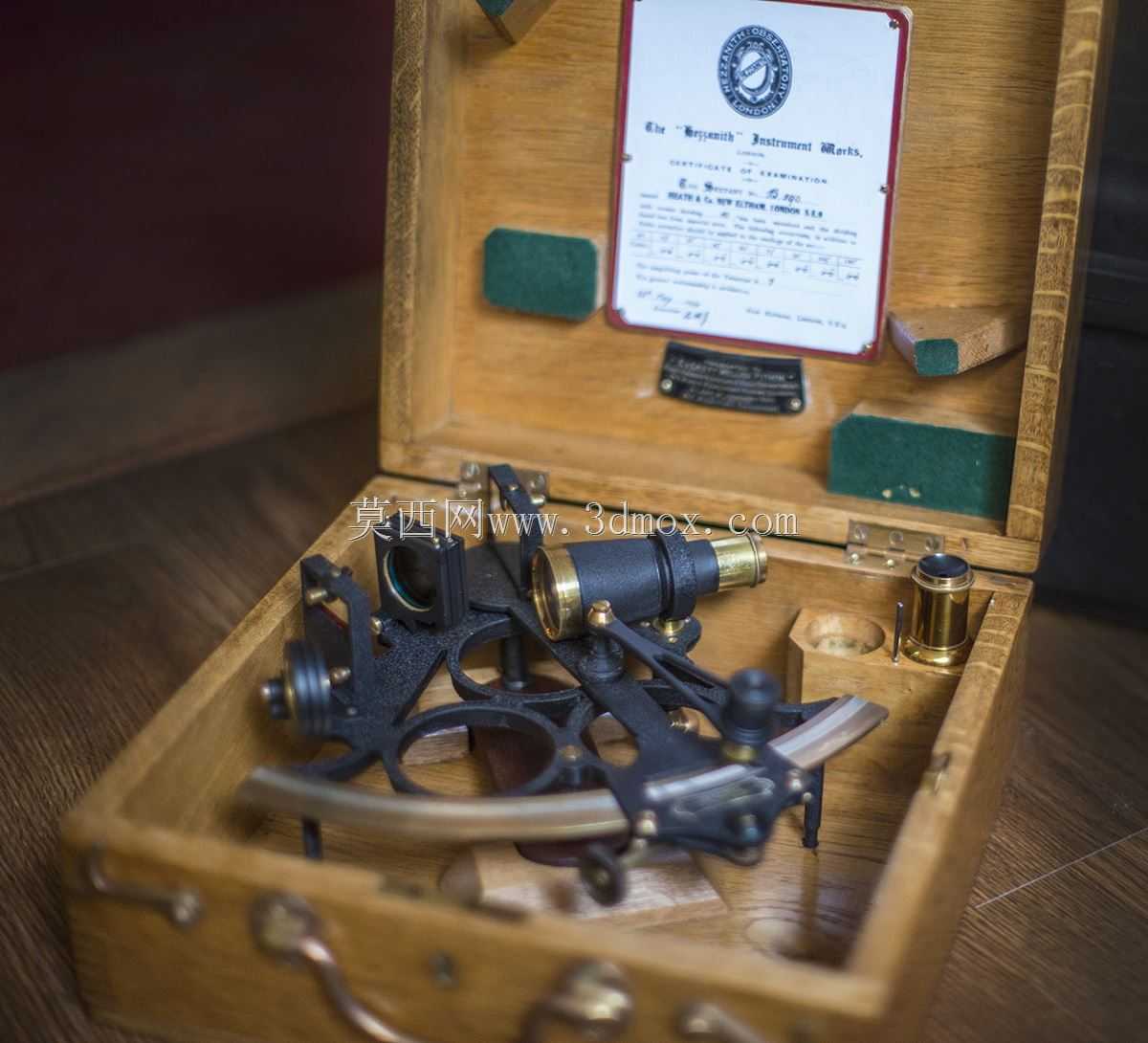

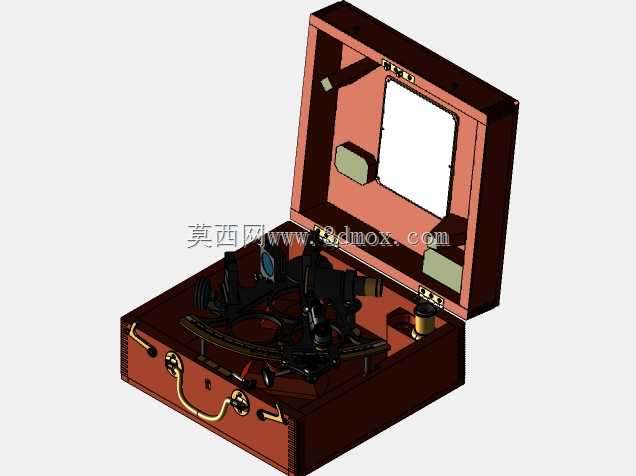

　　设备附带的收纳盒采用榫卯拼接结构建模，内部衬垫的型腔完全匹配六分仪的外形轮廓，可在收纳状态下对镜组、刻度架等精密构件形成缓冲防护，避免运输过程中的磕碰造成光学元件偏移、构件变形。配套设计的辅助照明组件采用嵌入式LED结构，安装在刻度架的侧方位置，光线以低角度斜射在游标尺刻度面上，既保证夜间观测时刻度清晰可读，也不会产生眩光干扰观测者通过望远镜捕捉天体目标。从安装边界与外形尺寸来看，该六分仪整体握持状态下的轮廓尺寸适配成年人单手握持操作需求，刻度弧的转动范围覆盖-5°到135°的测量区间，可满足太阳、月亮、恒星等不同天体的高度角测量需求，各转动关节的锁紧机构采用旋钮式结构，锁紧力矩控制在0.2N·m左右，既可以在观测到位后锁定角度读数，也不会因锁紧力过大造成构件变形。

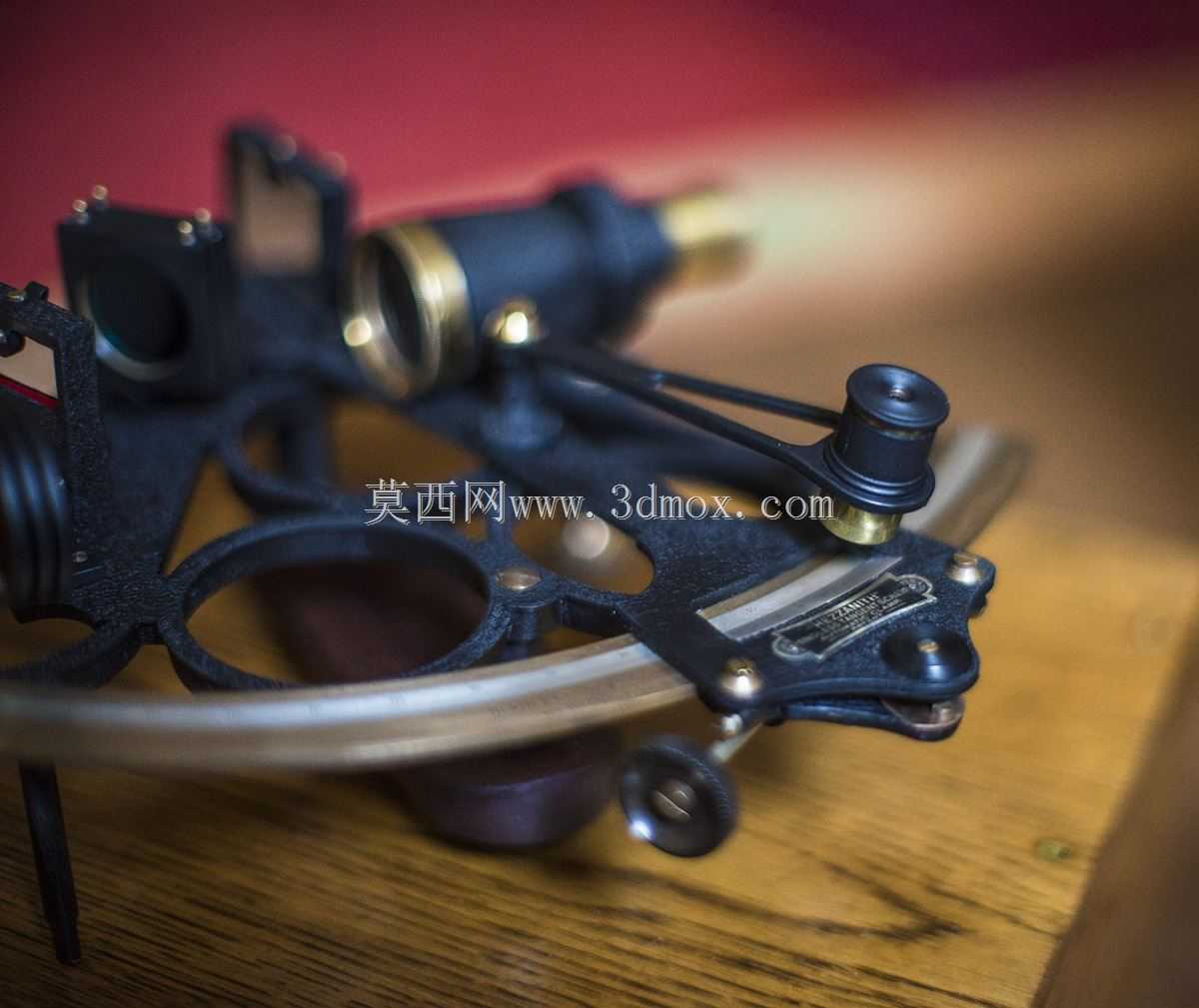

　　建模时对所有活动构件的运动行程做了限位设计，比如滤光片的切换转轴设置了档位限位，每个档位对应一片滤光片完全切入/切出光路，避免出现滤光片半遮挡光路的情况；望远镜的调焦行程设置了前后限位，防止调焦过度造成镜筒脱落。游标尺与刻度弧的接触位置设计了耐磨衬垫结构，减少长期反复滑动造成的刻度面磨损，保证测量精度的长期稳定性。设备底部的支撑脚可在桌面观测时提供稳定支撑，解放观测者双手进行读数记录，支撑脚的高度可微调，保证放置在不平整桌面时刻度弧处于水平状态，减少测量系统误差。
