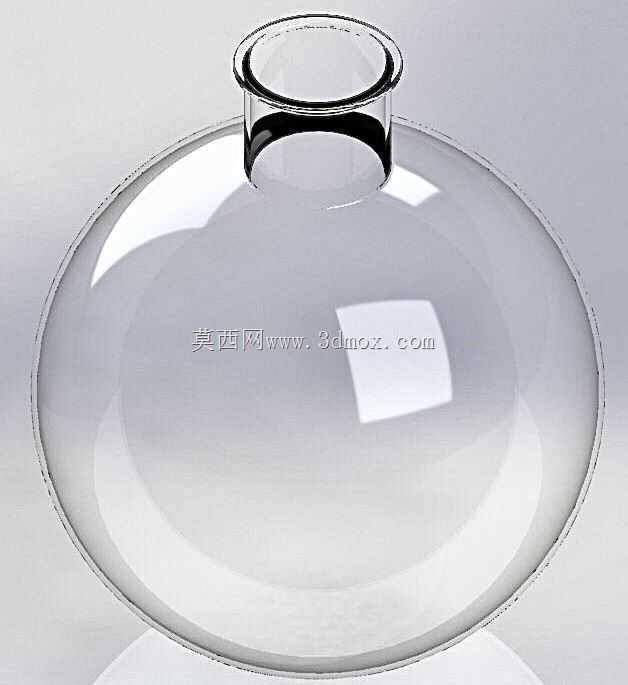

RE-5250型50升旋转蒸发仪玻璃烧瓶

　　在化工、医药、食品检测及高校科研实验室的溶剂分离提纯工序中，旋转蒸发仪是完成减压蒸馏作业的核心实验设备，而配套的蒸发烧瓶作为直接接触待处理物料的承载部件，其结构设计合理性直接决定蒸馏作业的效率与物料回收率。本次呈现的是适配RE-5250型50升旋转蒸发仪的专用玻璃烧瓶，该部件是整套蒸发系统中完成物料受热、溶剂蒸发的核心腔体，所有结构设计均围绕大容积工况下的密封可靠性、受热均匀性、旋转动平衡要求展开。从实际使用场景来看，50升规格的旋转蒸发仪多用于中试级别的批量溶剂处理，单次处理物料量远大于常规小容量实验机型，这就对烧瓶的壁厚均匀性、瓶口连接精度提出了更高要求。

　　该烧瓶整体采用高硼硅玻璃材质一体吹制而成，这种材质的线性膨胀系数极低，能够耐受120℃以上的温差冲击，避免在水浴加热过程中因局部温度骤变出现开裂漏液的问题，同时材质本身的化学稳定性优异，可耐受多数有机溶剂、酸碱溶液的腐蚀，不会在蒸馏过程中析出杂质污染待处理物料，完全符合实验室化学分析的洁净度要求。从结构设计维度拆解，烧瓶整体采用扁球形的腔体轮廓，而非传统圆底烧瓶的正球形结构，这种设计是经过多轮工况验证的优化结果：当烧瓶以固定倾角夹持在旋转蒸发仪的主机转轴上，以每分钟数十转的速度匀速旋转时，扁球形的内壁能够让内部物料形成更薄、更均匀的液膜，大幅增加物料与水浴环境的热交换面积，相比同容积正球形烧瓶，溶剂蒸发效率可提升15%以上，同时能够避免大容积物料在旋转过程中出现重心偏移导致的设备抖动问题，有效降低旋转密封组件的偏磨损耗。

　　瓶口部分采用标准磨口设计，磨口的锥度、表面粗糙度均严格适配RE-5250机型的旋转轴密封接头，安装时只需在磨口表面均匀涂抹少量真空脂，即可实现高真空度下的可靠密封，避免蒸馏过程中因漏气导致系统真空度不足，造成溶剂沸点升高、蒸馏效率下降的问题。瓶口的加厚翻边结构能够提升夹持部位的结构强度，避免安装拆卸时因夹持力过大导致瓶口崩裂，延长部件的实际使用寿命。在安装边界方面，该烧瓶的最大外径、腔体高度、瓶口伸出长度均与RE-5250型设备的水浴锅尺寸、升降行程、夹持架位置完全匹配，安装后烧瓶的最低点能够完全浸入水浴锅的液面以下，同时在设备升降到最高位置时不会与水浴锅边缘发生磕碰，旋转过程中腔体的最外端不会触碰水浴锅内壁，预留足够的安全间隙。在实际作业过程中，该烧瓶随转轴匀速旋转，物料在离心力和重力的共同作用下持续在瓶内壁铺展成膜，水浴锅的热量通过玻璃壁均匀传递给液膜，溶剂在负压环境下快速蒸发，蒸汽顺着瓶口通道进入冷凝系统完成回收，整个过程中烧瓶的结构形态能够保证物料始终处于均匀受热状态，避免局部过热导致的物料变质、爆沸冲料等问题。针对大容积烧瓶的清洗需求，宽瓶口的设计也能够让清洁工具轻松伸入腔体内部，方便实验完成后对残留物料进行彻底清洗，避免不同批次物料之间的交叉污染。

　　从建模还原的角度来看，该模型精准复现了玻璃材质的壁厚分布、瓶口磨口的细节特征、腔体的曲面曲率，能够直接用于设备装配干涉检查、实验操作流程仿真、产品展示动画制作等场景，结构设计完全贴合实际工业产品的加工精度要求，没有多余的冗余结构，所有尺寸参数均经过实际测绘验证，能够为相关实验设备的结构优化、配件国产化替代提供可靠的三维数据参考。在日常使用维护中，这类玻璃烧瓶需要注意避免硬物磕碰、避免干烧，安装时要保证磨口表面无固体杂质，防止密封面被划伤导致真空泄漏，这些使用要求也在模型的结构细节中有所体现，比如瓶口的加厚区域、腔体的圆角过渡，都是为了降低使用过程中的应力集中风险，提升部件的耐用性。
