炭黑批量生产用FSM-EXP金属框架设备

　　这套金属框架承载的设备，核心服务于含富勒烯组分的炭黑细粉量产场景，在特种炭黑制备生产线中承担核心反应与物料暂存、输出的功能，适配对炭黑粒径、纯度有严苛要求的下游应用，比如高端导电材料、特种橡胶改性、新能源电极材料制备等领域的生产线配套。从结构布局来看，整套设备采用型钢焊接成型的蓝色框架作为承载基体，框架底部做了双层方管焊接的承托结构，底部预留了100mm左右的叉车作业空间，方便整机组装完成后在车间内的转运与就位，框架支脚位置预留了M16的地脚螺栓安装孔，现场安装时可直接通过膨胀螺栓与混凝土地面固定，抵消设备运行时的管路振动影响，安装边界要求设备周边预留不小于800mm的操作维护通道，尤其是罐体快开结构的操作侧，要预留足够的开盖操作空间，避免干涉。

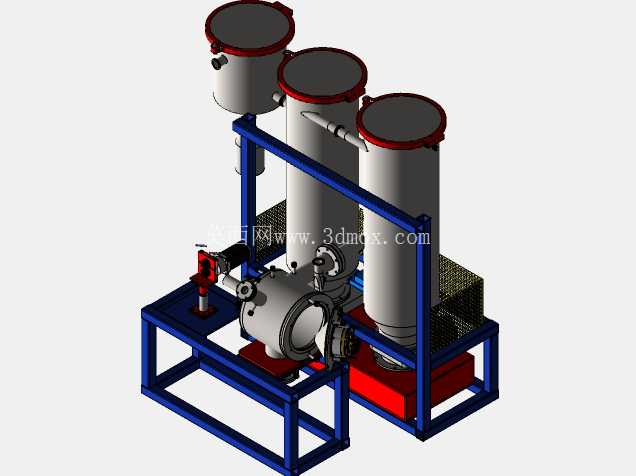

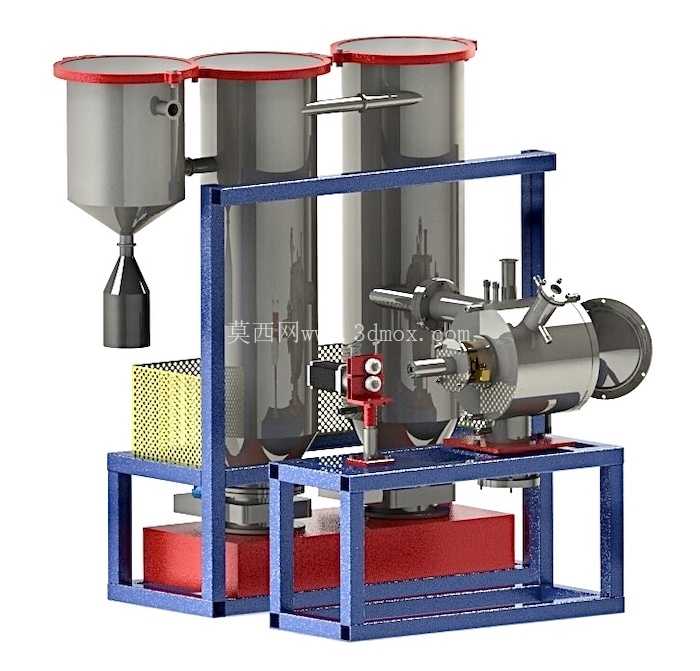

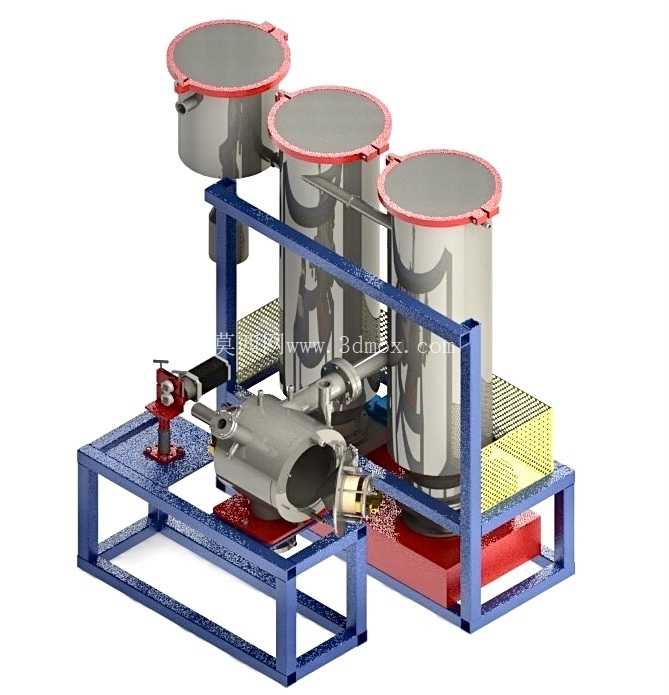

　　三个立式圆柱形罐体沿框架长度方向并排布置，罐体顶部采用快开式卡箍密封结构，边缘做了红色密封压边，既可以保证罐体工作时的密闭性，防止细粉物料外泄，也能在更换内部滤材、清理残留物料时快速开盖，减少停机维护时间。罐体底部通过锥形过渡段连接到横向布置的主处理腔体，主腔体采用卧式筒型结构，一端设置了带手轮调节的密封端盖，端盖上集成了出料调节机构，可根据生产需求调整细粉输出的速率，手轮操作位置的高度设置在1.2米左右，符合一线操作人员站立操作的人机工程学要求，不需要额外垫高即可完成调节操作。

　　框架上在罐体与主腔体之间的位置，铺设了钢格板操作平台，平台表面做了防滑齿形处理，操作人员可站在平台上完成罐体顶部的操作、管路检查等作业，平台边缘设置了挡边，防止工具滑落。设备的管路连接全部采用法兰对接结构，管路走向沿框架横梁布置，通过管卡固定在框架型材上，避免管路悬空产生振动，同时减少了管路占用的外部空间，让整套设备的结构更紧凑。从设计思路上，这套设备优先考虑了粉体生产过程中的密闭性要求，所有物料接触部位的连接都做了密封处理，避免炭黑细粉泄漏造成车间粉尘污染，同时框架采用模块化焊接结构，三个罐体的安装位置都设置了定位挡块，现场组装时不需要反复调整定位，可快速完成罐体与框架的装配，缩短现场安装周期。

　　主腔体的安装支座采用了减震垫结构，将腔体与框架之间做软连接，减少腔体内部物料搅拌、输送时产生的振动传递到框架上，降低设备运行时的整体噪音。设备的整体外形长度控制在2.2米左右，宽度1.1米，高度2.3米，属于中小型量产设备，既可以单独作为小型炭黑制备单元使用，也可以多台并联接入大型生产线，提升整体产能，单台设备的日产能可稳定达到850克合格细粉，适配小批量高附加值特种炭黑的生产需求，不会出现大设备做小批量产品时的物料残留多、切换成本高的问题。在结构强度设计上，框架的主承托梁采用了加厚矩形管，可承受满料状态下三个罐体加上主腔体的总重量，满载时框架的最大变形量控制在0.5mm以内，不会因为长期承重出现结构变形，影响罐体与管路的对接精度。罐体底部的红色支撑座采用了铸件结构，与框架之间通过螺栓固定，既可以分散罐体的承重，也能起到一定的减震作用，避免罐体与框架硬接触产生的共振。设备的出料端位置预留了外接输送管路的法兰接口，可直接对接下游的粉体收集、包装设备，不需要额外做转接结构，减少了现场配管的工作量。
