炭黑合成室电极自动送进移动装置

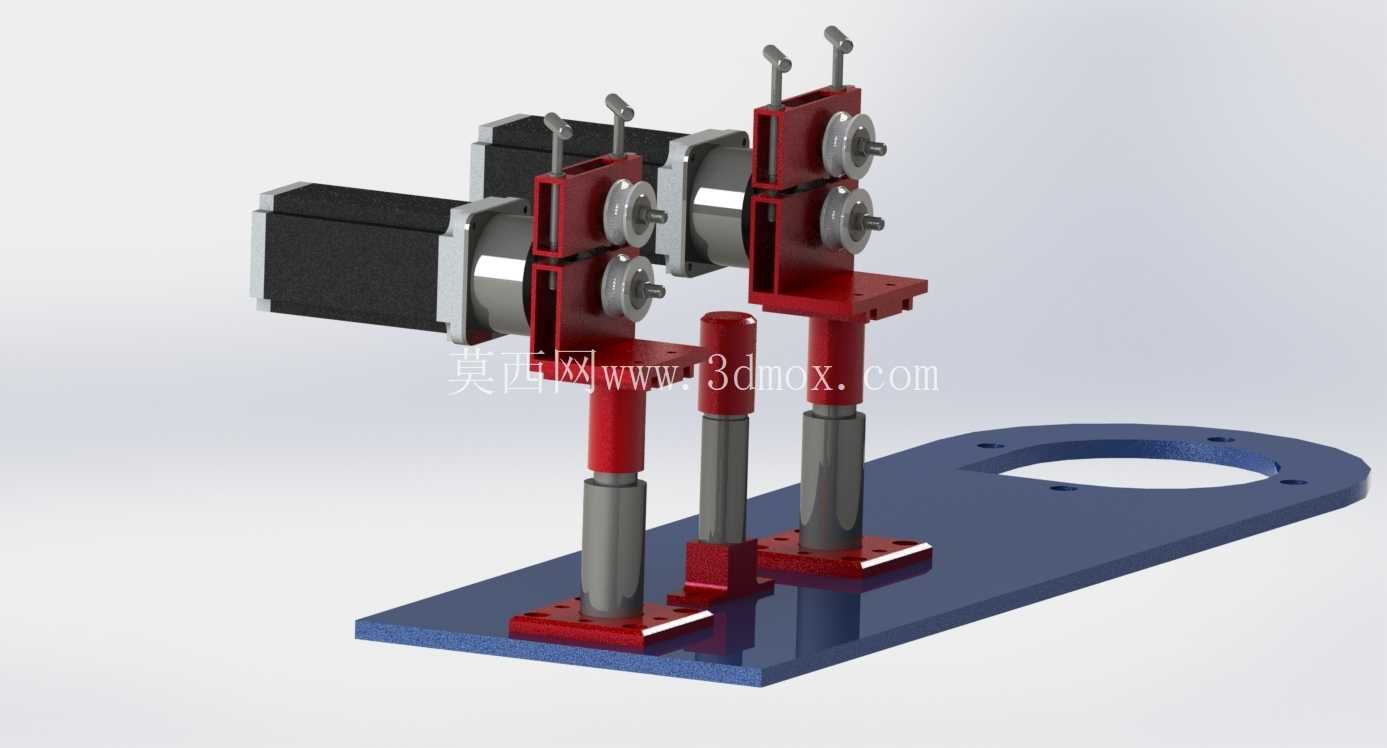

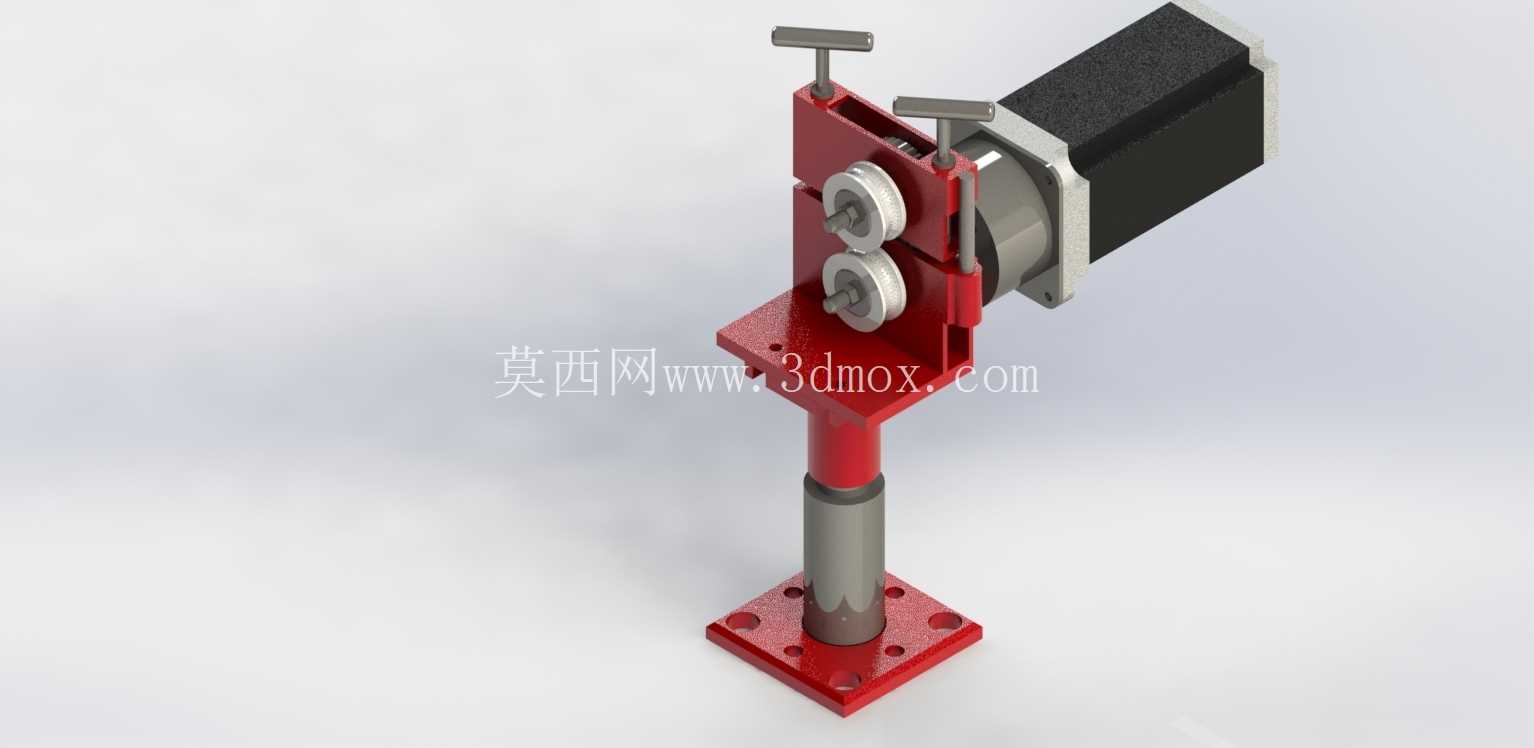

　　在炭黑生产的连续化作业线中，电极的稳定送进直接关系到炭黑合成室的反应稳定性，这套移动装置正是针对该场景开发的专用送进执行机构，核心作用是将棒状电极按照设定速率平稳送入炭黑合成反应腔，避免送进卡顿、打滑导致的电弧不稳、反应参数波动问题。整套装置采用立式立柱支撑结构，底部为方形带安装孔的法兰底座，安装时可通过螺栓直接固定在合成室侧壁的安装基准面上，底座的四个安装孔采用长圆孔设计，允许安装时进行±5mm的位置微调，抵消安装面加工误差带来的装配偏差，立柱主体分为上下两段，下段为表面做硬化处理的导向支撑段，上段为承载滚轮组件的安装段，两段之间通过轴肩定位，保证同轴度误差控制在0.02mm以内，避免滚轮组件倾斜导致电极送进方向偏移。

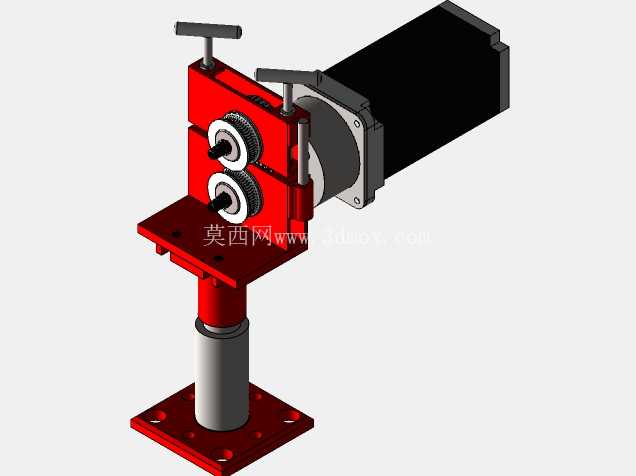

　　驱动端采用伺服电机直连滚轮组的传动方案，省去了额外的减速传动环节，传动间隙控制在0.1mm以内，可实现电极送进速度的无级调节，匹配不同反应工况下的电极消耗速率。滚轮组件采用上下对压的双轮布局，两个滚轮的轮面加工有与电极直径匹配的圆弧槽，槽面镶嵌聚氨酯或硅胶材质的防滑衬层，衬层表面加工有细密的环形槽，进一步增大与电极表面的摩擦力，即使电极表面附着少量炭黑粉尘，也能保证足够的摩擦驱动力，避免送进过程中出现打滑、送进量不准的问题。滚轮组件的上方设置了两个T型手柄调节结构，转动手柄可调整上滚轮的压紧力，适配不同直径、不同表面粗糙度的电极棒，压紧力调整范围可通过手柄的转动圈数直观控制，避免压力过大压伤电极表面，或是压力过小导致驱动力不足。

　　整套装置的安装边界紧凑，从底座安装面到电机尾部的总伸出长度控制在合理范围内，不会过多占用合成室周边的操作空间，侧面预留的走线槽可将电机动力线、编码器线规整收纳，避免生产现场的高温、粉尘环境对线束造成损伤。从结构设计逻辑来看，这套装置优先保证了送进过程的稳定性与维护便捷性，滚轮的防滑衬层采用快拆式安装结构，当衬层磨损到极限时，无需拆解整套滚轮组件，只需松开侧面的紧固螺钉即可更换衬层，大幅缩短现场维护的停机时间；立柱与底座之间采用止口定位，当需要对装置进行整体拆装维护时，重新装配后无需重新校准送进方向的同轴度，可直接恢复原有安装精度。

　　在实际生产应用中，这套装置可适配直径在10-30mm区间的石墨电极，送进速度调节范围覆盖0.5-50mm/min，完全匹配炭黑合成过程中电极的正常消耗速率，双轮对压的结构也能避免电极送进过程中出现弯曲、跑偏问题，保证电极端部始终处于反应腔的最佳反应位置，减少因电极位置偏差导致的产品质量波动。装置的所有外露金属部件均做了耐高温防腐处理，可适应合成室周边长期高温、存在炭黑粉尘的作业环境，不会因为长期接触腐蚀性气氛出现锈蚀、卡滞问题，运动副位置均加装了防尘密封圈，避免炭黑粉尘进入滚轮轴承、调节螺杆的配合间隙，延长部件的使用寿命。
