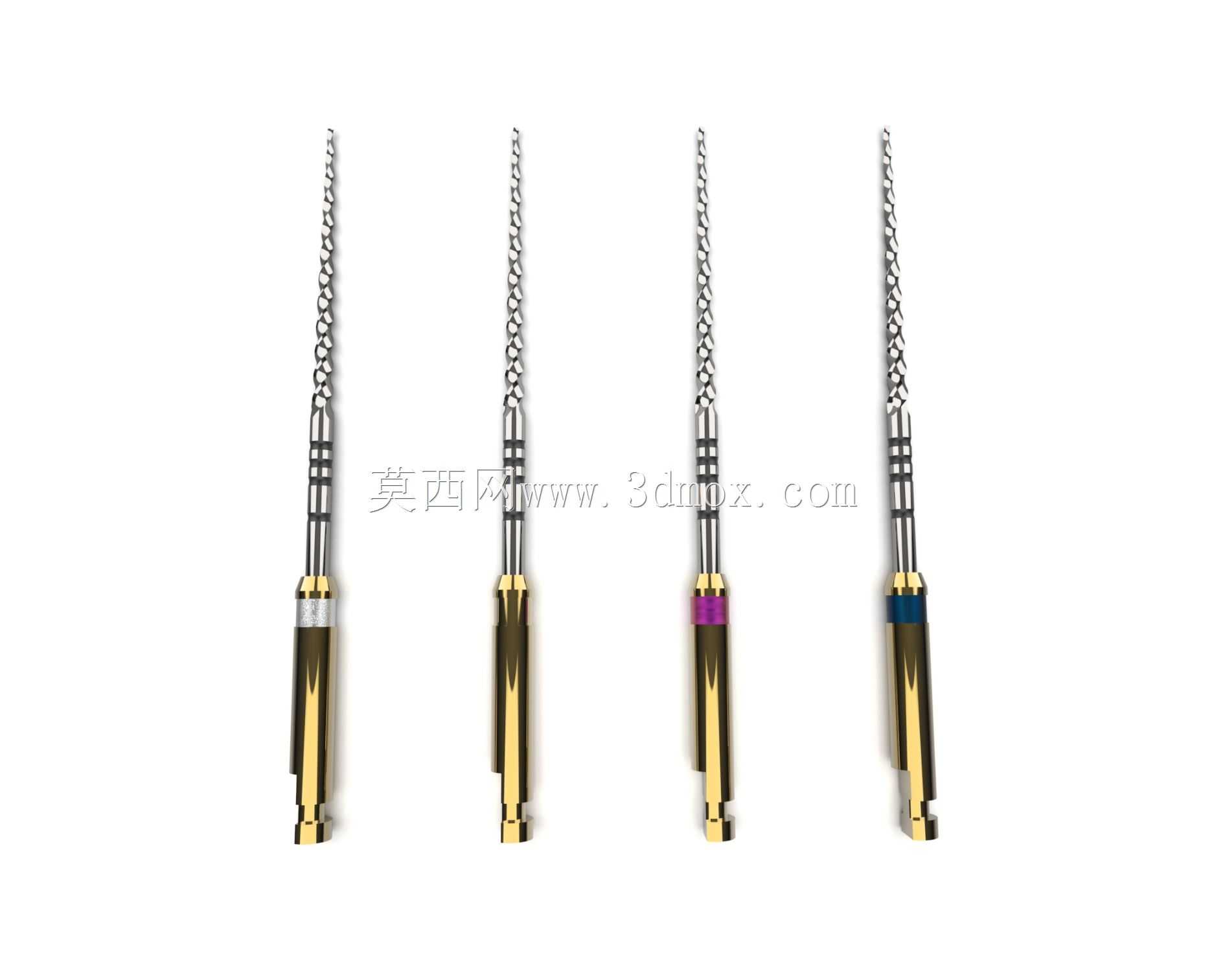

牙科诊疗用根管锉精细结构三维设计

在口腔临床的根管治疗流程中，根管锉是完成根管清理、成形工序的核心手持操作器械，其结构设计的合理性直接决定根管预备的精度，进而影响整个根管治疗的远期效果。日常临床场景里，这类器械需要适配不同直径、不同弯曲度的天然牙根管，既要能顺着根管的自然走行深入根尖区域，又要在切削根管壁牙本质的时候保持足够的刚性，避免器械分离断在根管内造成医疗风险。

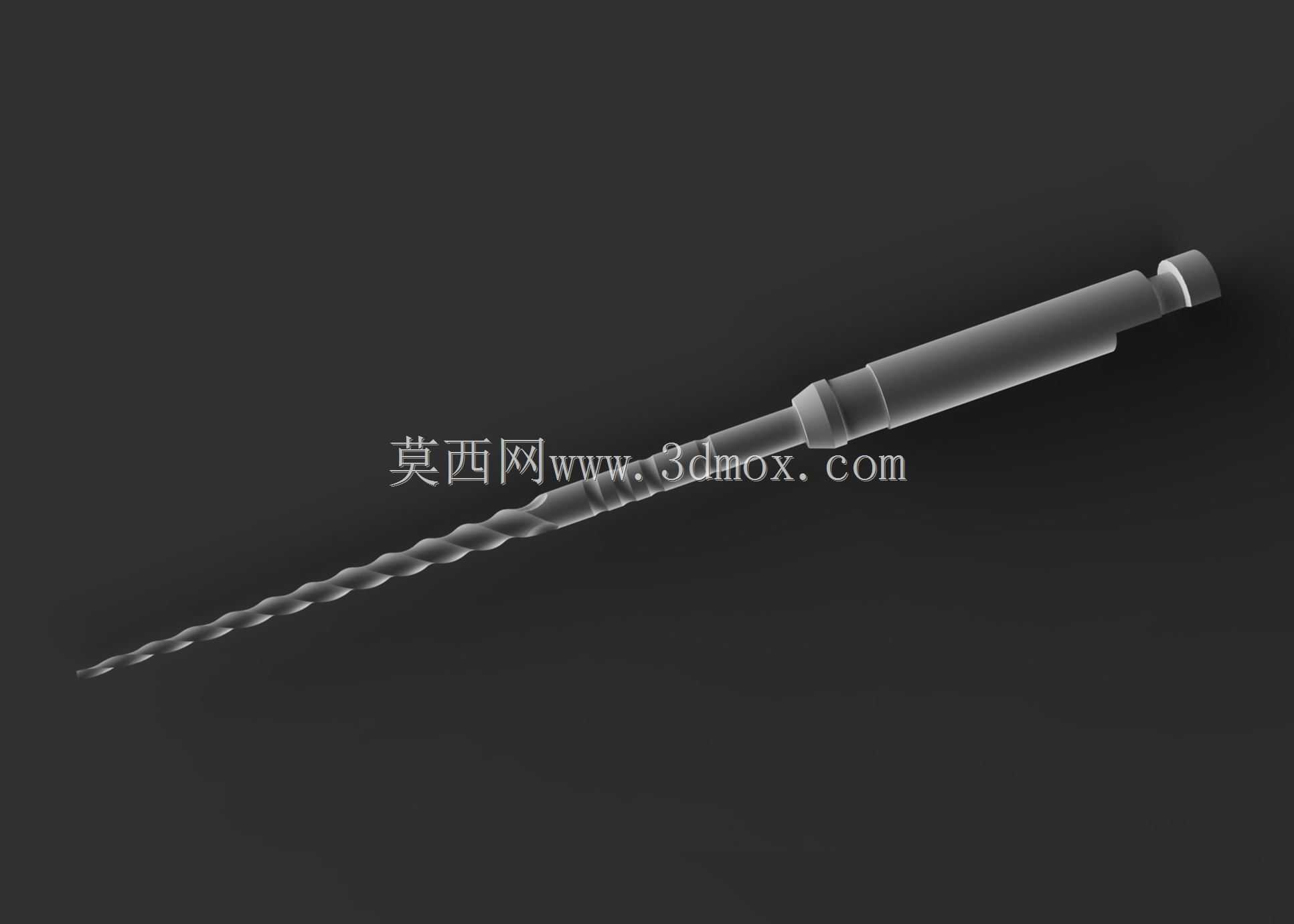

从结构设计逻辑来看，这款根管锉的工作端采用了连续变螺距的螺旋槽设计，螺旋刃口从尖端向柄部方向逐渐增大切削角度，尖端做了圆钝化处理，避免在预备过程中出现台阶、侧穿等问题——这部分的曲面建模需要严格控制螺旋升角的连续变化，每一段刃口的后角都要保证切削时的排屑空间，让被切削下来的牙本质碎屑能顺着螺旋槽向外排出，不会被挤压到根尖区域造成碎屑推出根尖孔的术后反应。工作段的锥度设计参考了临床常用的渐进锥度参数，从尖端到与柄部衔接的位置，直径均匀递增，能够在预备过程中逐步形成符合充填要求的根管形态，不需要频繁更换不同号数的锉就能完成从根尖段到根管中上段的预备，减少临床操作的换械步骤。

柄部的设计则完全适配临床常用的减速手机夹持结构，尾部的定位卡槽尺寸严格匹配通用手机的夹头锁紧机构，安装时只需要将柄部插入手机夹头到位，卡槽就能和夹头内的定位销契合，保证高速或者低速回转的时候不会出现打滑、偏摆的问题。柄部和工作段的衔接位置做了圆弧过渡，没有应力集中的直角台阶，这部分的结构强度是设计时的重点校核位置——临床操作中器械断裂大多出现在这个衔接区域，建模时这里的圆角半径、截面直径变化率都经过反复调整，保证在承受扭转力矩、弯曲载荷的时候，应力分布均匀，不会出现局部应力超过材料疲劳极限的情况。

从实际使用的功能特性来说，这款器械的螺旋刃口边缘做了微观的钝化处理，既保证切削牙本质的时候足够锋利，减少医生操作时的施力，又不会因为刃口过于尖锐在遇到弯曲根管的时候出现刃口崩缺。整个工作段的表面粗糙度设计要求达到临床器械的光洁度标准，避免粗糙表面滞留细菌或者碎屑，也方便临床使用后的清洗、消毒流程。在建模过程中，工作端的螺旋曲面需要和柄部的回转体特征做连续的曲率衔接，不能出现曲面拼接的折痕，否则不仅会影响后续的加工精度，还可能在临床使用中刮擦根管壁造成不必要的牙体组织损伤。

安装边界方面，这款根管锉的总长度控制在临床常规操作的适配范围内，柄部直径、卡槽的宽度和深度都符合牙科手机的通用夹持标准，不需要额外的转换配件就能直接装夹在主流品牌的根管预备手机上使用。工作段的长度设计覆盖了绝大多数恒牙的根管长度范围，对于后牙等操作空间受限的牙位，柄部的细长段也能保证器械顺利进入口腔深部，不会因为柄部过粗干扰邻牙或者软组织，影响操作视野。

在结构细节上，螺旋槽的深度从尖端向柄部逐渐加深，越靠近柄部的位置排屑空间越大，这是因为根管中上段的切削量更大，更多的牙本质碎屑需要更大的空间向外输送，避免排屑不畅造成器械卡紧在根管内。刃口的螺旋方向设计为右旋，配合手机的顺时针回转方向，能够让碎屑沿着螺旋槽向根管口方向移动，不会把碎屑推向根尖方向。整个模型的所有特征都采用参数化建模方式搭建，后续如果需要调整不同的锥度、不同的号数、不同的螺距参数，只需要修改对应参数就能快速生成新的规格模型，适配不同临床场景的使用需求，不需要重新从零开始构建曲面，能够大幅提升系列化产品的设计效率。
