矿物分级破碎用双辊轴组件结构设计

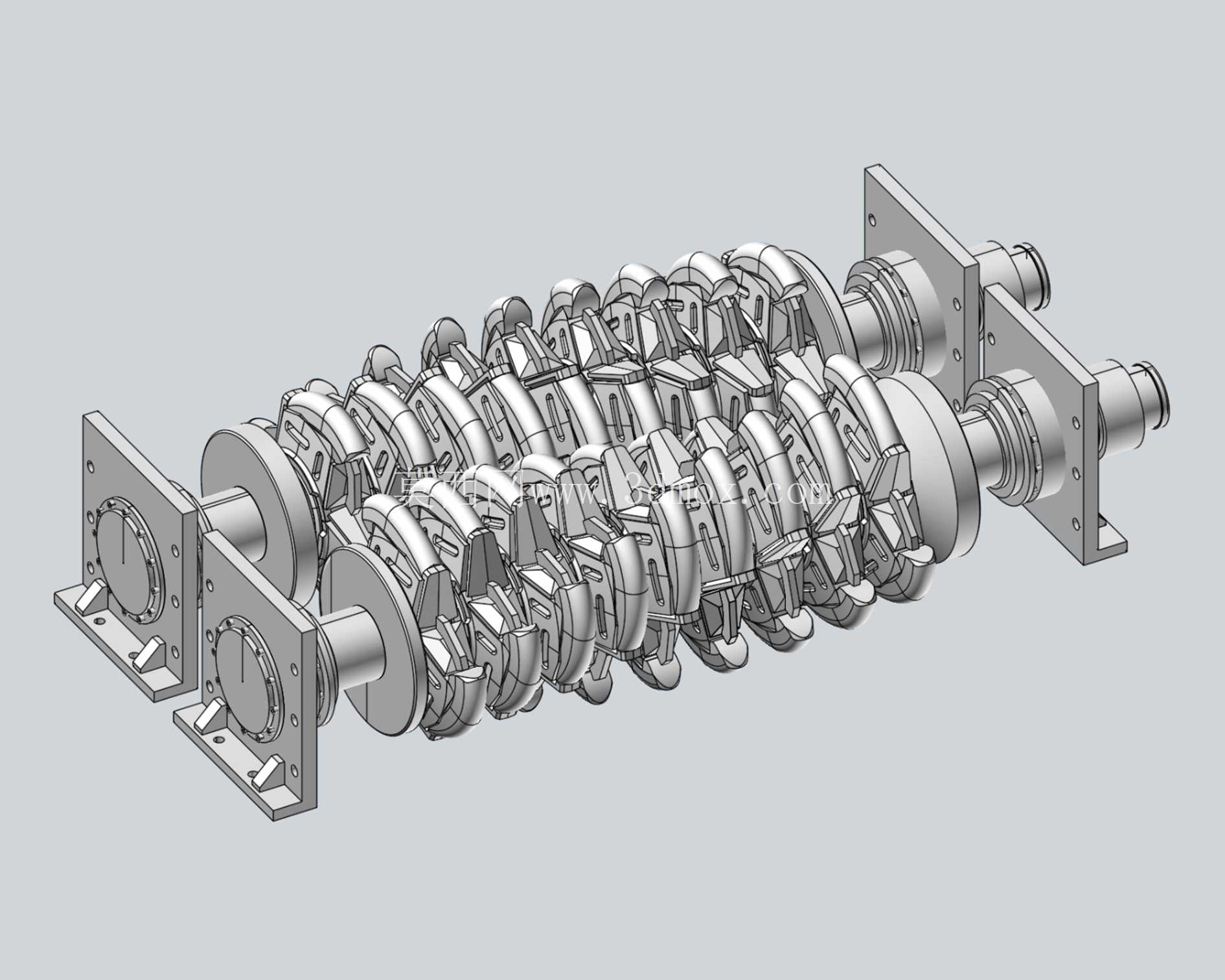

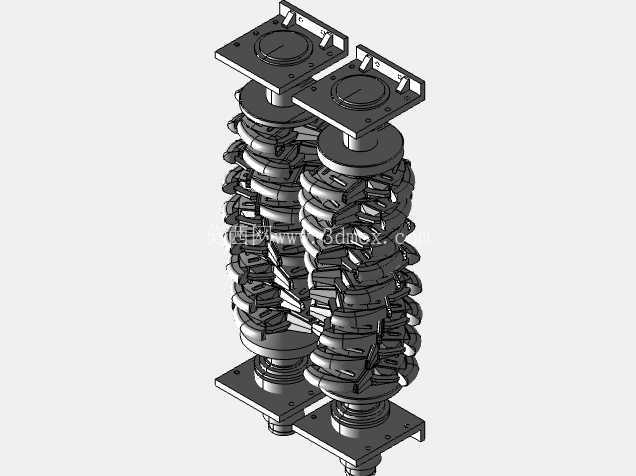

　　在散状矿物处理的生产环节中，入料粒度的均匀性直接决定后续磨矿、分选工序的能耗与成品率，这类双辊破碎轴组件正是承担矿物初碎、分级前粒度管控的核心执行部件，常见于露天矿场的移动破碎站、选厂的原煤分级车间、建筑固废资源化处理线的给料端，负责将粒径超出后续设备进料阈值的块料挤压剪切至合格范围，避免大块物料卡堵下游输送、筛分设备。从结构组成来看，整套组件包含两根平行排布的破碎辊轴、配套的调心滚子轴承单元、两侧的安装定位底板、轴端密封端盖以及装配对位用的定位销结构，破碎辊表面采用交错排布的破碎齿形设计，齿形的排布角度经过错位优化，两根辊轴反向转动时，相邻齿牙会形成多点咬合的剪切面，不仅能对硬度较高的矿石产生挤压破碎作用，还能对夹杂在矿物中的韧性杂物产生撕扯效果，避免软质杂物缠绕辊轴造成设备卡停。设计过程中首先要匹配安装边界的约束条件：两侧安装底板的螺栓孔位需要与现有破碎腔的机架安装面完全适配，底板上的轴承座定位止口需要保证同轴度公差控制在0.05mm以内，避免辊轴转动过程中出现偏载导致轴承过早失效；辊轴的轴伸端尺寸需要预留与传动系统的连接空间，不管是采用联轴器直连减速机还是链轮链条传动，都要保证轴伸的键槽尺寸、轴肩定位高度符合通用传动件的安装标准，减少现场改造的加工工作量。

　　破碎齿的外形设计参考了矿物破碎的实际受力特性，齿尖采用小角度的楔面结构，初始接触物料时能产生足够的压强压入矿石表面的层理缝隙，齿根位置做了大圆角过渡处理，避免长期受冲击载荷出现应力集中断齿的问题，每一片破碎齿盘都采用键连接固定在辊轴上，单齿磨损后可以单独拆卸更换，不需要整根辊轴报废，大幅降低设备的后期维护成本。轴承选型上考虑到破碎作业的强冲击载荷特性，选用重载型调心滚子轴承，能够补偿辊轴受重载产生的微小挠曲变形，轴承座外侧设置了多层迷宫密封结构，阻挡破碎过程中产生的细颗粒矿粉进入轴承润滑腔，避免润滑脂被污染造成轴承磨损失效。

　　整套组件的对位设计也做了针对性优化，两侧底板上设置了专门的装配对齐基准面，现场安装时不需要反复测量两根辊轴的中心距，只要将底板贴合机架的定位面锁紧螺栓，就能保证两根辊轴的齿侧间隙处于设计范围内，既可以保证破碎后的出料粒度符合分级要求，也能避免齿牙在转动过程中发生碰撞干涉。从实际应用的工况适配来看，这套轴组件不仅可以用于金属矿石的分级破碎，也可以适配煤炭、建筑垃圾、工业固废等不同散料的破碎作业，只需要根据物料的硬度、出料粒度要求调整齿盘的间距和齿形角度，不需要改动整体的安装接口，能够直接替换现有同规格破碎设备的老旧辊轴组件，减少设备升级的改造成本。

　　在结构强度校核阶段，辊轴的最小轴径按照最大破碎载荷下的弯扭组合强度计算，安全系数取到2.5以上，能够承受大块矿石突然落入破碎腔时的瞬时冲击载荷，避免断轴事故；破碎齿盘的材质选用耐磨合金钢，表面做硬化处理后使用寿命比普通铸造齿辊提升40%以上，适合长时间连续作业的选矿生产场景。安装时需要注意，轴承座与底板的连接螺栓需要采用防松垫圈，因为破碎作业中持续的振动容易导致螺栓松动，轴端的密封端盖需要在加注润滑脂后均匀锁紧，保证密封件的压缩量处于合理范围，既不能过紧造成密封件过早磨损，也不能过松导致矿粉侵入。
