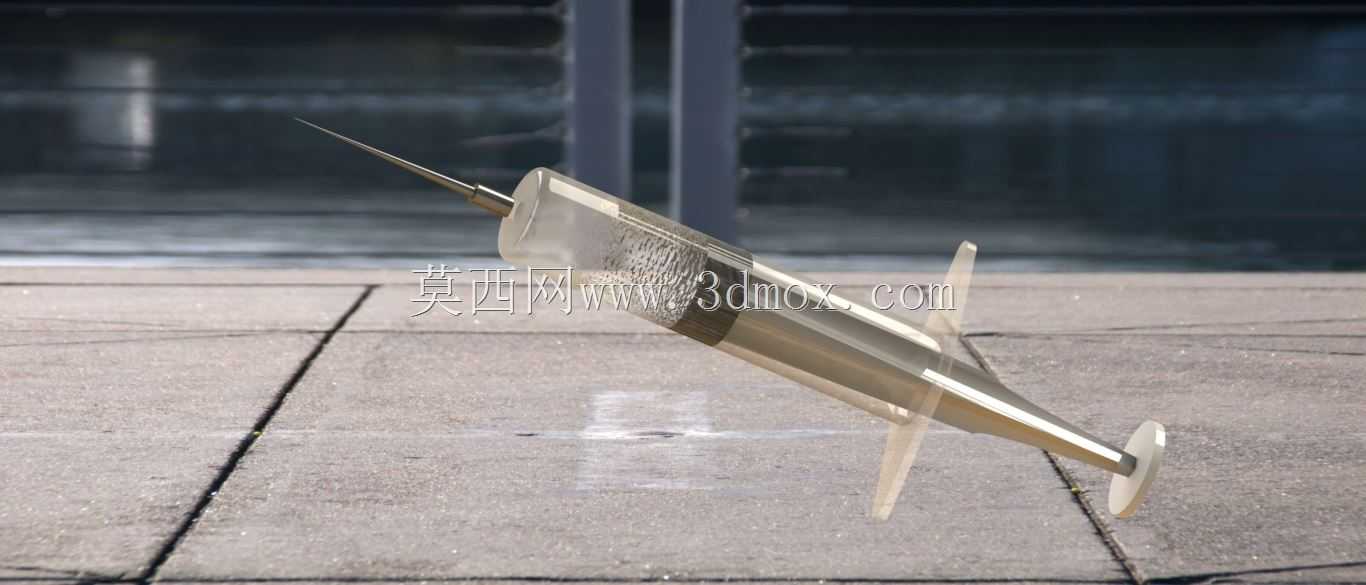

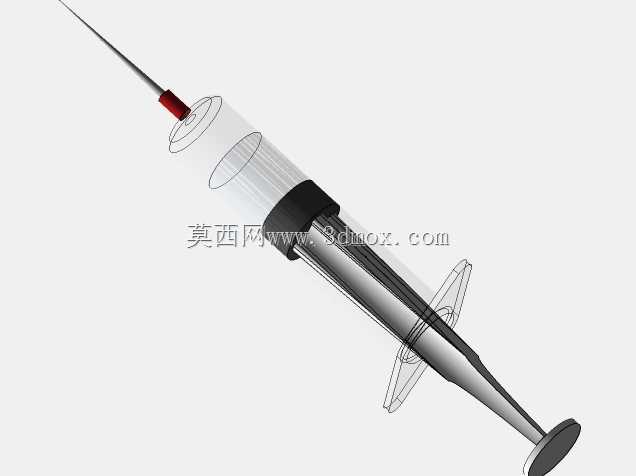

医用注射器结构三维建模设计

注射器作为临床诊疗、药剂输注、实验室液体移取场景中应用最广泛的器具，其结构合理性直接影响操作手感、剂量控制精度与使用安全性，本次建模围绕常规一次性使用注射器的完整结构展开，还原各部件的配合关系与功能特征。从实际应用场景来看，这类注射器覆盖了临床静脉推注、肌内注射、皮下注射的常规需求，也可用于实验室少量试剂精准移取、工业点胶工位的小容量流体输送，不同场景下对推杆滑动阻尼、针筒刻度辨识度、针头连接牢固度的要求存在差异，建模过程中需要兼顾通用结构的适配性。

建模过程中首先梳理各部件的功能边界：针筒作为容纳流体的主体结构，采用透明薄壁筒体设计，筒身外壁设置等距刻度标识，刻度间距对应标准容量单位，筒体前端设置鲁尔接头结构，用于匹配不同规格的针头，接头处的锥度符合通用医用器具连接标准，保证针头安装后无松动、无漏液；筒体尾部设置对称的翼状凸缘，用于注射操作时手指抵靠施力，凸缘的厚度与宽度需要匹配常规手指施力的受力面积，避免操作时出现压痕或滑脱。推杆组件包含芯杆与活塞，芯杆采用十字筋条结构，在保证纵向推拉力学强度的前提下减少材料用量，活塞采用弹性橡胶材质，与针筒内壁过盈配合，配合面的粗糙度需要控制在合理范围，既保证推动过程无卡顿，又能避免流体从活塞与筒壁的间隙渗漏，活塞前端的锥面与针筒前端的内锥面完全贴合，保证注射行程终了时无残液留存。针头部分包含针座与不锈钢针管，针座与针筒前端鲁尔接头过盈配合，针管的刃口采用标准斜面切割设计，保证穿刺时的锋利度，针管与针座的连接部位设置加固结构，避免穿刺时针管脱落。

从尺寸与安装边界来看，本次建模的注射器为常规5ml规格，针筒外径控制在12mm-14mm区间，筒体有效长度对应5ml容量刻度位置，推杆总行程略大于筒体有效长度，保证活塞可推至筒体最前端；针头部分根据不同使用场景可替换不同外径规格，针座的连接尺寸统一适配针筒前端接头，无需额外调整即可完成装配。建模过程中重点还原各部件的配合公差：活塞与针筒内壁的配合公差控制在0.02mm-0.05mm区间，保证滑动阻尼处于合理范围，既不会因阻尼过大导致推注费力，也不会因阻尼过小出现推杆自行滑移的问题；鲁尔接头的锥度采用6%标准锥度，保证与通用针头、输液器具的兼容性。

从结构设计思路来看，整个模型采用自下而上的建模逻辑，先完成单个零件的特征建模，再通过装配约束完成整体组装，针筒部分采用旋转凸台特征生成主体薄壁结构，再通过拉伸切除生成刻度槽、尾部翼缘与前端接头结构；推杆部分通过拉伸生成十字筋条结构，前端通过旋转特征生成活塞安装位，活塞采用旋转特征生成弹性体结构，表面设置环形密封筋，增强密封效果；针头部分针座采用旋转特征生成，针管采用薄壁拉伸特征生成，刃口部分通过拉伸切除生成标准斜面。装配过程中通过同轴心约束、端面重合约束完成各部件定位，同时添加滑动配合约束模拟推杆的实际运动行程，可直观验证推注过程中各部件的运动干涉情况。

在实际工程应用中，这类注射器的结构设计需要兼顾生产工艺性，针筒与推杆采用注塑工艺生产，建模过程中需要预留合理的脱模斜度，壁厚保持均匀，避免出现注塑缩痕、填充不足的缺陷；活塞采用橡胶硫化工艺生产，密封筋的尺寸需要考虑橡胶的压缩量，保证装配后密封性能达标。模型还原了各部件的细节特征，包括针筒外壁的刻度线深度、推杆尾部的按压板弧度、针座表面的防滑纹路，这些细节直接影响实际使用的操作体验，比如针座表面的防滑纹路可以在安装针头时增加摩擦力，避免手部打滑；推杆尾部的按压板采用圆弧过渡，贴合拇指按压的曲面，减少长时间操作的疲劳感。
