PTC Creo实体建模直柄麻花钻结构

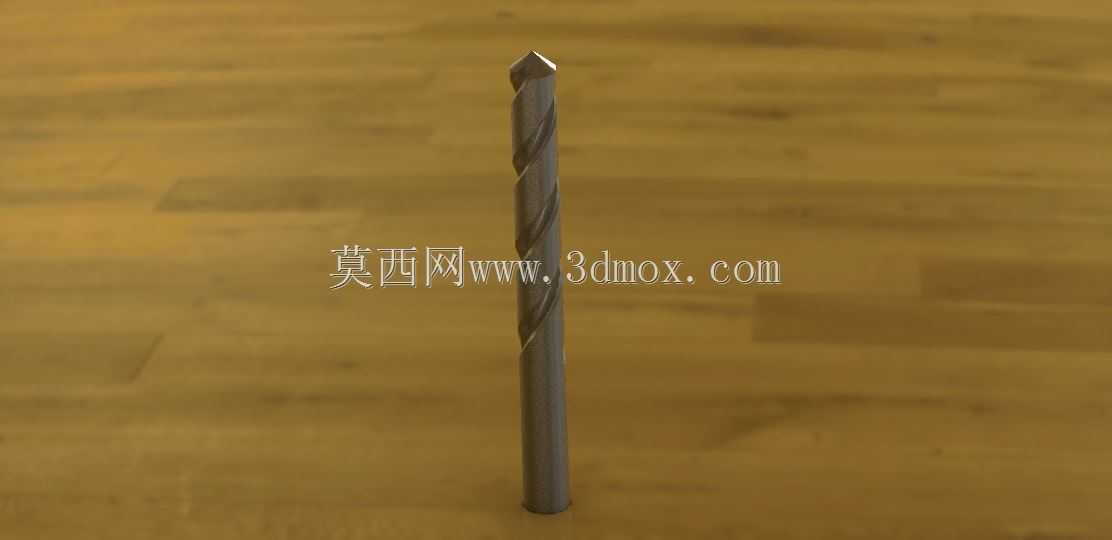

　　日常机械加工场景里，直柄麻花钻是钻削工序最常用的消耗类刀具，不管是普通台钻、立式加工中心还是手持电钻配套的钻孔作业，都能见到这类刀具的身影，主要用来在金属、非金属工件上加工圆柱孔，覆盖从粗钻到半精钻的多数常规钻孔需求，是五金加工、设备装配、模具修配环节不可或缺的基础切削工具。这款钻头采用实体建模思路搭建，完全还原实际量产直柄麻花钻的结构特征，整体分为钻柄、钻身、切削端三个功能段，钻柄为等直径圆柱结构，适配常规钻夹头的装夹范围，装夹时不需要额外过渡套，能直接匹配绝大多数通用钻床、手电钻的夹持接口，装夹边界控制在常规三爪钻夹头的夹持行程内，不会出现柄径过粗无法装夹、过细夹持不稳的问题。

　　钻身部分设置两条对称螺旋排屑槽，螺旋角度参考通用高速钢钻头的标准参数设计，槽型截面平滑过渡，没有建模过程中容易出现的棱角、断差，实际加工中这个结构能顺利把钻削产生的切屑顺着螺旋槽导出孔外，避免切屑堵塞在孔内刮伤已加工孔壁，同时也能减少钻削过程的切削阻力，降低钻头工作时的扭矩负载。切削端的设计完全贴合实际刃磨标准，两条主切削刃对称分布，横刃长度控制在合理范围，顶角采用通用加工最常用的118度设计，既能兼顾普通钢材的钻削效率，也能适配铝合金、工程塑料等常见材质的钻孔需求，刃口部分做了等宽的刃带建模，对应实际钻头的导向刃带结构，钻孔过程中刃带能和已加工孔壁贴合，起到导向支撑作用，避免钻孔过程中钻头偏斜，保证孔的位置精度与直线度。

　　建模过程中没有做多余的工艺简化，钻身的芯厚从切削端向钻柄方向逐渐递增，这个细节对应实际钻头的强度设计逻辑——越靠近钻柄位置芯厚越大，能提升钻身整体抗扭刚性，避免深孔钻削时钻头发生扭曲折断，同时排屑槽的深度从切削端向钻柄逐渐变浅，既保证切削端有足够的容屑空间，也能兼顾钻身整体的结构强度。从安装适配性来看，这款直柄钻头的总长、刃长、柄径比例完全参考通用标准直柄麻花钻的尺寸系列，建模时预留的装夹长度符合常规钻夹头的最小夹持深度要求，实际选型使用时，不需要额外调整装夹位置就能直接装夹使用，不会出现装夹过浅导致钻头打滑、装夹过深导致有效钻削长度不足的问题。

　　对于结构设计从业者来说，这个模型可以直接用于钻削工装的干涉检查、钻孔工序的装配模拟，也能作为刀具库的基础模型调用，建模过程中还原的所有结构细节，都能对应实际刀具的加工工艺要求，没有脱离实际生产的理想化设计。
