齿轮齿条啮合传动结构三维设计

这套齿轮齿条啮合结构，是直线运动与回转运动相互转换场景里最常用的基础传动单元，在各类工业设备的进给系统、升降机构、定位滑台里都能见到它的应用。不同于丝杠传动的高精度小负载特性，齿轮齿条传动能适应长行程、大负载的传动需求，在机床的横向进给轴、自动化仓储的堆垛机行走机构、立体车库的载车板平移结构、工程机械设备的直线动作模块里，这类传动结构的适配性极强，不会像丝杠那样受长度限制出现临界转速问题，长距离传动下的刚性表现也更稳定。

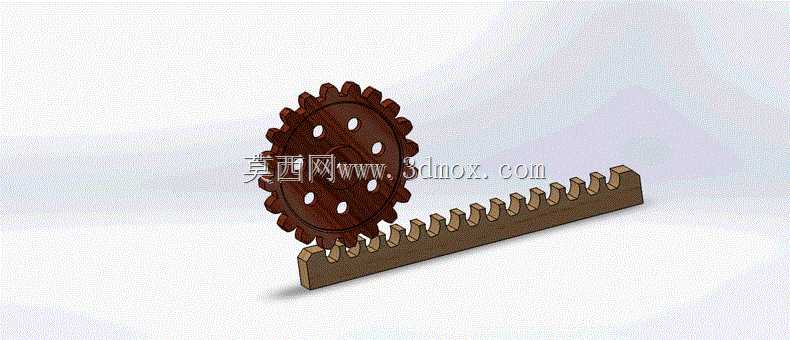

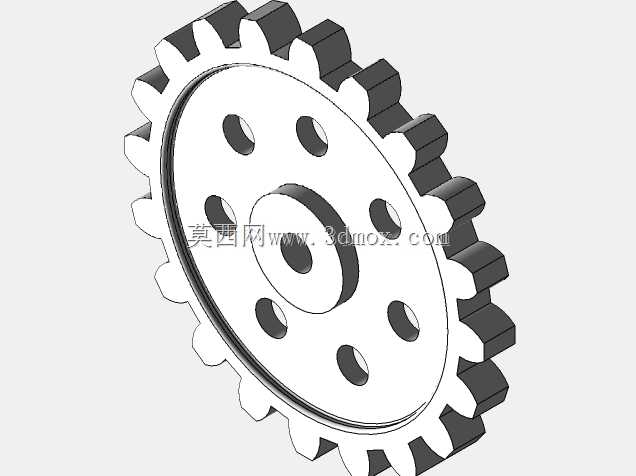

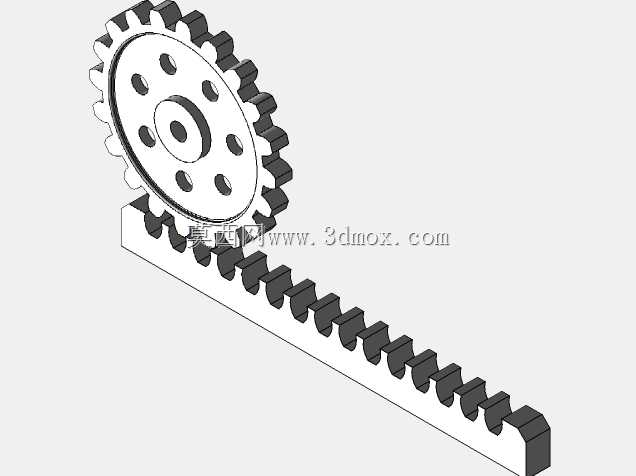

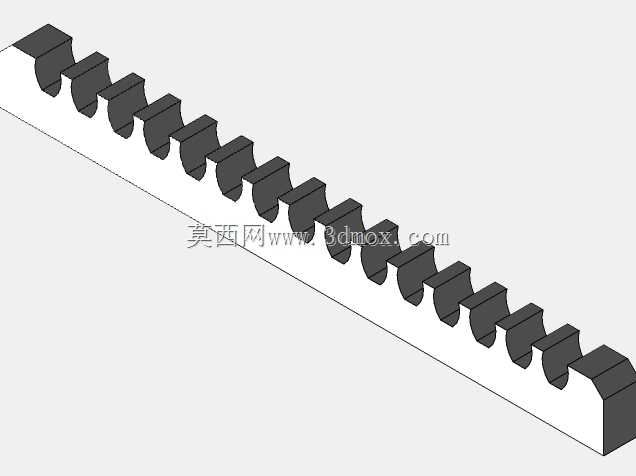

从结构设计逻辑来看，这套模型完整还原了标准渐开线齿形的啮合关系，齿轮的齿廓参数与齿条的齿距完全匹配，啮合过程中能保证恒定的传动比，不会出现传动卡顿或者侧隙过大的问题。齿轮采用辐板式结构，轮缘部分均匀分布减重孔，在保证轮齿强度、满足扭矩传递要求的前提下，尽可能降低了回转件的自身重量，减少高速回转时的转动惯量，提升传动响应速度；齿条采用直齿矩形截面设计，安装基准面做了平整处理，能直接贴合设备的安装基面完成固定，不需要额外做复杂的适配加工。

实际应用中，这类传动结构的安装边界需要重点关注，齿轮的中心轴线必须与齿条的长度方向保持平行，齿轮的分度圆要与齿条的分度线完全相切，否则会出现啮合间隙不均、轮齿偏载磨损的问题，严重时还会出现卡齿断齿的故障。设计时预留的安装空间需要覆盖齿轮的回转半径，同时要留出齿条的固定安装位，齿轮端面与齿条侧面的间隙要控制在合理范围，避免轴向窜动影响啮合精度。

功能特性上，这套直齿齿轮齿条结构加工难度低，装配调试方便，传动效率可达九成以上，既可以将齿轮的回转运动转化为齿条的直线往复运动，应用在各类平移进给机构中；也可以将齿条的直线推动转化为齿轮的回转输出，用在一些手动调节、直线驱动转旋转的场景里。不同于斜齿齿条的低噪音大轴向力特性，直齿结构没有额外的轴向载荷，对支撑轴承的选型要求更低，日常维护也更简便，只需要定期补充润滑脂，就能保证长期稳定运行，在中低速、大负载的直线传动场景里，是性价比极高的传动方案。
