台式医用血压检测装置结构设计

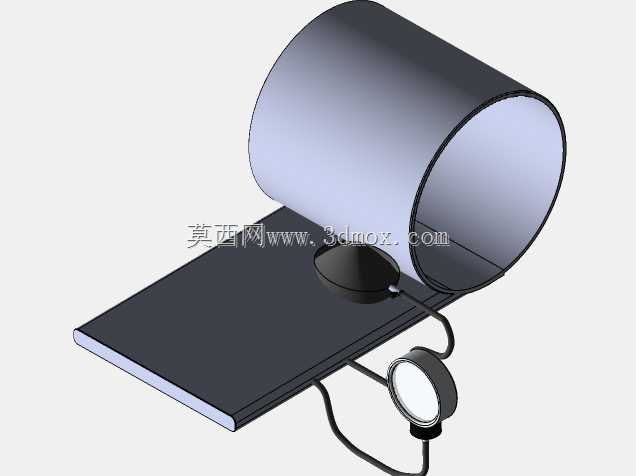

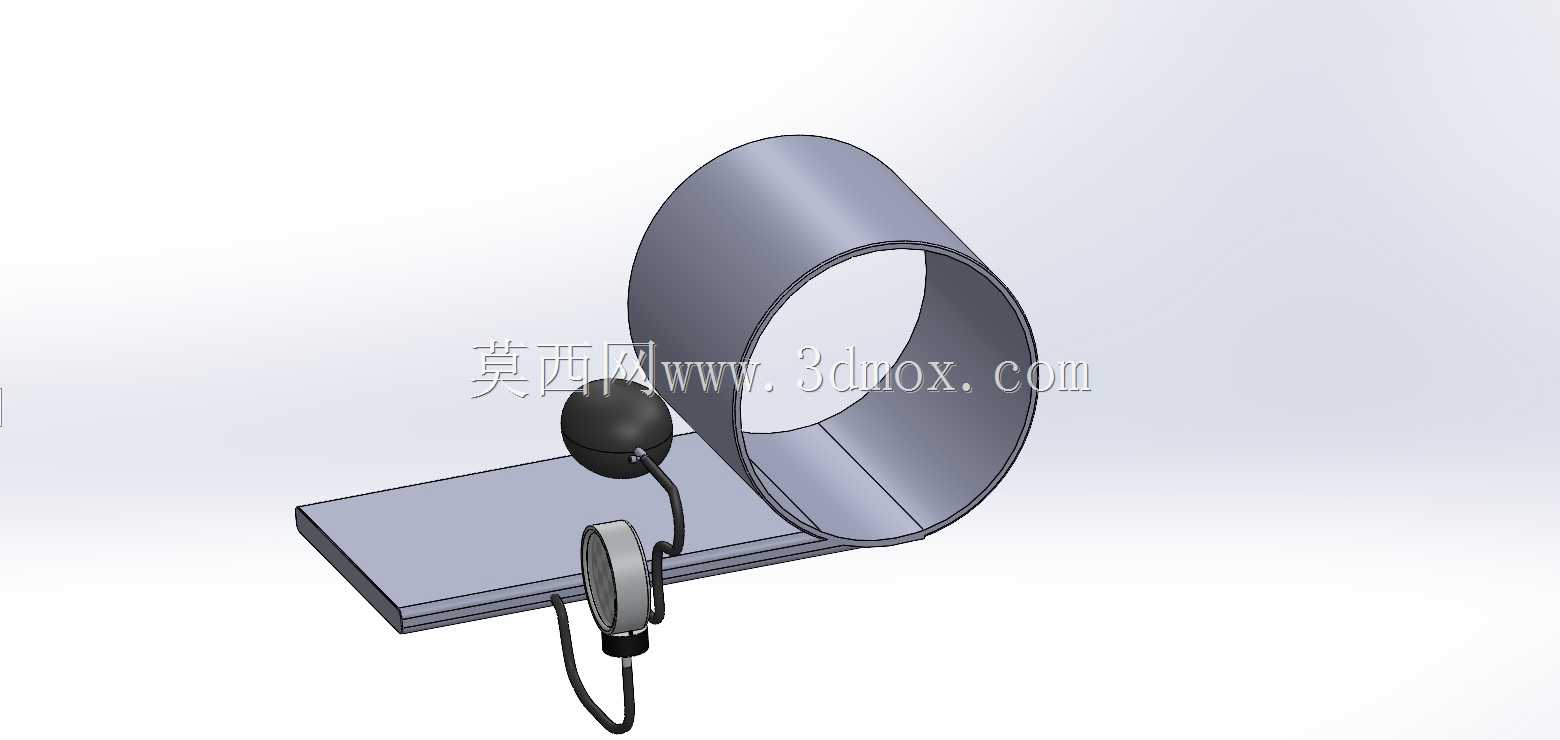

　　在基层门诊、社区卫生服务站以及家用健康监测场景中，这类台式血压检测装置是普及率极高的基础诊疗设备，区别于腕式、臂式电子血压计的一体化紧凑设计，该结构保留了传统台式血压计的稳定支撑特性，同时优化了袖带收纳与气路组件的布局逻辑，适配长期高频使用的诊疗场景需求。从实际使用逻辑出发，该装置的核心功能是通过袖带充气阻断上臂动脉血流，配合听诊法完成动脉收缩压与舒张压的数值读取，整套结构分为支撑底座、袖带卷绕工位、充气球囊、压力显示表四个核心模块，各模块之间通过柔性气路管路连接，既保证了气路传输的密封性，也预留了足够的操作活动余量，避免使用过程中管路拉扯导致的接口松动问题。

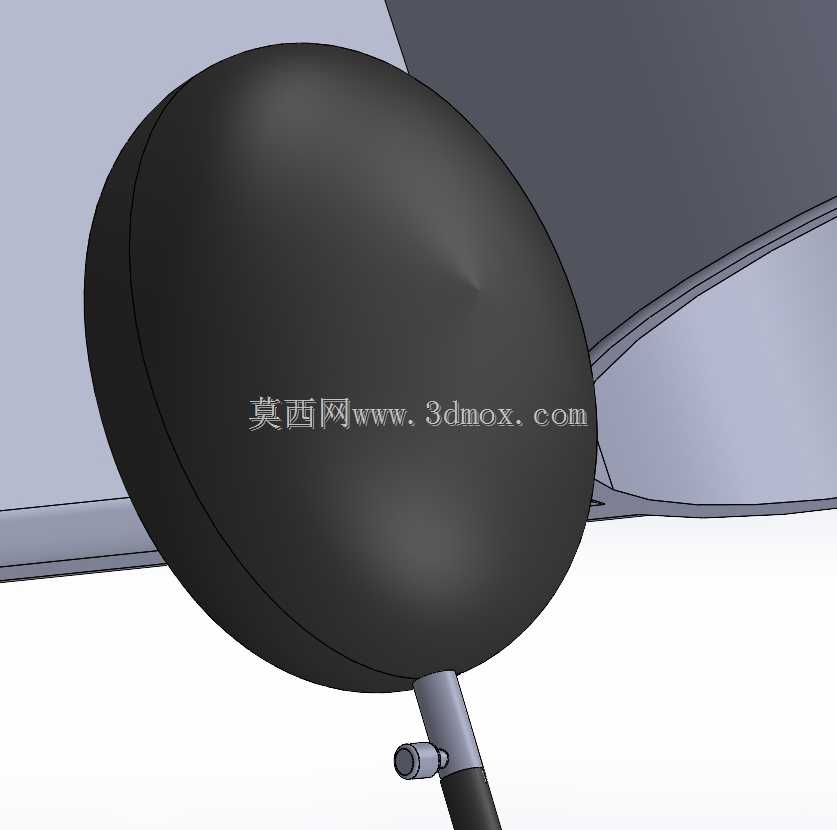

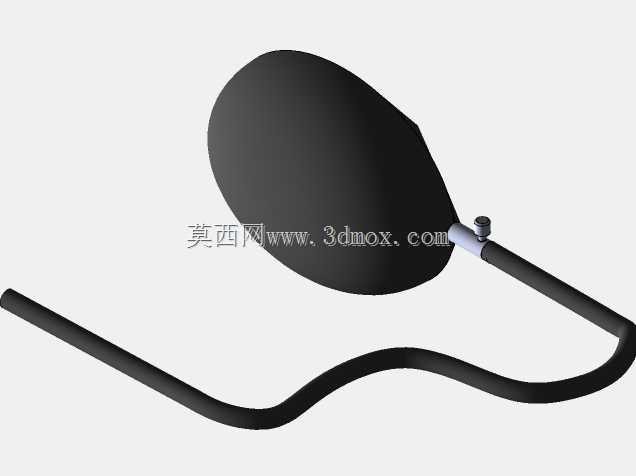

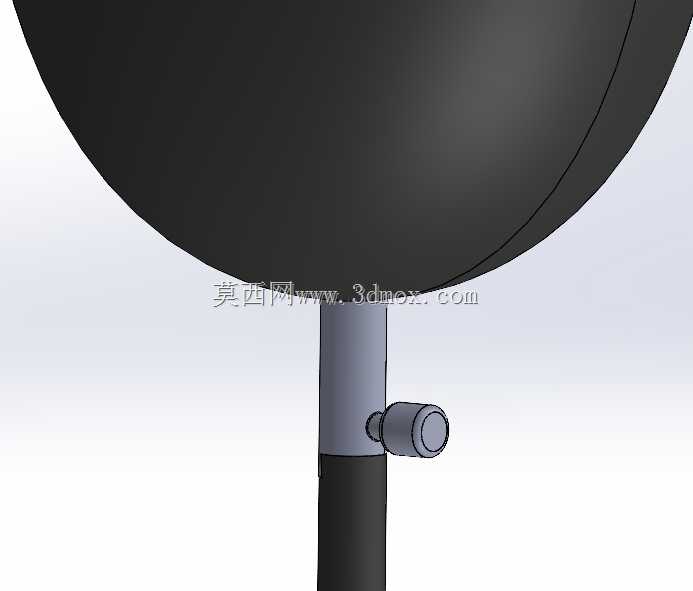

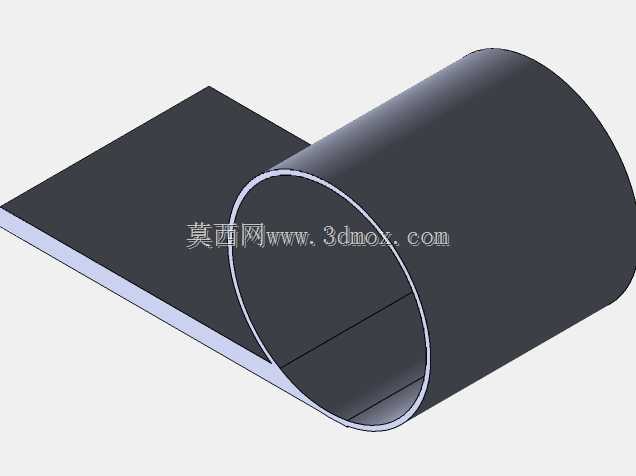

　　设计过程中优先考虑了操作工位的人机尺寸，支撑底座采用平板式矩形结构，整体厚度控制在12mm左右，放置在桌面时不会占用过多诊疗台空间，底座边缘做了1.5mm的圆角钝化处理，避免日常挪动时剐蹭医护人员手部或诊疗台面；袖带卷绕工位采用半开放的圆筒形支撑结构，圆筒内径设置为110mm，刚好适配成人上臂常规围度对应的袖带卷绕尺寸，闲置状态下袖带可以直接套在圆筒外侧收纳，避免橡胶袖带长期折叠产生折痕导致的漏气问题，圆筒与底座之间采用垂直固定连接，连接位置设置在底座靠后侧区域，预留出底座前侧60%的平面空间用于放置压力显示表、记录纸笔等配套物品，符合医护人员坐立操作时的伸手可达范围。充气球囊通过金属卡扣固定在底座上表面靠近圆筒的位置，球囊的按压高度距离底座平面75mm，刚好匹配医护人员坐姿状态下的手腕自然高度，按压时不需要抬臂或弯腰，长时间连续检测也不会产生操作疲劳；球囊与袖带、压力表之间的气路管路采用内嵌式走线设计，管路沿着底座表面的走线槽排布，走线槽深度2mm、宽度5mm，刚好容纳外径4mm的橡胶气路管，管路嵌入后不会突出底座表面，避免日常清洁时勾扯抹布，也防止放置物品时挤压管路导致气路堵塞。

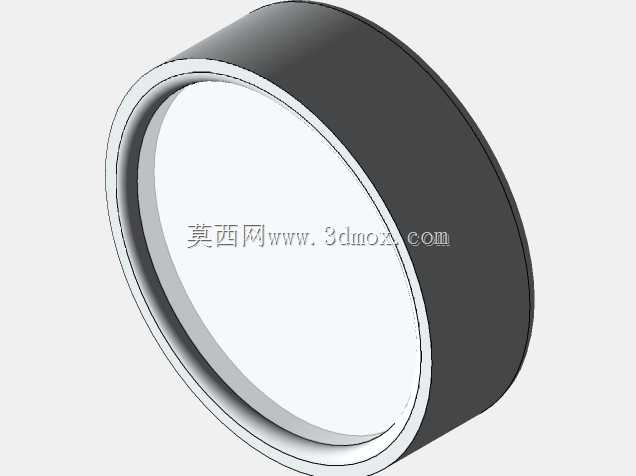

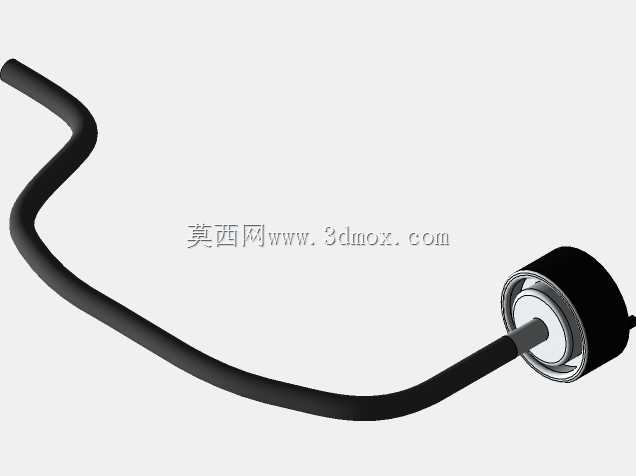

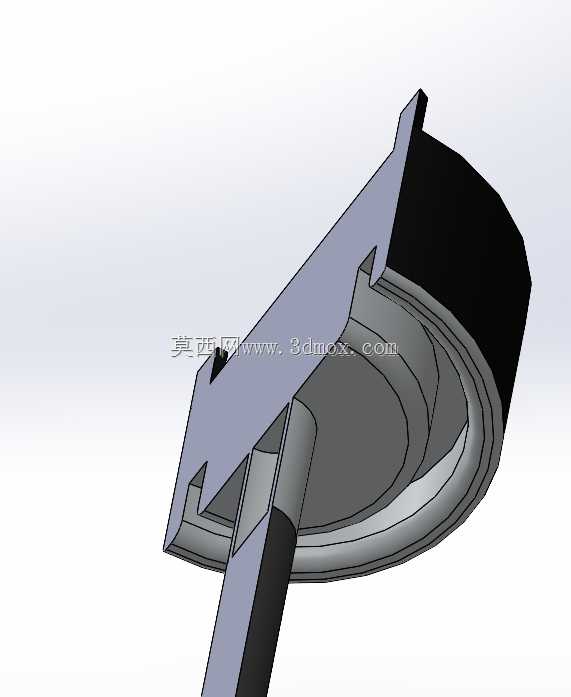

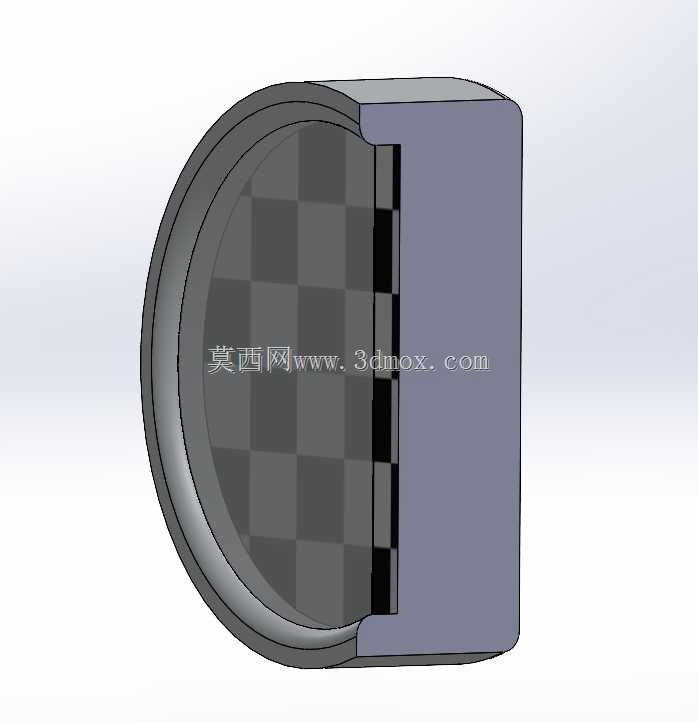

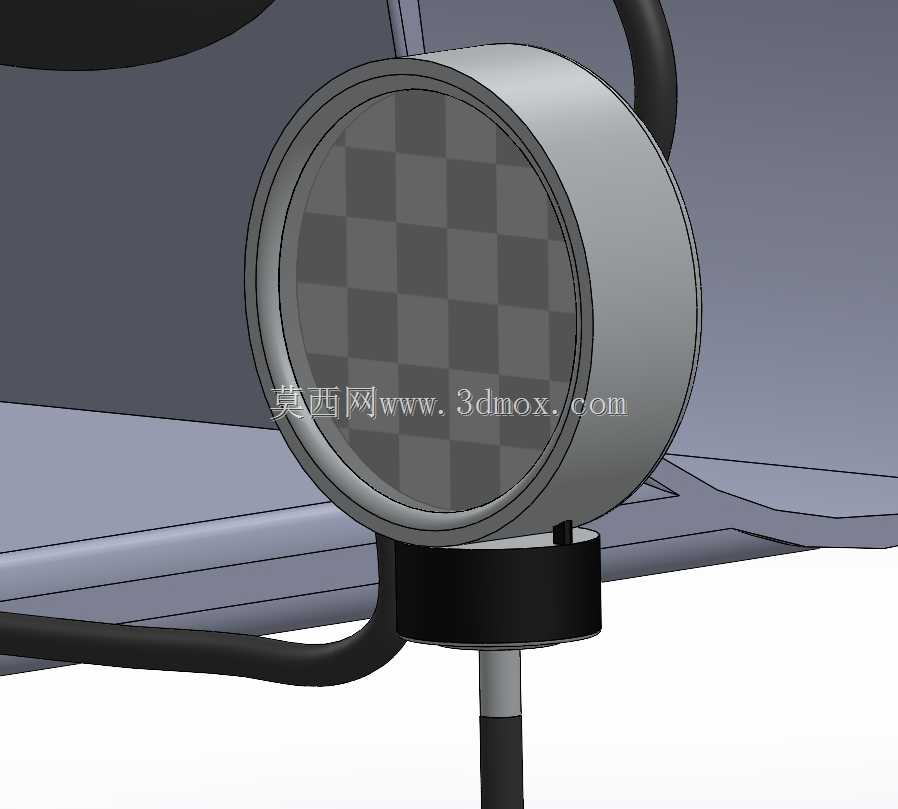

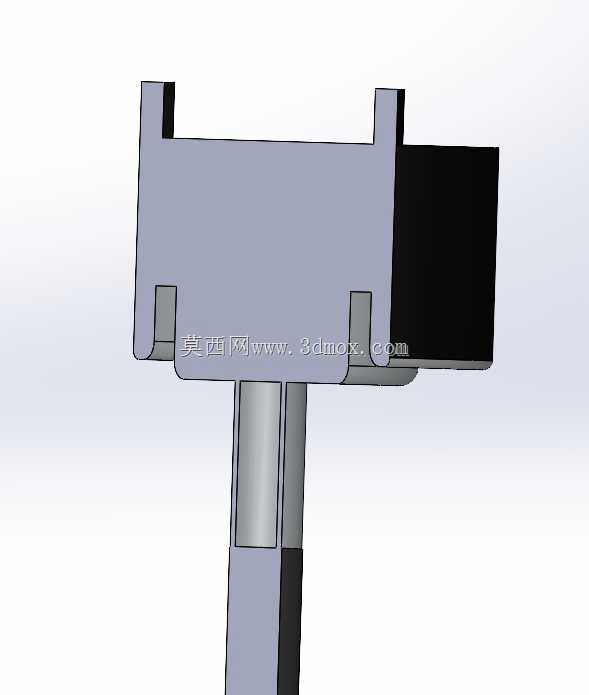

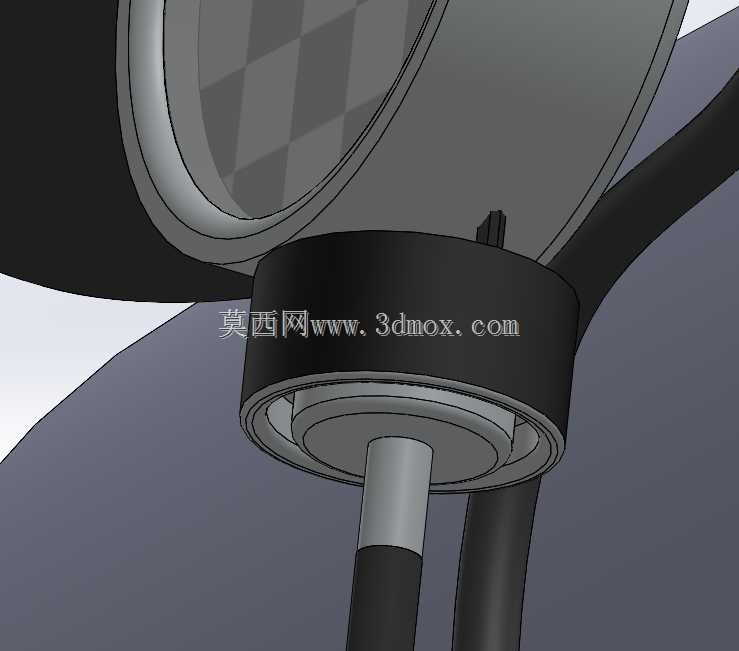

　　压力显示表通过可旋转的支架固定在底座前侧靠左位置，支架的旋转角度范围为0到45度，医护人员可以根据自身坐姿高度调整表盘的倾斜角度，保证表盘刻度与视线垂直，减少读数视差带来的检测误差；表盘外壳采用硬质工程塑料材质，背面设置了气路接口与泄压阀调节旋钮，调节旋钮突出表盘侧面10mm，不需要借助工具就可以手动旋转调整泄压速度，适配不同检测习惯的医护人员操作需求。从安装边界来看，整套装置放置在桌面时的最大外轮廓尺寸为长280mm、宽180mm、高210mm，总重量控制在1.2kg左右，底部四个角位置设置了直径15mm的橡胶防滑脚垫，脚垫突出底座底面2mm，放置在玻璃、木质、金属等不同材质的诊疗台面上都不会出现滑动，即使充气球囊快速按压时也能保持整体结构稳定。结构设计过程中充分考虑了易损件的更换便利性，气路管路与各模块的连接位置都采用快插式接口，当橡胶管路出现老化开裂时，不需要拆解整体结构，直接拔出旧管路插入新管路即可完成更换；袖带与圆筒支撑结构之间没有硬连接，磨损后可以直接取下替换，不需要拆卸任何紧固件，大幅降低了日常维护的操作难度。针对医疗场景的清洁消毒需求，所有外露结构件都采用耐酒精、耐含氯消毒剂擦拭的材质，表面没有难以清洁的缝隙或死角，底座平板结构、圆筒外表面、表盘外壳都采用光滑曲面过渡，日常使用后用消毒湿巾擦拭即可完成表面消毒，符合医疗机构的院感管理要求。

　　区别于传统水银血压计的玻璃管结构，该设计去掉了水银存储组件，避免了水银泄漏带来的安全隐患，整体结构的抗摔性能提升明显，即使从1米高度的诊疗台意外滑落，也不会出现易碎组件飞溅的问题，更适合人员流动较大的门诊场景以及家庭日常使用场景。在气路压力匹配设计上，圆筒支撑结构的侧壁厚度设置为3mm，能够承受袖带充气时产生的反向挤压力，长期使用不会出现侧壁变形导致的袖带卡滞问题；充气球囊的回弹力度经过适配调整，单手按压即可完成充气过程，不需要借助手臂力量发力，对于手部力量较小的医护人员也能轻松操作。整套结构没有复杂的传动组件或电子线路，所有部件都采用模块化设计，生产装配时不需要复杂的调试工序，各部件通过卡扣或标准紧固件连接，装配效率高，后期故障排查也非常直观，出现气路漏气问题时只需要沿着气路走向逐段检查接口密封性即可快速定位故障点，大幅降低了售后维护成本。
