微型共轴双旋翼军用侦察无人直升机

　　这套微型无人直升机结构方案面向近距离战术侦察与狭小空间态势感知场景，整体采用共轴反转双旋翼加尾推螺旋桨的布局思路，机身做了高度紧凑化处理，能够在楼宇内部、巷道、车辆底盘下方以及丛林缝隙等常规多旋翼难以进入的区域执行抵近观察任务。

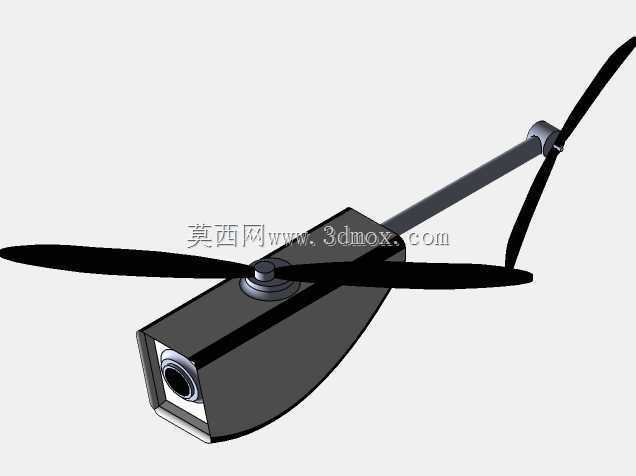

　　从使用边界来看，这类微型平台的核心诉求不是大载重或远航程，而是低可探测性、便携性和快速部署能力。机身主体被设计成近似水滴形的封闭舱段，前部预留光学传感器安装窗口，可容纳微型摄像头或低照度成像模组；中段为电池、飞控板与通信模块的集成舱，内部筋板按电子元件排布进行分区，保证装配时线束走向清晰、重心集中在旋翼轴附近。外形上尽量减少突兀的棱角和外露支架，既有利于降低飞行阻力，也能在擦碰墙面或穿过狭窄缝隙时减少勾挂。

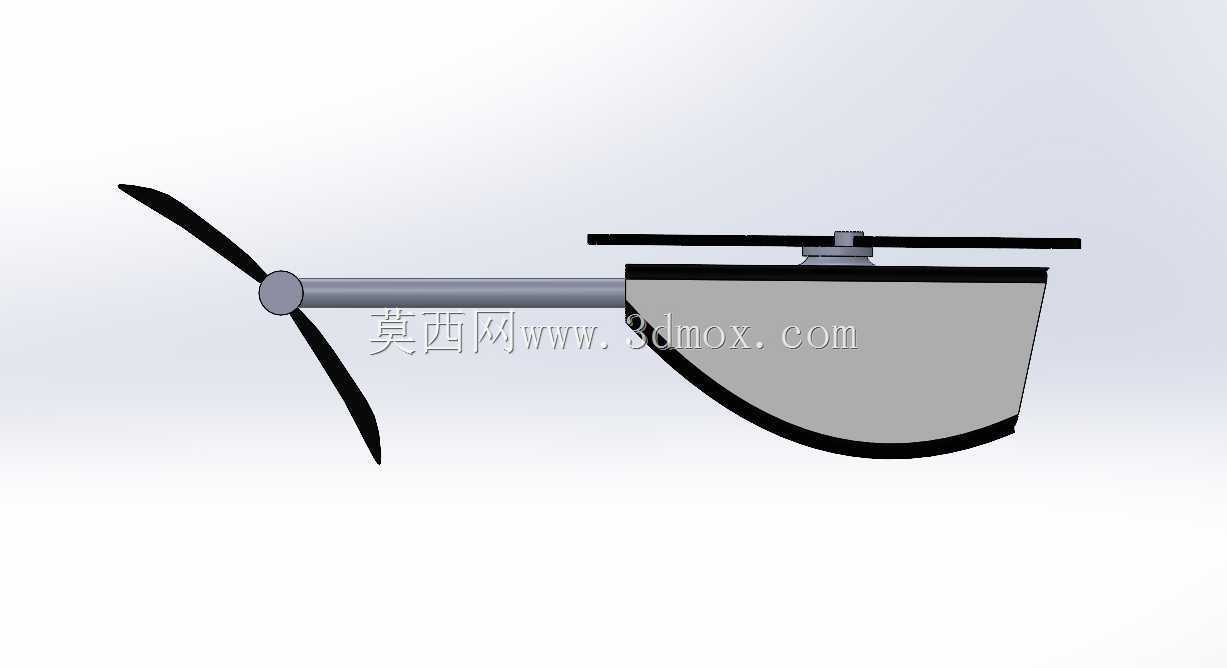

　　旋翼系统采用上下两副旋翼共轴布置的方式，通过反向旋转抵消反扭矩，因此不需要传统单旋翼直升机那样的长尾桨来平衡航向。尾梁末端设置的小螺旋桨主要承担推进与姿态辅助作用，使飞行器在前进时获得更直接的推力，同时在悬停转向时配合旋翼差动完成航向控制。这种布局的好处是结构尺寸可以压得很小，旋翼展开后的横向包线明显小于同级四旋翼，适合在室内和障碍物密集环境中机动。

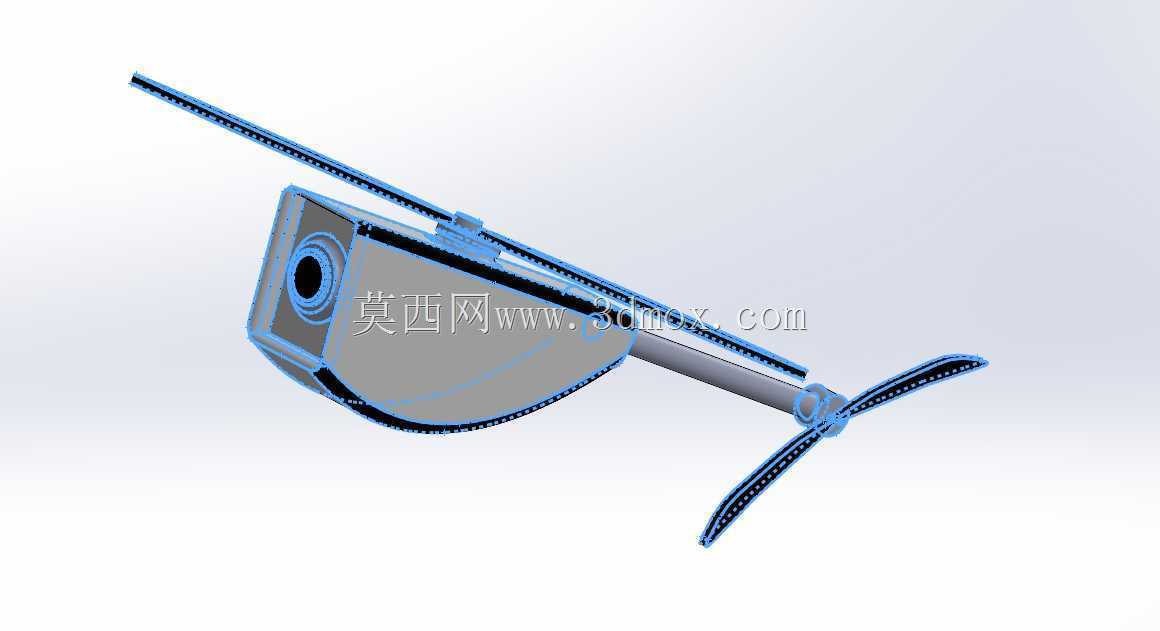

　　建模过程中，旋翼桨叶被处理为带翼型厚度的细长柔性件，桨尖与桨根之间保留合理的扭转和锥度关系，以便后续做气动校核时能够直接提取桨盘面积、桨叶实度等参数。旋翼夹座、倾斜盘联动杆和主轴支撑座按照小型机械传动的实际配合关系搭建，轴系与机身框架之间设置轴承安装位，避免出现几何上看似连接、工程上却无法装配的问题。尾梁采用薄壁杆状结构，一端插入机身承力套筒，另一端固定尾推电机座，连接处给出止动面和紧固空间，便于真实样机中用胶接加机械限位的方式固定。

　　机身下部与尾部的轮廓线围绕内部设备包络向外偏移生成，壁厚控制在满足小型注塑或碳纤维薄板成型的范围内。检修口、电池舱盖和传感器窗口的边界在数模中单独分面，方便后续拆件、出工程图和评估开模可行性。起落与防撞方面，机身下缘和尾部都预留了轻微接触缓冲的结构余量，微型机在低空失控或迫降时，优先让旋翼和外壳承受可控摩擦，保护内部飞控与摄像单元。

　　安装边界上，整机以旋翼主轴为重心基准，电池舱紧贴主轴下方布置，通信天线沿尾梁或机身背部走线，避免被金属框架遮挡。传感器光轴与机身航向保持一致，云台若采用固定视角，则通过机身姿态调整完成观察；若后续升级微型两轴云台，机头舱段也预留了扩充空间。旋翼旋转平面与机身、尾梁之间保留足够安全间隙，防止桨叶在柔性变形或阵风扰动下打到结构件。

　　从结构设计角度看，该数模不是单纯的外观造型，而是把微型侦察无人机的舱体布局、旋翼传动、尾推动力和设备安装关系完整表达出来。设计人员可在此基础上继续细化电机安装座、飞控减振板、电池快拆结构和桨叶折叠机构，也可以据此评估室内穿越、野外抵近侦察、班组伴随观察等不同任务下的尺寸约束与维护方式。
