便携式Extech氧气浓度检测设备结构设计

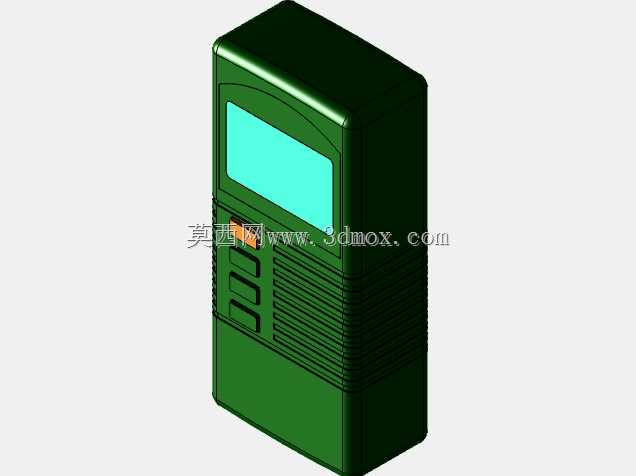

　　这款便携式氧气检测设备的三维结构设计，核心围绕受限空间作业场景的实际使用需求展开，在石化装置检修、市政管网井下作业、密闭舱室施工、矿山巷道勘探这类场景中，作业人员需要随身携带可实时反馈环境氧浓度的检测设备，一旦氧浓度偏离19.5%-23.5%的安全区间，设备需要第一时间给出明确数值提示，避免缺氧或富氧引发的作业安全事故。从结构设计逻辑来看，整机采用一体化方正壳体造型，边角做了小圆弧过渡处理，没有突出的外置结构，能够避免作业过程中勾挂工作服、安全绳或者周边管线，壳体表面设计了横向防滑筋条，即便作业人员佩戴防滑手套操作，也能稳定握持设备，不会出现滑脱掉落的情况。正面的数显区域做了内凹式设计，显示屏周边的壳体高出屏幕表面1.2mm左右，即便设备不慎从1.2米高度掉落到平整水泥地面，突出的壳体边框会先接触受力面，避免显示屏直接受冲击碎裂，屏幕采用大字号段码显示设计，主显示区域的数值字高达到18mm，作业人员在距离设备半米左右的位置，不需要凑近就能清晰读取当前氧浓度数值，副显示区域可同步显示环境温度、报警阈值等辅助参数，不需要切换界面就能获取核心监测信息。

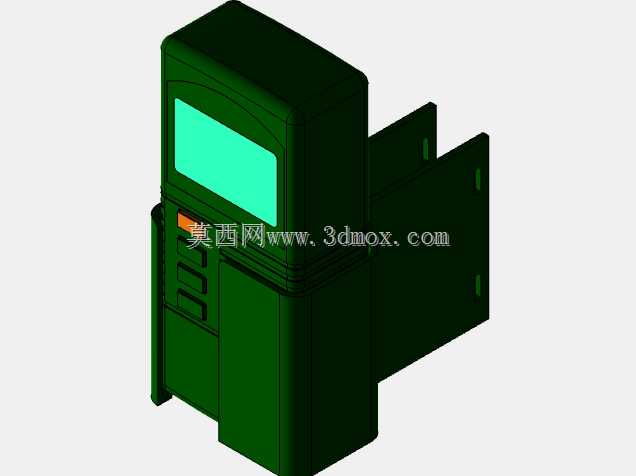

　　设备的操作按键全部设置在屏幕下方的内凹区域，按键采用凸起的软胶材质，单键的按压面积达到1210mm，佩戴厚劳保手套也能准确触发按键，不会出现误触或者按不动的情况，按键周边做了密封胶圈结构，配合壳体的超声波焊接工艺，整机可以达到IP65的防护等级，能够适应井下、化工区域多粉尘、偶尔有淋水的使用环境，不需要额外加装防护套就能满足现场使用要求。从尺寸边界来看，整机的长宽高控制在8560*35mm范围内，重量控制在180g以内，既可以放在工作服上衣口袋中携带，也可以通过背夹固定在安全带肩带位置，不会给作业人员增加额外的负重负担，设备的电池仓设置在背部，采用卡扣式仓盖设计，不需要借助螺丝刀等工具就能快速更换电池，仓盖处同样设置了双层密封胶条，避免粉尘、水汽进入仓内影响电池接触。

　　内部结构设计上，核心的氧气传感器模块设置在设备下半部分，靠近壳体侧面的通气孔位置，通气孔采用迷宫式结构，既能保证环境空气顺畅扩散到传感器表面，保证检测响应速度控制在15秒以内，又能阻挡大颗粒粉尘、飞溅的液滴直接接触传感器，延长传感器的使用寿命，电路板采用分层固定结构，显示板、主控板、电源板之间通过板对板连接器连接，没有冗余的飞线，抗振动性能更强，即便设备随作业人员在颠簸的工程车辆上携带，也不会出现接线松脱导致的设备故障。

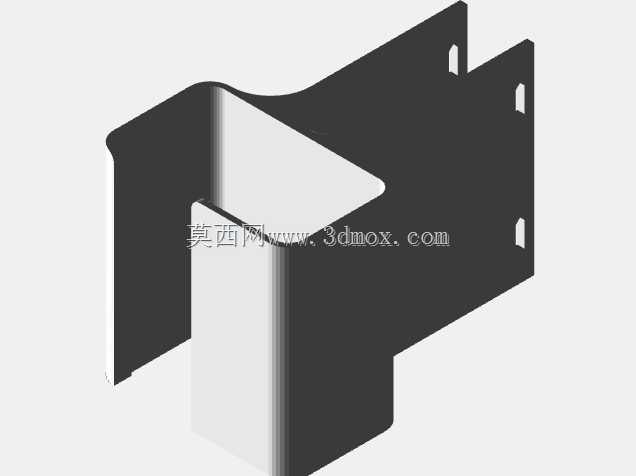

　　设备的报警提示结构采用声光结合的设计，蜂鸣器出声孔设置在壳体顶部，报警声压可以达到85分贝以上，在嘈杂的施工现场也能清晰听到报警提示，同时屏幕背光会在报警触发时切换为红色闪烁状态，即便在高噪音环境下作业人员听不到声音，也能通过视觉提示察觉到浓度异常。在结构细节处理上，壳体所有的拼接缝都做了错位止口设计，不仅能提升密封性能，还能增强壳体的整体结构强度，在设备受到侧向挤压的时候，止口结构可以分散受力，避免壳体开裂，背夹的固定位置设置了两个金属嵌件螺母，背夹通过螺丝与嵌件连接，即便反复拆装背夹，也不会出现塑料螺孔滑牙的问题，提升设备的长期使用可靠性。
