电气布线用PG7型电缆锁紧接头结构

在低压电气柜布线、小型传感器接线、通讯设备端口防护这类场景里，线缆接入设备壳体的位置，始终要解决两个核心问题：一是线缆受外力拉扯时不会直接拉扯内部接线端子，避免焊点脱落、线芯扯断；二是壳体开孔位置的缝隙要被填充，阻挡粉尘、水汽顺着开孔进入设备内部，PG7规格的电缆接头就是针对这类小线径布线场景设计的连接件。

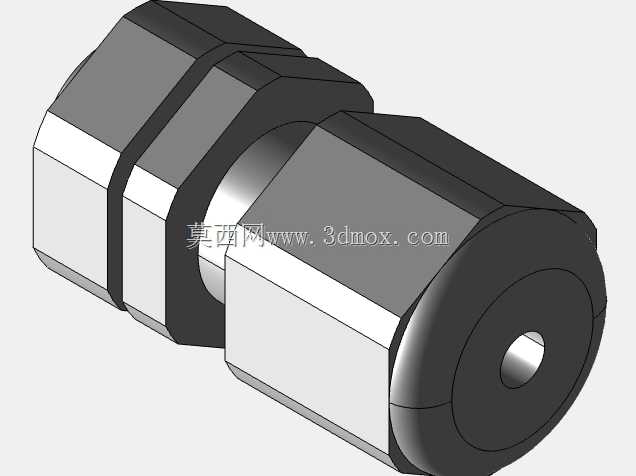

从结构设计逻辑来看，这款接头采用三段式同轴装配结构，最外侧的锁紧端采用内锥面设计，当旋紧尾端的压紧螺帽时，内置的弹性密封环会被锥面挤压产生径向收缩，均匀包裹住穿过接头的电缆外护套，既可以提供足够的拉拔阻力，防止线缆被外力拽脱，又能在密封环和线缆外护套之间形成可靠的密封界面。中间段为六角结构，方便安装时用扳手夹持发力，避免拧紧过程中接头整体跟转，损伤壳体上的安装螺纹。靠近设备侧的主体段带有外螺纹，配套的锁紧螺母可以从壳体内部旋紧，把整个接头固定在设备壳体的开孔上，螺纹和壳体接触面之间可以加装平垫片，进一步提升安装位置的密封性能。

实际选型使用时，首先要匹配设备壳体上的开孔尺寸，PG7规格对应的安装螺纹公称直径适配常规7mm口径的开孔，安装时要保证开孔边缘无毛刺，避免划伤接头的螺纹段或者密封垫片。其次要匹配所穿电缆的外护套直径，这款接头适配的线缆外径范围在3mm到6.5mm之间，线缆过细会导致密封环收缩后无法完全抱紧线缆，密封和抗拉效果都会打折扣，线缆过粗则会导致密封环被过度挤压，长期使用会出现弹性失效、开裂的问题。安装过程中要注意控制拧紧力矩，尾端螺帽的拧紧力矩不宜超过1.2N·m，力矩过大容易压裂密封环，甚至导致塑料材质的螺帽出现滑牙、开裂，力矩过小则会导致密封不足、线缆锁紧力不够，一般用手拧紧螺帽后再用扳手转动1/4圈即可达到合格的锁紧和密封效果。

从结构建模的角度来看，这款接头的所有特征都围绕同轴回转体展开，建模时优先采用旋转凸台命令生成主体基础轮廓，再对六角夹持段进行拉伸切除生成六方面，螺纹段如果是用于装配干涉检查，可以采用装饰螺纹线简化建模，如果需要做结构强度仿真，则需要绘制精确的螺纹牙型。密封环的建模要考虑实际装配后的压缩变形量，正常装配状态下密封环的径向压缩量在20%到30%之间，这个压缩区间既能保证足够的抱紧力，又不会让橡胶材料产生过大的永久变形。建模时还要注意各段之间的过渡圆角，尤其是内锥面和密封环接触的位置，圆角半径控制在0.3mm到0.5mm之间，避免尖锐棱边割伤橡胶密封环，延长接头的使用寿命。

在实际工程应用中，这类小规格电缆接头多用于控制柜内的信号线、传感器连接线、小型通讯线缆的进出线固定，相比传统的橡胶护线圈，它的线缆固定力更强，密封等级更高，可以达到IP65的防护等级，能够满足普通户外设备、车间工业设备的接线防护需求。安装完成后可以承受不小于50N的线缆拉拔力，完全符合常规低压电气设备的接线安全要求，不需要额外在线缆位置加装固定线卡，能够简化柜内布线的工序，提升装配效率。接头的主体材质一般采用尼龙PA66材质，具备良好的绝缘性能和耐腐蚀性，不会和线缆的PVC护套产生化学反应，长期使用不会出现脆化、开裂的问题，适配的工作温度范围在-20℃到80℃之间，能够覆盖绝大多数工业现场的使用环境。
