公头母头对接式麦克风电缆连接组件

这类公母对接式的麦克风电缆连接组件，在专业音频布线场景里的使用频率极高，不管是舞台演出的临时音频线路铺设、演播室固定音频设备的信号传输，还是工业现场音频采集终端的线路对接，都能看到这类结构的接插件身影。区别于普通民用音频接头，这类金属壳体的对接组件在抗拉扯、抗干扰性能上做了针对性强化，能适应频繁插拔、现场布线拖拽的复杂使用工况。

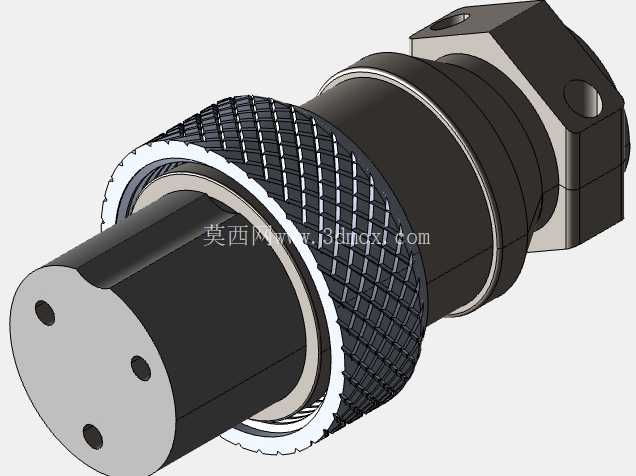

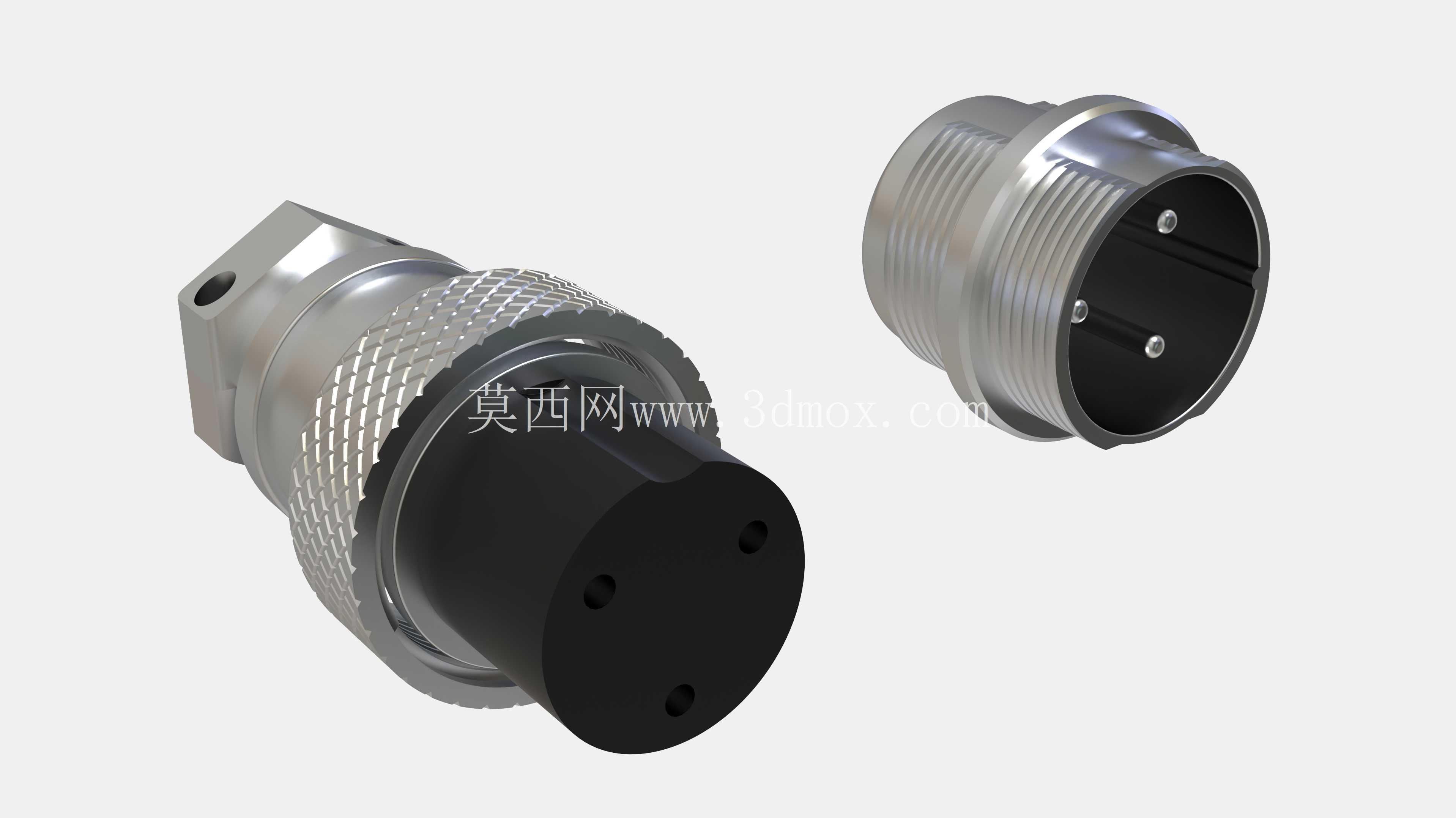

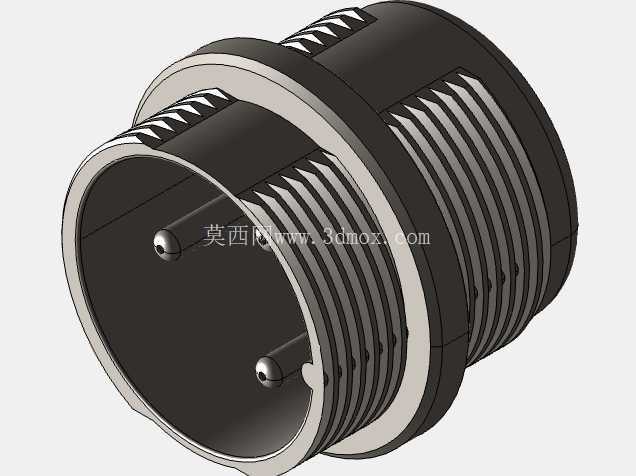

从实际功能来看，这套组件分为公头与母头两个独立部分，两者可实现快速插拔对接，完成音频信号的连通传输，使用时仅需搭配直径5mm的电缆完成端接即可，不需要额外定制特殊线径的线缆，现场布线的适配性很强。金属外壳表面做了滚花纹理处理，这个细节设计是为了在插拔操作时增加手部摩擦力，即便手上沾有少量汗液或者灰尘，也能轻松完成旋紧或者插拔动作，不会出现打滑拧不动的情况。公头端的插针采用居中排布设计，插针与绝缘基座的配合公差控制在极小范围，对接时能保证插针精准插入母头对应的插孔内，不会出现插针弯折、接触不良的问题。母头端的外螺纹结构，是用来和公头的内圈配合实现锁紧的，对接完成后旋紧配合段，就能让两个接头牢牢固定在一起，避免现场布线时被拉扯脱落，保障音频信号传输的稳定性。

在设计思路上，这套连接组件优先考虑了现场使用的可靠性与装配便捷性。尾部的电缆接入端做了渐变收径结构，电缆穿入后可以通过尾部的压接结构实现线缆与接头的固定，能承受一定的轴向拉拽力，不会因为外力拉扯导致线缆内部芯线与插针脱焊断开。内部的黑色绝缘基座采用耐温绝缘材质，既可以实现插针之间的电气隔离，避免信号串扰，也能在一定温度范围内保持结构稳定性，不会因为长期使用出现材质变形导致插针移位。金属壳体采用金属切削加工成型，表面做了防锈处理，在湿度较高的使用环境下也不容易出现锈蚀，能延长接插件的整体使用寿命。

从安装边界与尺寸适配来看，这套接头的最大外径适配常规的音频面板开孔尺寸，尾部穿线孔严格适配5mm直径的电缆，不管是做线缆端的预制接头，还是做设备面板的固定安装座，都能匹配行业通用的安装尺寸，不需要额外做开孔或者结构修改。对接后的整体长度控制在合理范围，不会因为接头过长导致布线时出现弯折应力集中，也不会占用过多的设备安装空间。在实际装配过程中，只需要按照标准的线缆端接流程，将电缆芯线对应焊接到公头或者母头的接线端，再将尾部压接环压紧固定电缆外护套，最后装配好外壳即可完成制作，整个装配流程不需要特殊的专用工具，普通的电烙铁、压线钳就能完成作业，适合现场快速制作线缆接头的场景。

这类接插件在结构设计上还考虑了防误插特性，公头与母头的配合面做了对应的定位结构，只有按照正确的角度对接才能完全插入，避免因为插反导致插针损坏或者信号接反。外壳的金属结构还能起到一定的电磁屏蔽作用，减少外界电磁信号对音频传输的干扰，降低信号传输过程中的底噪，这一点在工业现场或者周边有强电设备的使用场景下尤为重要，能有效保障音频信号的传输质量。
