紧凑型外丝迷你球阀结构设计

在小型流体管路布设场景里，尤其是设备内部走线紧凑、安装预留空间局促的工况下，常规通径球阀往往因为阀体长度、手柄回转半径过大，无法适配狭小安装位，这类迷你型球阀正是为解决这类空间受限场景的通断控制需求开发的。从实际应用场景来看，这类阀门常见于小型实验台气路、小型设备冷却水路、气动工具配套管路、家用净水设备支路、小型液压站控制支路等场景，这类场景的共性是管路通径不大，操作频次不算极高，但对安装空间的占用要求严苛，同时需要阀门具备可靠的密封性能，不会在长期静置后出现渗漏问题。

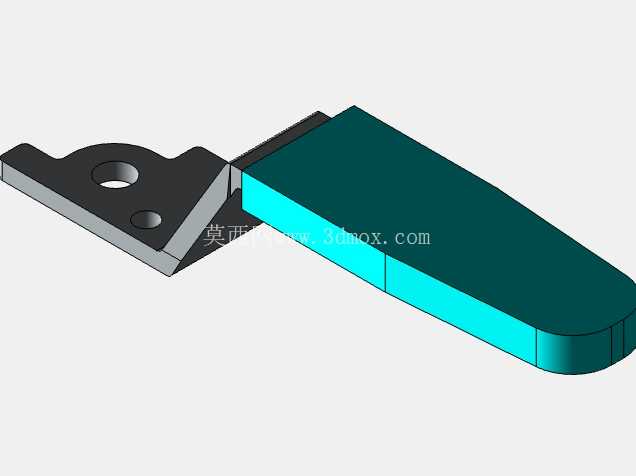

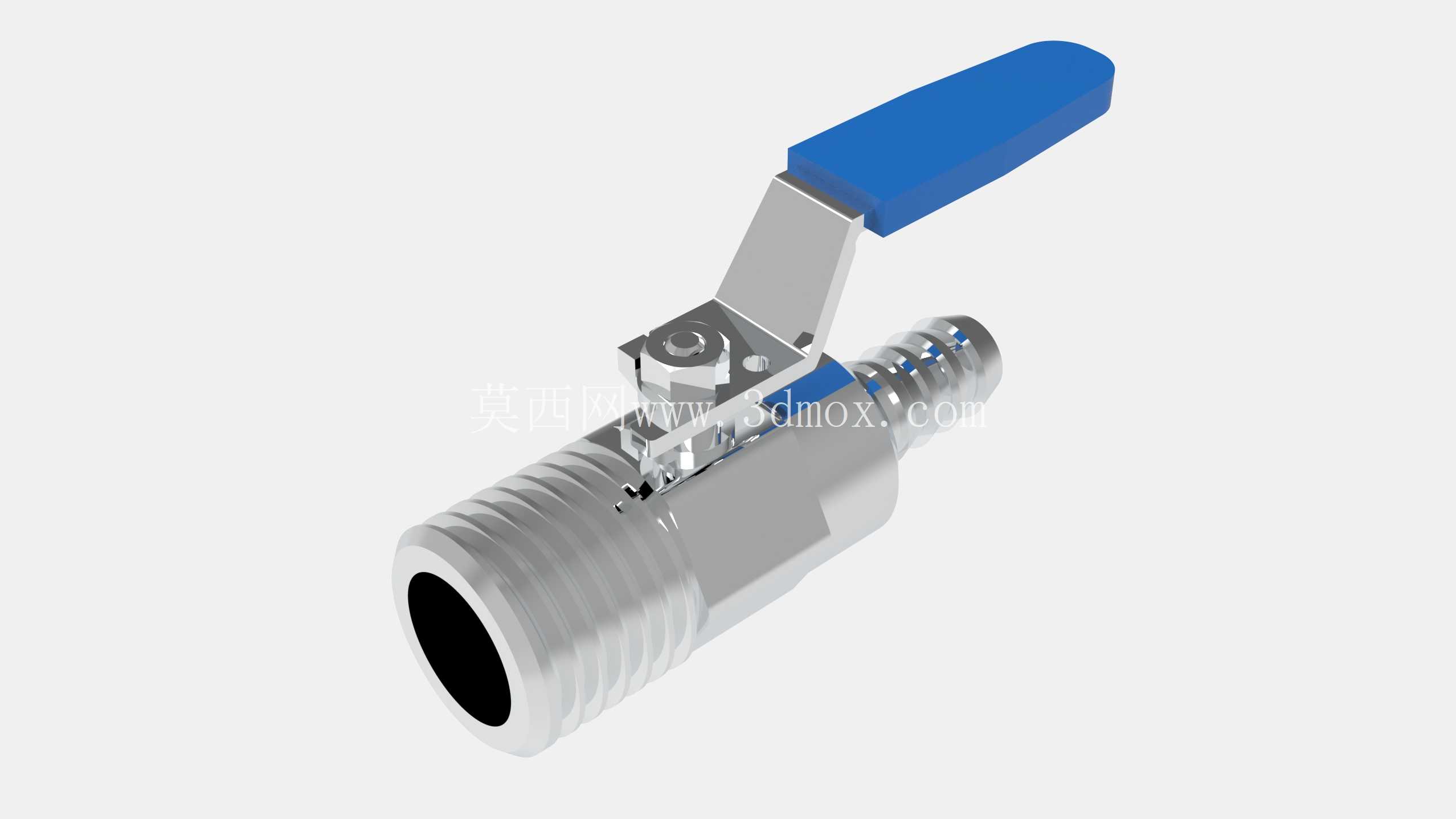

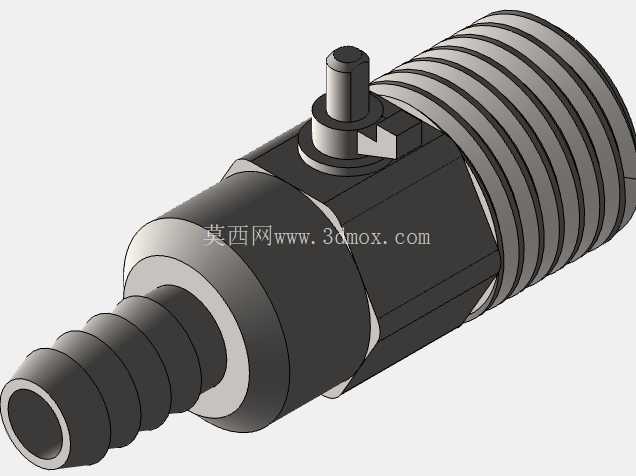

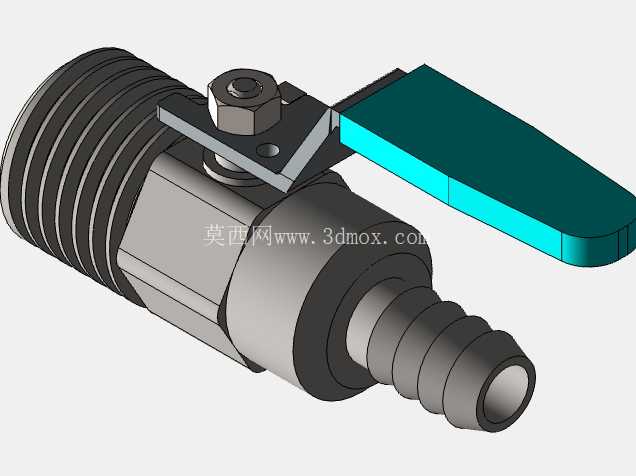

从功能特性来看，这款迷你球阀采用一体式锻造阀体结构，一端为外螺纹连接端，可直接拧入对应内螺纹的管路接头或设备接口，另一端为宝塔式竹节接头，可直接插接塑料软管、橡胶软管，省去了额外的转接头配置，进一步压缩了安装所需的轴向空间。手柄采用杠杆式扳把结构，蓝色包覆层既可以提升操作时的摩擦力，避免手上沾有油污时打滑，也能起到一定的绝缘、防烫作用，手柄的回转角度为90度，扳动到与管路平行位置为全开状态，垂直位置为全关状态，操作反馈清晰，无需额外观察即可判断阀门启闭状态。阀体内部的球芯采用精磨不锈钢材质，密封座采用聚四氟乙烯材质，具备良好的耐腐蚀性与低摩擦系数，启闭力矩小，长期使用也不会出现卡滞问题，密封面的贴合精度足够，在额定工作压力范围内可实现零泄漏。

从设计思路层面拆解，这款阀门在建模阶段就优先考虑了空间占用的最小化：首先阀体的外轮廓做了最大化的精简，没有多余的加强筋或装饰结构，阀体壁厚按照额定1.6MPa工作压力做等强度设计，在保证耐压强度的前提下尽可能缩小阀体径向尺寸；其次手柄的长度经过反复校核，既保证操作时拥有足够的力矩，不需要使用太大的力即可完成启闭，又尽可能缩短手柄长度，减小回转时所需的空间半径，避免手柄转动时与周边的管路、设备结构发生干涉；连接端的结构设计上，外螺纹端的螺纹长度按照标准管螺纹的有效啮合长度设计，既保证连接后的强度，又不会因为螺纹过长导致阀体拧入后多余的螺纹段占用额外空间，宝塔接头端的竹节槽做了圆弧过渡处理，既可以保证软管插接后卡接牢固，在通入压力流体时不会脱管，又不会因为槽口过于锋利割伤软管，延长软管的使用寿命。

关于外形尺寸与安装边界，这款迷你球阀的轴向总长度控制在极短的范围内，相比同通径的常规球阀缩短了近三分之一的长度，阀体最大外径也比常规球阀小20%左右，安装时需要预留的最小空间只需满足阀体本身的尺寸加上手柄90度回转的半径即可，不需要额外预留操作工具的空间，因为手动即可直接操作。安装时需要注意，外螺纹端缠绕生料带或涂抹螺纹密封胶时，不要让密封材料进入阀体内部，避免密封材料残留刮伤球芯密封面导致渗漏；插接软管时，需要将软管推过宝塔接头的所有竹节槽，之后最好加装喉箍紧固，尤其是在通有压力流体的管路上，避免压力波动导致软管脱落；手柄操作时不要使用加力杆强行扳动，避免阀杆承受过大扭矩出现断裂或变形，正常手动扳动的力矩完全可以满足密封所需的压紧力需求。

在实际选型适配时，需要确认管路的通径与阀门的公称通径匹配，同时确认管路内的流体介质与阀体、密封件的材质兼容，这款阀门的金属部件均采用不锈钢或镀镍铜合金材质，可适配水、压缩空气、低压液压油、多数弱腐蚀性流体等介质，不适合用于强酸、强碱等高腐蚀性介质，也不适合用于温度超过120摄氏度的高温流体管路，避免密封件老化失效。建模过程中，所有配合面的公差都按照机械设计手册的推荐公差选取，阀杆与阀体的配合采用间隙配合加O型圈密封，既保证阀杆转动灵活，又能保证阀杆位置不会出现渗漏；球芯与密封座的配合采用适当的过盈量，保证密封性能的同时不会让启闭力矩过大。
