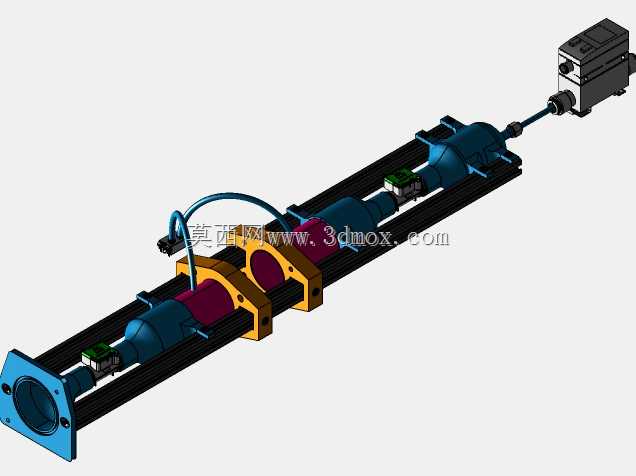

纤维过滤器呼吸阻力检测实验装置

　　在滤材性能检测实验室的日常工作中，纤维过滤材料的呼吸阻力指标是判定滤材防护性能、通气阻力的核心参数，这套检测装置正是为适配实验室标准化滤材测试场景开发，可直接对接现有实验台架完成阻力参数的精准采集。装置核心功能围绕压降与气流参数的同步采集搭建，通过集成高精度压降传感器与两组空气流量计，可在恒定气流通过待测纤维滤材的工况下，实时采集滤材两侧的压力差值，同时匹配不同流量档位下的气流数据，避免单一流量点测试带来的参数偏差，覆盖日常滤材抽检、新品研发验证、批次性能核验等多类测试需求。从结构设计思路来看，整套装置采用模块化布局思路，将气路通路、传感采集模块、滤材装夹工位做分区排布，气路部分采用低流阻内壁管路，减少管路自身沿程阻力对最终测试结果的干扰，传感模块预留标准校准接口，可定期对接计量标准器具完成参数校准，保证测试数据的溯源性；滤材装夹工位采用快压式密封结构，可适配不同厚度、不同幅面的片状纤维滤材装夹，装夹后密封边无漏气缝隙，避免旁通气流影响测试精度。

　　考虑到实验室台架的安装边界，装置整体采用台式布局，主体框架采用硬质铝合金型材搭建，整体重量控制在单人可搬运范围内，底部预留标准安装孔位，可直接固定在常规实验操作台面上，外接气路接口采用通用快插接头，可直接对接实验室现有压缩空气气源或者标准流量发生装置，无需额外定制转接配件。在实际使用过程中，操作人员只需将待测纤维滤材平整放置在装夹工位，压紧密封结构后启动气流发生单元，待气流稳定后即可同步读取压降值与对应流量下的阻力参数，相比传统单传感器测试装置，双流量计的配置可同时采集进气端与出气端的流量差值，辅助判断滤材装夹是否存在泄漏，当两端流量差超过阈值时即可判定装夹失效，避免无效测试数据的产生。

　　装置的气路通路做了等径设计，整个气流通道无突变截面，减少局部涡流带来的压力损失，保证传感器采集到的压降值完全来自待测滤材的呼吸阻力，而非管路结构带来的附加阻力。针对不同测试标准的要求，装置的流量调节单元可覆盖常规呼吸防护滤材测试所需的流量区间，无需额外更换节流元件即可完成不同标准下的测试流程，传感模块的信号输出端预留标准通讯接口，可直接对接实验室的数据采集系统，实现测试数据的自动记录与导出，减少人工记录带来的读数误差。从结构细节来看，装夹工位的密封件采用耐老化硅橡胶材质，长期使用不会出现硬化变形问题，可保证多次装夹后的密封一致性；传感模块安装位置做了避振处理，减少实验室周边设备振动带来的信号干扰，保证采集数据的稳定性。

　　整套装置没有冗余的结构设计，所有部件都围绕测试精度提升、操作流程简化做布局，日常维护时只需定期清理气路内的浮尘、校准传感器参数即可，无需复杂的拆解保养，适配实验室高频次的测试使用需求。在安装尺寸方面，装置主体宽度适配常规实验台的纵深尺寸，放置后不会占用过多台架操作空间，操作按键与显示区域都布置在操作人员正面可视范围内，测试过程中无需侧身或者移动位置即可完成所有操作，符合实验室人机工程学要求。
