立式带刻度储液计量油罐结构设计

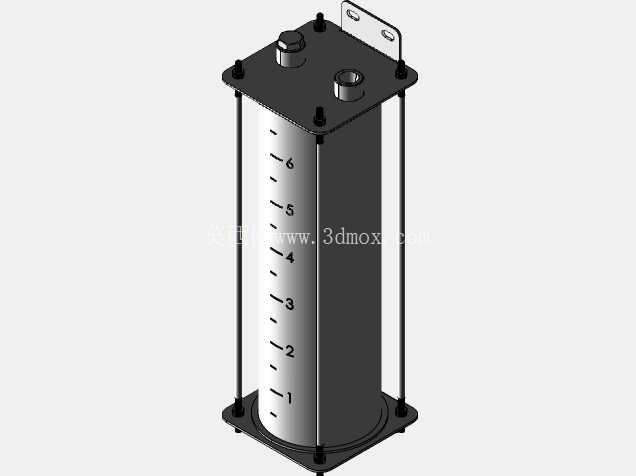

　　从结构组成来看，罐体采用透明硬质筒身作为主体储液腔，配合上下两端的黑色硬质端盖完成密封固定，筒身侧壁直接蚀刻有清晰的容积刻度，作业人员无需借助额外工具，直接通过目视即可读取罐内当前液体的存储升数，在进行液体移出作业时可以精准控制取出量，添加液体时也能快速核对加注量是否符合工艺要求，大幅降低反复测量带来的作业耗时。上下端盖的连接采用四根对称布置的金属拉杆完成锁紧，这种结构既可以保证端盖与透明筒身之间的密封压力均匀分布，避免局部压力不均导致的液体渗漏问题，同时拉杆外置的设计也不会占用筒身内部的储液空间，不会对内部液体的流动、液位的平稳显示造成干扰。在小型流体加注、实验室试剂调配、小型燃油补给这类需要精准管控液体移出与添加量的作业场景里，这类带计量功能的立式储液罐一直是兼顾存储与计量需求的实用结构。不同于普通无刻度储液容器仅能实现液体暂存的功能，该结构在设计之初就把液位实时读取、存量精准核算作为核心功能点，省去了额外搭配外置液位传感器、外接计量仪表的冗余配置，对于空间紧凑、预算有限的作业场景适配性更强。

　　上端盖预留了多个不同口径的管路接口，可以分别适配进液管路、出液管路、排气通路的安装需求，无需在端盖上二次打孔加工，降低现场安装的改造工作量；端盖顶部额外延伸出带安装孔的固定支架，支架的开孔位置经过受力校核，可以直接通过螺栓将整个罐体固定在设备机架、墙面支架上，安装时不需要额外设计定制固定抱箍，适配常规的安装作业流程。设计过程中针对刻度的标识位置做了反复调整，刻度线避开了四根拉杆的遮挡区域，无论操作人员站在罐体的哪个常规操作方位，都能无遮挡读取到液位对应的刻度数值，避免因视线被结构件遮挡导致的读数误差。

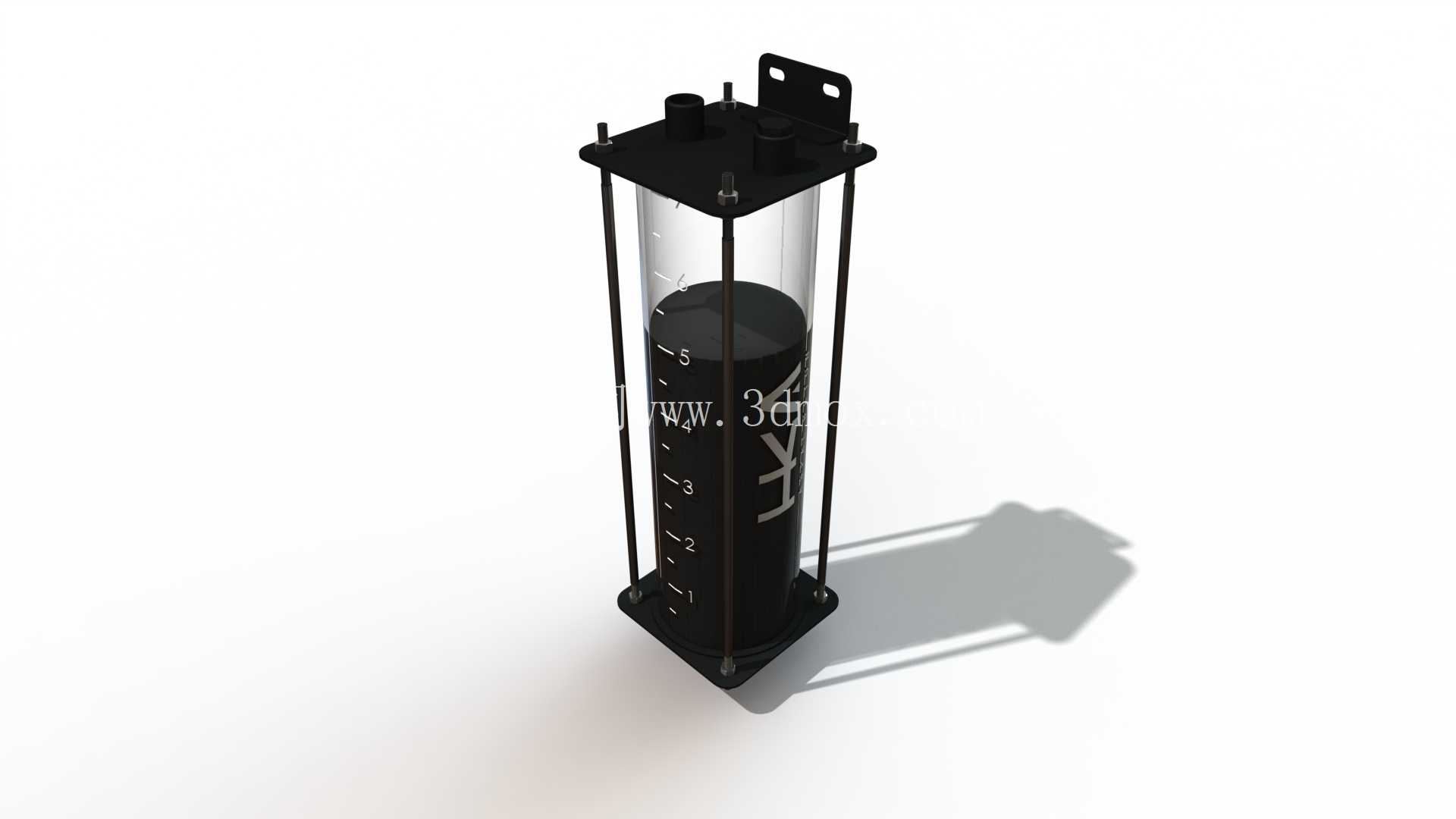

　　筒身与上下端盖的密封位置采用嵌入式密封槽设计，密封件安装后不会突出到筒身内壁，避免长期使用后密封件被液体浸泡出现溶胀脱落，污染罐内存储的液体；内部的黑色浮体结构随液位升降同步移动，浮体与透明筒身的间隙控制在合理范围，既不会因为间隙过小出现卡滞无法跟随液位移动，也不会因为间隙过大导致浮体倾斜，影响刻度读取的准确性。从安装边界来看，罐体整体为细长立式结构，横向占用的安装空间很小，对于安装面的面积要求较低，即使在狭小的设备舱内部也能完成布置；底部端盖做了平整化设计，除了通过顶部支架吊装固定外，也可以直接将罐体放置在平整的工作台面上临时使用，固定方式灵活。

　　在实际应用中，这类结构既可以用于小型汽修门店的机油、燃油定量加注作业，也可以用于化工实验室的试剂定量移取，还能配套在小型流体加工设备上作为循环储液计量单元使用，不需要复杂的电控元件即可完成容积计量，维护成本极低，即使在无供电的作业场景下也能正常发挥作用。结构建模过程中对各个配合面的公差做了合理设定，透明筒身与端盖的配合采用间隙配合加密封件补偿的设计，既方便组装时筒身的装入，也能通过密封件的压缩量补偿加工公差带来的间隙，保证整体的密封性能；拉杆的长度经过精确计算，锁紧后两端的螺纹露出长度控制在2到3个螺距，既保证锁紧力足够，也不会因为螺纹露出过长造成安装空间的浪费或是剐蹭周边的管线。
