壁挂式U型无障碍安全扶手结构设计

这款壁挂式U型扶手主要面向无障碍场景与安全防护需求设计，常见于公共卫生间、养老机构卫浴区、医院病房卫生间、无障碍坡道侧边等位置，核心作用是为行动不便人群、老年群体、术后康复人员提供起身、移位时的受力支撑点，降低滑倒、跌落的风险，也可在工业设备操作工位旁作为临时借力构件使用，适配需要固定点位辅助受力的安装场景。

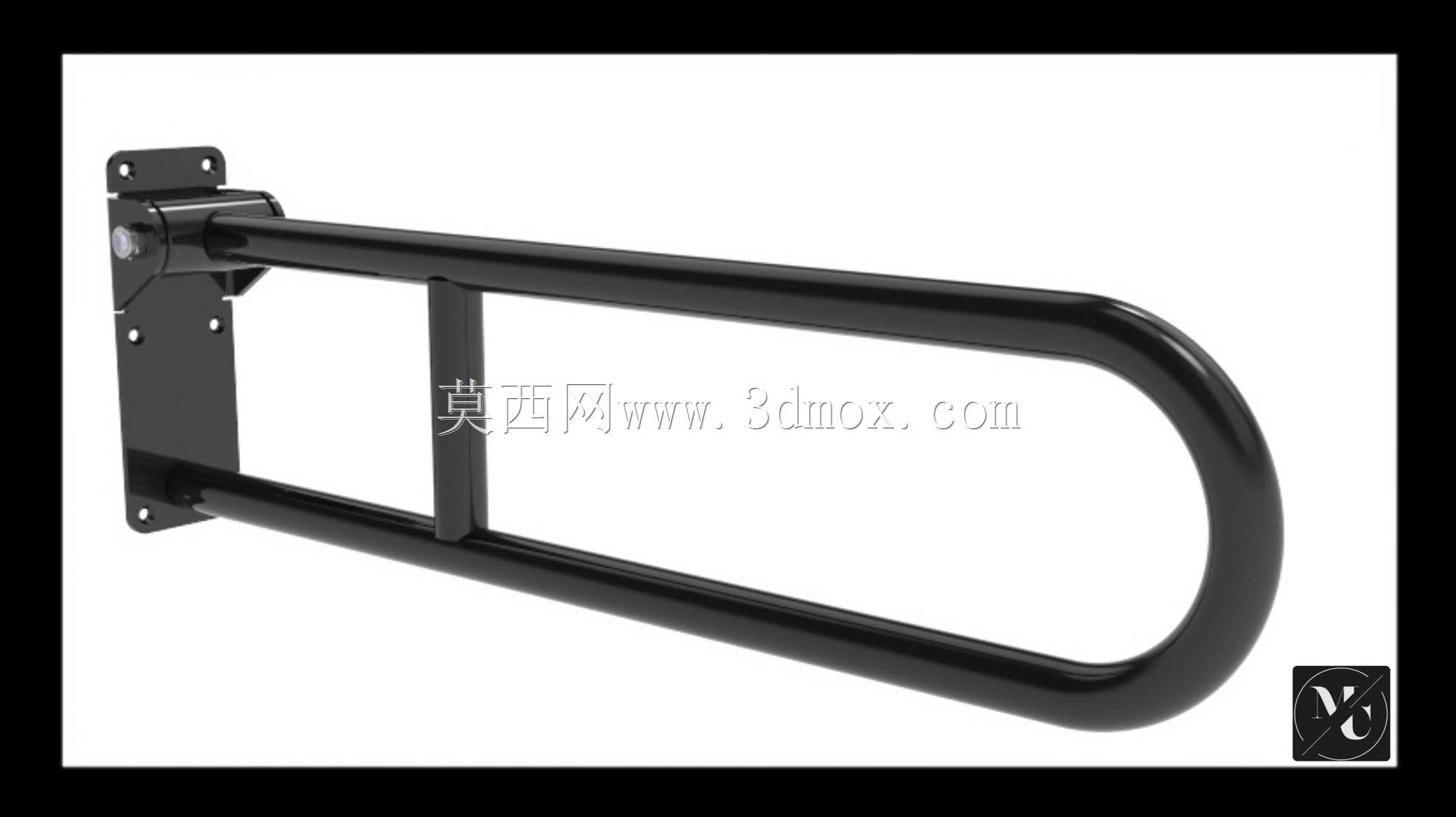

从结构设计逻辑来看，整体采用双侧平行圆管加端部U型圆弧过渡的构型，没有尖锐棱角，避免使用过程中磕碰划伤，圆管截面的握持手感更贴合人手抓握弧度，施力时不会产生硌手的应力集中点。安装端采用整块折弯钢板作为固定基座，基座上预留多组沉头安装孔，可直接通过膨胀螺栓与混凝土墙面、实心砖墙体完成刚性连接，多组孔位的排布既可以分散扶手承受的载荷，也能适配不同孔距的安装基面，避免单孔受力导致的基座松动问题。基座与扶手管的连接位置设置了加强焊接段，焊后做打磨抛圆处理，消除焊渣与凸起，同时保证连接位置的抗扭、抗弯折性能，满足单侧施加垂直载荷、水平侧向载荷时的强度要求。

扶手中部设置了一根垂直于主管的加强撑杆，将长跨度的扶手主管分隔为两段，有效降低长悬臂状态下主管的挠度变形，避免人员全力抓握时主管出现过度下弯或晃动，提升使用时的稳定感。端部的U型弯管采用一体冷弯成型工艺，没有拼接焊缝，既保证了圆弧段的结构强度，也让握持时可以顺着圆弧调整抓握位置，适配不同身高、不同站位的使用需求。

从安装边界来看，固定基座的板面尺寸适配常规墙面的安装空间，不需要额外开凿大面积的墙面预埋槽，只要墙体本身具备足够的结构强度，即可直接完成安装；扶手整体向外伸出的长度经过人体工程学核算，既保证人员站立或起身时手臂可以自然弯曲抓握，不会因为距离墙面过近导致手肘磕碰墙面，也不会因为伸出过长导致悬臂载荷过大、占用过多通行空间。扶手整体的离地安装高度可根据使用场景调整，公共无障碍场景通常匹配规范要求的安装高度区间，家用场景可根据使用者的身高、行动习惯微调安装位置。

表面处理采用整体喷塑工艺，涂层均匀覆盖所有金属表面，既可以抵御卫浴场景的潮气侵蚀，避免长期使用出现锈蚀，也能让表面保持合适的摩擦系数，手上沾有水渍时抓握也不容易打滑，同时哑光的黑色涂层不会产生强光反射，适配不同装修风格的空间，不会显得突兀。

建模过程中对圆管的折弯半径做了工艺合理性校验，保证冷弯加工时不会出现管壁瘪陷、开裂的问题，安装孔的沉头深度匹配常规膨胀螺栓的头部尺寸，安装后螺栓头不会突出基座表面，避免剐蹭或勾挂衣物。所有外露的边缘都做了圆角处理，哪怕是基座的边角位置，也没有直角锐边，从细节上降低使用过程中的磕碰伤害风险。

在载荷校核层面，整体结构按照单侧承受1.5kN垂直静载荷的要求做了结构加强，完全满足日常使用的受力需求，哪怕是体重较大的使用者全力借力，结构也不会出现塑性变形或连接失效。加强撑杆的位置经过受力仿真优化，设置在扶手悬臂段挠度最大的位置，用最少的材料实现最优的加强效果，兼顾结构强度与材料成本控制，不会出现冗余设计导致的材料浪费。
