软体驱动下肢矫形辅助支具结构设计

这款下肢矫形支具的设计核心围绕软体驱动技术展开，区别于传统刚性矫形器的硬接触约束逻辑，整体结构在保证支撑强度的前提下，尽可能降低穿戴过程中的异物感与局部压迫风险。从实际应用场景来看，该类支具主要面向下肢运动功能障碍人群的日常行动辅助、术后康复训练以及步态矫正场景，可适配不同程度的踝足关节活动受限问题，替代传统石膏或纯刚性支具在康复中后期的使用需求。

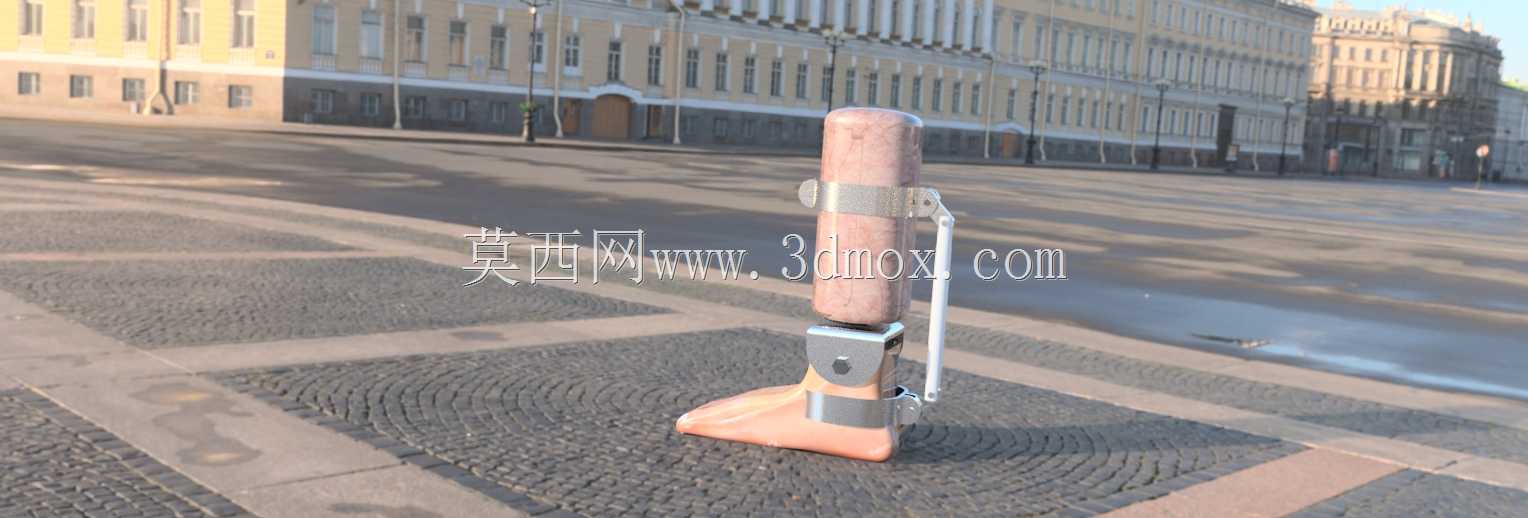

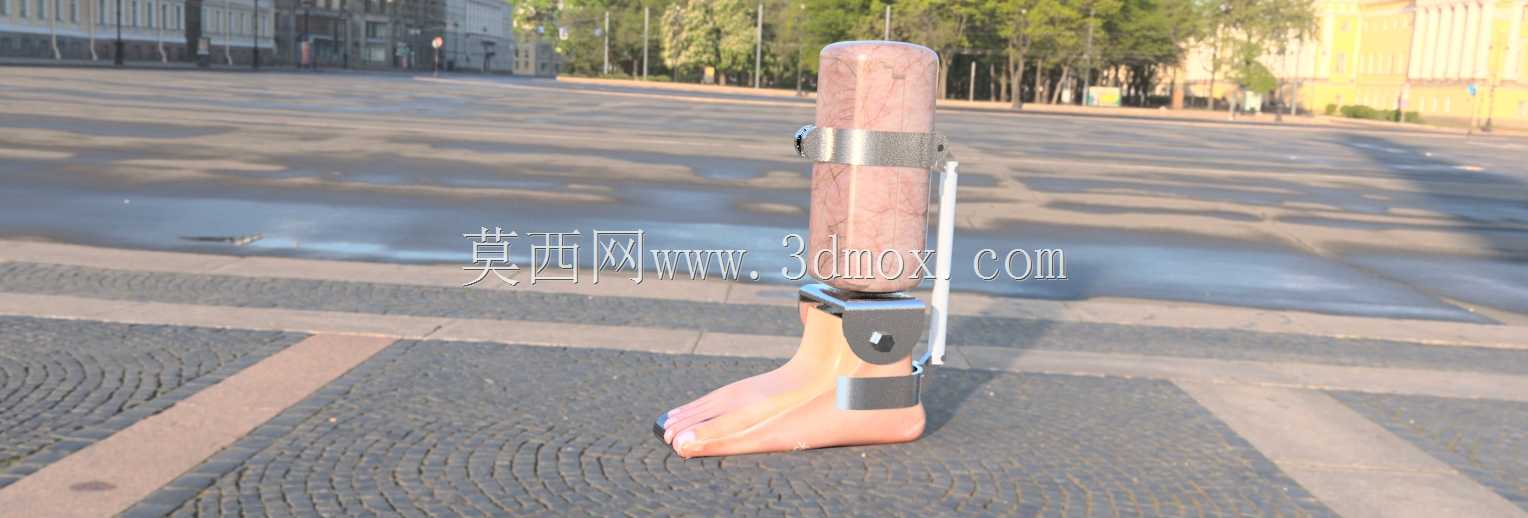

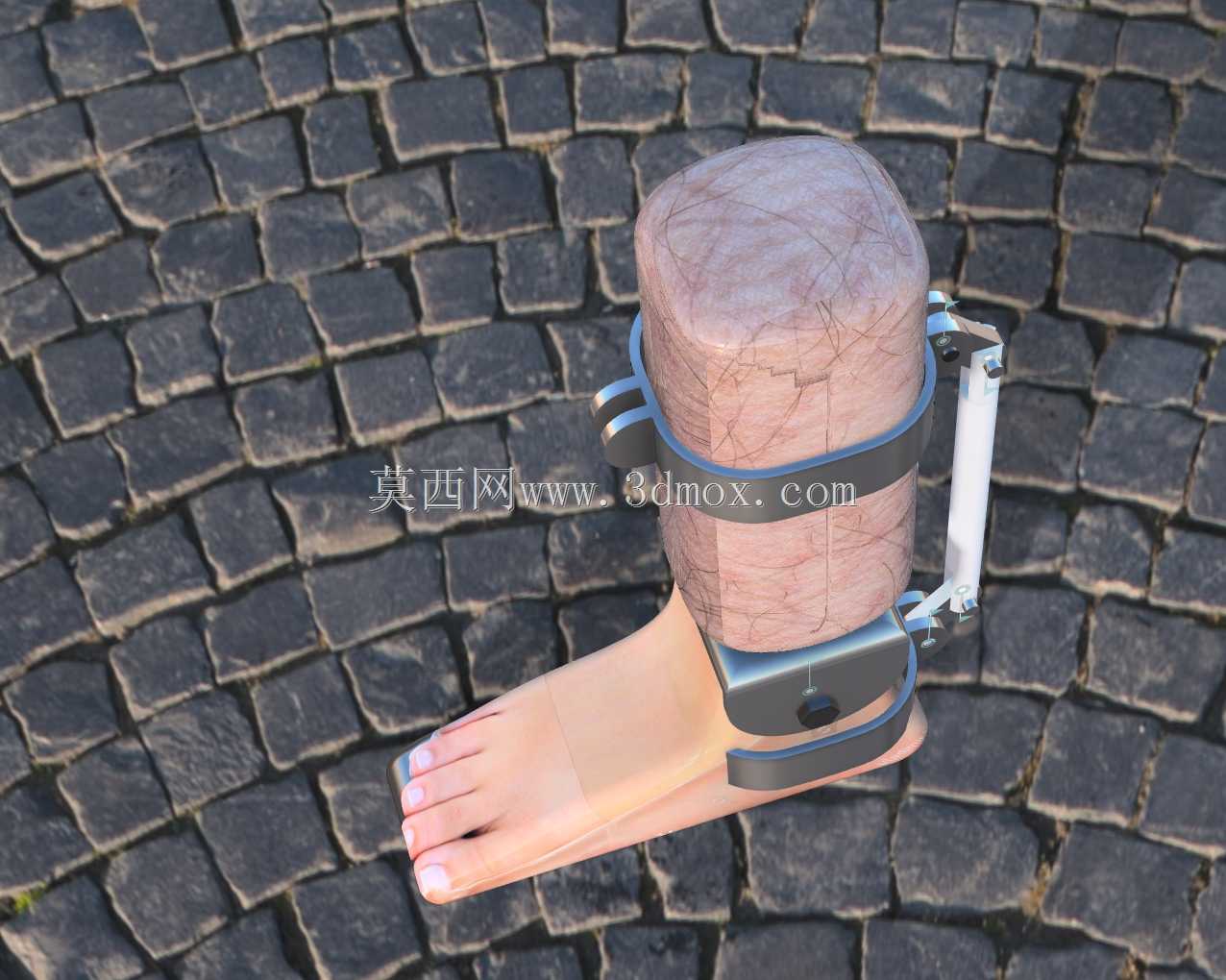

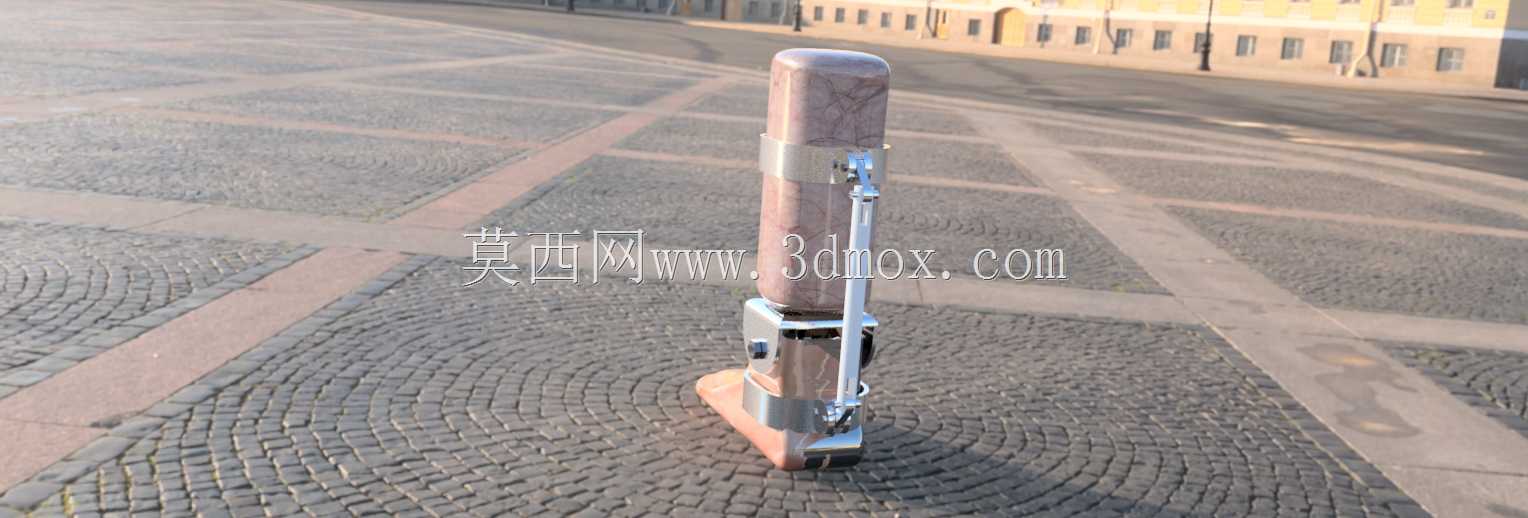

结构设计上，支具整体分为小腿贴合段、踝部铰接段与足底支撑段三个核心部分，小腿段采用仿人体小腿轮廓的曲面造型，接触面预留了软体驱动单元的安装槽位，绑带固定点位避开了胫骨前肌等易受压的软组织区域，固定卡扣采用快拆式结构，可实现单人快速穿戴调节。踝部铰接结构没有采用传统的单轴销轴连接，而是配合软体执行器的形变特性设计了多自由度活动余量，允许穿戴者在行走过程中完成踝部的跖屈、背伸以及小范围的内外翻动作，避免长期刚性固定导致的关节僵硬问题。

从安装边界与尺寸适配逻辑来看，支具的小腿段长度可根据使用者的小腿长度做一定范围的裁剪调整，足底支撑段的弧度贴合正常人体足弓形态，边缘做了圆弧过渡处理，避免穿戴时与鞋体内腔产生卡滞。软体执行器内嵌于支具与肢体接触的夹层位置，通过可控的形变输出辅助力矩，在行走摆动相提供抬足助力，支撑相则提供足够的侧向稳定性，防止出现足内翻或足下垂的异常步态。

设计过程中重点平衡了结构强度与穿戴舒适度的矛盾，支具的主体承力部分采用轻量化的刚性材质做骨架，所有与皮肤接触的表面都预留了软体垫层的安装厚度，绑带的宽度经过反复调整，在保证固定牢靠的前提下尽可能降低局部压强，避免长期穿戴出现压疮。铰接位置的活动阻尼经过匹配设计，既不会因为阻力过大增加穿戴者的行动负担，也不会因为阻尼过小失去矫形支撑的作用。

在实际功能实现层面，该支具可根据不同使用者的康复阶段调整软体驱动的输出力矩，早期康复阶段可提供较大的辅助力，帮助使用者重新建立正常的步态记忆，随着康复进程推进可逐步降低辅助力度，最终过渡到脱离支具自主行走。相较于传统的刚性矫形支具，这种融合软体机器人技术的结构在重量上降低了近百分之四十，穿戴后可适配日常的多数鞋型，不需要专门定制配套的鞋具，大幅提升了使用者日常出行的便利性。

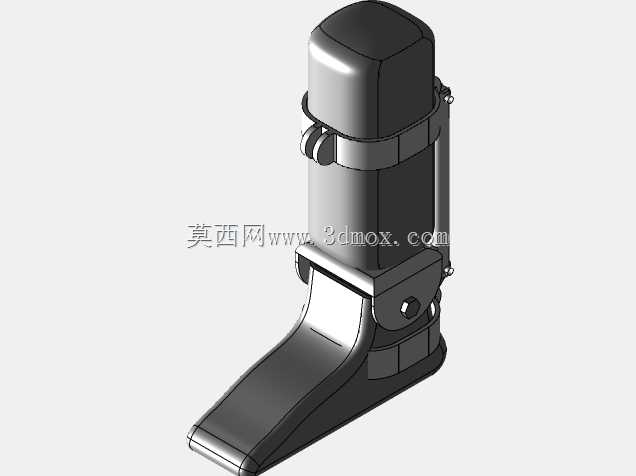

结构建模过程中，所有曲面都经过人体工学曲率校验，不存在突兀的棱角或局部凸起，支具整体的外轮廓做了收窄处理，穿戴后不会出现明显的剐蹭裤腿的问题。各个连接部件的固定点位都做了沉头处理，避免突出的连接件勾挂衣物或者划伤皮肤。软体执行器的走线槽内嵌于支具骨架内部，外部没有明线暴露，既提升了整体的美观度，也避免日常使用过程中线缆被拉扯损坏。

从工程落地的角度来看，该结构的所有部件都具备量产可行性，刚性骨架部分可采用注塑或者3D打印的方式加工，软体部分可采用医用级硅胶浇筑成型，快拆绑带与卡扣均采用标准件，可有效控制整体的生产成本，让这类融合新型驱动技术的康复辅具能够覆盖更多有需求的使用人群。
