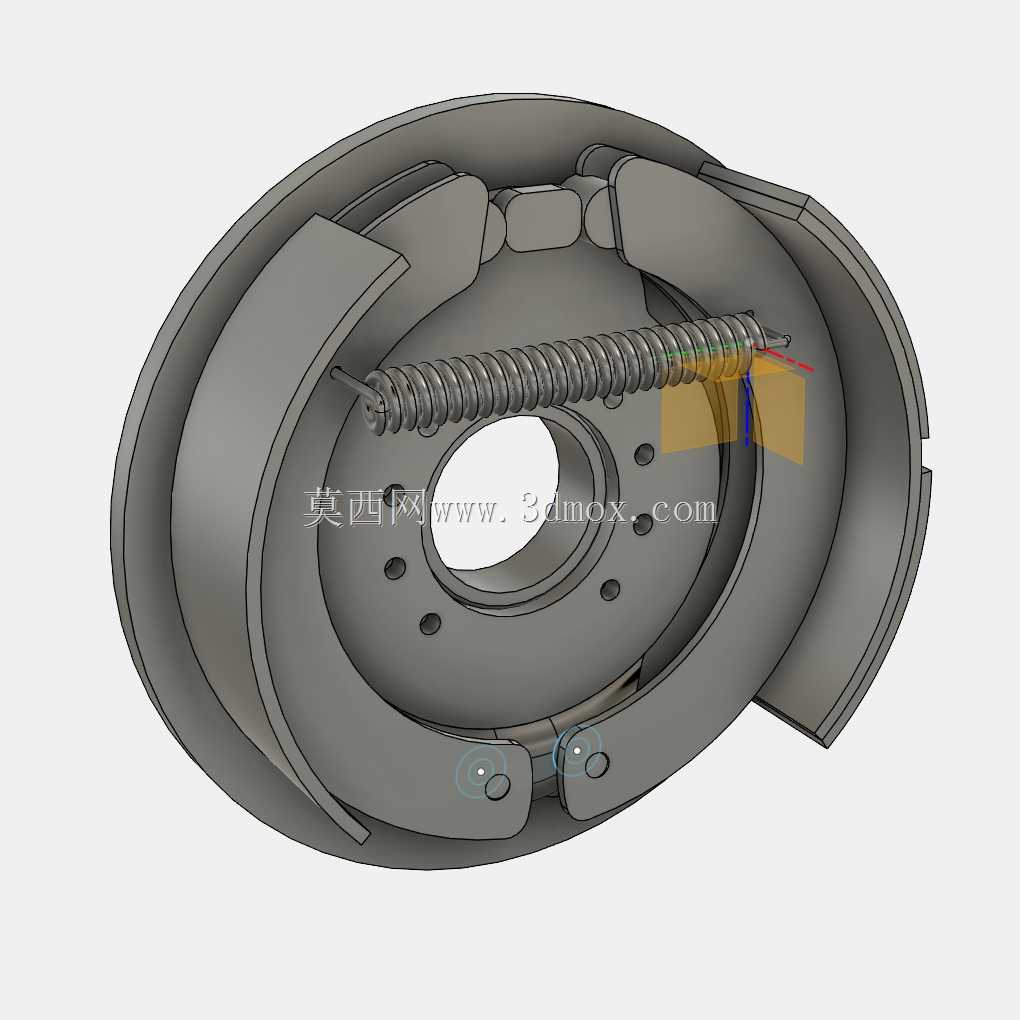

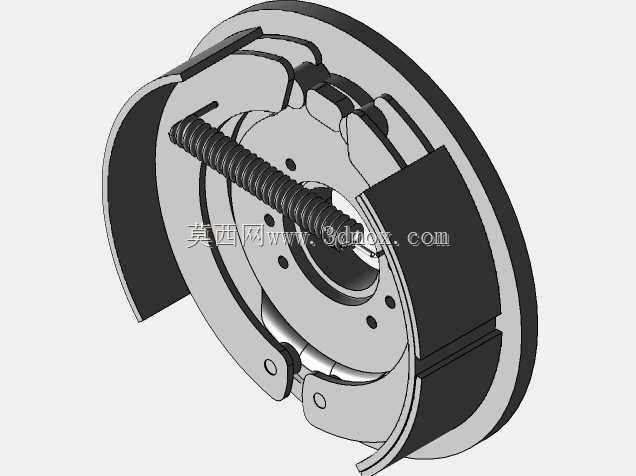

汽车鼓式制动机构装配结构设计

在商用车及经济型乘用车的后轮制动系统选型中，鼓式制动器凭借制动力矩大、防尘防水性能优异、驻车制动集成度高的特点，至今仍在重载货运车辆、低速工程车辆、经济型家用车后轮配置中占据不小的应用份额。这套鼓式制动总成的设计，首先围绕制动效能的稳定性展开，核心的制动蹄采用领从蹄对称布局，两个弧形蹄片一端通过销轴铰接在制动底板的固定支座上，另一端抵靠在制动轮缸的活塞端面，回位弹簧跨接在两个蹄片之间，确保解除制动时蹄片能快速回位，避免拖磨发热。设计过程中需要严格控制制动蹄的摩擦面圆弧半径，保证与制动鼓内圆面的贴合率达到75%以上，避免局部接触导致制动跑偏、摩擦片早期磨损。制动底板作为整个总成的安装基准，采用冲压焊接结构，中心预留轮毂轴承穿过的通孔，周围均匀分布的螺栓孔用于和车桥半轴法兰刚性连接，安装面的平面度公差控制在0.1mm以内，防止装配后制动蹄出现偏斜。轮缸安装座的位置度公差需要严格校核，保证活塞推出方向与制动蹄的受力方向重合，避免产生额外的侧向分力加剧销轴磨损。回位弹簧的刚度参数经过多轮匹配，既要保证制动解除后蹄片能快速完全回位，又不能刚度太大导致踏板力过高、制动响应滞后。两个蹄片之间的间隙调整机构集成在蹄片下端，通过手动调整拨齿可以改变蹄片与制动鼓之间的初始间隙，日常维护时无需拆解制动鼓即可完成间隙校准。整个总成的外围轮廓完全适配对应车型的制动鼓内腔尺寸，安装螺栓孔的节圆直径与车桥法兰完全匹配，不需要额外改动桥体结构即可直接换装。摩擦片采用耐高温摩擦材料铆接在制动蹄基体上，连续制动工况下的热衰退率控制在行业标准允许范围内，保证长下坡制动时的效能稳定。驻车制动的杠杆机构直接集成在其中一个制动蹄上，拉臂拉动时可以将蹄片向外撑开，实现驻车锁止功能，不需要额外加装独立的驻车制动卡钳，大幅简化了后桥的结构布局，降低了整车制造成本。
