花键连接六叶螺旋传动构件结构设计

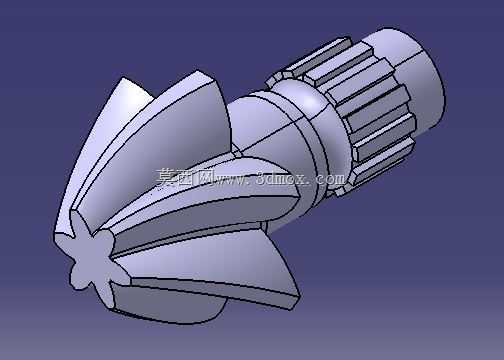

这类带花键连接端的多叶螺旋构件，常应用在流体输送、动力推进、物料搅拌类设备的核心传动位置，区别于普通一体式螺旋桨，其花键连接结构可实现与动力输出轴的快速拆装，在需要定期更换桨叶、调整桨距的工况下，能大幅降低设备维护的拆装工时。从实际使用场景来看，该构件既可以作为小型水下推进装置的动力输出端，通过桨叶曲面旋转推动流体产生轴向推力，也可安装在混合搅拌设备的主轴端，依靠多叶结构的剪切面实现介质的均匀分散，在低粘度流体输送、粉体混料工位都能适配。设计过程中优先采用多截面实体叠加肋骨特征的建模逻辑，先确定桨叶根部与轴体衔接的过渡圆角，避免应力集中导致的桨叶根部断裂，再逐段拟合桨叶从根部到叶梢的截面扭转角，保证旋转过程中每个截面的流体切入角一致，减少紊流带来的动力损耗。花键端的齿形参数严格匹配对应动力轴的花键规格，齿侧预留合理的配合间隙，既保证扭矩传递过程中无旷量，也能避免过盈装配导致的拆装困难。桨叶的叶梢做了圆弧收边处理，防止高速旋转时叶梢与腔体内壁发生剐蹭，整体安装边界需匹配设备腔体的内径尺寸，桨叶旋转外径与腔体内壁保留3-5mm的安全间隙，花键端的轴向定位台阶高度控制在2mm以内，保证装配后轴向窜动量在允许公差范围内。从结构强度角度考量，桨叶与轴体衔接位置做了加厚处理，可承受持续旋转带来的交变载荷，六叶结构相比三叶、四叶结构，在相同转速下能输出更平稳的推力或搅拌力，运行振动量更小，适合对运行平稳性要求较高的精密传动工位。建模过程中需反复校验每个桨叶的截面扭转角度一致性，避免因单个桨叶角度偏差导致的动平衡失衡，花键齿的形位公差需满足传动件配合要求，保证扭矩传递过程中齿面受力均匀，不会出现局部齿面过载磨损的问题。
