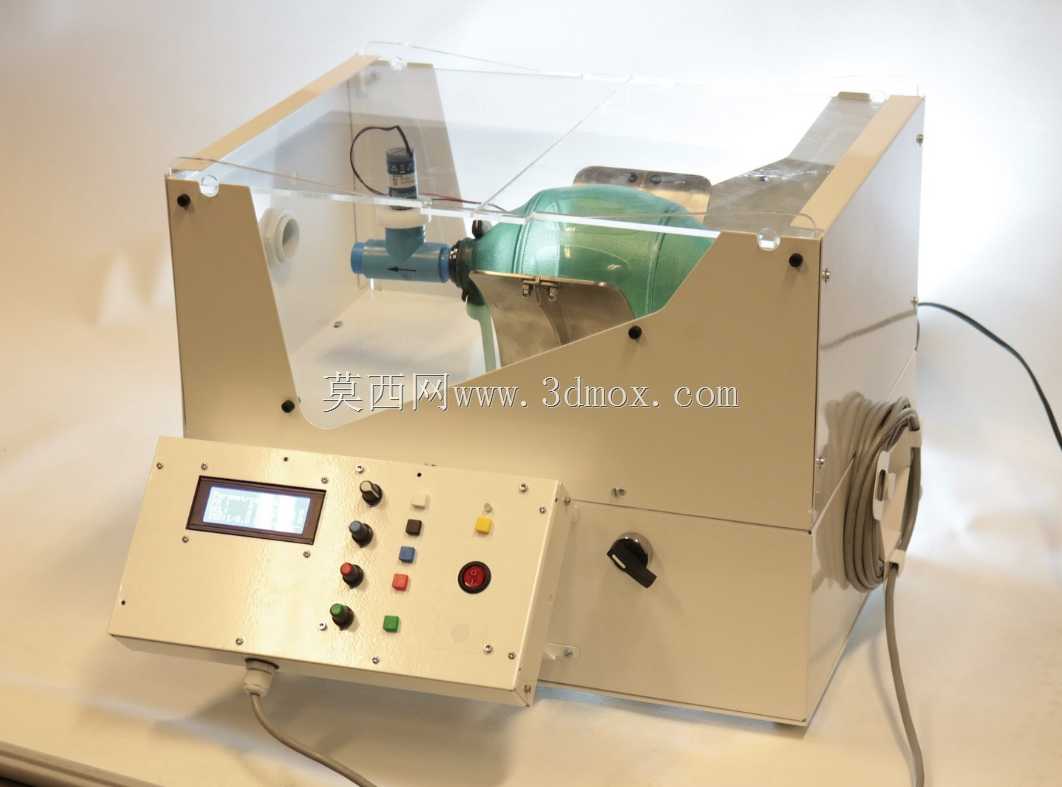

基于简易呼吸器改装的金属薄板急救呼吸装置

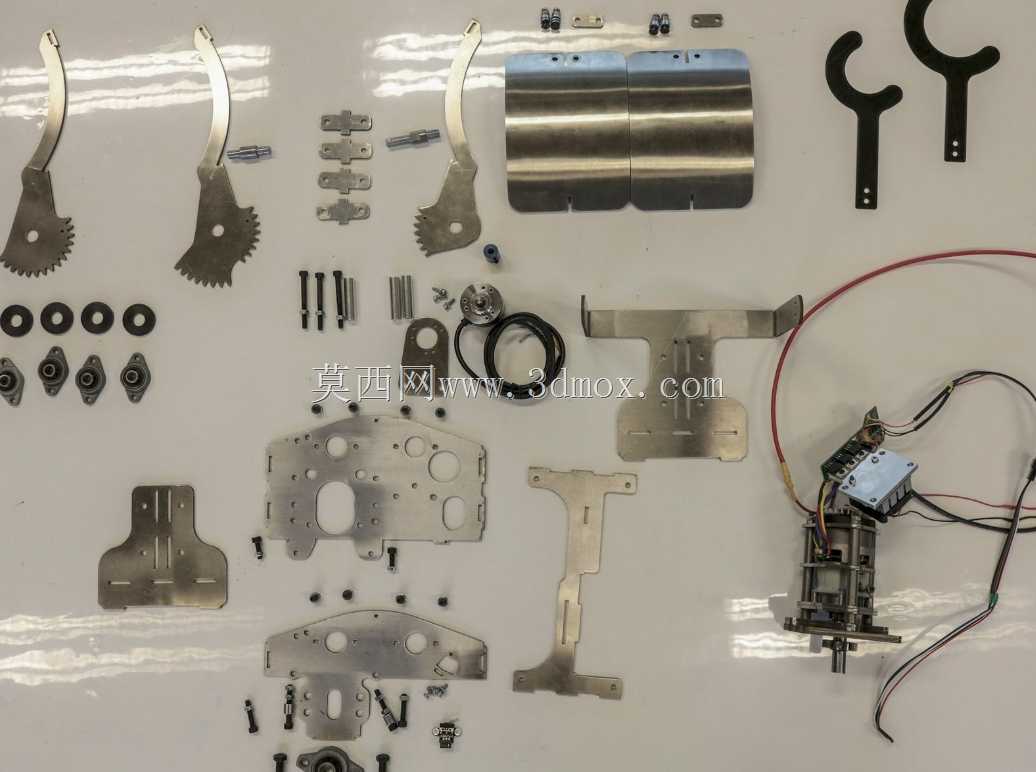

这款急救呼吸装置的设计初衷，是针对院前急救、基层医疗站点、灾害应急场景下，手动简易呼吸器按压人力消耗大、按压频率与深度不稳定的痛点，在常规ambu简易呼吸器的基础上做电动化改装，替代人工持续按压操作，为患者提供稳定的通气支持。从结构设计来看，整套装置的承载框架全部采用金属薄板折弯、冲压成型，没有采用厚重的型材焊接结构，一方面控制了整体自重，方便急救场景下的快速转运与临时布设，另一方面薄板件的加工门槛低，小批量试制阶段不需要开模，通过激光切割、数控折弯即可完成所有结构件的加工，加工周期短，成本可控，适合应急场景下的快速量产与落地。

动力单元选用改装的无刷直流电钻电机，这类电机本身具备高转速、大扭矩输出的特性，通过配套的减速齿轮组将转速降低到适合呼吸器按压的区间，能够稳定输出按压所需的推力，同时无刷电机的运行寿命长，连续工作时的发热控制优于有刷电机，能够满足长时间急救转运过程中的持续运行需求。电机的输出端连接偏心按压机构，将电机的旋转运动转化为往复直线运动，按压头的行程经过反复调校，刚好匹配ambu简易呼吸器球囊的按压深度，既保证每次按压的送气量达到临床要求，又不会因为按压行程过大造成球囊破损，或者送气量过大对患者造成气压伤。

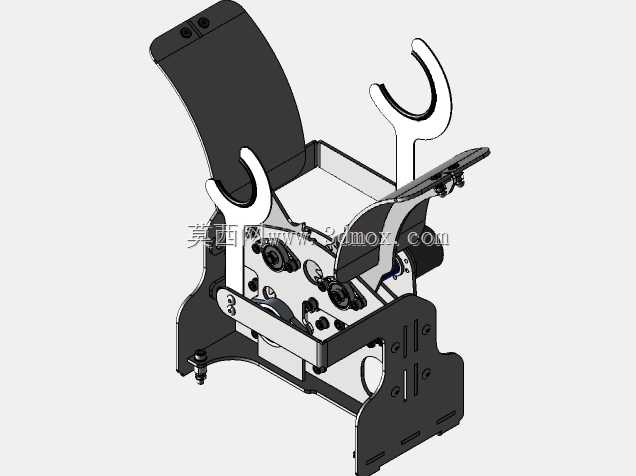

装置的固定结构做了针对性的适配设计，两侧的C型固定卡爪可以快速卡装在不同规格的ambu简易呼吸器球囊外侧，不需要额外的绑带或者紧固件固定，拆装速度快，急救人员可以在数秒内完成呼吸器球囊的装载与拆卸，更换不同规格的球囊也不需要调整结构，适配性较强。装置后侧的折弯背板一方面作为电机、传动机构的安装基准面，所有传动部件的安装孔位都在背板上一次冲压成型，保证装配时的同轴度，减少传动过程中的卡顿与异响；另一方面背板预留了多个长条状安装孔，可以通过绑带或者卡扣将整套装置固定在急救床、担架扶手或者急救推车的侧边，不会因为转运过程中的颠簸出现移位，保证通气过程的稳定性。

从安装边界来看，整套装置的整体尺寸控制在常规成人手掌可握持的范围内，没有冗余的外凸结构，所有传动部件都内置在薄板框架内部，外侧没有裸露的齿轮或者运动部件，避免急救过程中剐蹭医护人员或者患者衣物，使用安全性更高。供电部分可以适配常规的直流移动电源、车载电源接口，不需要专门的供电模块，在野外、救护车等没有市电接入的场景下也能正常使用，适配各类复杂的急救场景。

在结构细节处理上，所有薄板件的边缘都做了折弯翻边处理，既提升了薄板结构的整体刚性，避免受力时出现变形，又将锋利的板材边缘包裹在内，不会划伤操作人员。按压头的位置采用了快拆设计，可以根据不同球囊的材质更换不同硬度的按压垫，既保证按压时的摩擦力，不会出现按压打滑，又能避免硬质按压头长期挤压磨损球囊表面，延长球囊的使用寿命。传动机构的连接部位都预留了润滑间隙，装配时涂抹润滑脂后可以长时间免维护运行，不需要频繁拆解保养，适合急救设备高可靠性的使用要求。

不同于市面上集成化的专业急救呼吸机，这套改装装置完全依托现有成熟的简易呼吸器配件，不需要重新设计呼吸通路、阀组结构，只需要替换人工按压的动力部分，整体结构简单，故障点少，即使在运行过程中出现动力故障，也可以快速拆下装置，立刻切换回手动按压模式，不会中断对患者的通气支持，这一点在急救场景下尤为重要，不会因为设备故障造成急救流程中断。整套结构的建模过程中，所有薄板件的折弯系数、冲压避空都做了精准设置，完全匹配实际钣金加工的工艺要求，导出的加工图纸可以直接用于生产，不需要二次调整，传动部件的配合公差也按照常规机加工的精度等级设置，普通的机加工车间就可以完成所有零件的加工，不需要高精度的加工设备，进一步降低了装置的落地门槛，适合基层医疗单位、应急救援队伍的批量配备。
