CA6140车床用流行凸轮机构结构

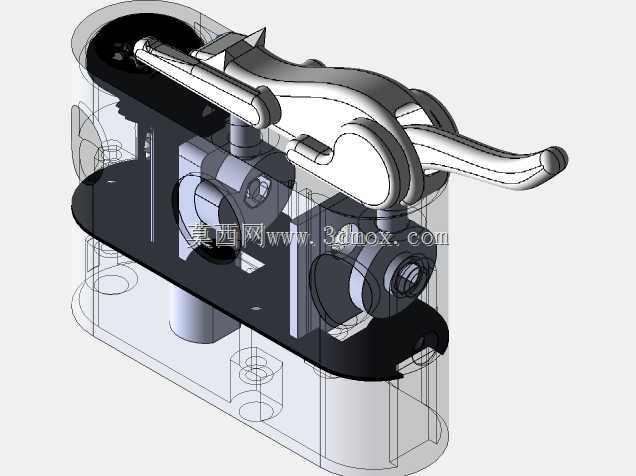

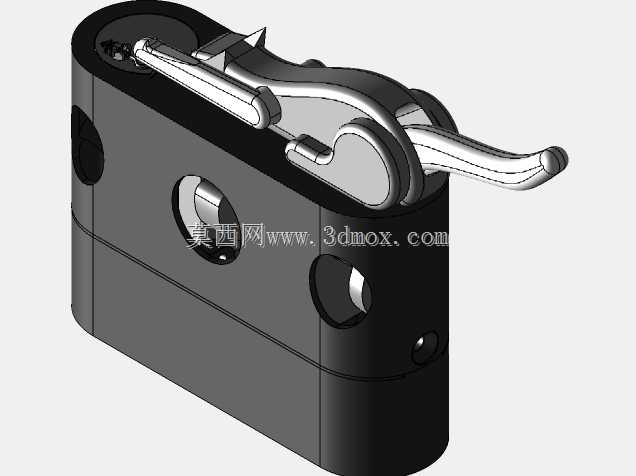

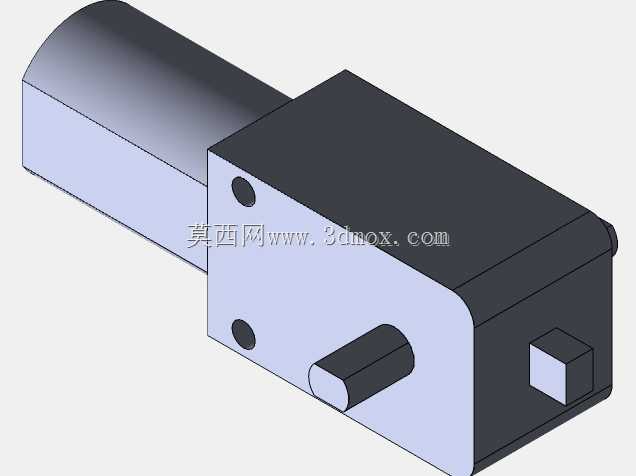

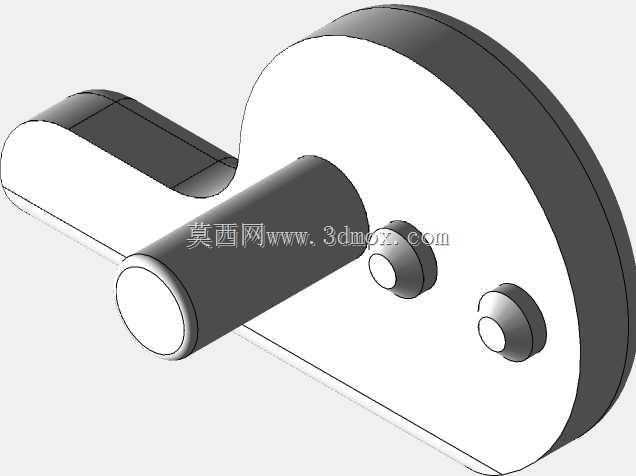

　　这套凸轮机构主要适配CA6140系列普通车床的进给系统辅助锁紧工位，在实际车间加工场景中，主要承担进给溜板到位后的快速锁止、行程限位触发功能，替代传统的螺栓顶紧式锁紧结构，能大幅缩短工位切换时的锁紧操作时间，在中小批量轴类、盘类零件的车削加工场景中，可有效减少操作人员的辅助操作时长，降低反复松紧锁紧螺栓带来的操作疲劳。从结构功能来看，整套构件集成了凸轮触发、杠杆压合、锁止定位三个核心功能模块，外露的扳动杆为操作输入端，扳动角度设计为0到45度区间，扳动到位后凸轮轮廓的死点位置可实现无额外锁紧件的自锁，不会因为车床运行过程中的振动出现松脱问题；机构本体上的两个横向通孔为安装定位孔，孔径适配CA6140车床溜板箱上的原有安装轴径，

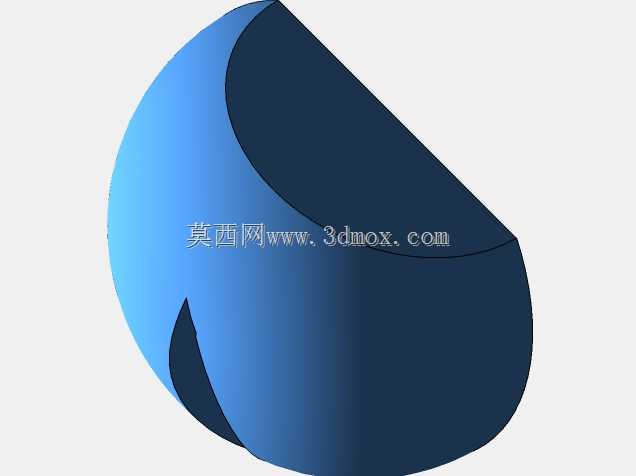

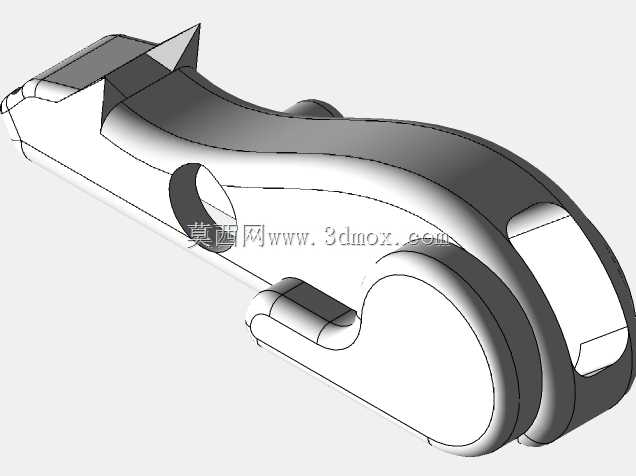

　　安装时不需要对原有床身结构做额外打孔改造，直接替换原有老旧锁紧组件即可完成装配，安装边界与原有安装位完全匹配，本体突出安装面的最大高度不超过65毫米，不会与溜板上的刀架移动路径产生干涉。设计过程中优先考虑了车床加工场景下的粉尘、切削液侵蚀问题，所有运动副的配合间隙都控制在0.02到0.05毫米区间，既保证扳动操作的顺畅度，也能避免切削碎屑进入配合面造成卡滞；凸轮轮廓曲线采用等速运动规律优化，扳动过程中压合行程的压力变化线性可控，不会出现操作力突变导致的锁紧不到位问题，杠杆压合端的接触面做了圆弧过渡处理，长期反复锁紧不会对被压合的床身导轨面造成压痕损伤。从实际使用的工况适配性来看，这套机构的操作力设计为单指即可完成扳动锁紧，

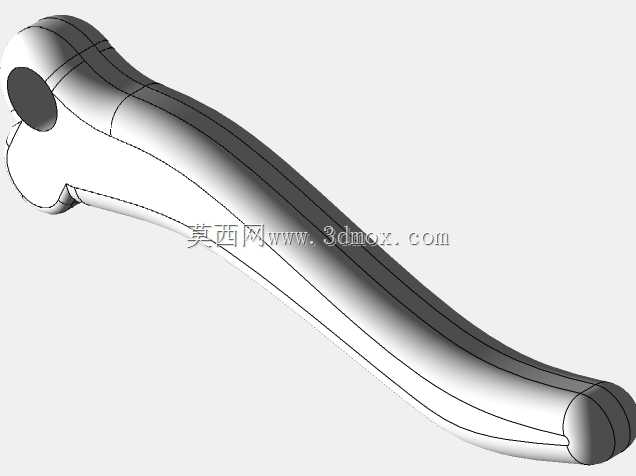

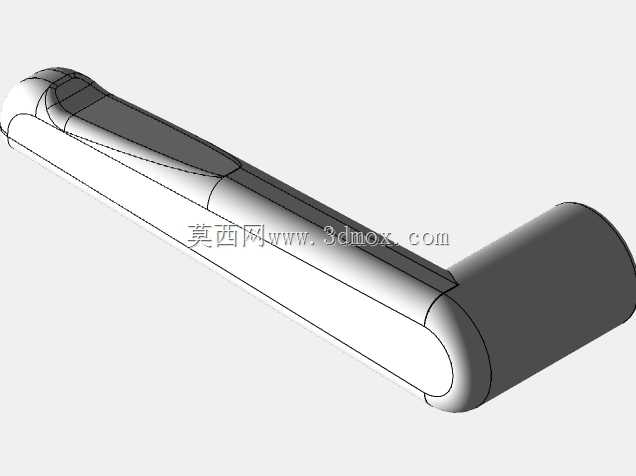

　　不需要借助扳手等额外工具，操作人员在完成进给位置调整后，随手即可完成锁止操作，相比传统的锁紧结构操作效率提升60%以上；本体采用一体式块状结构设计，整体刚性充足，在车床满负荷切削产生的振动工况下，锁紧状态的保持力可达到800牛以上，完全满足普通车削加工时的溜板锁止刚度要求，不会因为切削力的作用出现溜板位移导致的加工尺寸超差问题。结构上的两个侧置通孔除了安装定位功能外，其中一个孔集成了润滑油路预留通道，日常设备维护时可直接通过该孔向内部凸轮配合面注入润滑油，不需要拆解整个机构即可完成保养，大幅降低日常维护的工作量；扳动杆的外形做了贴合人手操作的弧度优化，表面没有尖锐棱角，长期操作不会出现硌手的问题，杆部与本体的连接位置做了防脱限位设计，即使反复扳动也不会出现杆件脱出的故障。
