带垂直升降轴的四轴SCARA机械臂结构

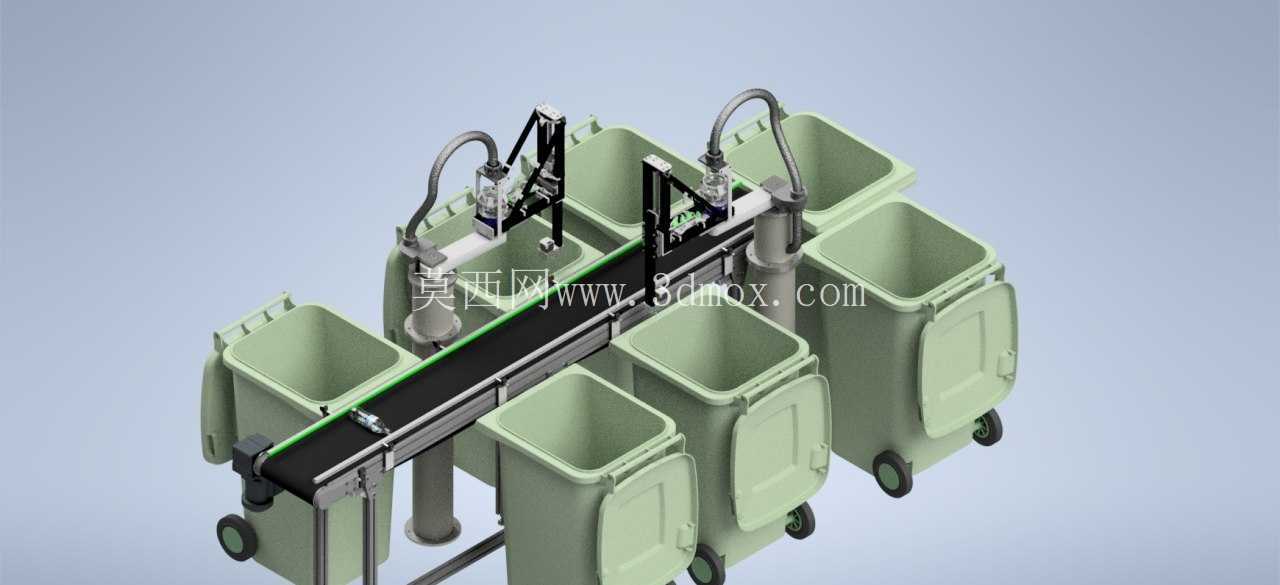

　　这款SCARA机械臂的结构设计，核心瞄准3C电子装配、轻载物料分拣、实验室样本转运这类对作业节拍、平面定位精度有要求的场景，和传统六轴关节机器人相比，它在XY平面的运动刚性更突出，垂直方向额外配置的升降行程，能覆盖更多需要Z轴避让、上下取放的工位需求，不会像普通平面SCARA那样受限于末端短行程，适配流水线侧装、桌面独立工位安装两种布局。

　　从关节配置来看，四个运动关节里有三个采用BLDC电机作为动力源，搭配48V直流供电的驱动单元，肘部和肩部的动力输出端，都和单级7:1减速比的行星齿轮箱做耦合安装，这种选型思路是兼顾转速与输出扭矩的平衡——行星齿轮箱的背隙控制在小负载作业场景下完全够用，不需要额外加装谐波减速器就能把成本压到可控范围，同时BLDC电机的低速扭矩特性、响应速度，刚好匹配SCARA臂快速点位移动的需求，不会出现步进电机丢步、高速段扭矩不足的问题。

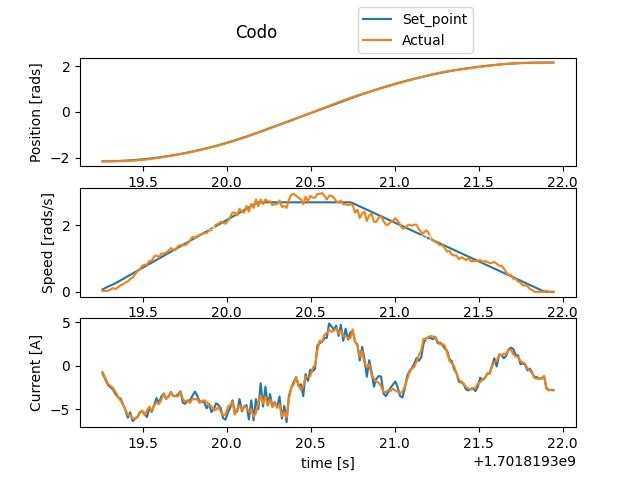

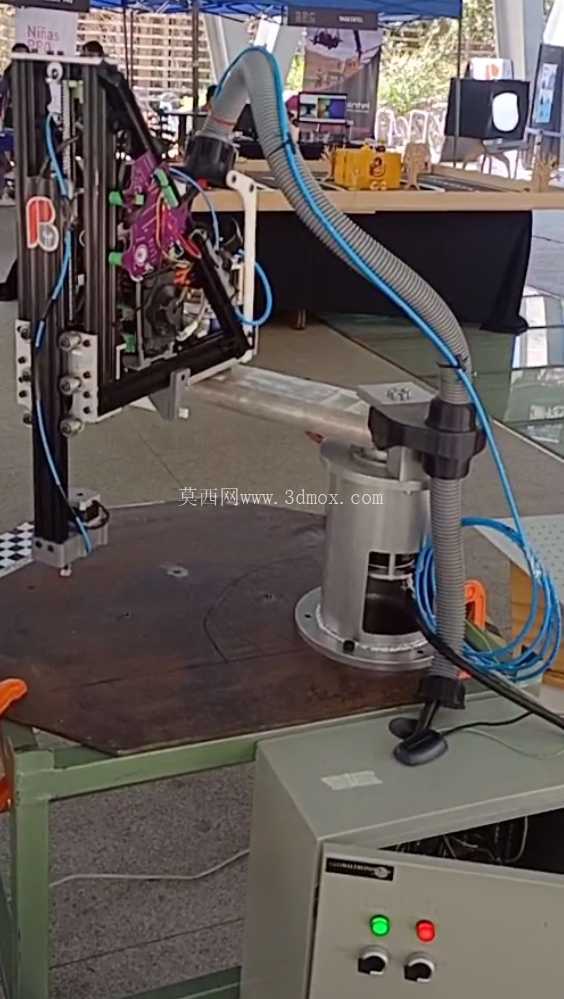

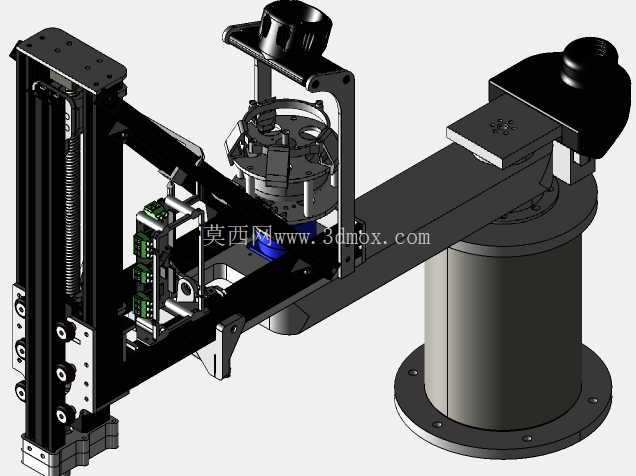

　　结构布局上，底座采用圆形法兰安装形式，法兰盘上预留的沉头安装孔位，能直接固定在铝型材工作台面或者钢制设备机台上，安装时需要注意底座的水平度校准，因为立柱部分集成了垂直升降的线性导轨与传动丝杠，底座倾斜会直接导致Z轴运动卡滞、重复定位精度超差。大臂与肩部关节的连接采用交叉滚子轴承承载径向与轴向载荷，抵消臂展伸展时的倾覆力矩，小臂和肘部关节的连接则采用深沟球轴承搭配角接触轴承的组合，兼顾旋转灵活性与侧向刚性，末端法兰预留了标准安装孔位，可以直接适配夹爪、吸盘、点胶阀这类常见的末端执行器，不需要额外做转接板设计。

　　垂直升降轴的结构是这款设计的差异化点，它没有把Z轴运动集成在末端小臂上，而是将整个臂体的安装座搭载在垂直线性导轨上，通过丝杠传动实现整个臂组的上下升降，这种设计的好处是末端不会因为搭载Z轴驱动单元而增加负载重量，小臂的运动惯量更低，高速启停时的抖动更小，同时Z轴的行程可以根据实际需求调整丝杠长度，覆盖更大的垂直作业范围，比如多层料箱的取放、不同高度工位的转接作业都能适配。布线方面所有电机的动力线、编码器线都沿着臂体内部的走线槽布置，关节处预留了拖链安装位，避免运动过程中线缆拉扯、磨损，外部看不到明线，整体结构更整洁，也减少了车间环境中线缆被剐蹭的风险。

　　设计过程中对臂体的截面做了优化，大臂和小臂都采用镂空加筋的结构形式，在保证结构刚性的前提下尽可能降低自身重量，减少关节电机的负载，提升运动节拍。关节处的限位块做了软、硬双重限位设计，硬限位采用聚氨酯缓冲块，避免电机过冲时机械结构硬碰撞损坏，软限位则通过驱动端的位置检测实现，提前减速停止，保护传动部件。从安装边界来看，臂体完全伸展时的水平作业半径覆盖桌面级工位的常规范围，底座的安装尺寸不需要额外做地基处理，普通的工业工作台面只要承载能力满足整机重量加作业负载的要求就可以直接安装，不需要复杂的现场施工，适合小批量生产线的快速部署、教学实验平台的搭建，以及小型创业项目里的自动化工位改造，用户拿到三维模型后可以直接根据自己的工位布局调整臂长、升降行程参数，替换对应的标准件型号，快速生成符合自己需求的加工图纸。
