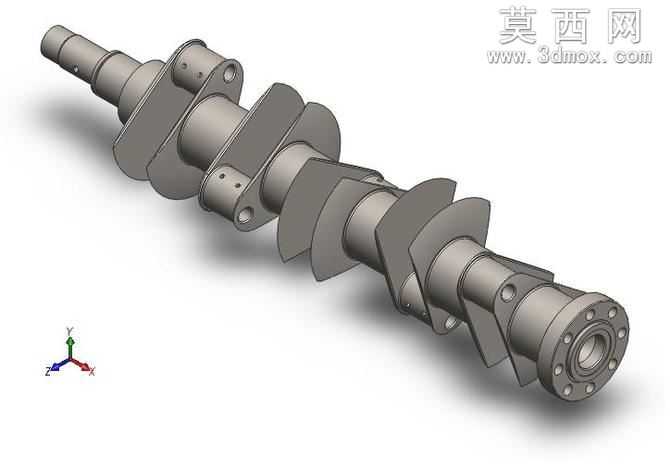

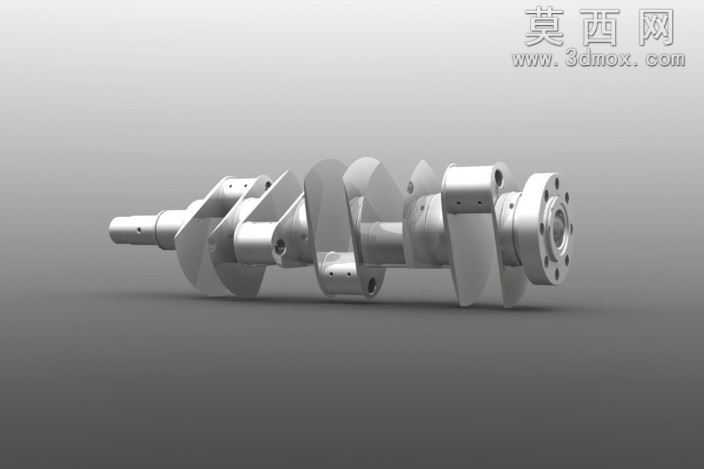

V10发动机曲轴高精度三维结构模型

本模型为V10型内燃机核心动力输出曲轴的高精度三维建模成果，建模阶段严格遵循内燃机曲轴的实际工程设计逻辑，首先梳理V10机型的发火顺序与曲柄销排布规则，确定10个曲柄销的空间相位夹角，保证各缸做功行程的均匀间隔，避免动力输出出现大幅波动。建模过程中先以基准轴为核心搭建主轴颈的同轴回转基体，逐段绘制各主轴颈的回转截面，通过拉伸、回转命令生成连续的主轴颈结构，保证各段主轴颈的同轴度公差符合内燃机零部件的设计要求。随后针对每个曲柄臂与曲柄销进行特征构建，根据V10机型的平衡需求设计曲柄臂的异形轮廓，在曲柄臂对应位置预留平衡块的安装结构，同时加工出曲柄销与曲柄臂衔接处的过渡圆角，还原实际零件的应力释放结构，避免应力集中导致的部件疲劳损坏。模型还完整还原了曲轴输出端的法兰连接结构，精准绘制法兰端的螺栓孔定位、中心定位止口以及油封配合轴径，同时还原自由端的皮带轮、正时齿轮安装轴段的细节特征，包括键槽、定位挡圈槽、润滑油道开孔等细小结构，所有油道孔的走向与开孔位置都参照实际润滑系统设计，还原曲轴内部润滑油路的连通逻辑。材质与渲染阶段，针对曲轴的锻造合金钢材质进行参数调试，还原锻钢表面经机加工后的金属哑光质感，对轴颈的磨削加工面设置更高的反光度与光滑度参数，区分开粗加工面与精加工面的视觉差异，同时对油道孔、螺栓孔的内壁做暗化处理，增强模型的结构层次感。渲染时采用侧上方45度的主光源搭配底部补光，清晰展现各曲柄臂的空间错落关系与轴段的阶梯结构，通过光影效果突出曲轴的回转体特征与空间相位排布，让观看者可以直观理解V10曲轴的结构特点与动力传递逻辑。整个建模过程完全遵循机械设计的工程规范，所有结构尺寸的比例都与实际V10发动机曲轴保持一致，既可以作为内燃机结构教学的演示素材，也可以作为动力系统设计、虚拟装配仿真的参考模型，帮助设计者理解多缸发动机曲轴的平衡设计、相位排布以及润滑结构的设计思路。
