伯奈斯1878年双缸蒸汽引擎三维复原模型

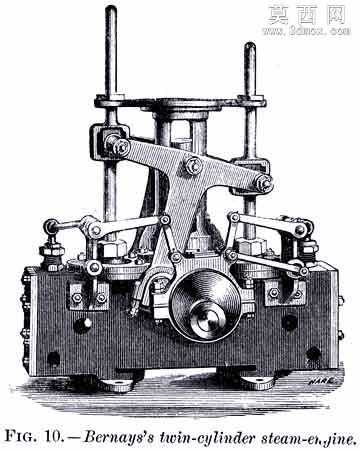

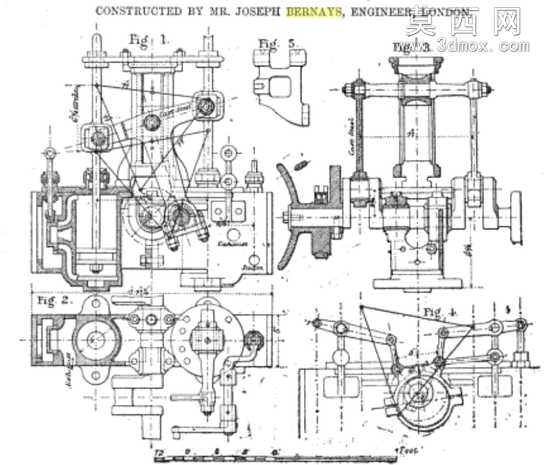

本模型为1878年伯奈斯双缸蒸汽引擎的三维数字化复原作品，建模过程以留存的19世纪工程版画为核心参考依据，严格遵循度量系统中的原始设计比例开展还原工作。建模阶段优先梳理整机的层级装配逻辑，将整机拆分为基座总成、双缸配气机构、立式导柱总成、杠杆式气门联动组、曲柄输出端五大模块，每个模块单独完成零件建模后再进行层级装配约束，确保所有活动构件的运动副关系与原始蒸汽机的工作逻辑完全匹配。零件建模过程中，针对老式机械的加工特征做了精细化还原：铸铁基座部分保留了原始设计的安装孔位、边角铸造圆角、表面铸造纹理特征，对基座上的气门调节旋钮、紧固螺栓做了符合19世纪加工精度的细节处理，避免过度光滑的现代加工质感破坏复古机械的真实感；配气机构的杠杆组零件，还原了铰接点的轴销结构、杠杆臂的减重切削造型、连接部位的锁紧螺母细节，确保每个铰接位置都能实现符合机械原理的相对转动；立式导柱部分还原了导柱的表面光洁度特征、顶部的限位结构、导套与基座的配合公差，还原双缸同步运动时的导向精度。材质与渲染阶段，针对不同零件的材质特性做了区分设置：铸铁基座采用带有细微砂眼纹理、哑光深灰的铸铁材质，还原老式铸件的粗糙质感；杠杆、导柱等机加工钢质零件采用带有细微加工刀纹、半哑光的金属材质，匹配19世纪机床加工的表面特征；黄铜材质的气门旋钮、密封衬套采用带有轻微氧化痕迹的暖金色黄铜材质，还原老式动力机械常用铜质构件的使用质感。渲染过程中采用柔和的侧光照明方案，突出机械结构的层叠关系与零件轮廓，同时保留版画参考中的明暗层次，让三维模型既具备精准的工程结构还原度，又能呈现19世纪工业设计的复古机械美感。设计思路上以忠实还原原始设计为核心，不随意添加现代机械的改良结构，重点还原双缸蒸汽机的配气联动逻辑，让模型能够直观展示伯奈斯蒸汽引擎的工作原理，可作为老式动力机械研究、工业历史科普的数字化展示载体。
