均匀载荷分布测量用负载均衡板结构

项目分类:通讯工具类 发布时间:2025-12-18 ID:1097791
  • 均匀载荷分布测量用负载均衡板结构
  • 均匀载荷分布测量用负载均衡板结构

在通讯设备部署、精密电子组件装配以及小型机电产品的载荷校验场景中,经常需要获取接触面的均匀载荷分布数据,以此判断装配贴合度、支撑结构受力合理性,避免局部应力集中导致的组件变形、接触不良等长期可靠性问题。这款负载均衡测量结构,正是针对这类小尺寸平面载荷均匀性测试需求设计的承载测试组件,核心作用是通过板体上均匀排布的传感单元,采集接触面各点位的压力反馈,最终换算得到整个接触面的载荷分布偏差,为装配工艺调整、支撑结构优化提供量化的数据支撑。

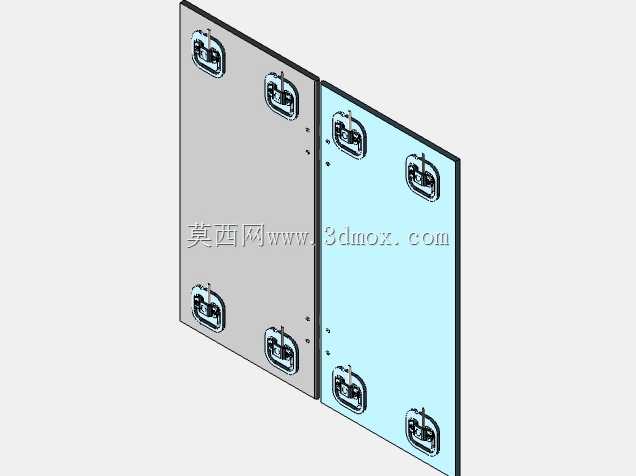

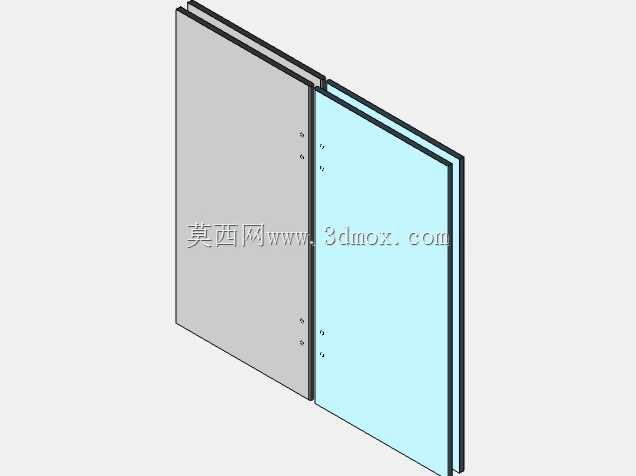

从结构设计逻辑来看,整套组件采用两块对称式矩形承载板作为主体基体,两块板体可通过侧边的定位孔完成对位拼接,也可单独作为单工位测试承载面使用,适配不同尺寸的被测件测试需求。每块板体的四个角部分别内嵌了独立的压力传感模组,传感模组采用嵌入式安装结构,与板体表面保持齐平,避免突出结构影响被测件的放置贴合度,同时每个传感模组都做了密封防护处理,可应对日常测试场景中的少量粉尘、凝露影响,提升工装的长期使用稳定性。板体本身采用轻量化的硬质板材加工,在保证结构刚性、避免受力变形影响测量精度的前提下,尽可能降低自重对传感数据的干扰,板体表面做了哑光平整处理,减少被测件放置时的滑动偏移,保证测试过程中受力点位置稳定。

在安装边界与尺寸适配方面,单块承载板的厚度控制在常规工装板的通用厚度范围内,可直接适配现有多数测试工作台的装夹位,侧边预留的定位孔采用标准孔距设计,既可以通过螺栓完成两块板的拼接固定,也可以通过这些孔位将板体固定在测试台架上,避免测试过程中板体移位影响数据准确性。拼接后的整体承载面可覆盖更大尺寸的被测件,单块板则可用于小型通讯模块、电子组件的单点均载测试,灵活适配不同的测试场景需求。传感单元的走线全部隐藏在板体内部的走线槽中,外部仅预留统一的接线接口,避免明线干扰被测件放置,也让整个工装的外观更整洁,减少现场布线的杂乱问题。

实际应用过程中,这套结构可直接放置在装配工位的测试台面上,将被测件平稳放置在承载板表面后,四个角部的传感单元会实时采集各点位的压力数值,通过后台数据换算即可得到整个接触面的载荷分布均匀度,快速判断被测件的支撑脚受力是否一致、装配面是否存在倾斜贴合问题。相比传统的单点压力测试方式,这种四角同步采集的结构可以一次性获取整个平面的载荷偏差,不需要反复移动测试点位,大幅提升小尺寸组件载荷测试的效率,同时固定点位的采集方式也避免了人工移动传感器带来的位置误差,提升测试数据的一致性。在通讯设备的生产测试环节,这类工装可用于小型基站模块、通讯终端组件的装配受力校验,避免因装配受力不均导致的电路板变形、接插件接触不良等问题;在小型机电产品的研发测试阶段,也可用于验证支撑脚布局的合理性,优化产品的结构受力设计。

设计过程中重点考虑了工装的通用性与耐用性,板体的边角做了倒角处理,避免日常取放过程中划伤操作人员或被测件表面,传感模组采用模块化设计,若单个传感单元出现故障,可单独拆卸更换,不需要整体更换整块板体,降低工装的后期维护成本。板体的拼接结构采用无凸台的平接设计,拼接后两块板的表面保持同一平面,不会在拼接位置出现台阶影响大尺寸被测件的放置,拼接处的定位精度控制在小公差范围内,保证拼接后两侧传感单元的点位间距符合测试标准要求,不会因拼接错位导致数据采集偏差。
