集成式多接口电刺激实验原型装置

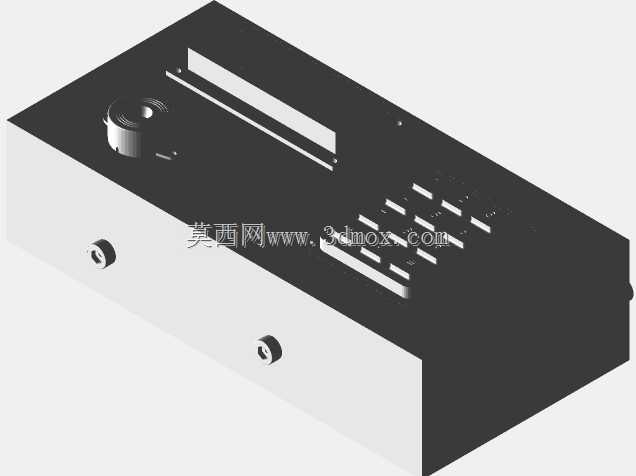

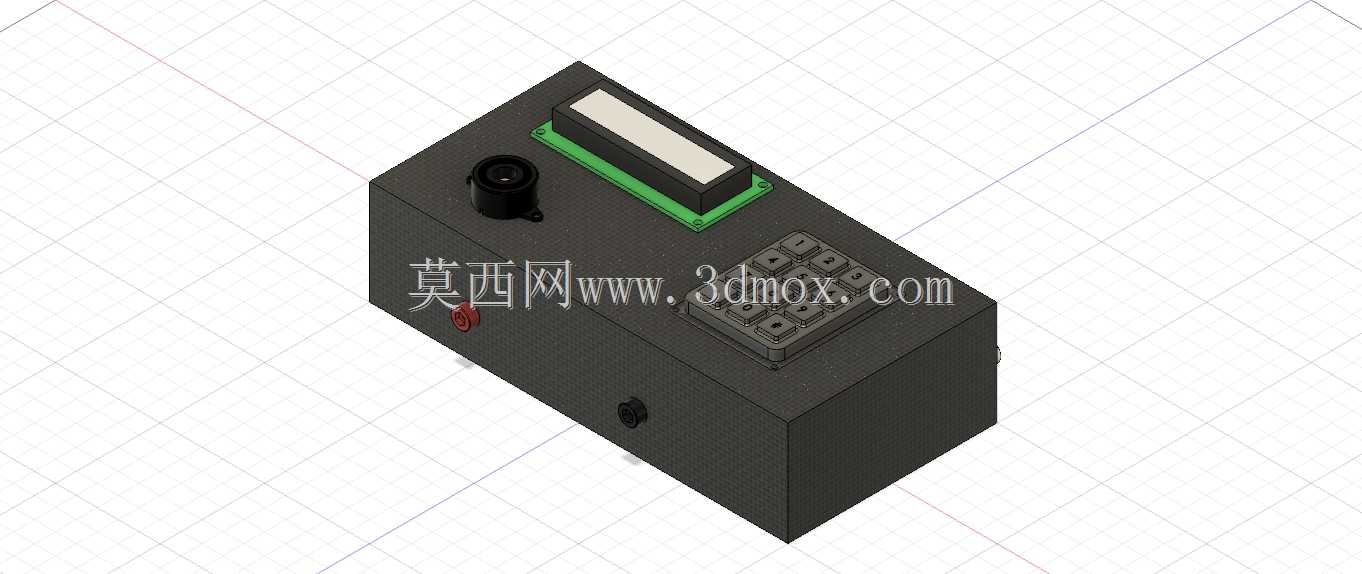

　　在神经科学实验、康复理疗设备预研、小型电信号测试场景中，这类集成式刺激装置的原型设计，核心要解决多通路信号输出、操作便捷性、模块集成度三者的平衡问题。从结构布局来看，整个装置采用长方体一体化金属壳体作为承载主体，壳体材质优先选用硬质铝合金做发黑处理，一方面能为内部的信号发生电路、升压模块、供电单元提供可靠的电磁屏蔽，避免外界杂波干扰输出信号的精度，另一方面金属壳体的散热性能优于塑料外壳，长时间连续输出脉冲信号时，内部功率器件的热量可以通过壳体快速散出，不需要额外加装散热风扇，既缩小了整体体积，也避免了风扇震动对精密实验的干扰。壳体正面的接口布局遵循操作频率从高到低的排布逻辑，最上方靠近操作侧的位置布置12键硅胶按键矩阵，按键采用下沉式安装，键帽表面做防滑凸点处理，操作人员带乳胶实验手套也能准确触发按键，不会出现打滑误触的问题，按键下方预留长条形显示屏安装位，屏幕通过绿色PCB固定座直接锁附在壳体内部的安装柱上，屏幕表面与壳体外表面保持1.2mm的下沉差，避免搬运过程中硬物刮花屏幕镀膜。屏幕右侧的黑色圆柱形部件为输出强度调节旋钮，旋钮表面做滚花处理，旋转阻尼设置在15N·cm，调节时可以清晰感知档位变化，不会因为轻微触碰导致输出参数偏移。

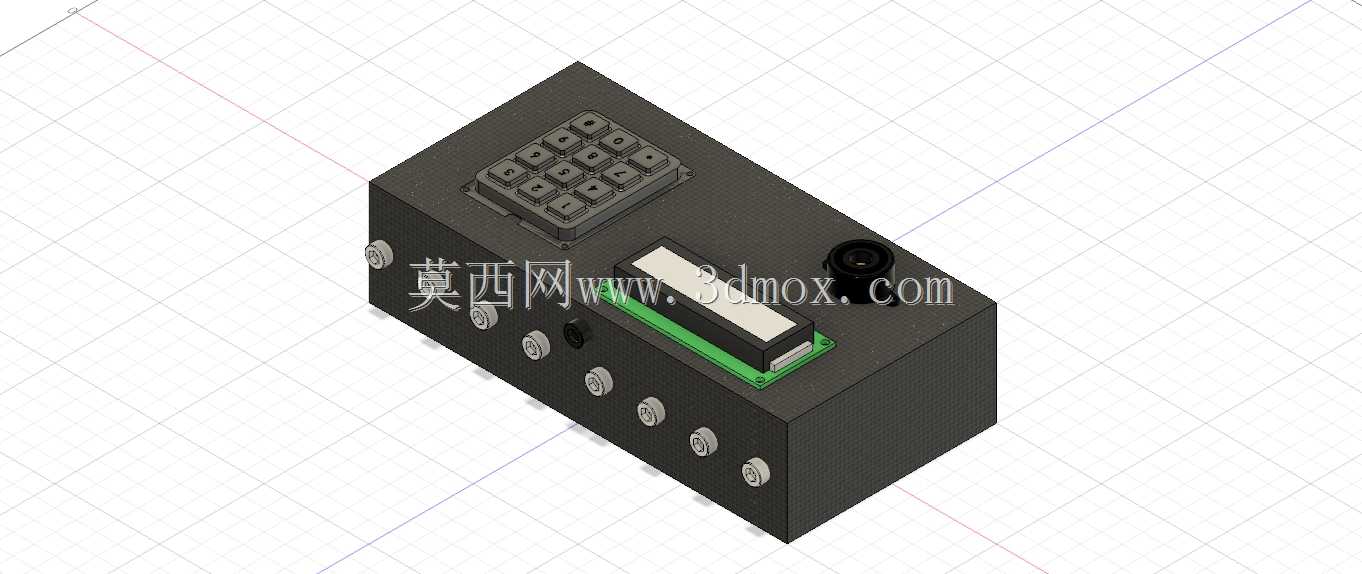

　　沿壳体长度方向均匀排布的6个金属接线柱为信号输出端口，端口采用标准4mm香蕉插座规格，兼容实验室通用的测试导线，每个接线柱旁边预留0.8mm的激光刻字位，用于标注通道编号，接线柱的安装座做绝缘衬套隔离，避免相邻通道之间出现信号串扰。壳体左侧面布置电源输入接口与总电源开关，接口采用带锁扣的DC插座，拉扯导线时不会出现接触断电的问题，右侧面预留扩展接口位，可根据后续测试需求外接触发踏板或者同步信号采集设备。从安装边界来看，整个装置的底部四角布置M3规格的橡胶减震脚座，脚座高度5mm，既可以让壳体底部与桌面之间留出通风间隙，也能抵消内部电路工作时的轻微震动，放置在实验台面上不会出现滑动，不需要额外打孔固定，适合实验室桌面场景灵活移动使用。

　　设计过程中优先考虑原型验证阶段的拆装便捷性，整个壳体采用上下分壳结构，上下壳之间通过4颗M2.5的内六角螺丝连接，拆开上壳后内部的电路板、电池模块、接线组件都采用插接式连接，不需要焊接就能快速更换模块，方便研发阶段调整电路参数、更换不同功率的输出模块。按键矩阵的下方预留了0.5mm的导电胶层安装间隙，按键触发行程设置为1.5mm，触发压力控制在60g左右，长时间操作不会产生明显的手指疲劳。输出端口的接线柱做镀金处理，降低接触电阻，保证微弱电信号传输过程中的损耗控制在允许范围内，每个输出通道都在壳体内部对应独立的限流保护模块，当外接负载出现短路时，保护模块会在10ms内切断输出，避免损坏内部电路，也防止输出电流过大超出实验安全阈值。

　　这类原型装置在设计阶段没有做多余的外观曲面处理，所有棱边做R0.5mm的倒角处理，既避免锐边划伤操作人员，也不会因为过度的外观设计增加加工成本，适合小批量打样验证，后续如果进入量产阶段，可以在现有结构基础上优化壳体的曲面造型，增加标识印刷区域，调整按键的背光布局，但是核心的接口位置、安装尺寸、操作逻辑都可以直接沿用原型的设计参数，不需要做大幅度的结构调整，能有效缩短从原型到量产的研发周期。在实际使用场景中，这类装置可以放置在标准实验台架上，整体重量控制在1.2kg以内，单手握持就可以转移位置，不需要配套专用的安装支架，适配不同实验室的场地条件，输出通道的间距设置为12mm，插入香蕉插头后相邻插头之间不会出现干涉，方便同时插接多路导线开展多组对照实验。
