顶部弹出式多工位容器承载支架结构

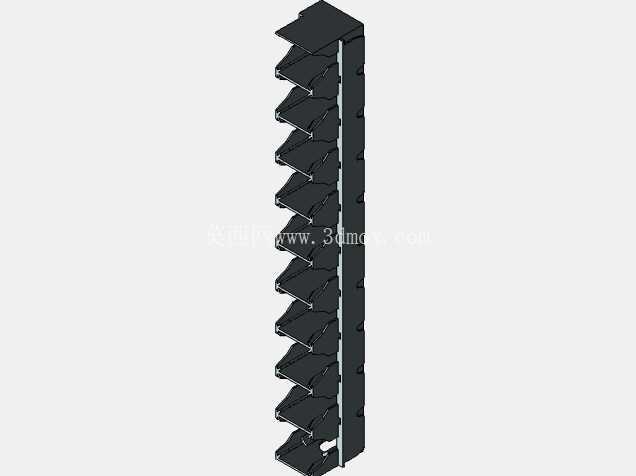

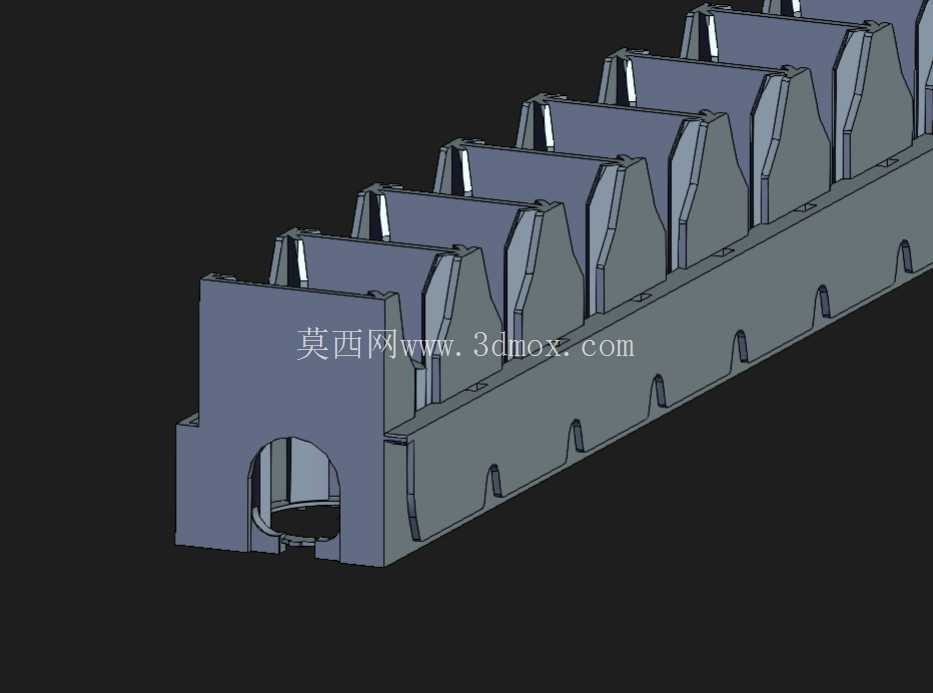

　　从结构上看，这款支架采用一体化的长条形基座设计，基座上均匀排布了多个独立的料位卡槽，每个卡槽的侧壁都做了渐变式的导向斜面，不是直上直下的直角槽，这种设计一方面是适配不同直径的圆柱形容器或者方型料盒，插入时能自动导正位置，不会出现卡滞；另一方面斜面的存在让容器在弹出过程中不会出现侧向偏移，弹出行程的终点刚好是容器露出基座顶面三分之一的高度，刚好符合人手捏取的操作高度，不会因为弹出过高导致容器倾倒。这类顶部弹出式容器架支架，最早是在电子制造车间的物料周转工位接触到的，当时产线做SMT贴片工序，需要把装小型电子元器件的料管按工位顺序排布，普通的平置货架拿取时需要伸手掏取最内侧的料管，频繁操作不仅效率低，还容易碰倒相邻料管造成混料，后来换用这种带弹出结构的支架，取料时只要轻压对应工位的卡位，料管就会从顶部弹出一截，手指直接捏住抽出即可，单工位取料时间能缩短近三分之二。基座底部做了通长的安装槽，不是零散的单个安装孔，这种设计的好处是安装时可以沿着槽位调整整体的固定位置，不需要在安装台面上提前打密集的定位孔，适配不同宽度的工作台面或者周转车层板，安装边界的容错率很高，哪怕台面的安装孔位有几毫米的偏差，也能通过槽位调整完成固定，不需要重新扩孔。每个料位的弹出机构都藏在基座的腔体内部，没有外露的弹簧或者卡扣，一方面是避免车间的粉尘、碎屑掉进机构缝隙造成卡涩，另一方面外露零件少也能减少操作人员被凸起结构刮蹭的风险，之前用过的外露弹簧款支架，用了不到三个月就有弹簧被料屑卡住失效的情况，这种内置结构的耐用性明显更好。

　　在物流周转场景下，这种支架也可以安装在周转箱的内部隔层上，用来固定装精密小零件的容器，运输过程中容器被卡槽侧壁牢牢限位，不会因为车辆颠簸出现窜动碰撞，避免零件之间互相磕碰产生毛刺或者变形，尤其是运输精密机加工的小轴类、垫片类零件时，这种固定方式比泡棉填充的防护效果更稳定，还能减少包装耗材的使用。设计的时候需要重点关注每个料位的中心距，中心距太小的话，相邻工位弹出的时候会互相干涉，手指捏取的时候也容易碰到旁边的容器，中心距太大又会浪费基座的长度空间，降低单位长度的料位容量，这款支架的料位中心距刚好比常用容器的最大外径宽10毫米左右，既保证了操作空间，又把空间利用率做到了最优。

　　卡槽的内壁做了微小的脱模斜度，不管是注塑加工还是钣金折弯加工，都能顺利脱模或者成型，不需要额外做后期的打磨修整，加工成本能控制在合理范围内。基座的两端做了平齐的端面设计，多个支架可以沿着长度方向无缝拼接，当需要扩容料位的时候，不需要更换整根支架，只要把同规格的支架拼接在端部即可，拼接后的整体平面度误差能控制在0.5毫米以内，不会出现台阶影响容器的插入。在实际选型的时候，需要先确认所用容器的最大外径和高度，容器插入卡槽后的剩余高度要和弹出行程匹配，保证弹出后露出的高度足够捏取，同时还要确认安装台面的厚度，配套的固定螺钉长度要穿透台面后预留3到5个牙距的啮合长度，保证固定强度，避免频繁取料时支架出现松动。

　　这类支架的应用场景不局限在电子制造车间，在五金零件分拣工位、实验室样品管存放、医药行业的药瓶排布工位都能适用，只要是需要有序存放圆柱类或者小方形容器、需要频繁单工位取放的场景，这种弹出式结构都能比普通的固定货架提升不少操作效率。结构建模的时候要注意弹出机构的行程限位，不能让弹出块完全脱离基座腔体，否则复位的时候需要人工对准卡槽，反而增加操作步骤，限位结构要做在腔体内部，在弹出行程终点时硬限位，保证每次弹出的高度一致。另外基座的底部要做一定的加强筋设计，因为长条形结构如果壁厚太薄，长时间使用后会出现中部下弯的变形，导致中部的料位弹出卡滞，加强筋沿着基座长度方向排布，高度不超过基座腔体的内部高度，不会影响弹出机构的运动，同时能把基座的整体刚性提升40%以上，满载情况下的中部挠度能控制在1毫米以内，不会影响正常使用。
