长航时固定翼无人机碳纤维机翼结构设计

这款机翼的设计锚定中等亚音速长航时固定翼无人机的作业需求，适配总重50公斤级的低空无人机平台，主要面向1000米高度层的巡航作业场景，可覆盖航测、管线巡检、边境巡查等需要长时间滞空的任务场景，这类场景对机翼的升阻比、结构疲劳强度、安装适配性都有明确的工程要求，设计过程中没有追求过高的气动指标，而是在性能、重量、工艺成本之间做了平衡。

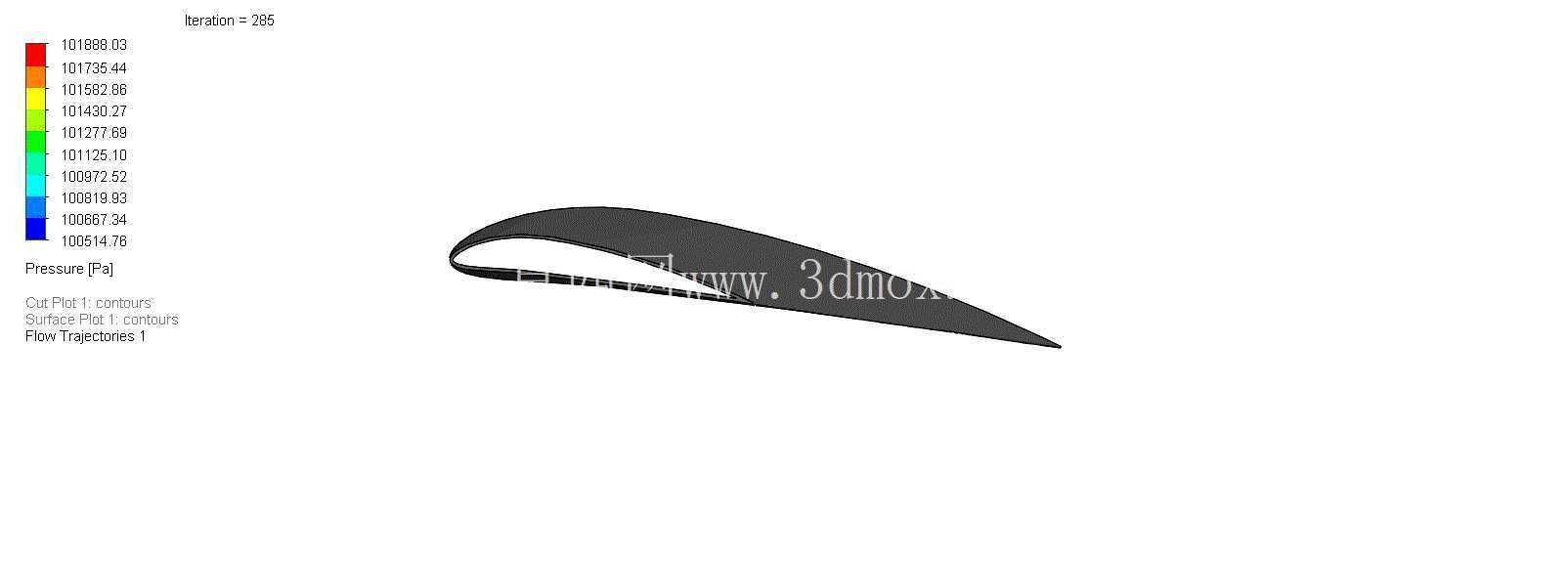

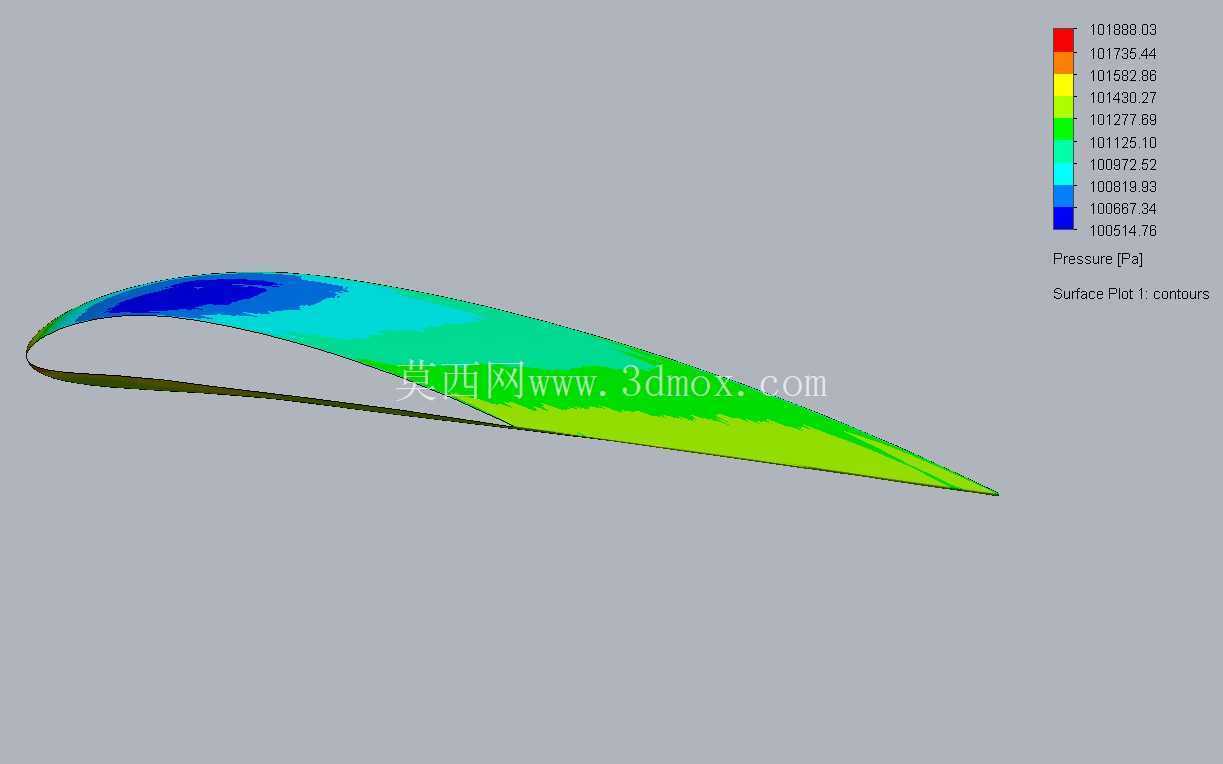

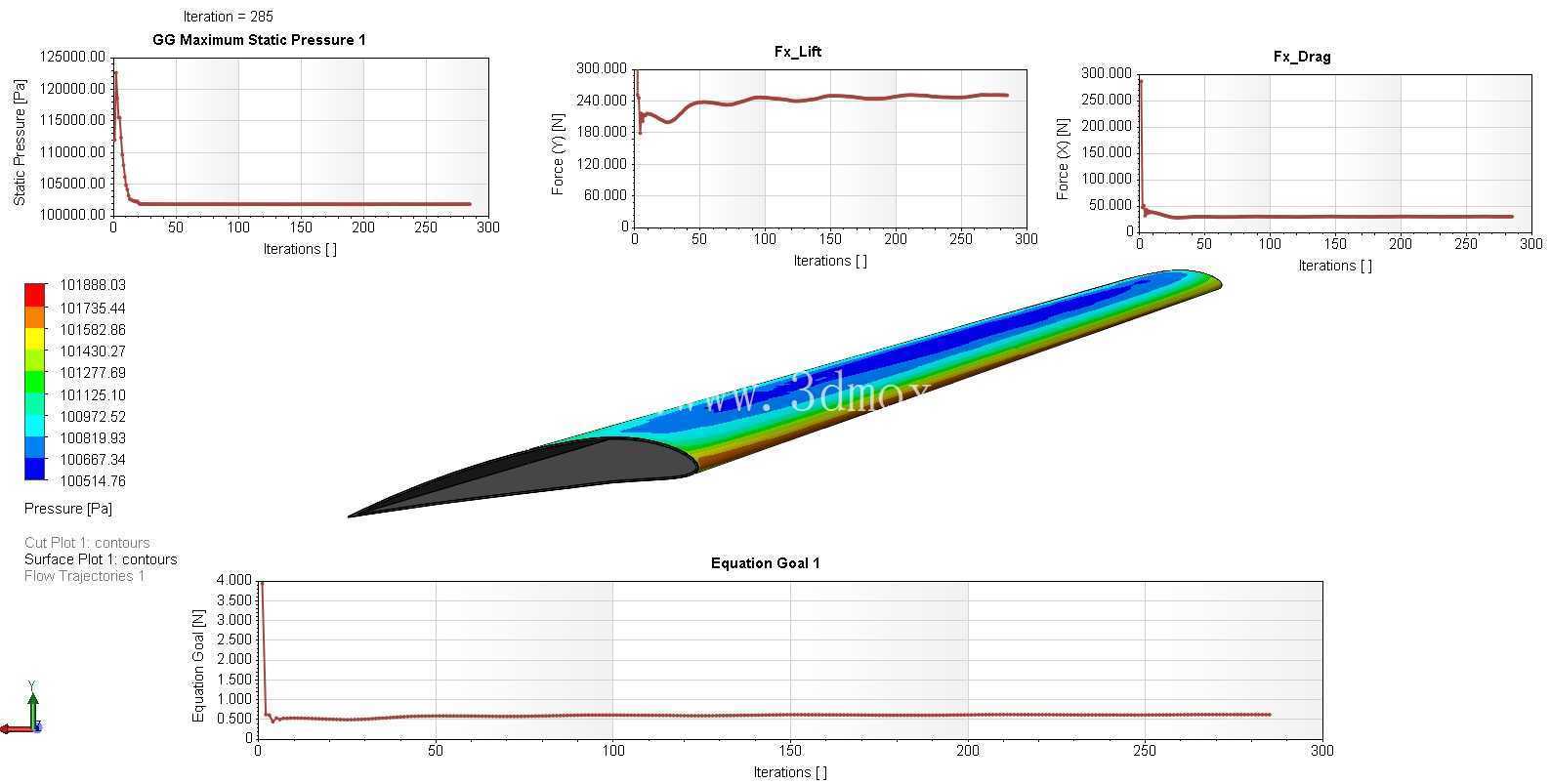

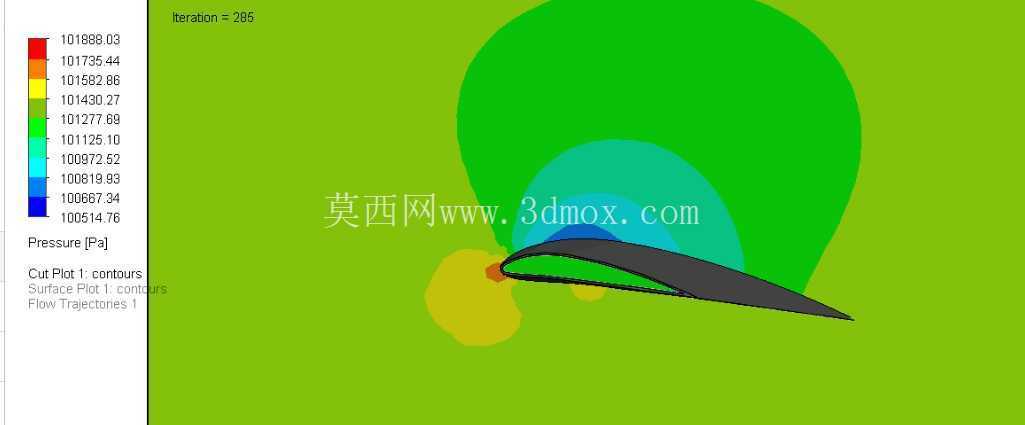

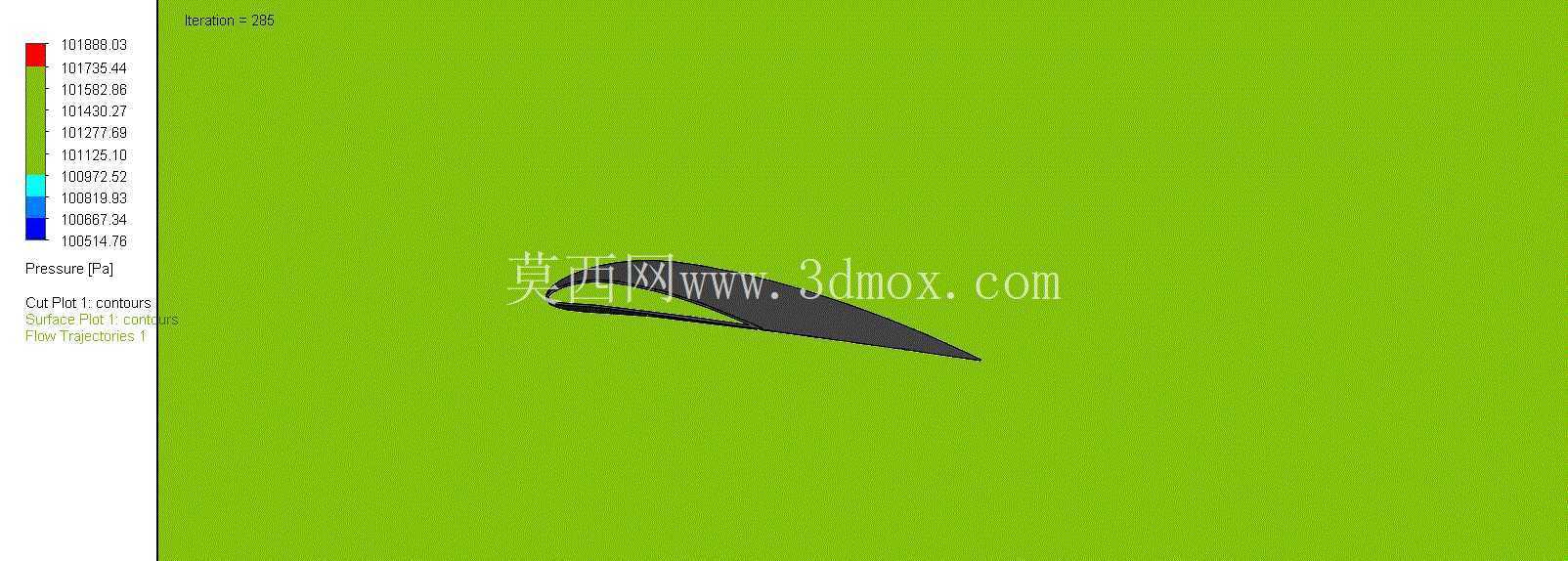

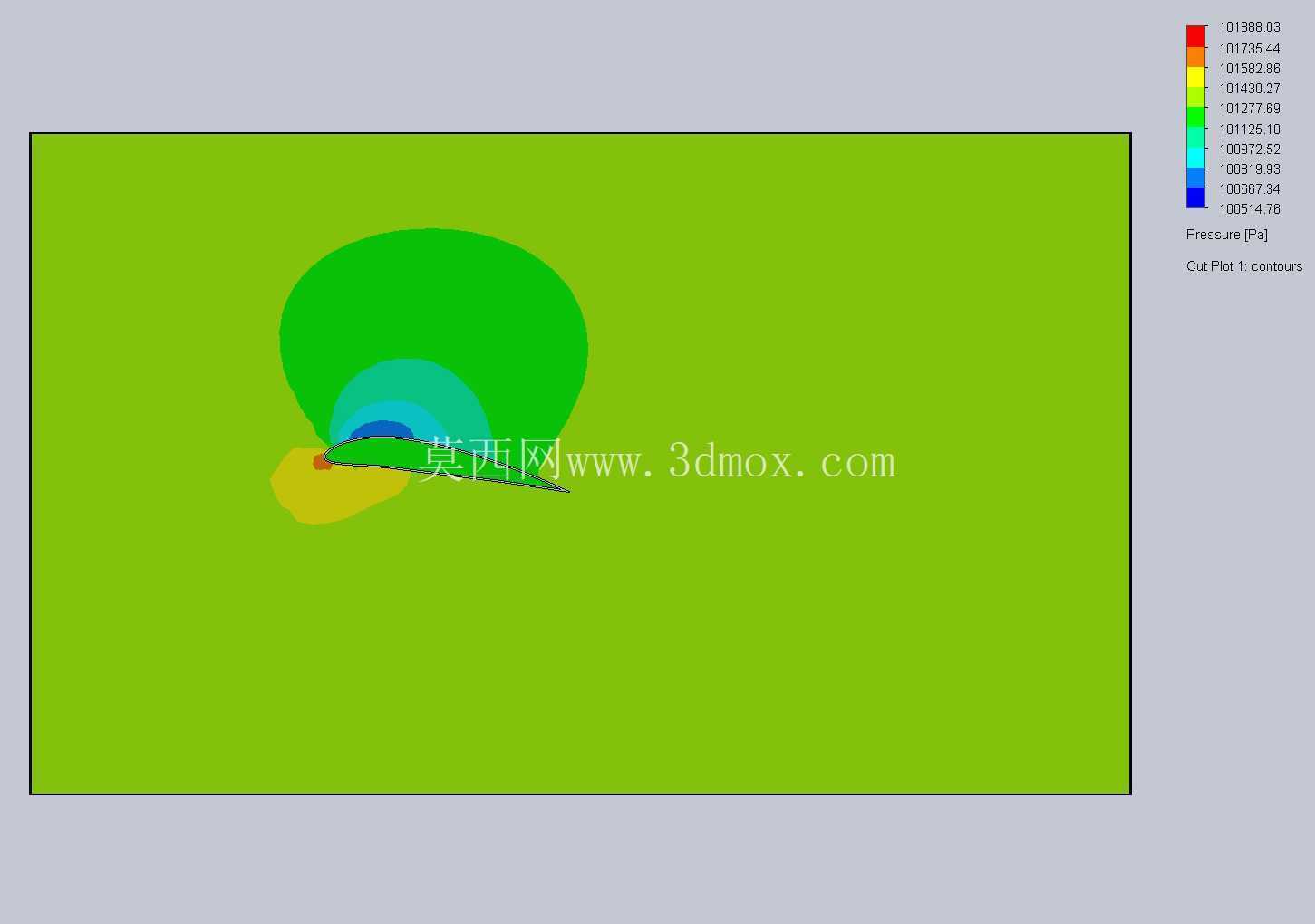

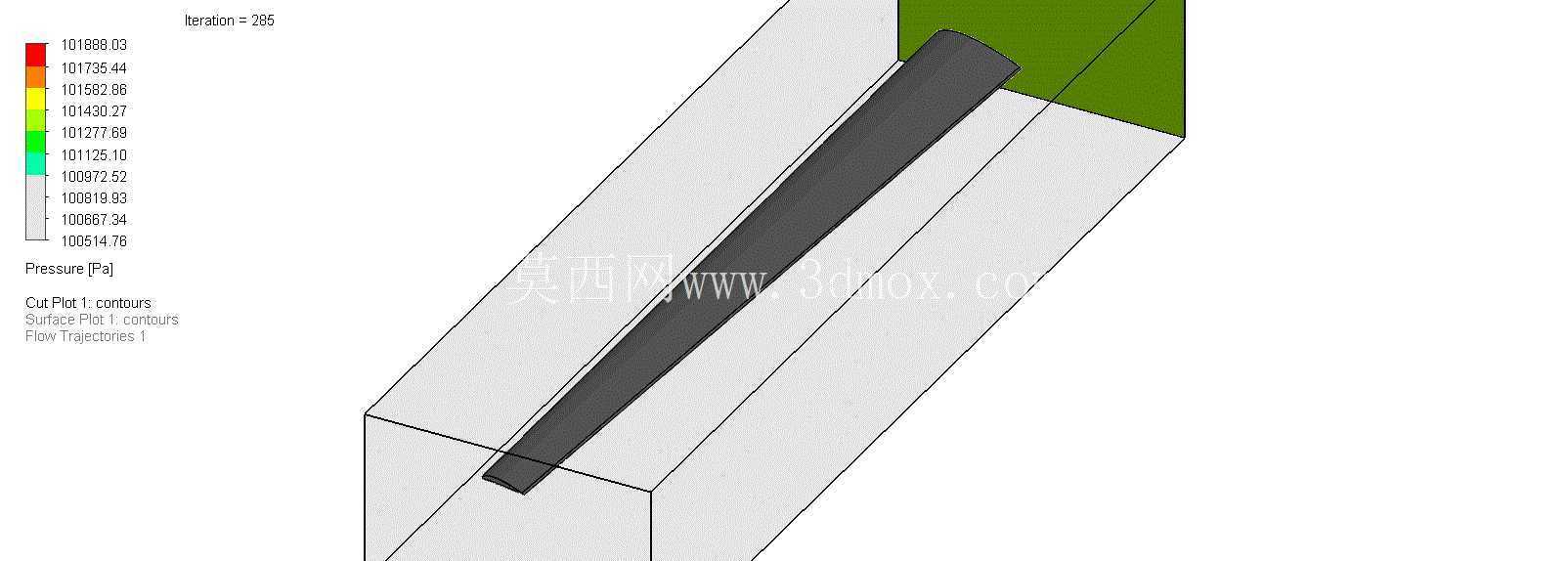

气动外形选型阶段，最终确定采用高升力Selig S1223翼型，这类翼型在低速段的升力系数表现突出，在无人机低空低速作业区间的成熟应用案例较多，能够降低试飞阶段的气动调试风险。最终确定的机翼展长为2.86米，平均弦长0.28米，总翼面积0.8平方米，这个尺寸边界是结合无人机整体起飞重量、巡航速度、尾翼配平力矩反复迭代得出的：巡航状态设计点为30米/秒飞行速度，8度攻角下的计算流体动力学仿真结果显示，机翼可提供约500牛顿的升力，完全匹配整机巡航状态的重力载荷，此时升力系数为1.24，阻力系数0.076，升阻比约为8.2，能够满足长航时飞行的低阻力要求，避免因机翼阻力过大压缩整机续航时间。

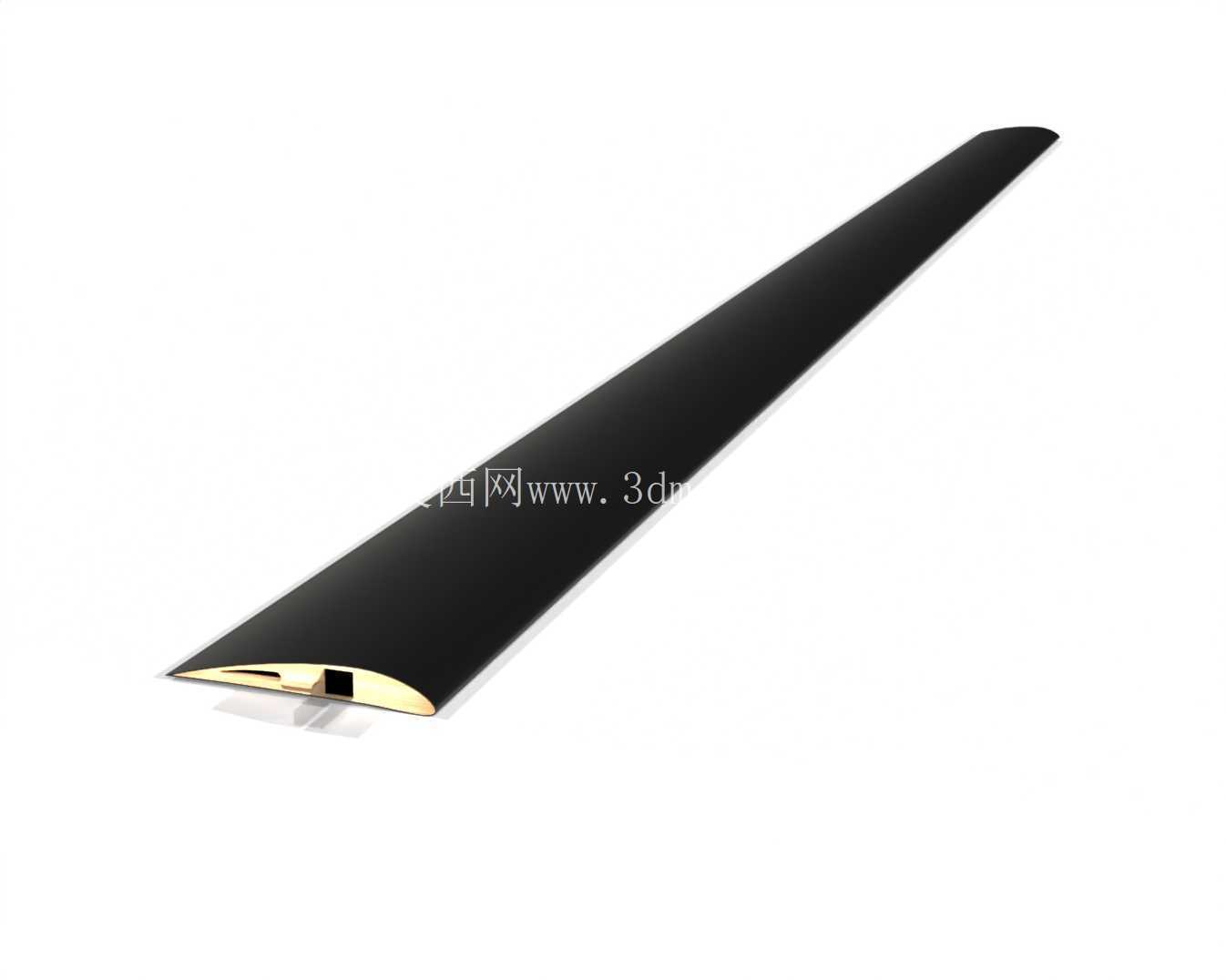

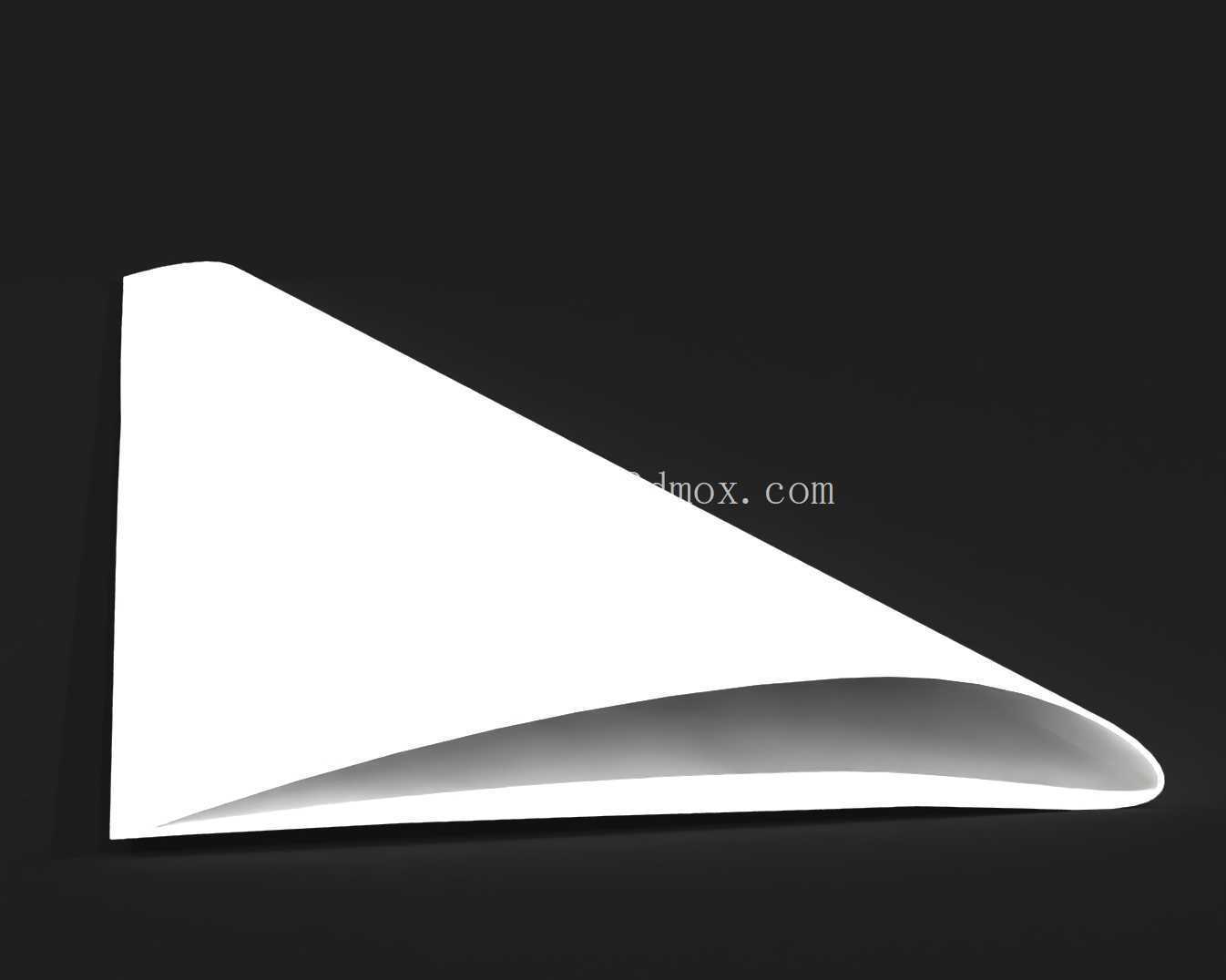

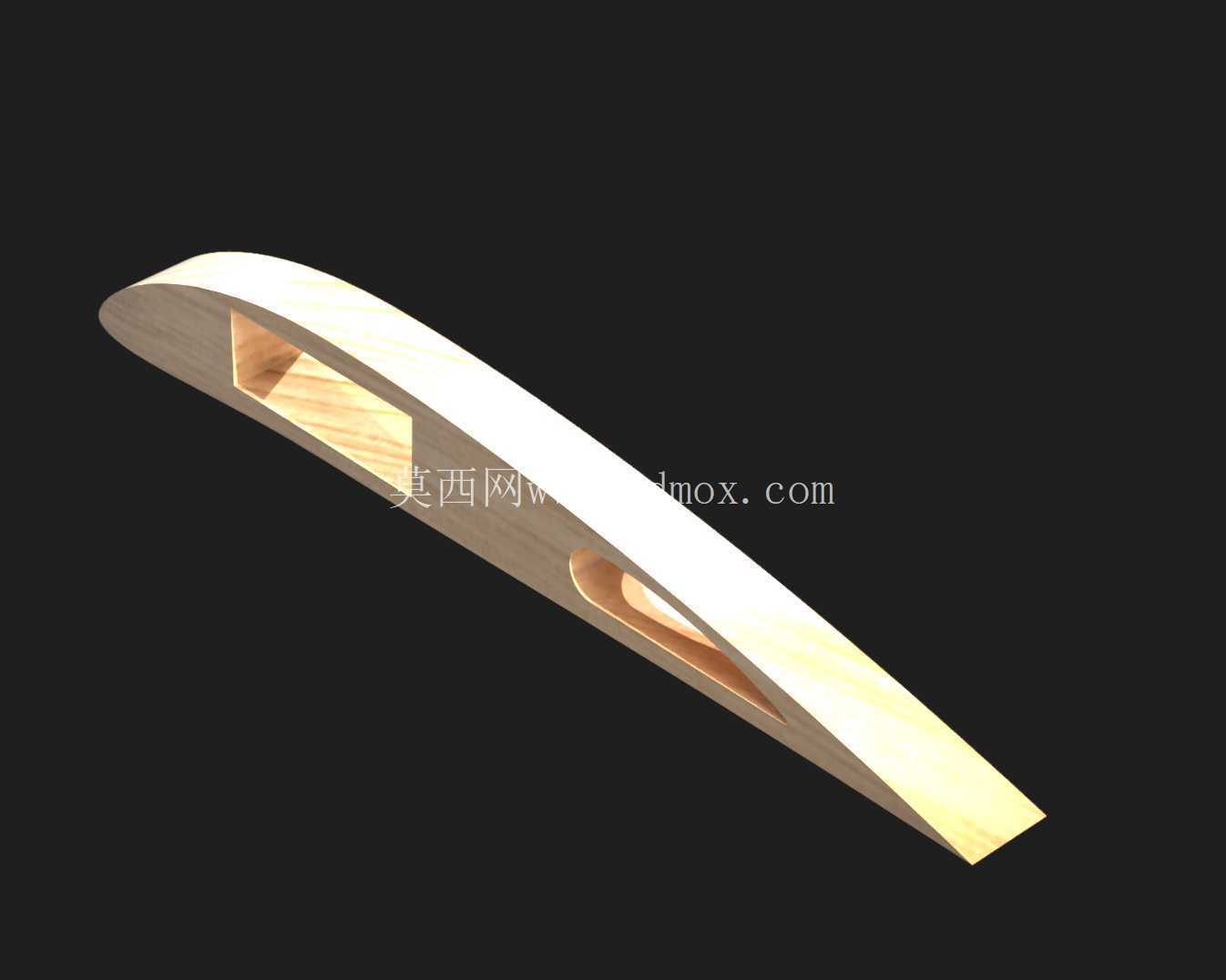

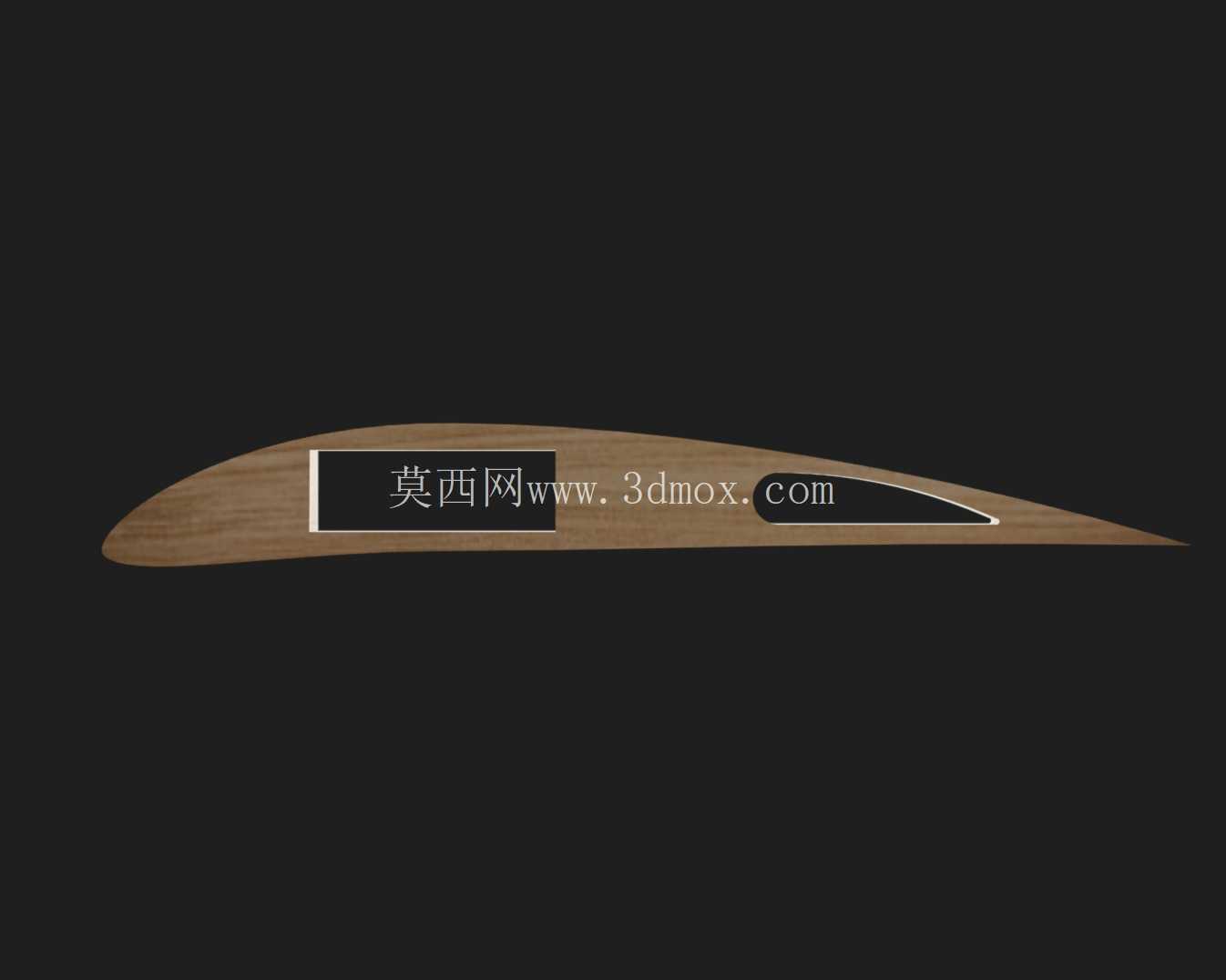

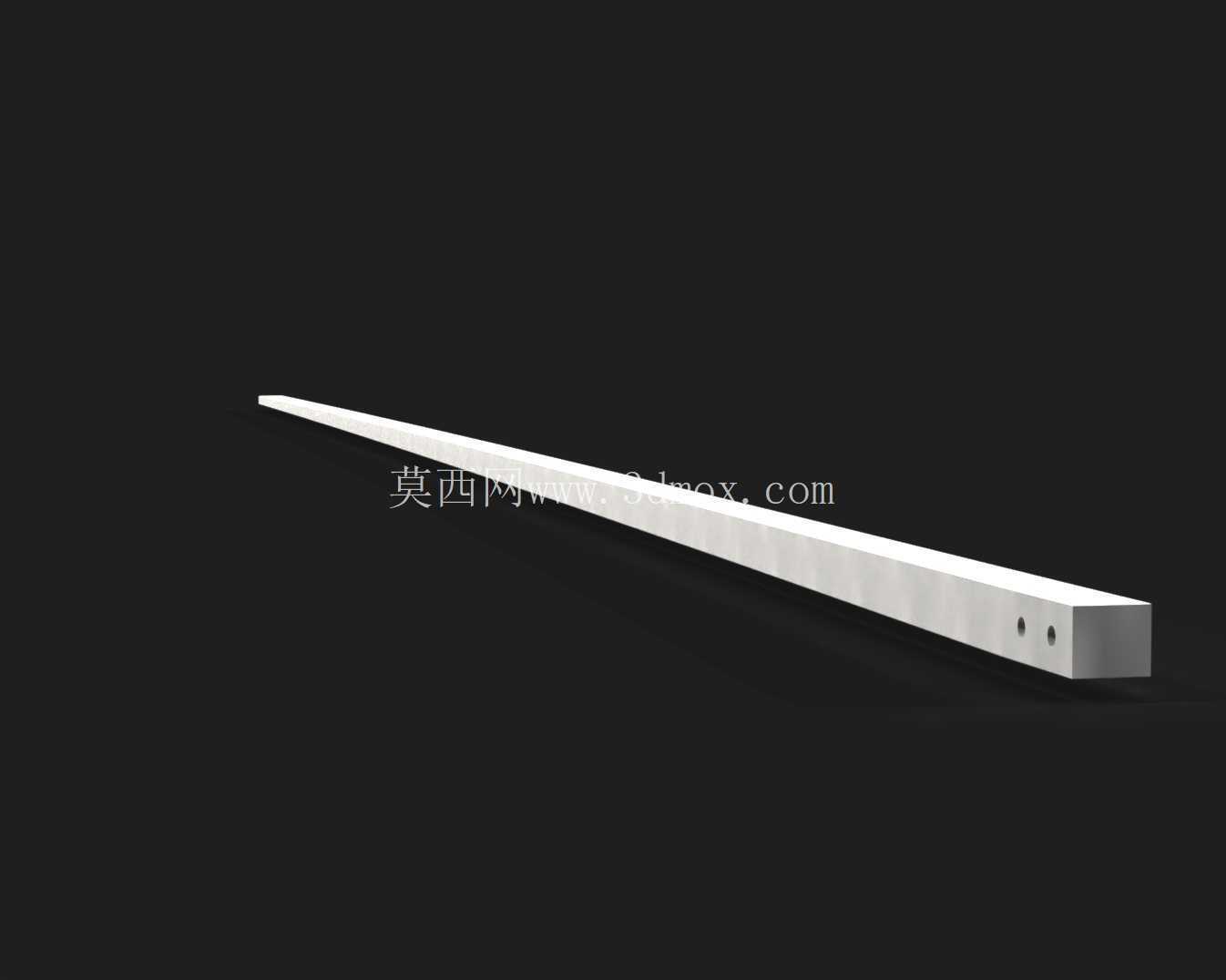

结构设计层面，机翼采用碳纤维复合材料蒙皮搭配内部碳纤维增强复合材料翼梁、轻质肋条的架构，这种架构是小型复合材料无人机机翼的主流成熟方案，蒙皮承担局部气动载荷与部分扭转力矩，主翼梁承担主要的弯曲载荷，肋条负责维持翼型精度、传递蒙皮载荷到翼梁，同时为内部走线、可选装的燃油/电池舱预留安装空间。针对分布式气动载荷下的结构强度问题，设计阶段通过有限元分析完成了多工况载荷校核，结果显示极限载荷下机翼最大挠度为50毫米，冯·米塞斯应力为160兆帕，远低于碳纤维复合材料的极限强度值，安全系数约为3.75，能够应对作业过程中突风、机动动作带来的额外载荷，避免飞行过程中出现结构失效。

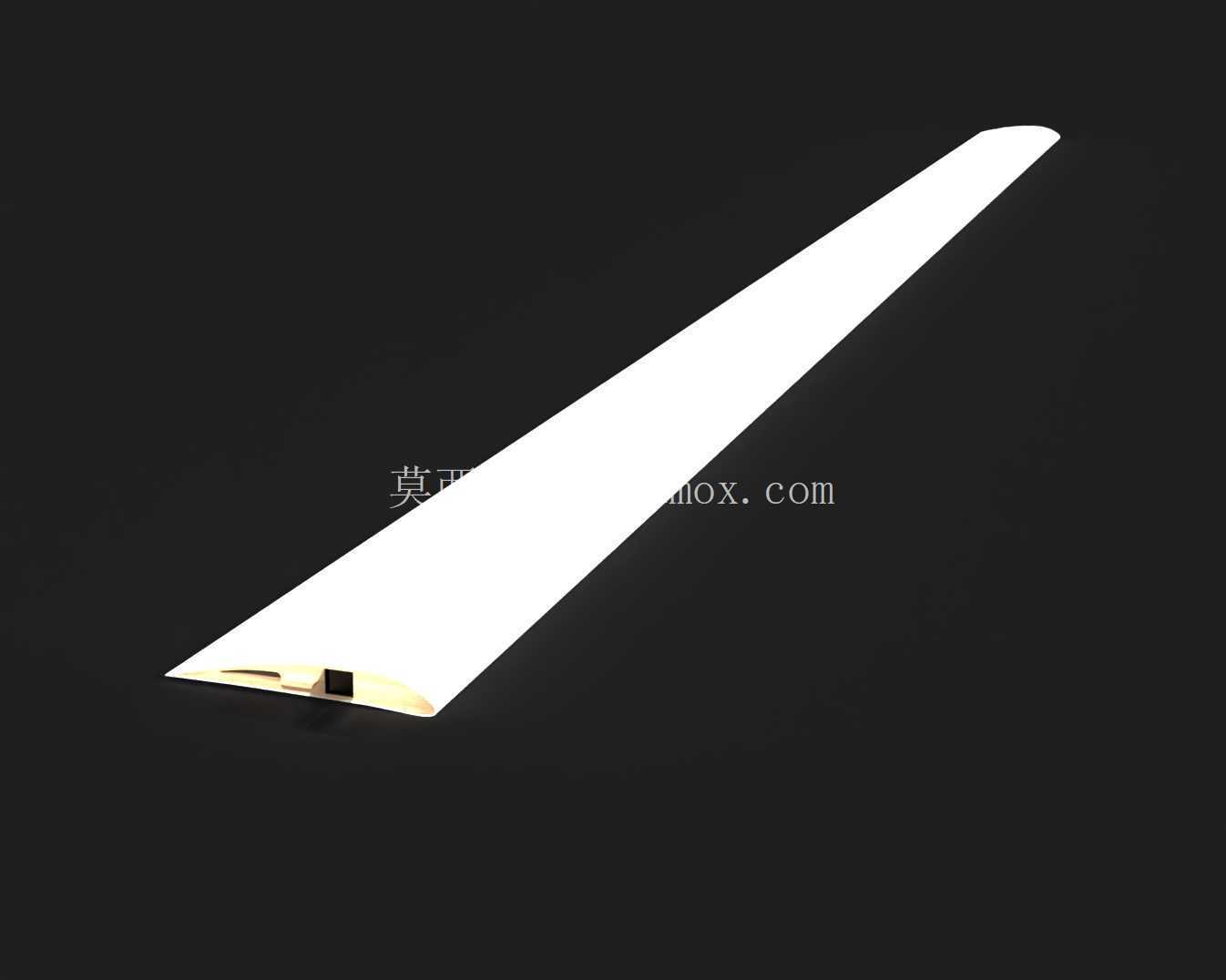

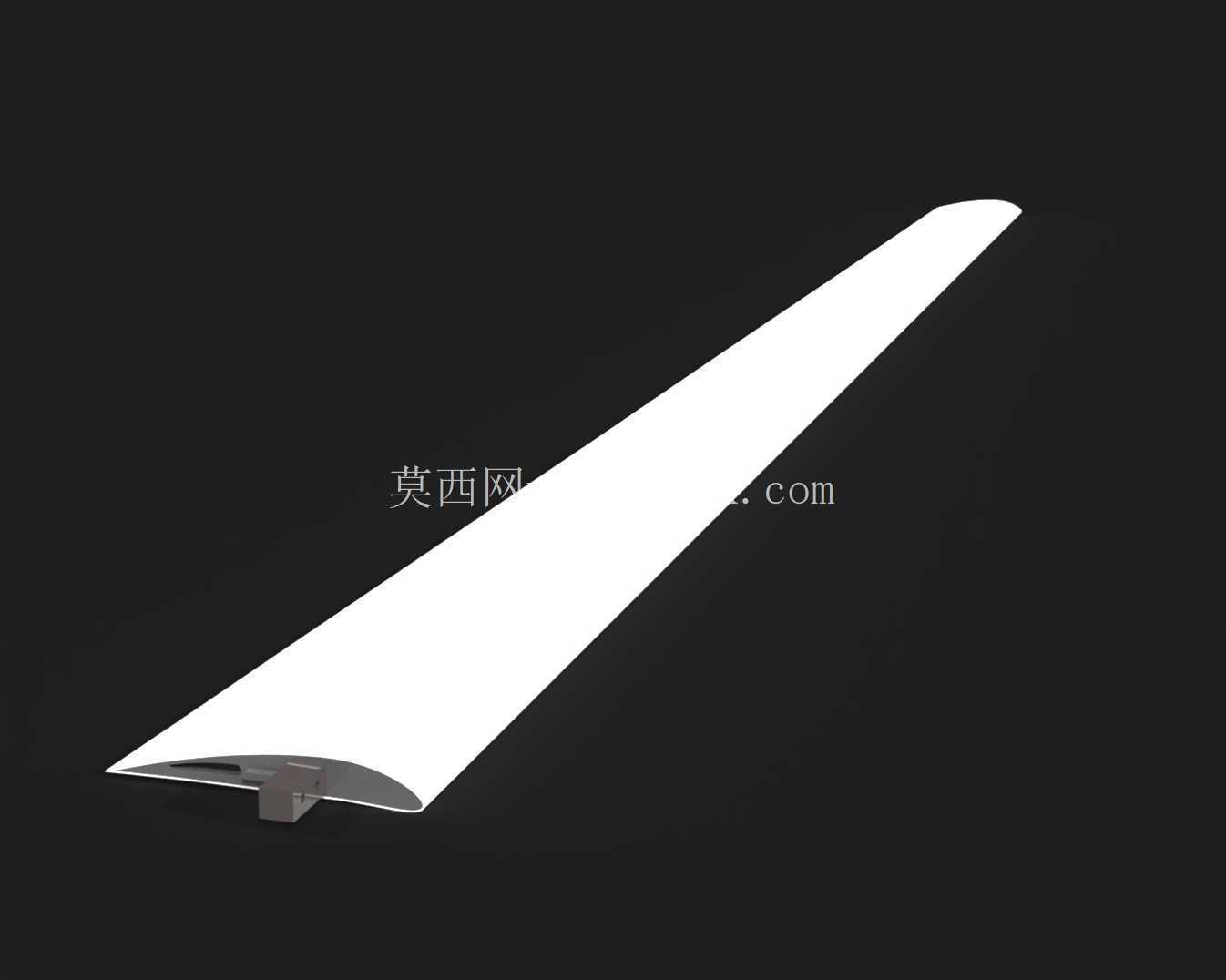

安装接口设计上，机翼根部采用翼梁插槽搭配加强型根肋、隔板接口的快拆连接方案，不需要额外的复杂连接件即可完成与机身的对接，既能够保证连接强度，传递机翼的全部载荷到机身主承力结构，也能满足外场作业时快速拆装、转场运输的需求，拆装过程不需要专用工装，单人即可完成操作。针对中等亚音速飞行状态下的颤振问题，设计阶段通过调整翼梁刚度分布、配重位置，将机翼的颤振临界速度提升到远超设计巡航速度的区间，避免飞行过程中出现颤振风险；同时对翼尖、前缘等易磨损部位做了局部加强，应对低空飞行时可能遇到的雨滴、沙尘冲蚀，延长机翼的使用寿命。整个机翼的设计没有追求极致的轻量化，而是在重量、强度、工艺性之间做了最优平衡，既能够满足长航时飞行的气动与结构要求，也适配现有复合材料成型工艺，能够降低批量生产的工艺难度与制造成本。
