RQ-4全球鹰缩比无人机外观结构设计

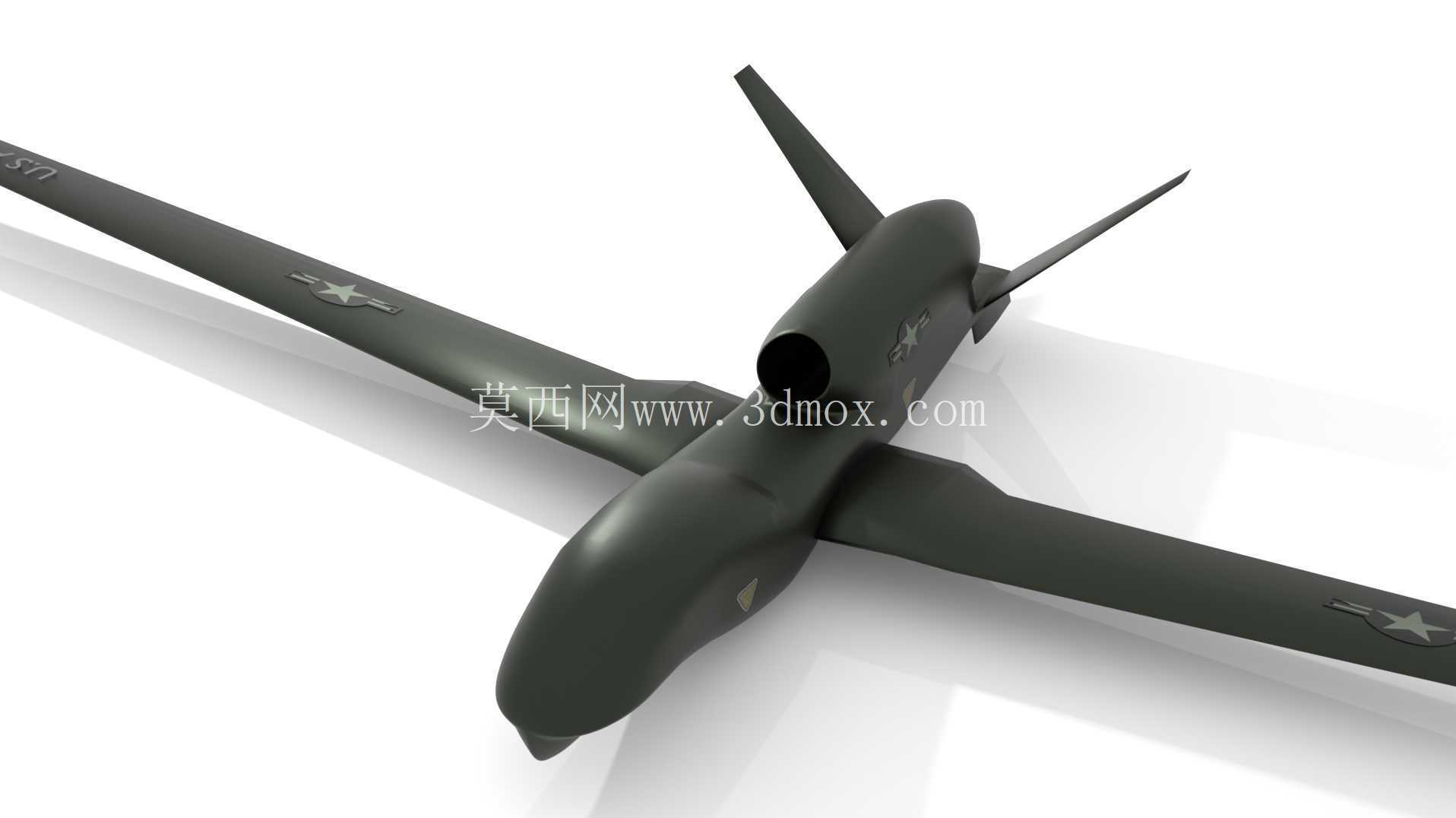

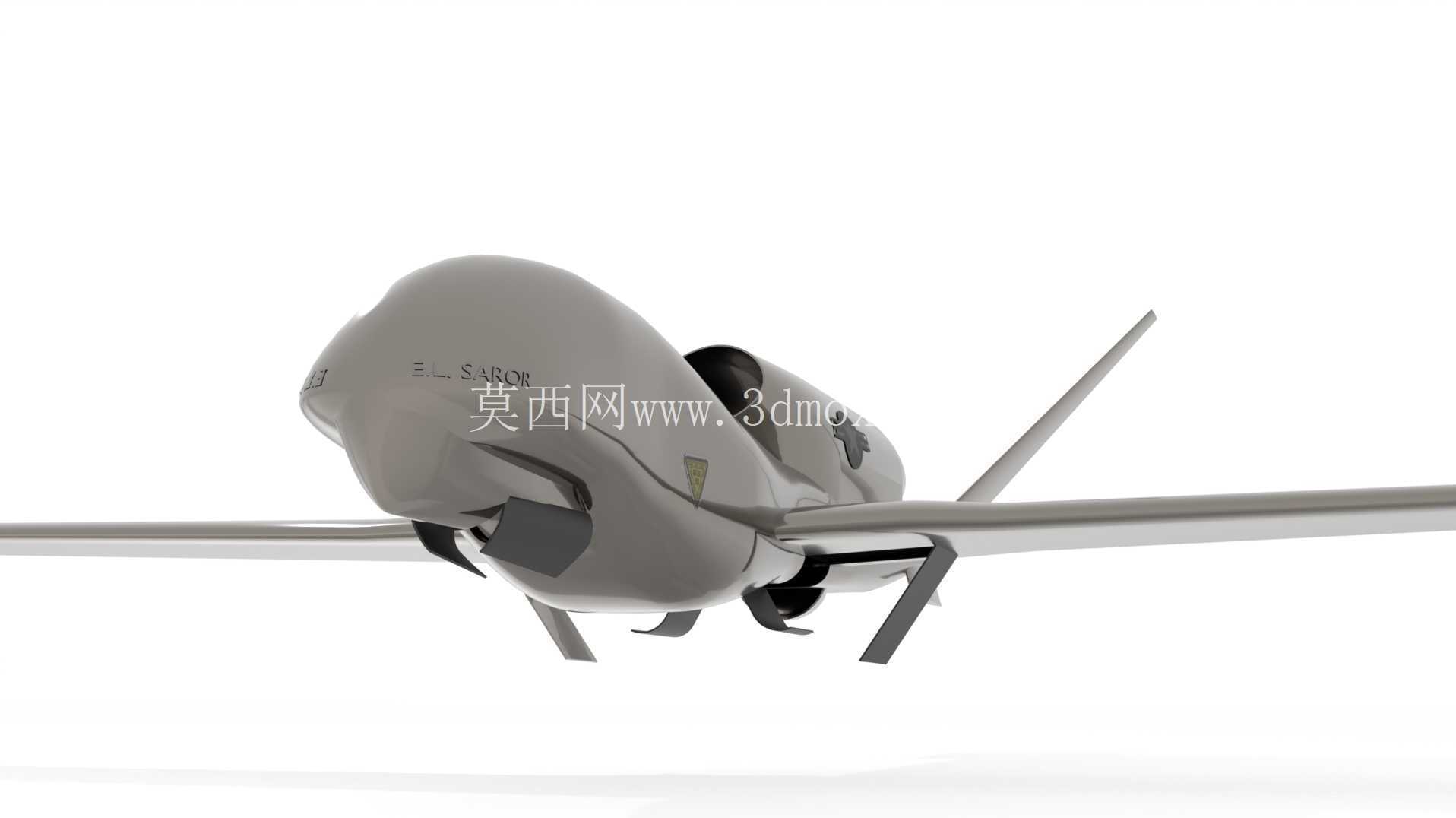

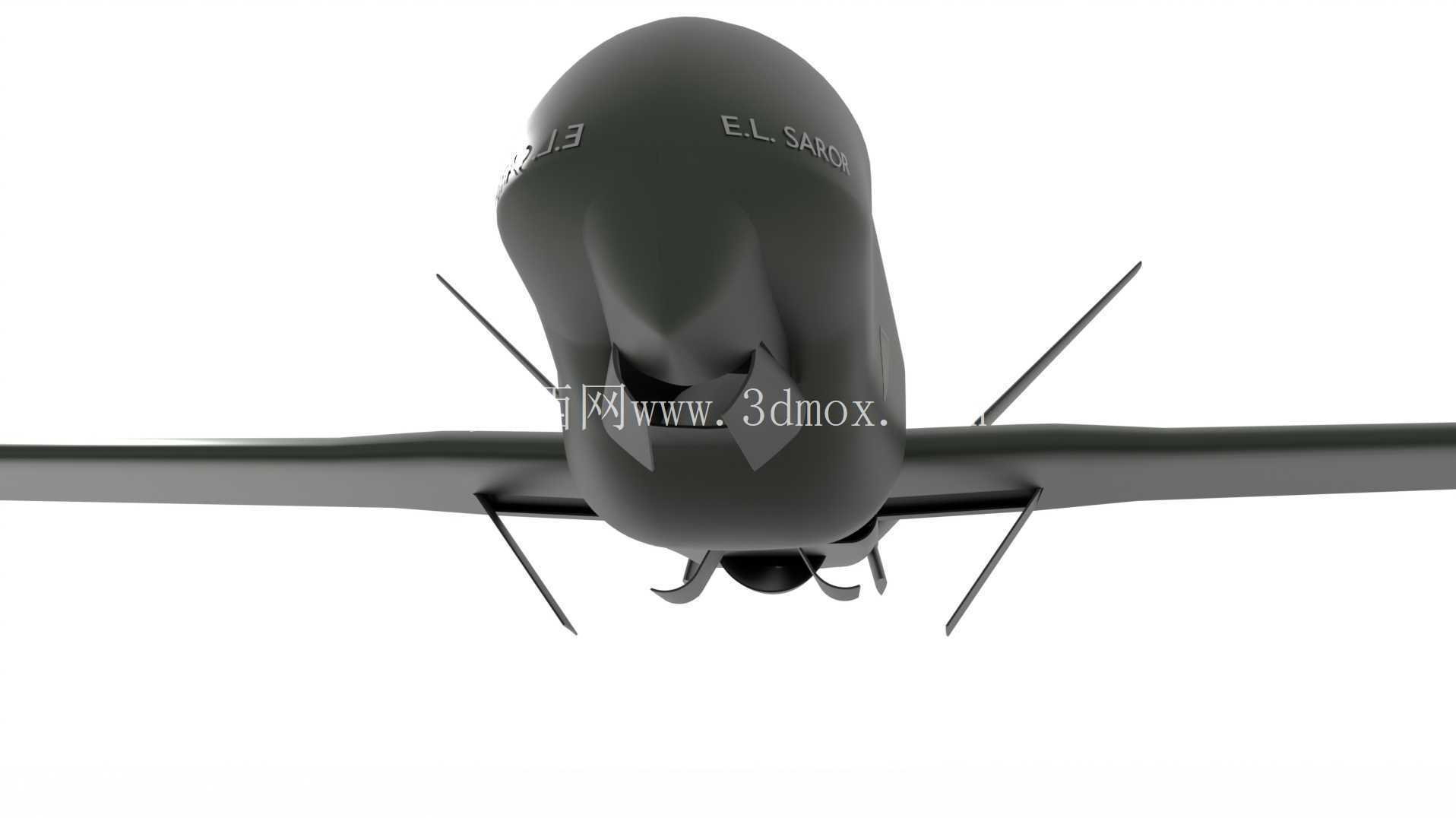

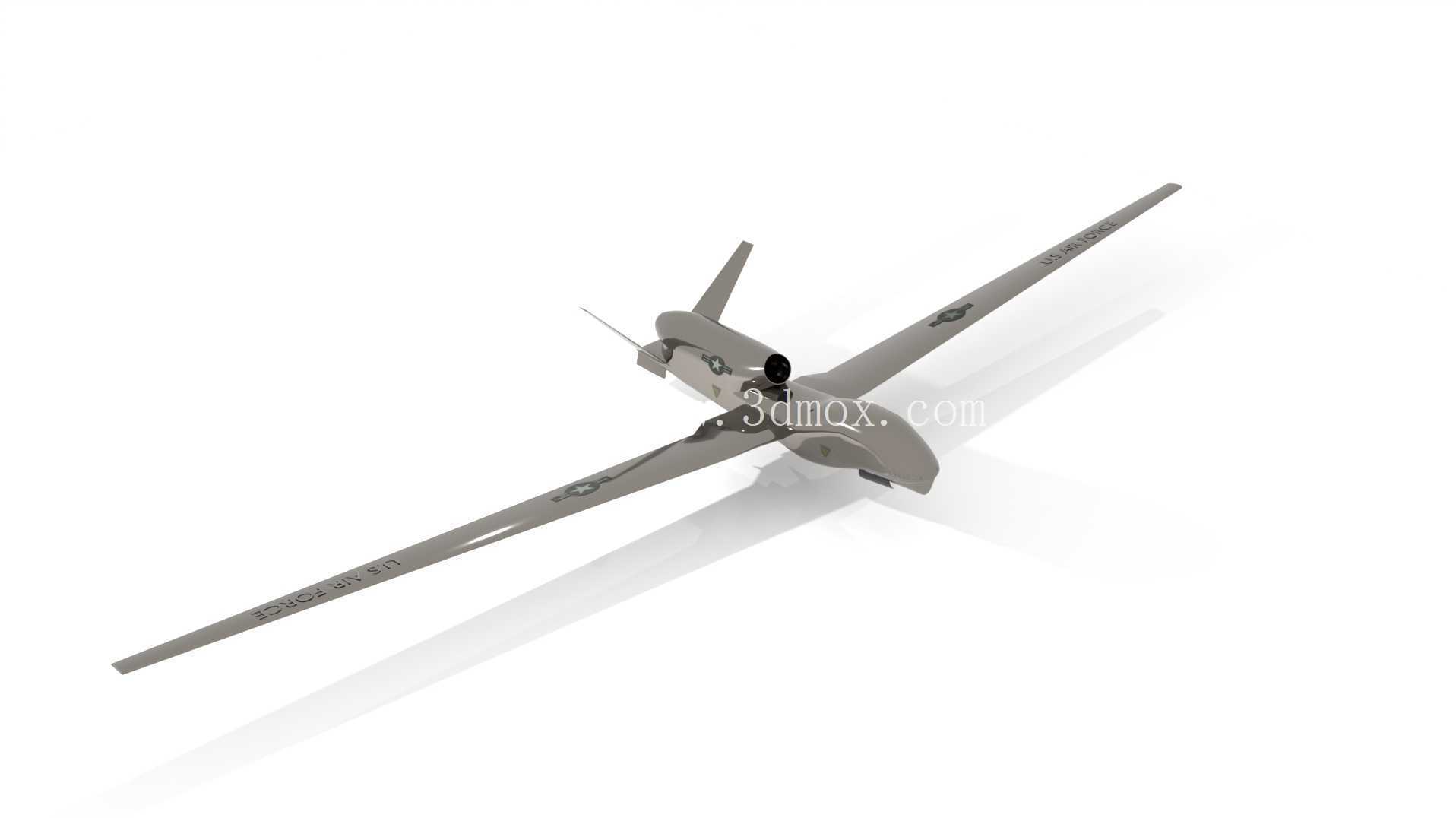

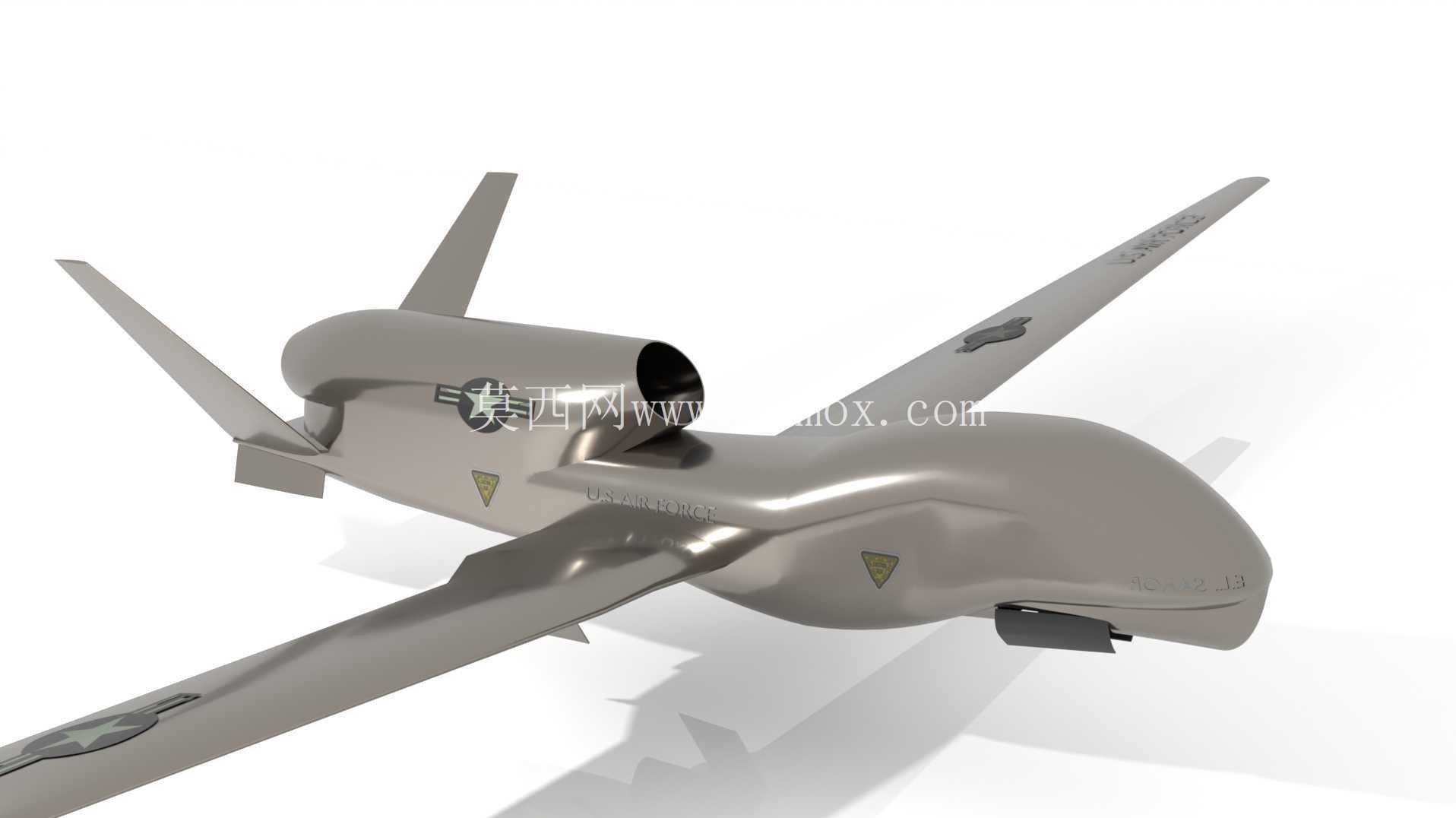

本次呈现的是RQ-4“全球鹰”长航时无人机的缩比构型设计，整体长度控制在0.7米，翼展设定为2米，设计阶段优先聚焦蒙皮曲面精度与几何外形还原度，未额外叠加内部承力结构细节，适配快速原型制作、外观验证、教学演示等多场景使用需求。在航空装备研发与科普展示领域，这类高精度缩比无人机模型可承担气动原理教学、展厅展陈、飞控验证载体等功能，相比全尺寸真机能够大幅降低试验与展示成本，同时保留核心外形特征，满足不同场景下的展示与测试需求。

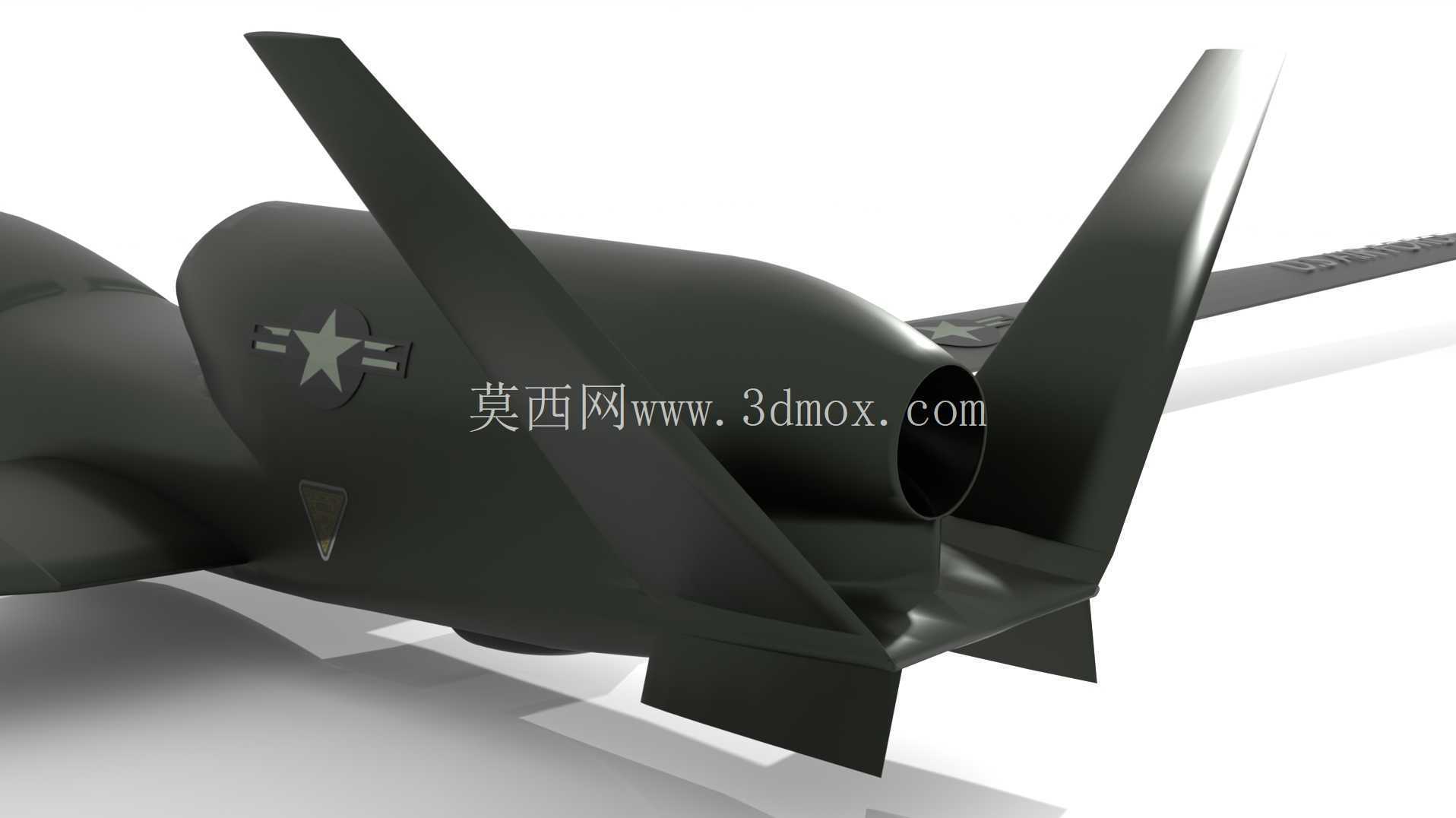

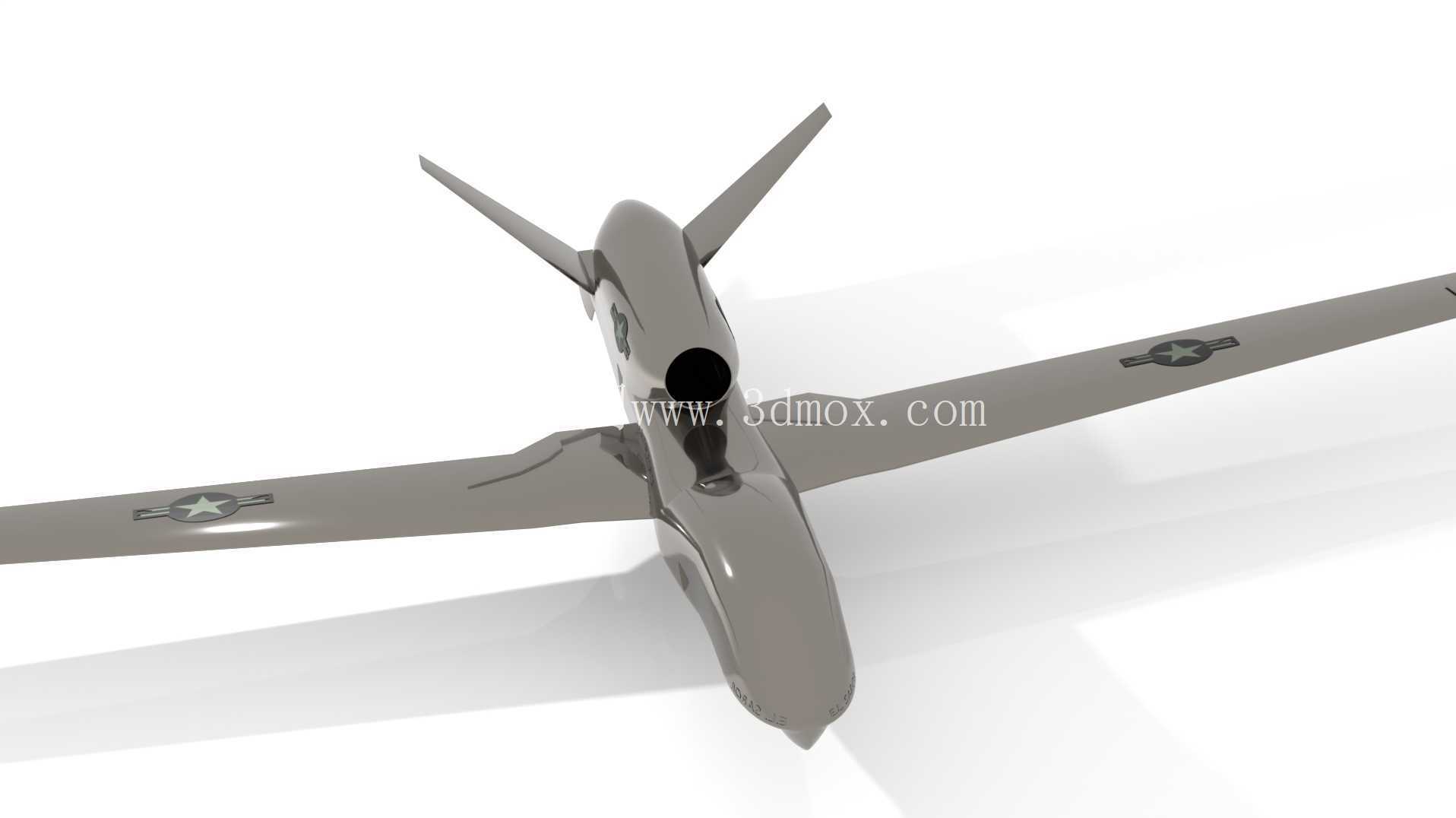

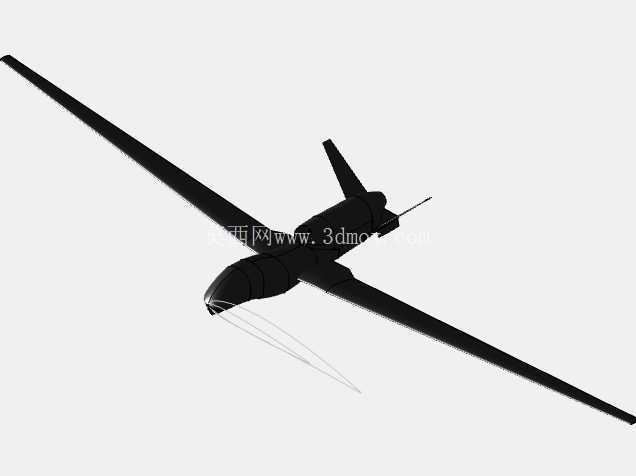

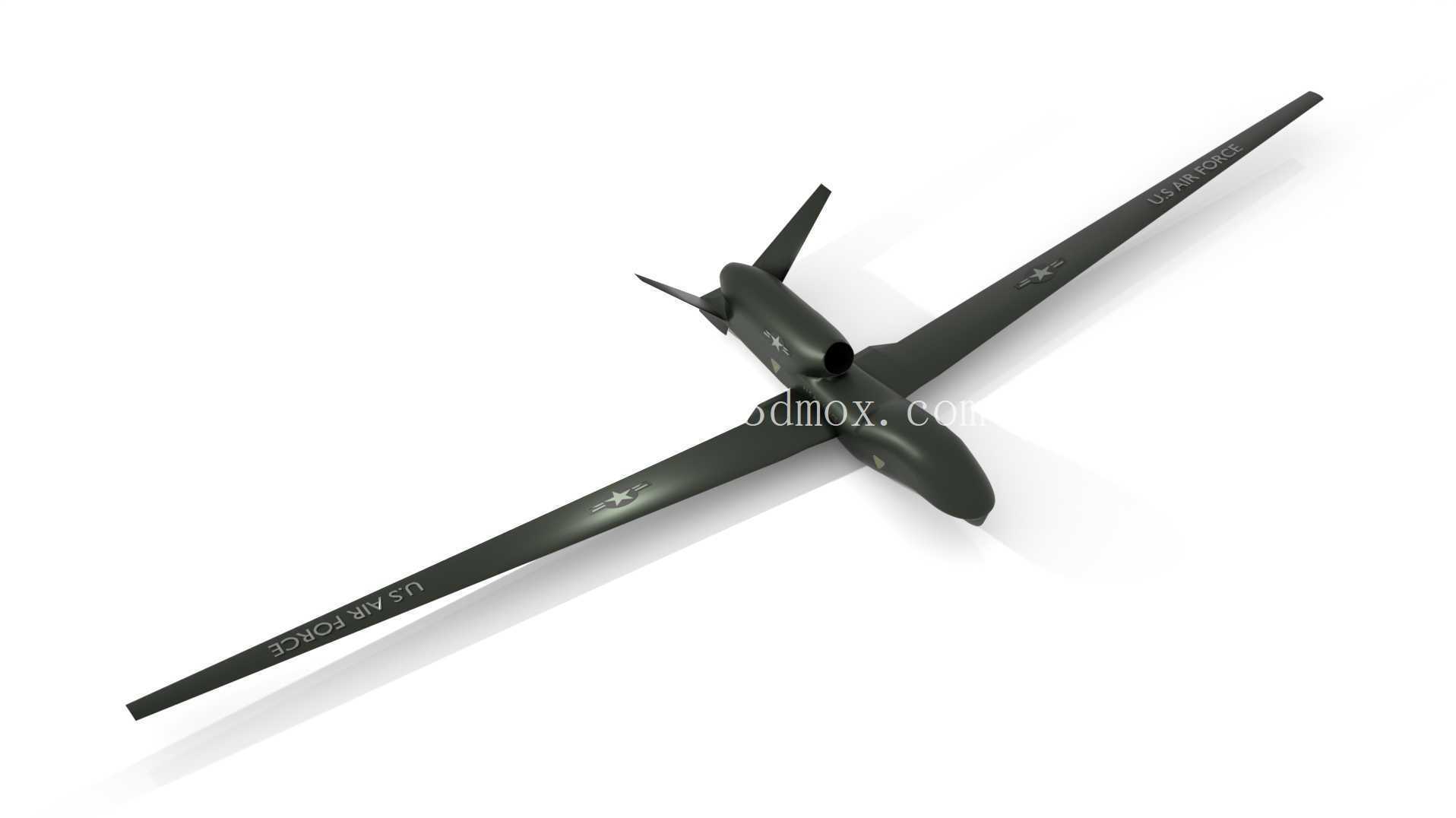

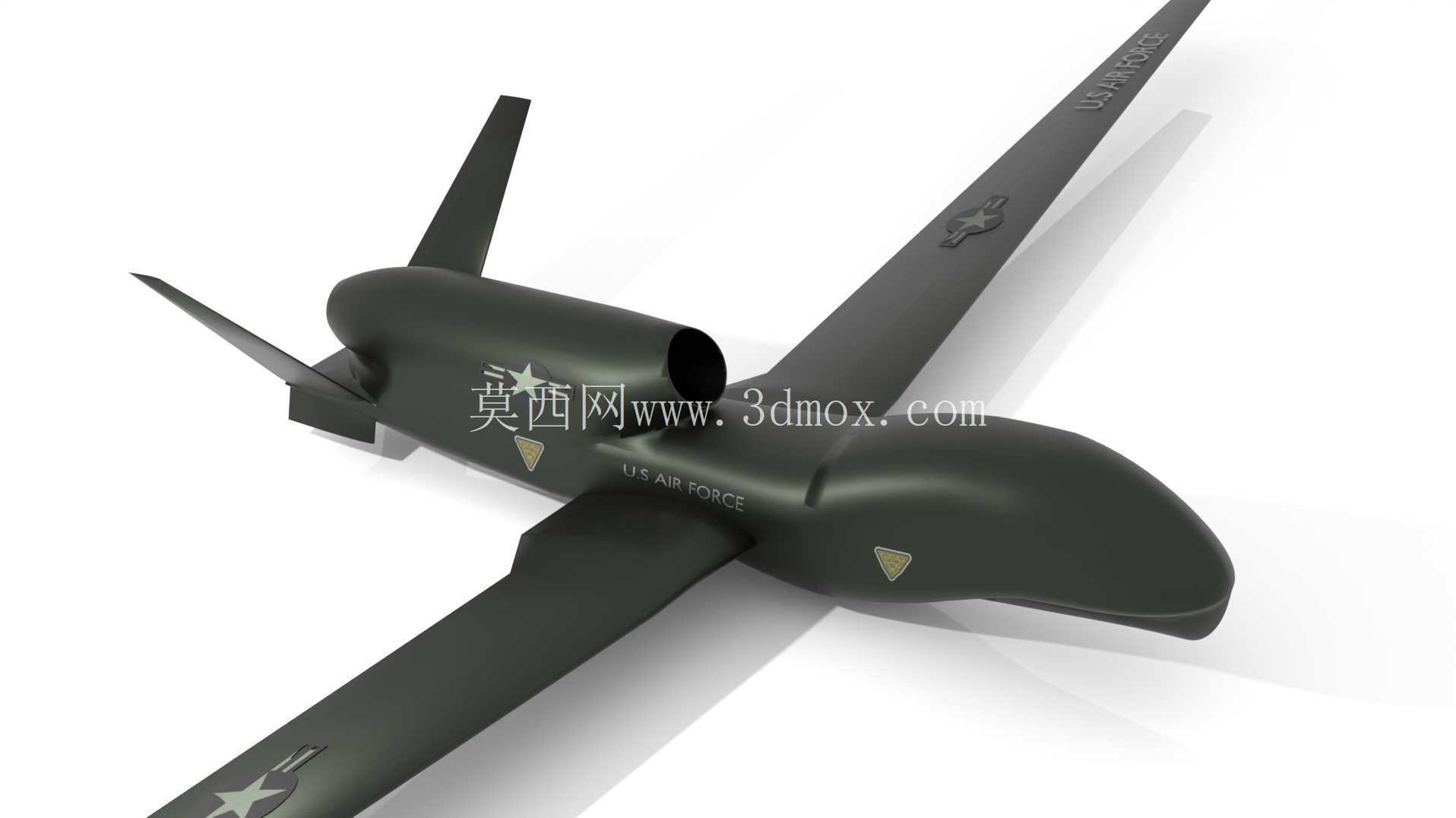

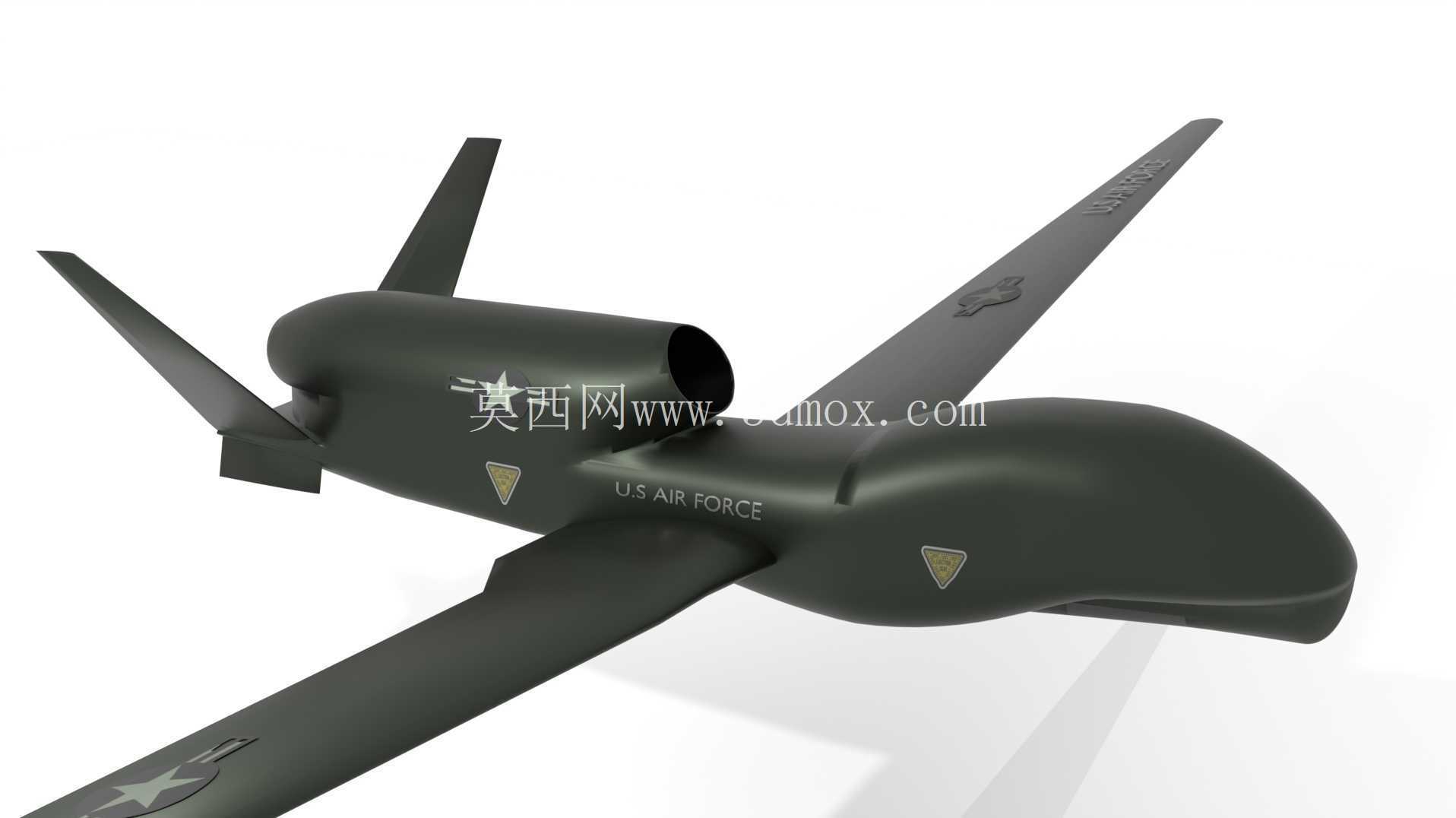

设计过程中针对机身主体做了针对性的开壳处理，配合必要的切割分件设计，能够保障后续加工环节的精度与装配效率，无需额外做复杂的结构拆分即可适配3D打印、复合材料手糊等常见的小批量原型制作工艺。外形还原阶段并未过度纠结于极致的空气动力学细节刻画，而是优先抓住“全球鹰”无人机最具辨识度的外形特征：粗壮的流线型机身、大展弦比平直机翼、背负式进气道、V型尾翼布局，整体观感大方协调，能够精准传递出原机的视觉辨识度，满足外观展示类场景的核心需求。

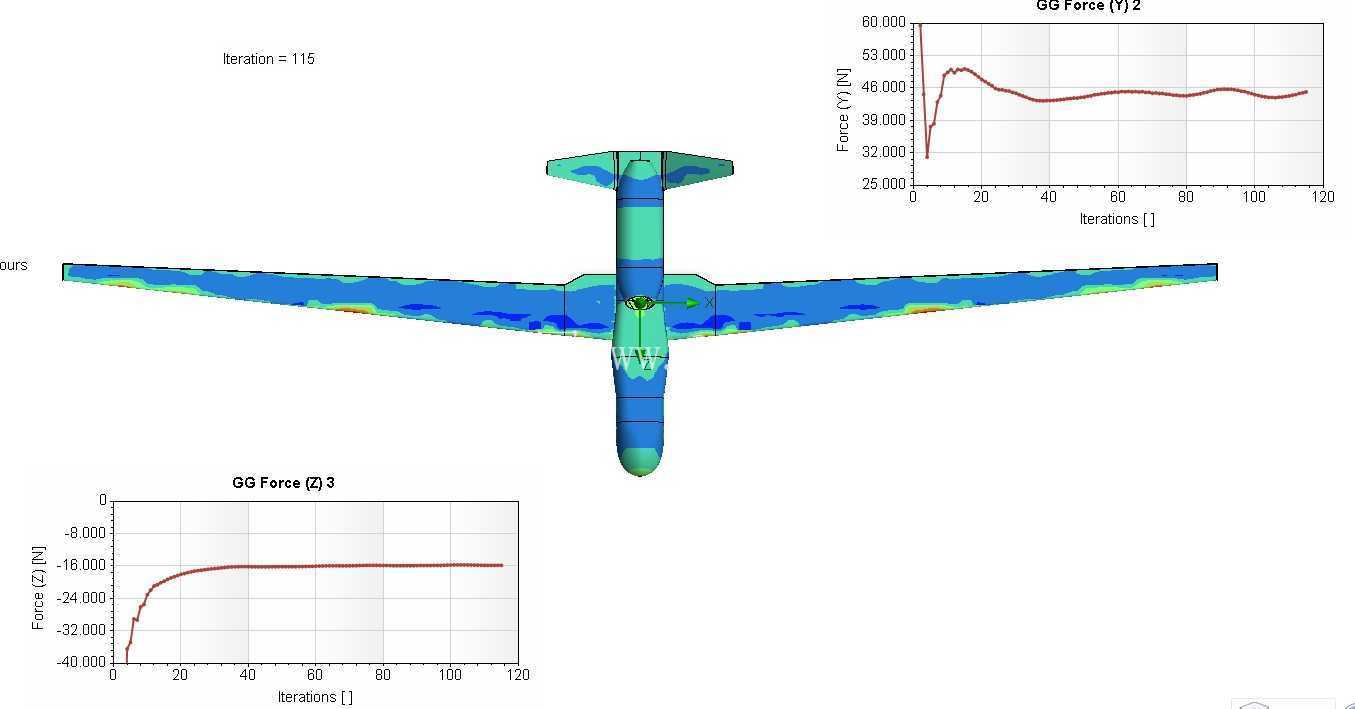

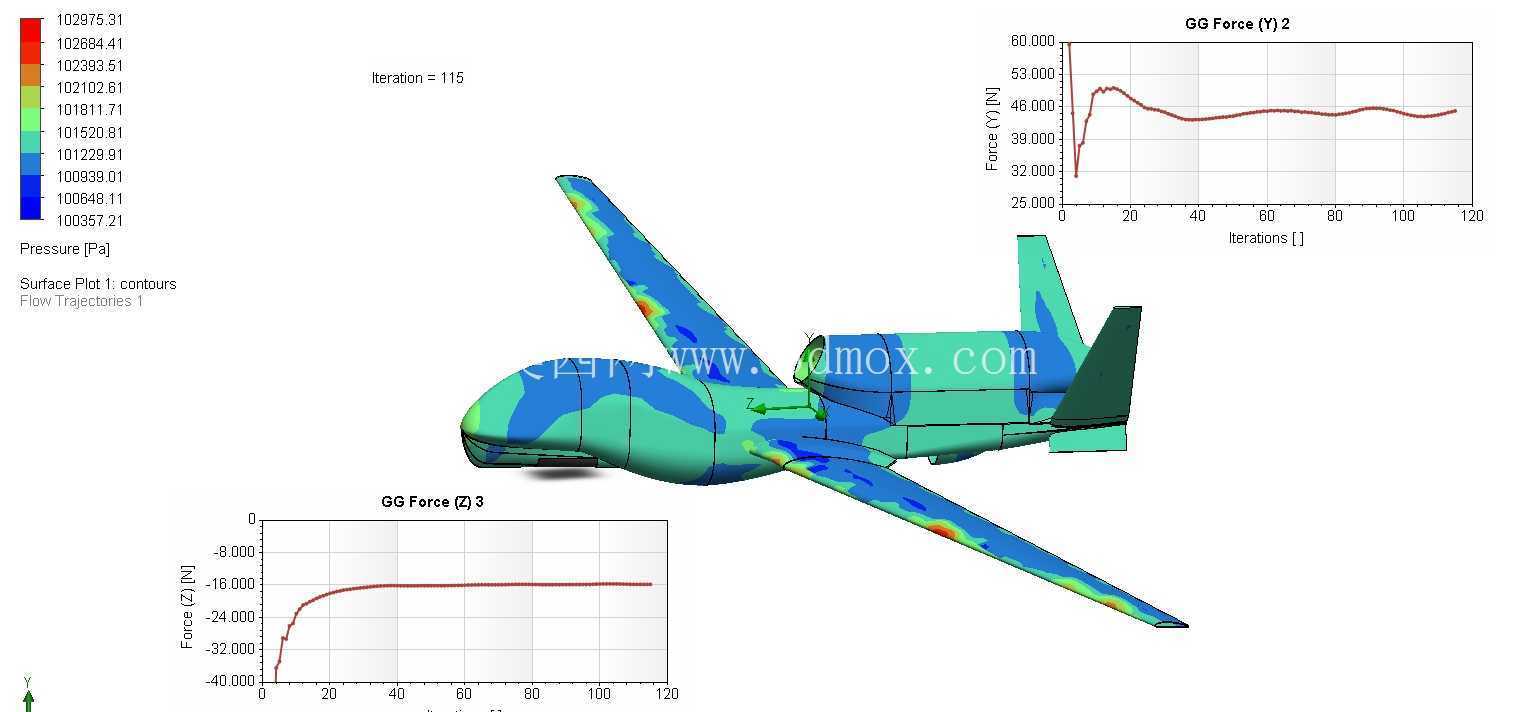

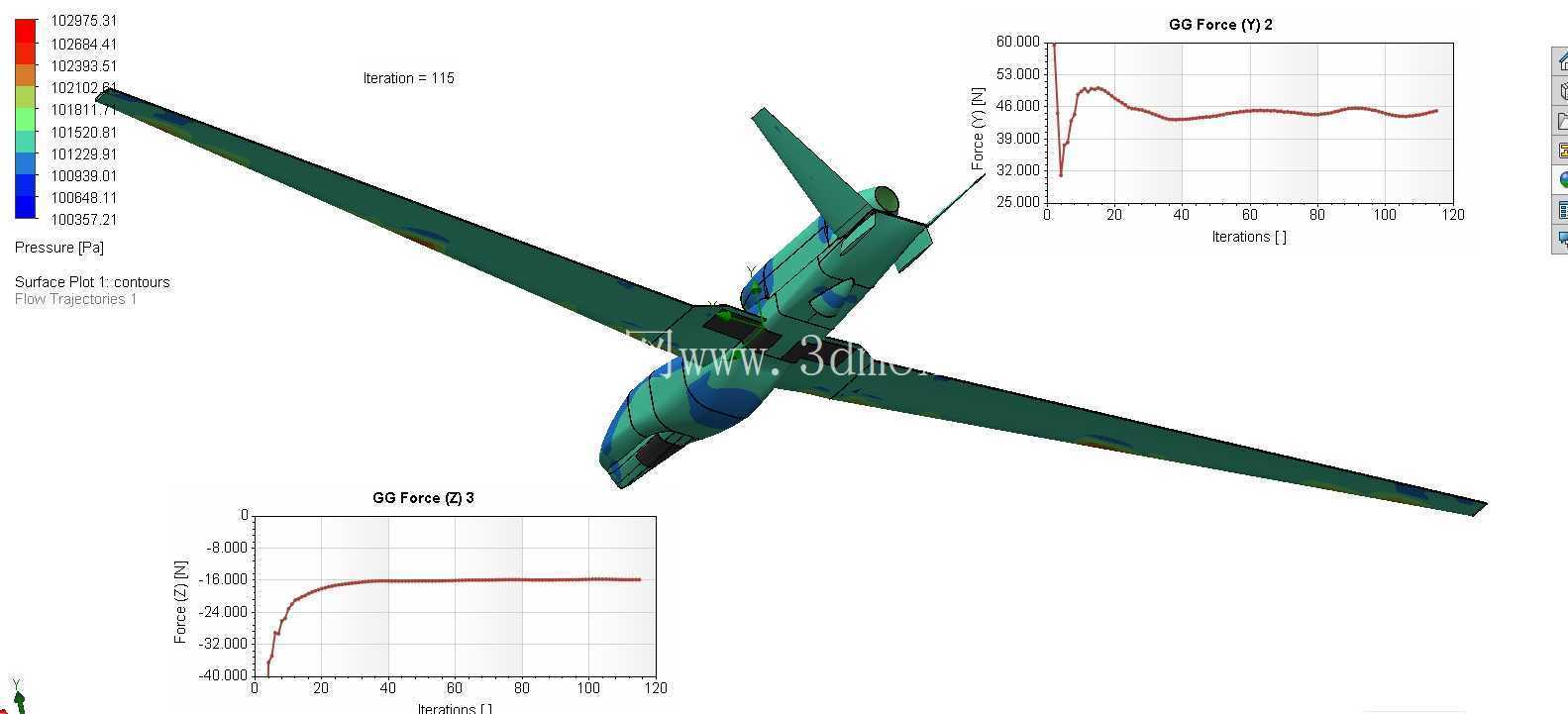

从气动性能验证维度，该构型在30米/秒来流条件下完成了基础仿真校验，对应升力数值为46牛，阻力数值为-15牛，需要说明的是该仿真结果受基础网格精度设置影响存在一定偏差，因为本次设计定位为快速外观原型搭建，并未针对气动仿真做精细化的边界层网格划分，因此仿真数据仅作为基础参考，若需用于飞行试验类场景，可在此模型基础上进一步细化网格设置，补充机翼翼型细节、舵面活动结构、起落架舱等细节，优化气动计算精度。

该构型的设计逻辑偏向快速原型落地，简洁的曲面分块没有冗余的细碎特征，既可以直接作为外观展示模型快速制作完成，也可以作为进一步结构深化的基础底座：后续可根据使用需求加装飞控设备舱、动力系统安装位、舵面铰链结构，拓展为可飞行的缩比验证平台；也可补充表面传感器窗口、天线细节、涂装标识，升级为高精度仿真展示模型。对于航空类专业教学场景，该模型可直接用于讲解长航时无人机的布局特点、大展弦比机翼的气动优势、背负式进气道的设计逻辑；对于文创展陈场景，简洁的曲面处理也方便后续做表面喷涂、标识添加，适配不同主题的展示需求。

尺寸边界上，0.7米的机身长度搭配2米翼展，既不会因为尺寸过小丢失外形细节，也不会因为尺寸过大带来存储、运输、展示的不便，常规的桌面展柜、教学展示台均可轻松放置；分件设计预留的装配间隙也适配常见的原型制作公差，无需后期做大量的打磨修配即可完成组装，对于入门级的模型制作爱好者、航空专业的课程设计作业、企业展厅的装备展陈需求都有较好的适配性。设计过程中刻意规避了复杂的内部结构设计，将设计重心完全放在外形曲面的流畅度与分件的合理性上，降低了后续加工的门槛，即使是使用桌面级FDM3D打印设备，也能够制作出完成度较高的实体模型，若采用光固化打印或复合材料制作，还可进一步提升表面质感，满足更高等级的展示需求。
