三级胶体磨花生酱芝麻酱制作设备

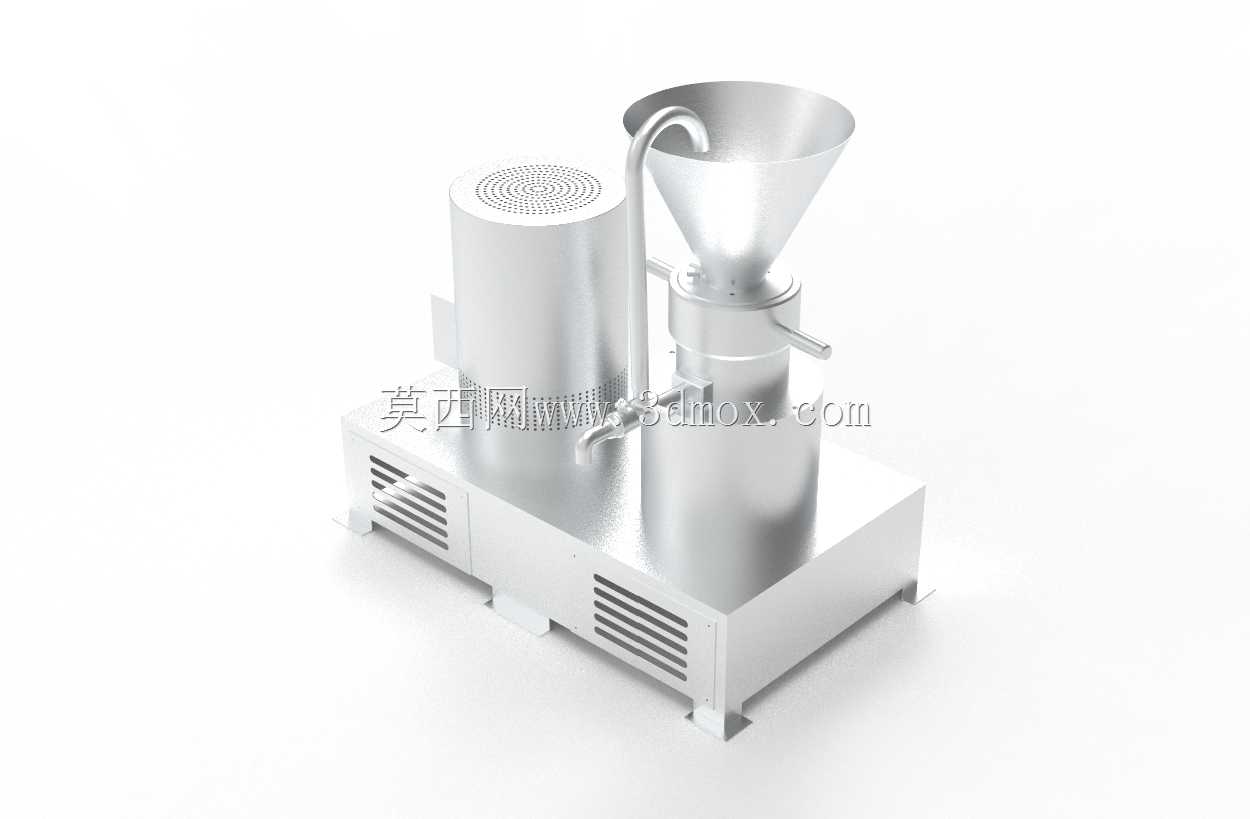

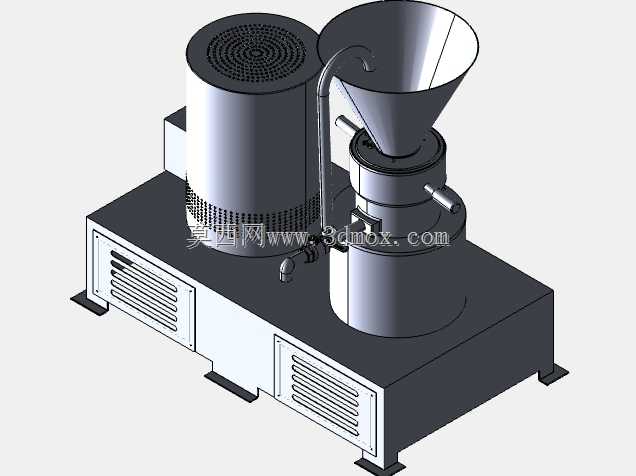

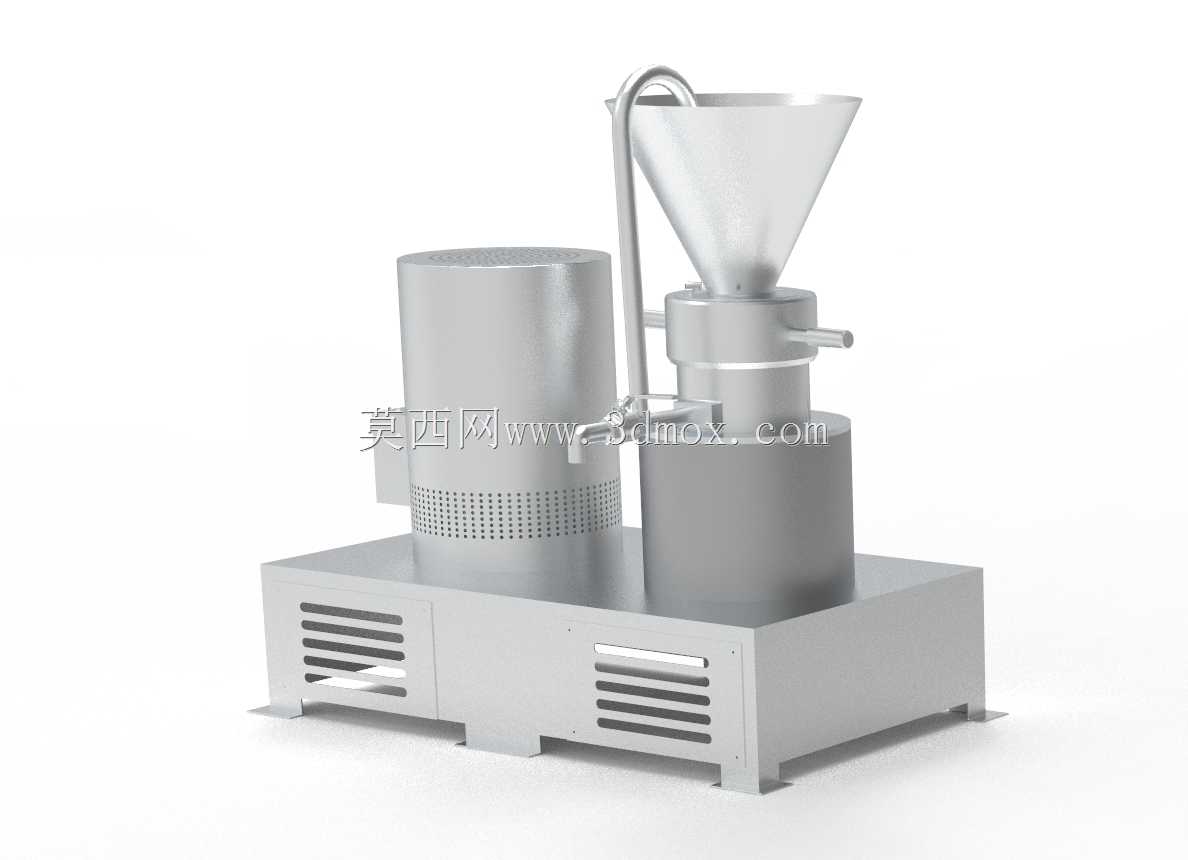

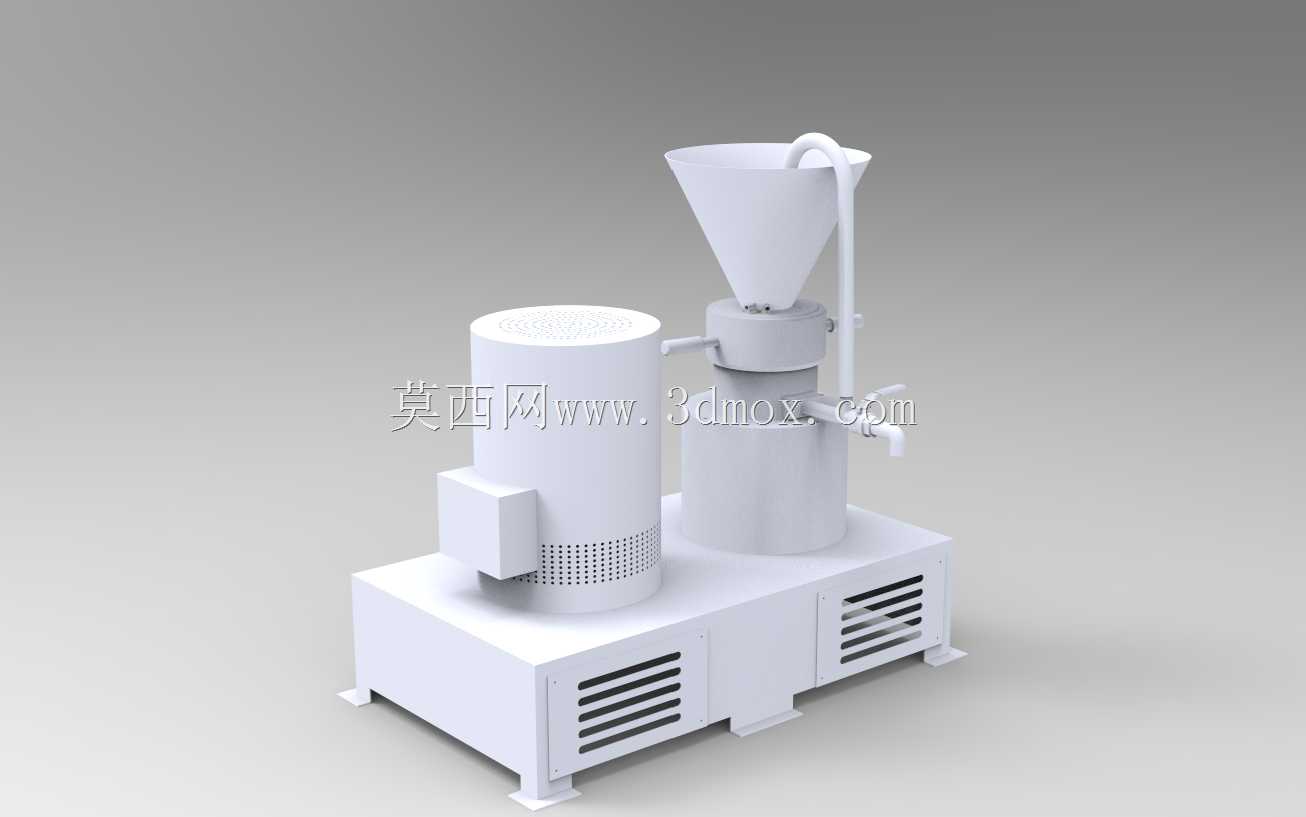

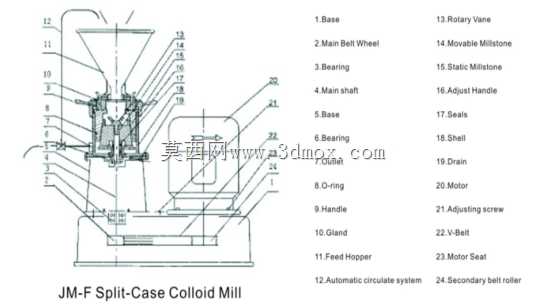

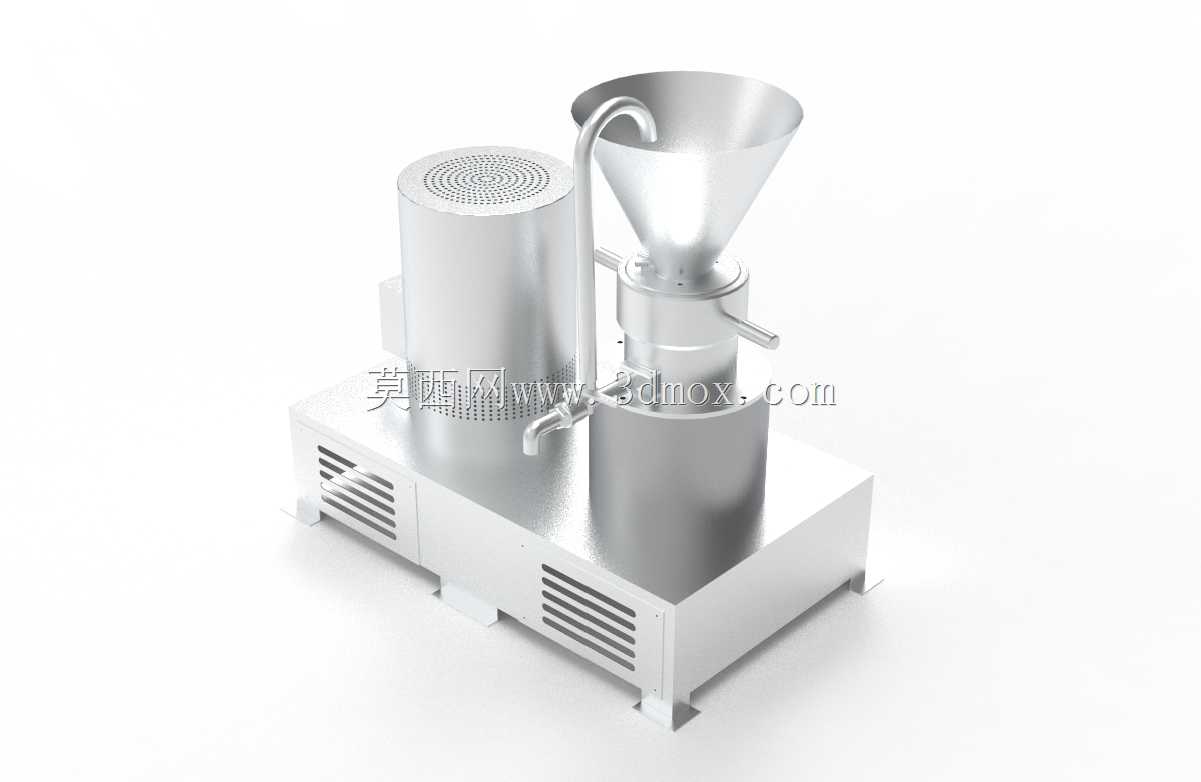

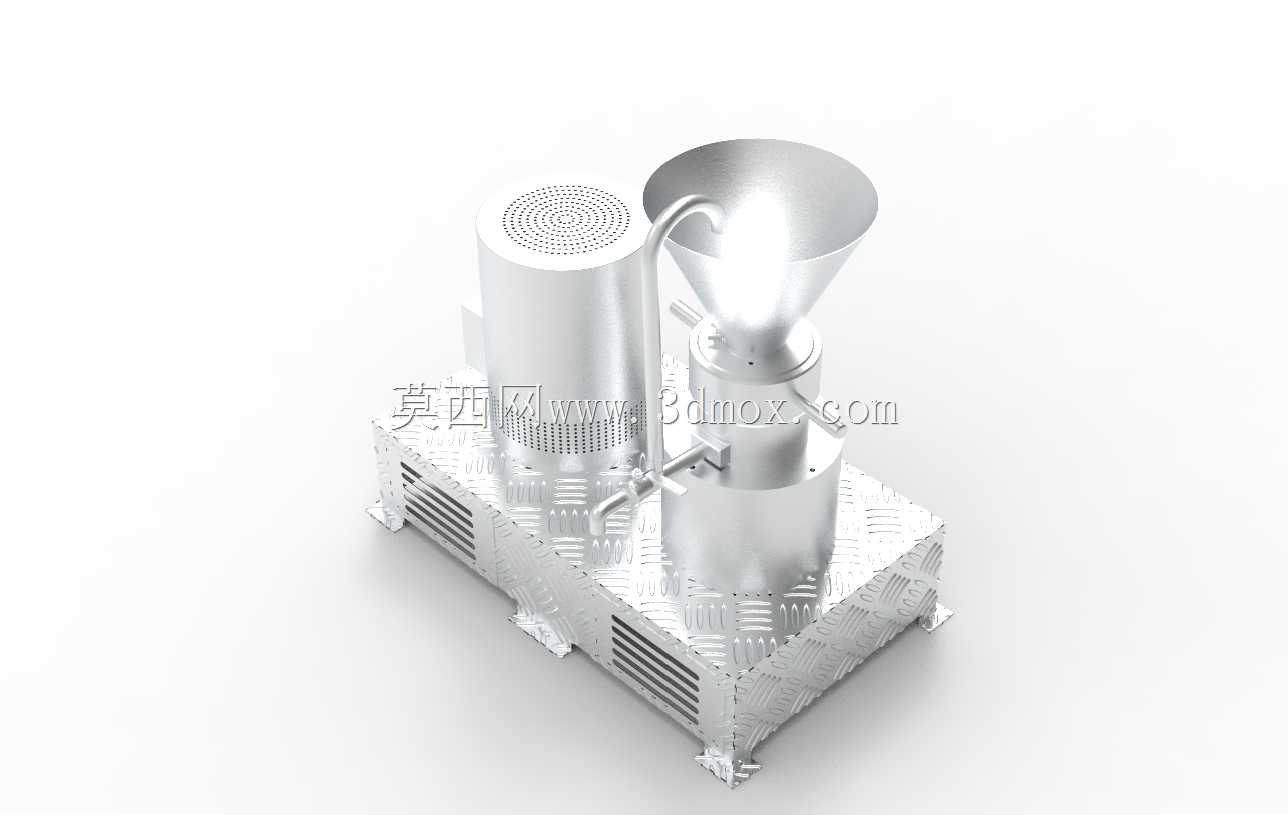

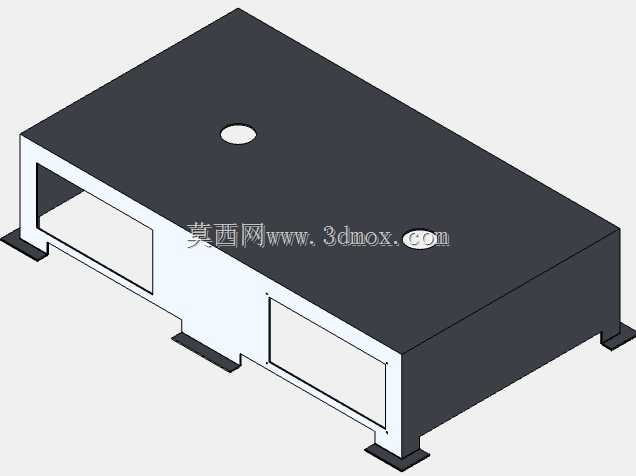

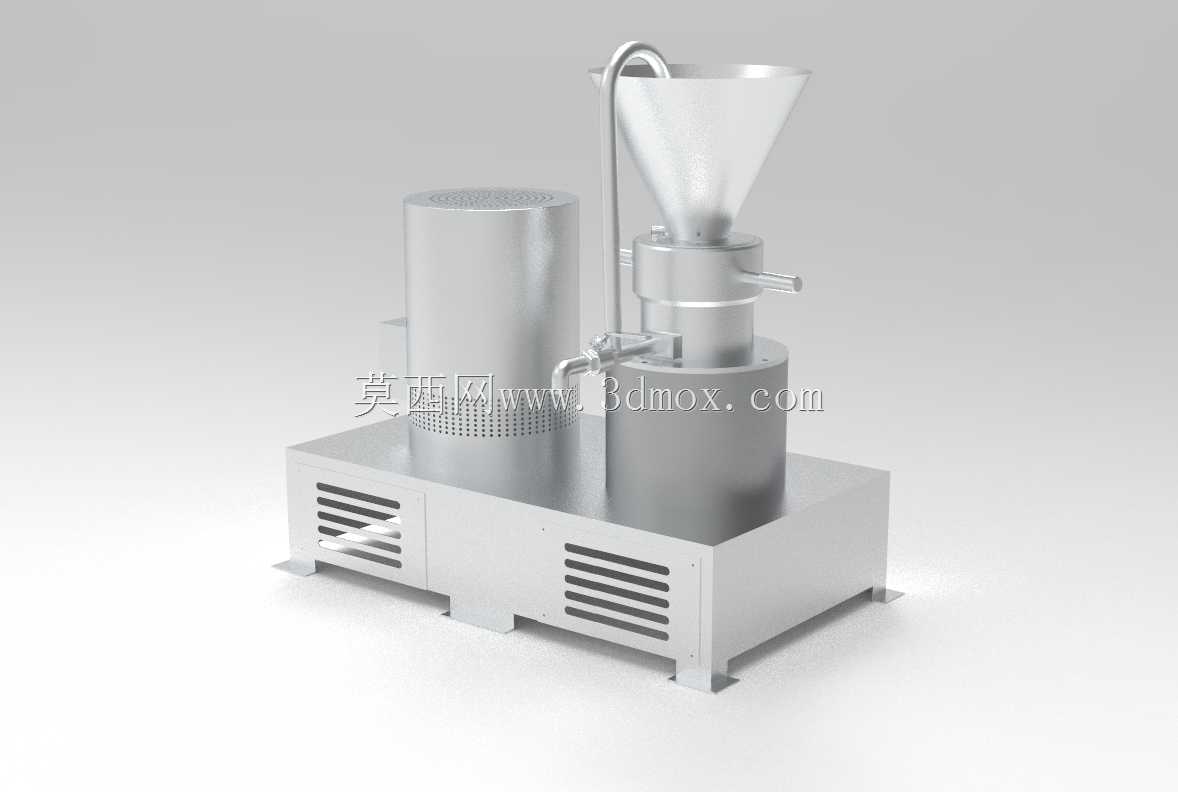

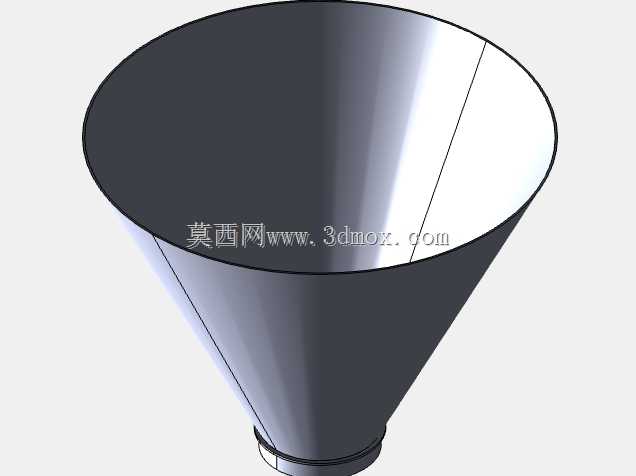

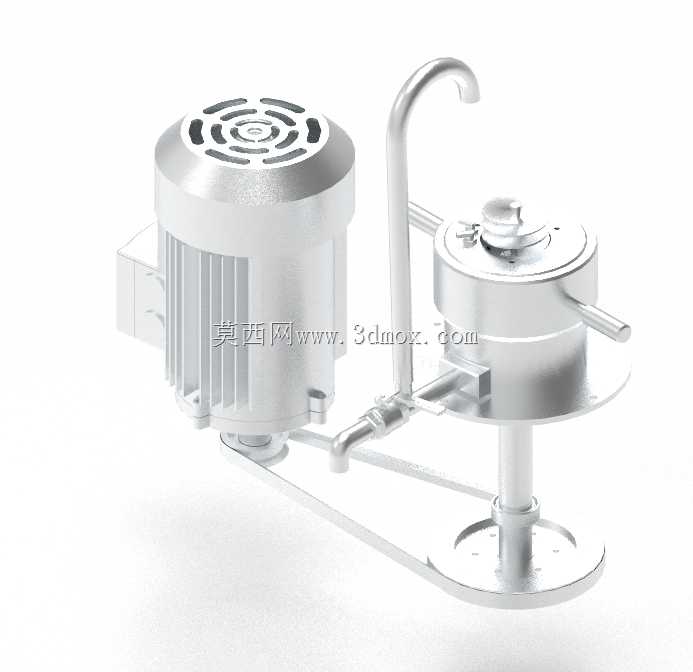

　　这款三级胶体磨主要面向食品加工领域的粘稠物料研磨工序，常见于中小型酱料生产车间、农产品深加工点位，可处理花生、芝麻等高含油量物料，也可适配骨泥、果酱、日化膏体等相近粘度物料的超细研磨作业，能将预处理后的焙炒果仁原料一次性加工到符合商用酱料要求的细腻度，省去多台设备串联研磨的场地占用与物料转运损耗。设备整体采用分体式落地布局，底座为一体式焊接钢结构，底部预留四个安装固定孔位，安装时需匹配水平混凝土地面，通过膨胀螺栓锁附即可，整机占地宽度约1.2米、深度约0.8米、总高度约1.6米，进料斗顶端距操作地面高度适配人工倒料或小型输送设备上料的作业高度，无需额外搭建操作平台。

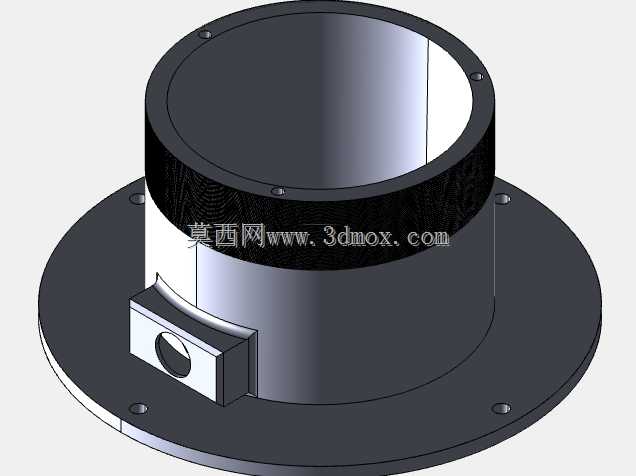

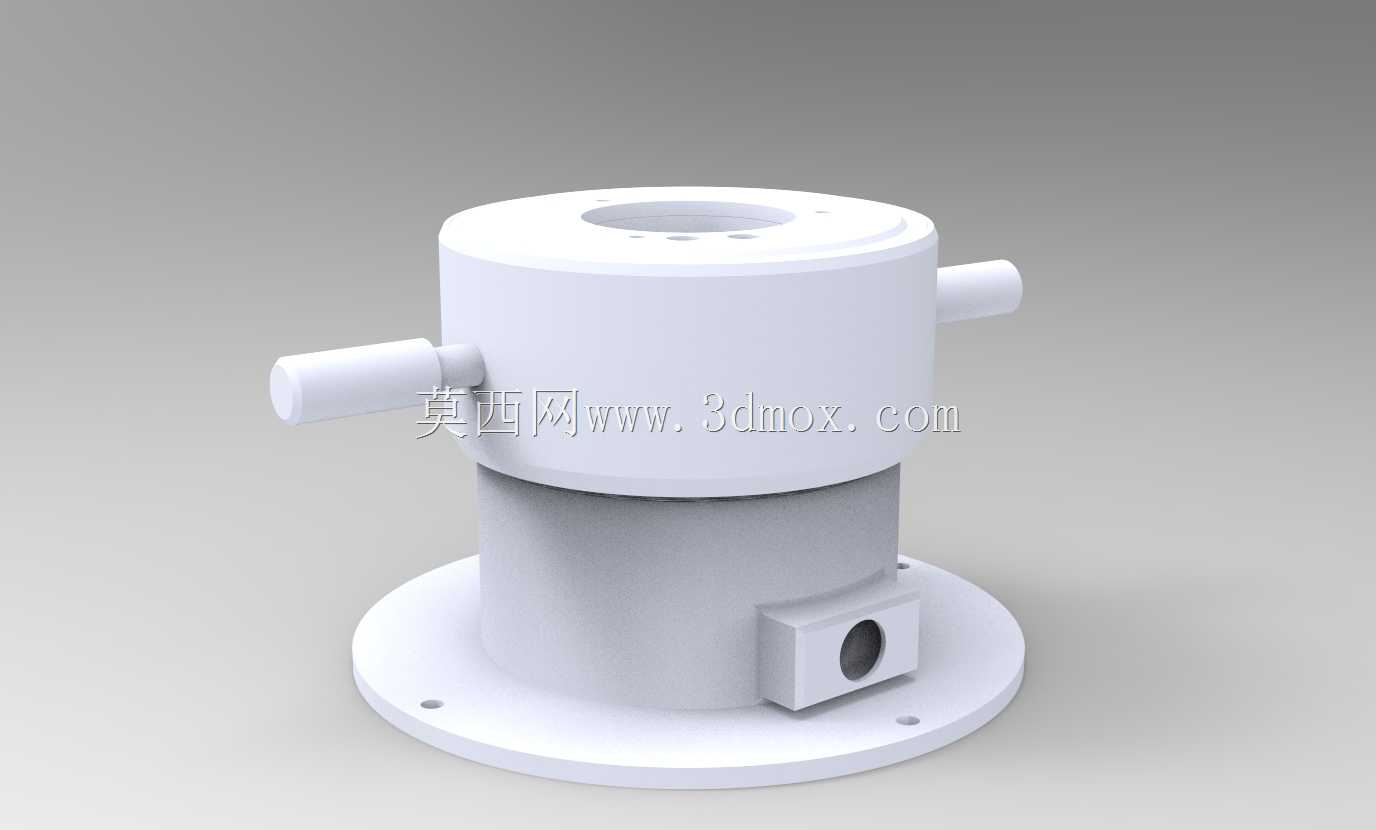

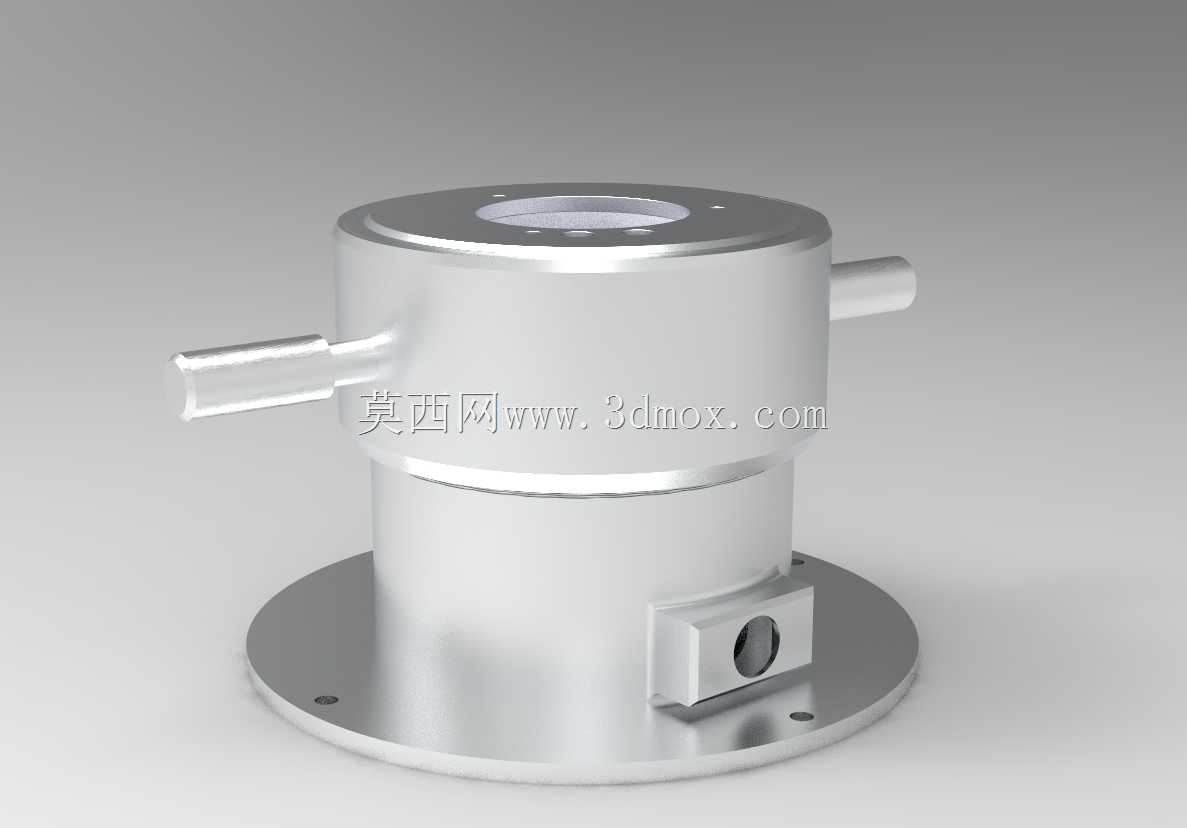

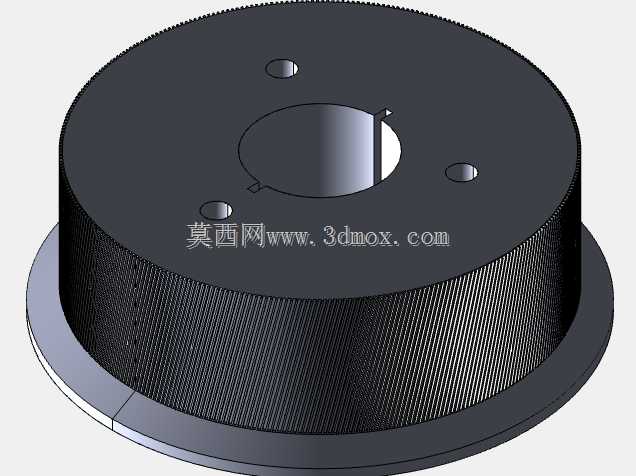

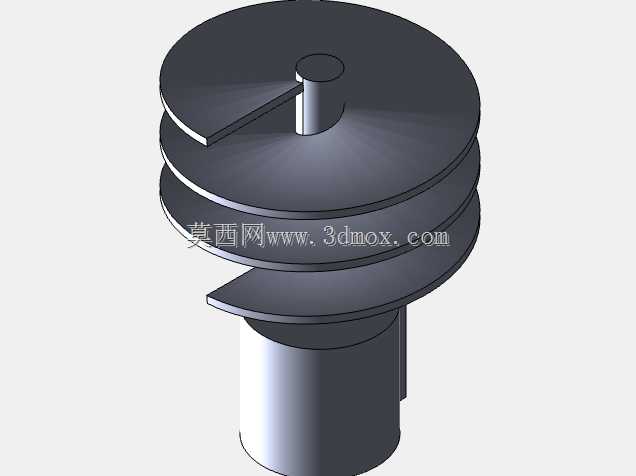

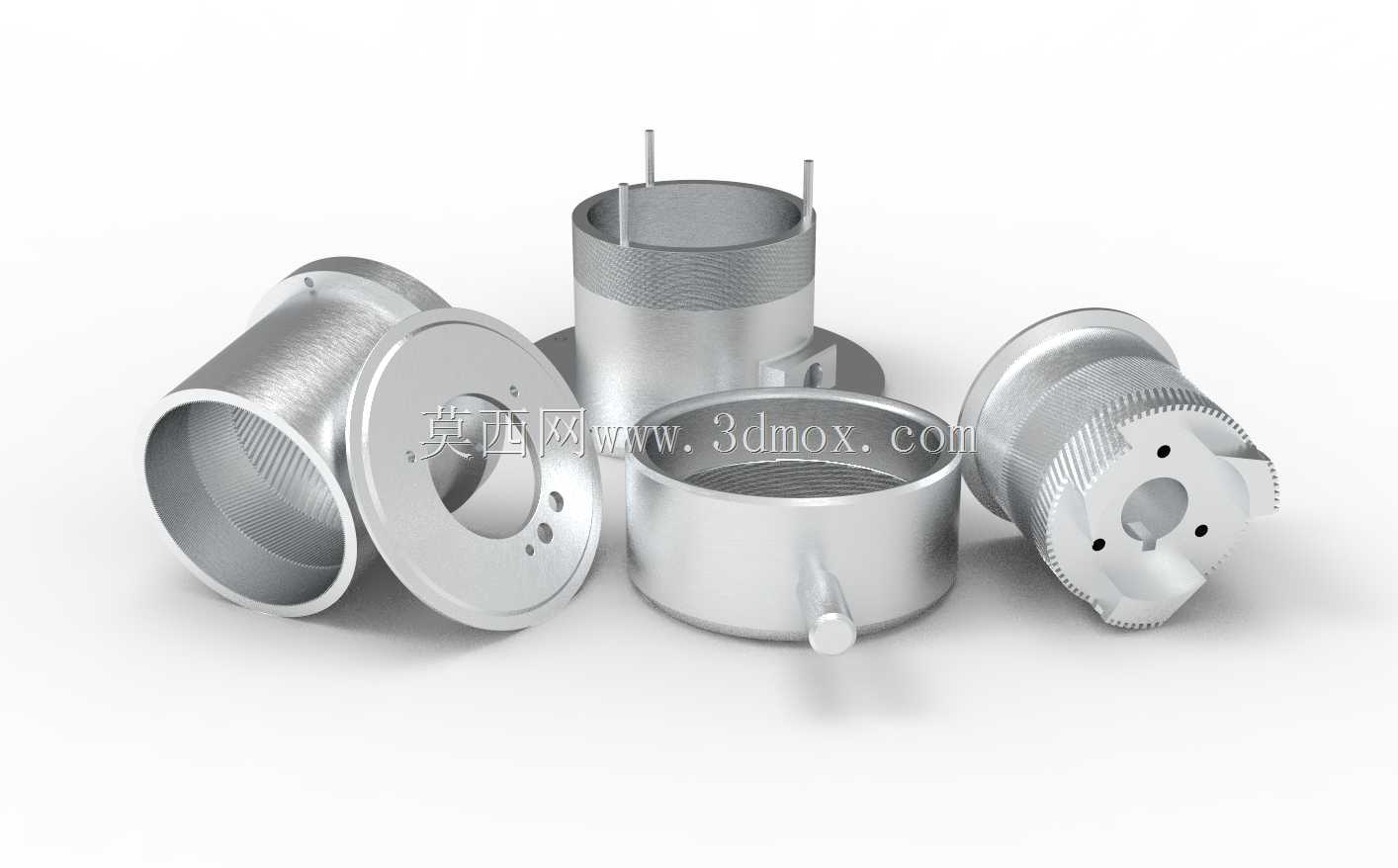

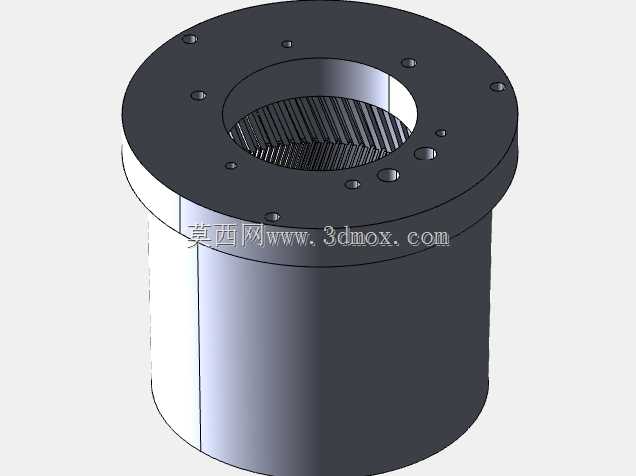

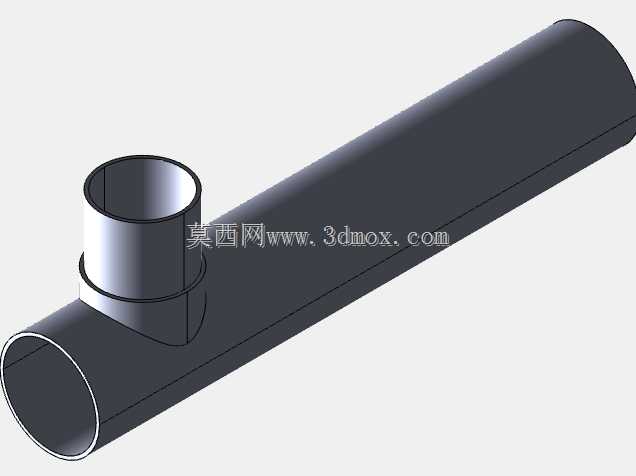

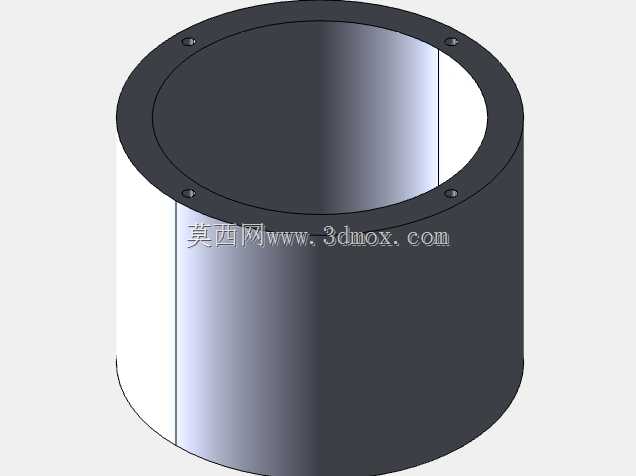

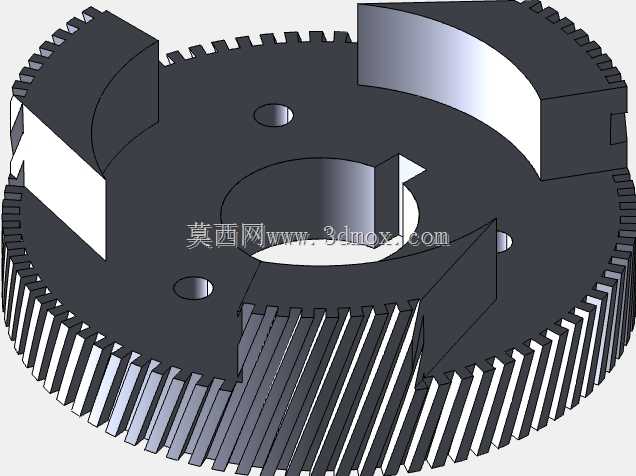

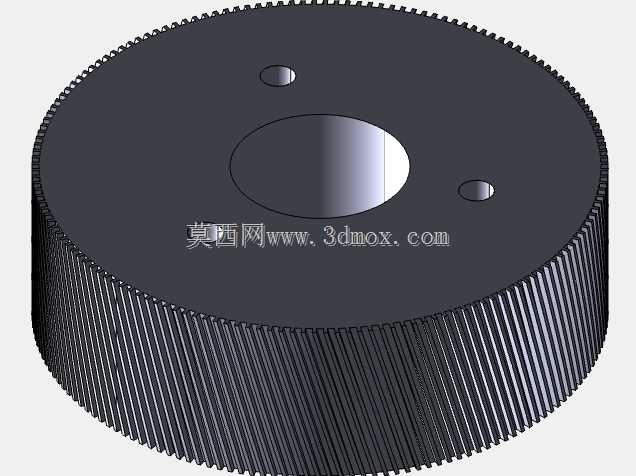

　　核心研磨单元采用三级递进式转子定子结构，转子带有人字形双螺旋齿形，三个研磨阶段的齿隙逐级收窄，最末级剪切间隙控制在0.2毫米，配合定转子齿面的人字角度优化，可让物料在研磨腔内经多次剪切、摩擦、高频振动实现超细分散，避免单级研磨出现的物料温升过高、颗粒粗细不均问题。进料端集成螺旋送料结构，进料口采用50毫米螺纹接口，可按需对接外接进料管道或密封盖，连续进料时螺旋叶片可将物料匀速推入研磨腔，避免高油物料粘壁架桥导致的进料中断。研磨腔外部设计夹套冷却流道，可接入循环冷却水带走研磨过程产生的热量，控制物料出料温度，避免花生、芝麻这类含油物料因高温出现油脂氧化、香味流失的问题，夹套进出水口采用标准管螺纹，可直接对接车间现有冷却水管路。

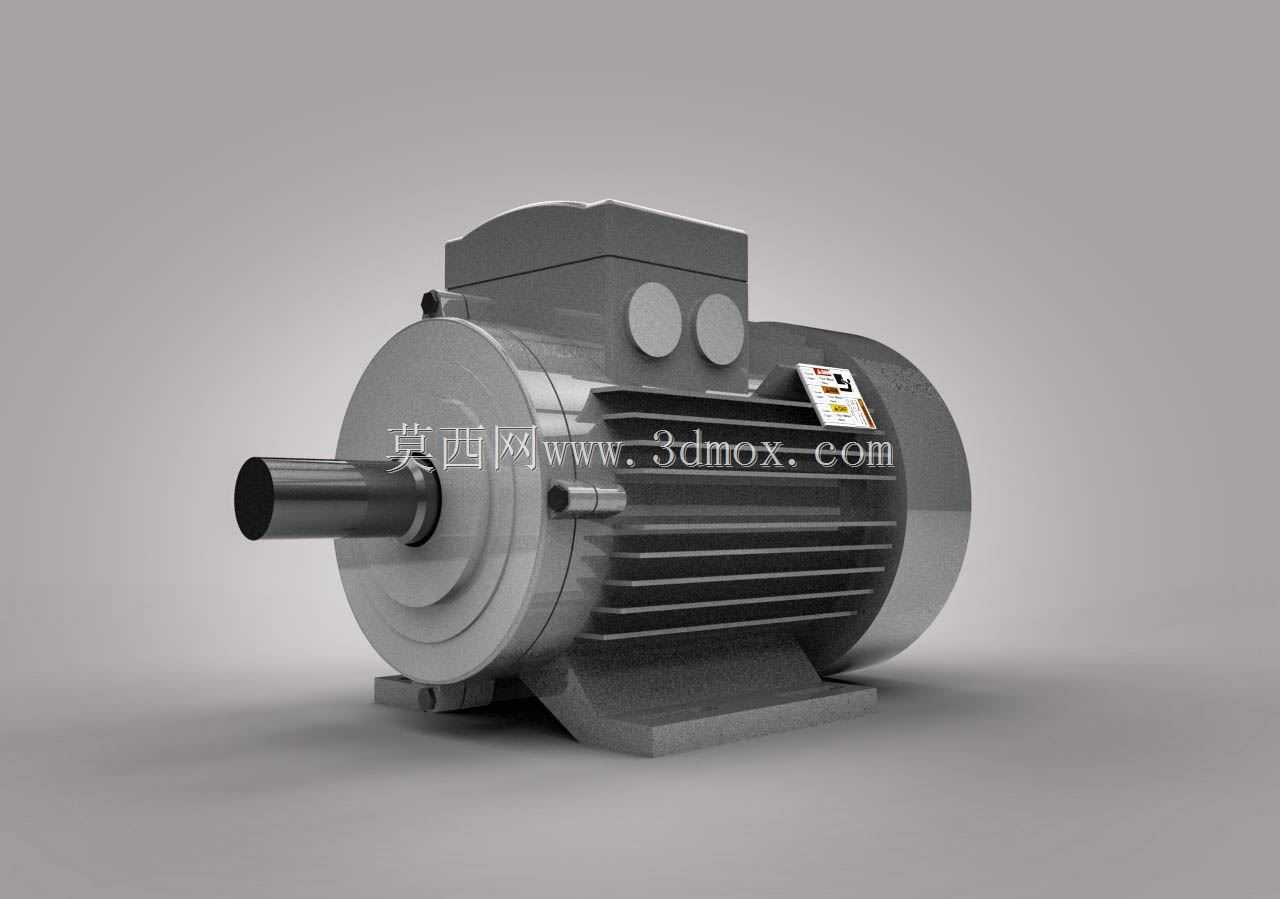

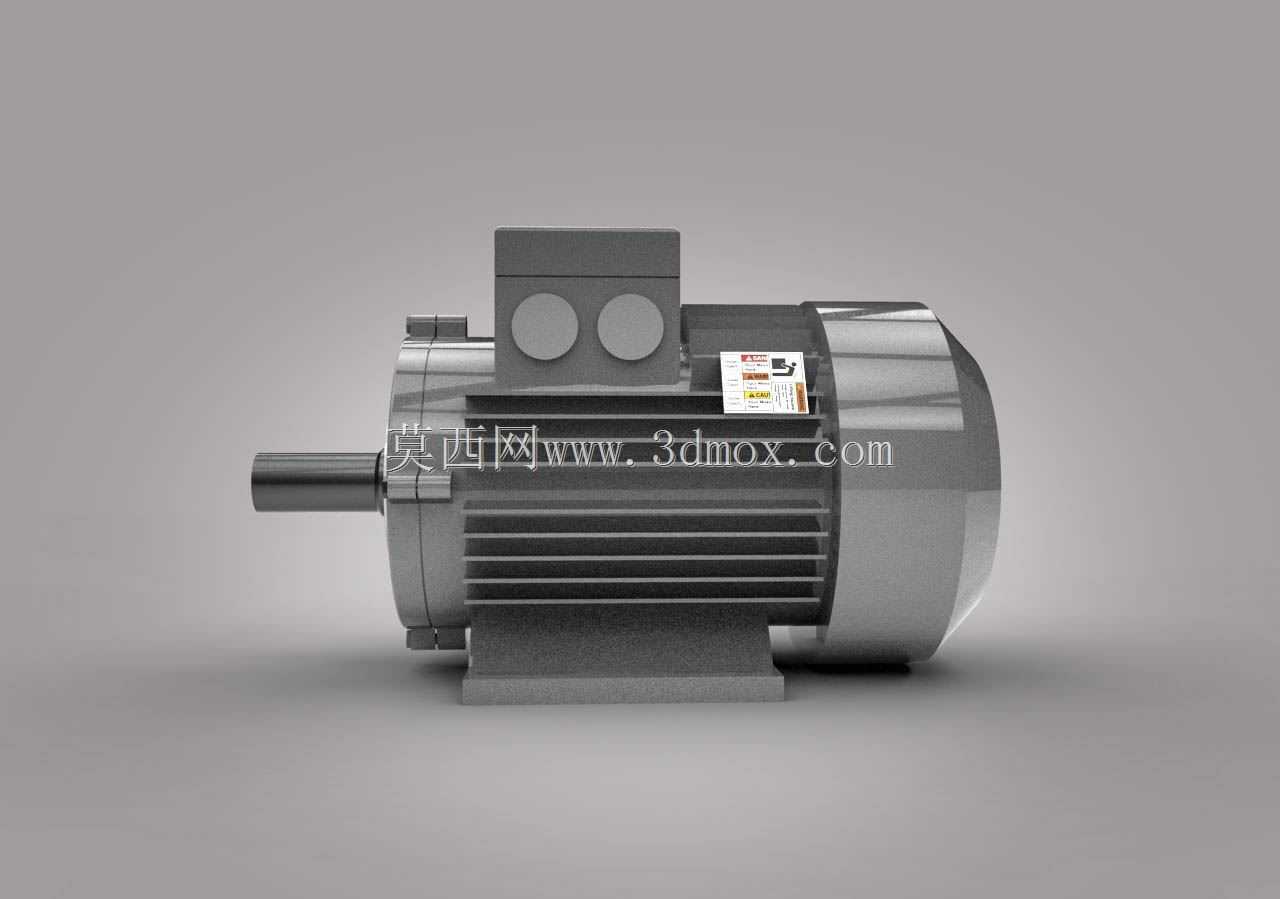

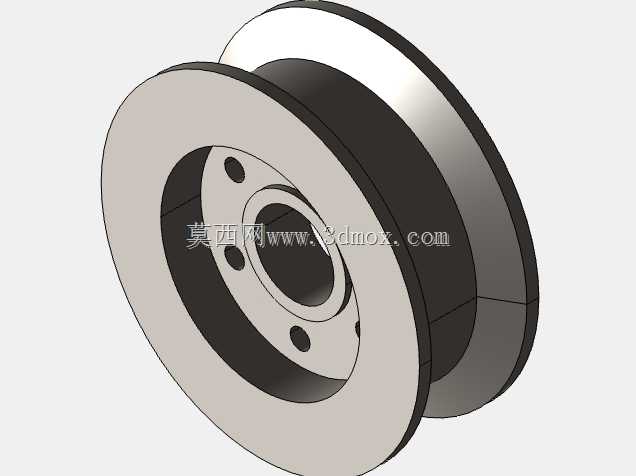

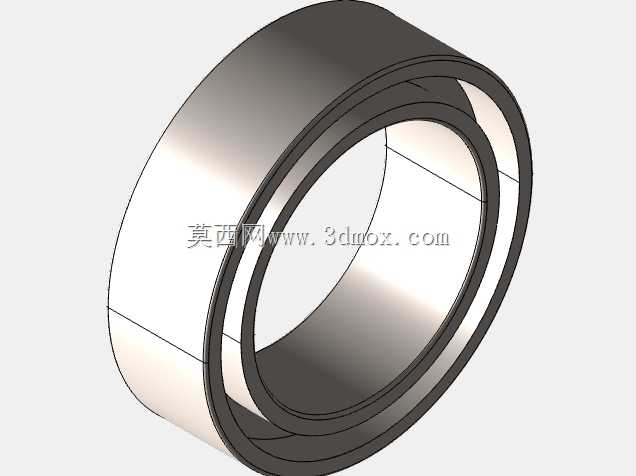

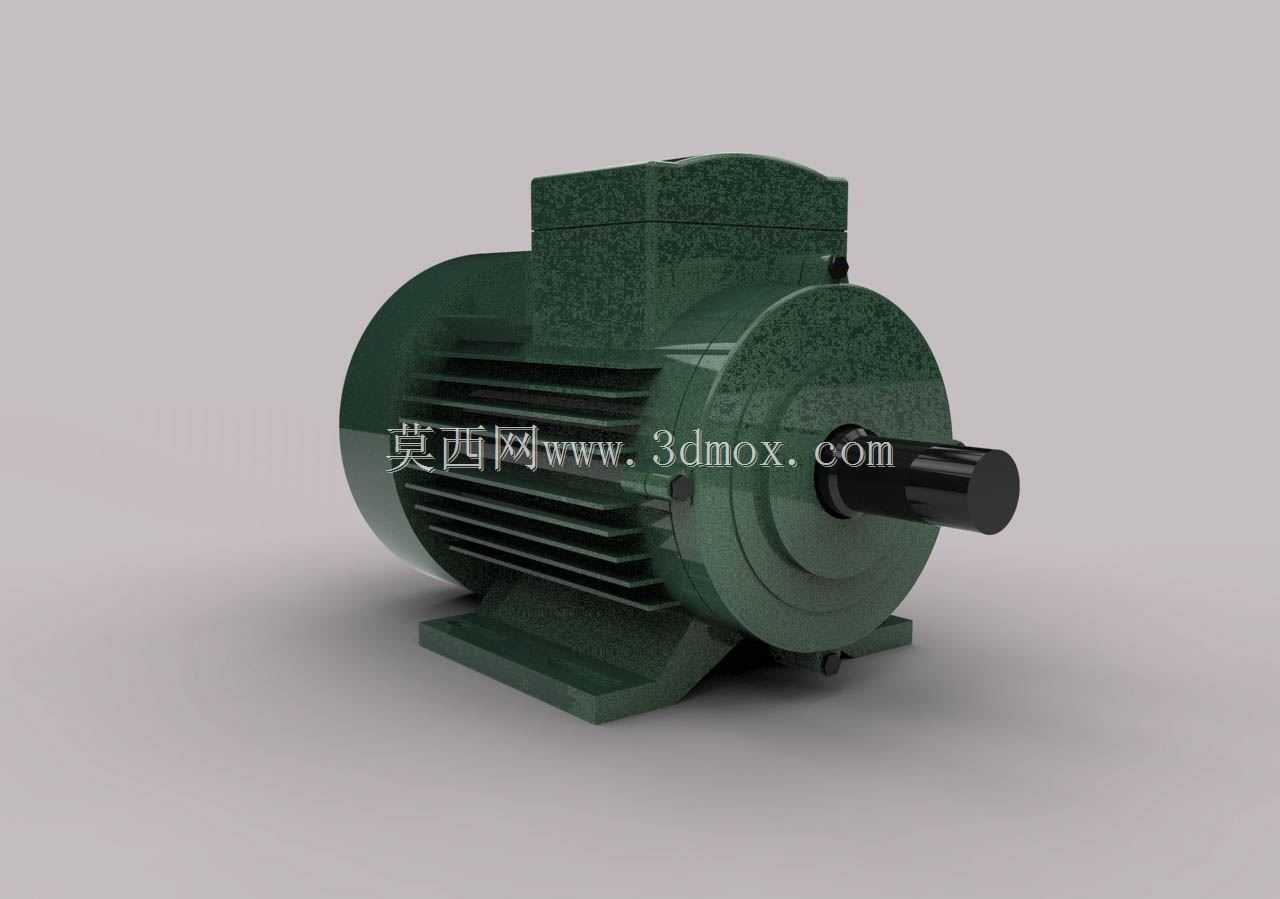

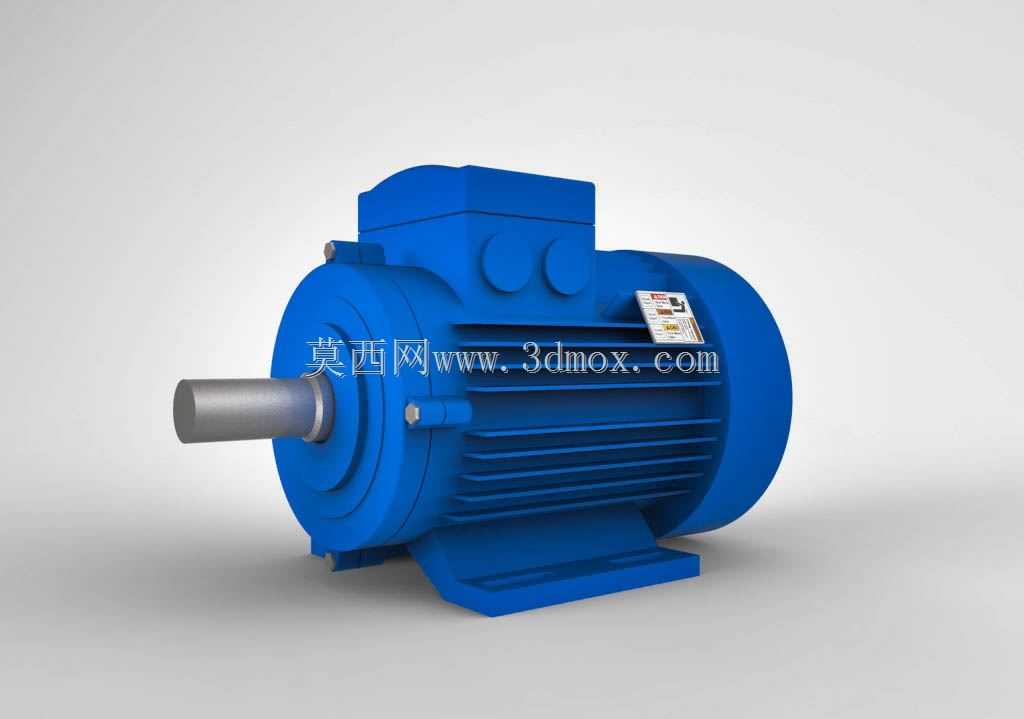

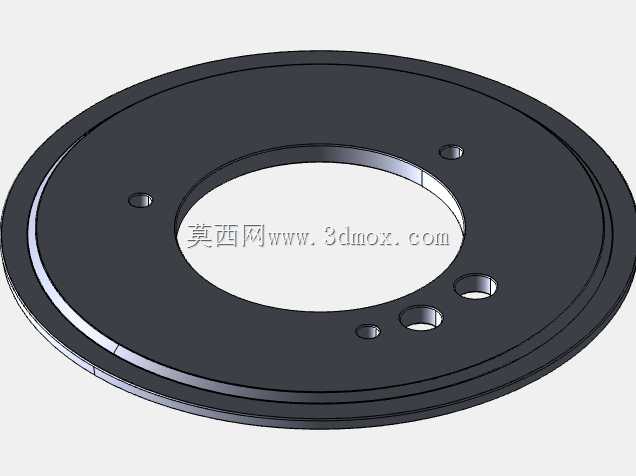

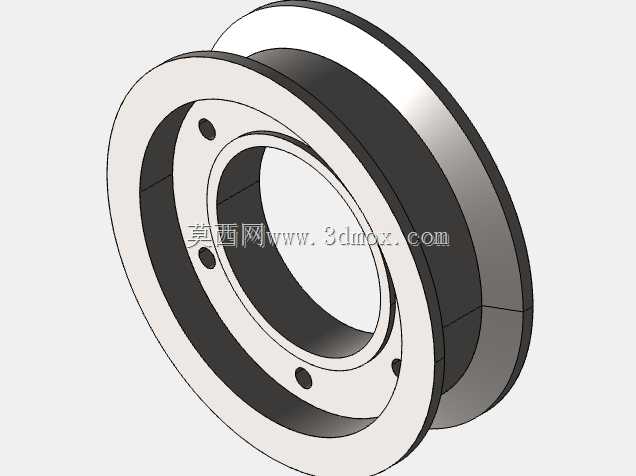

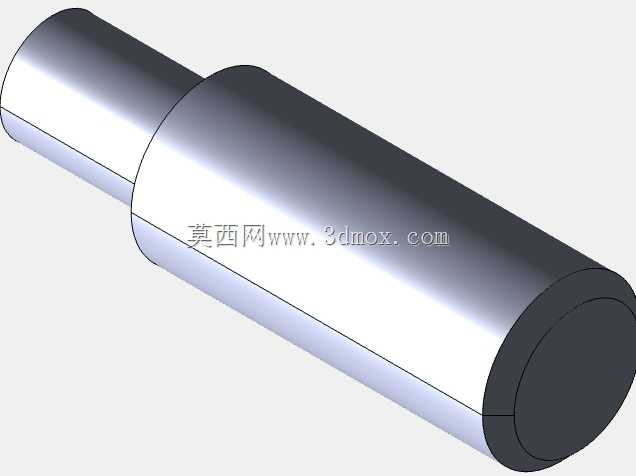

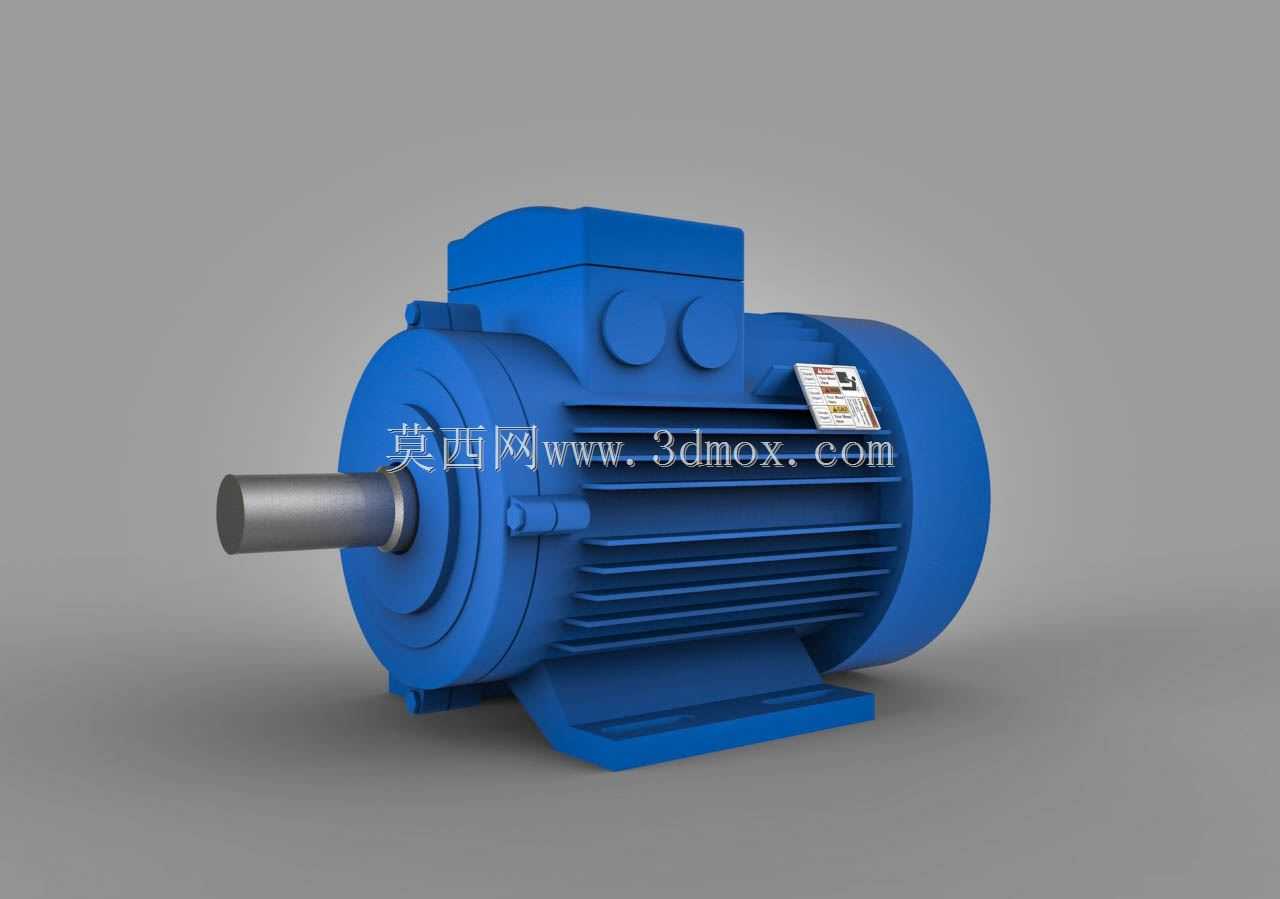

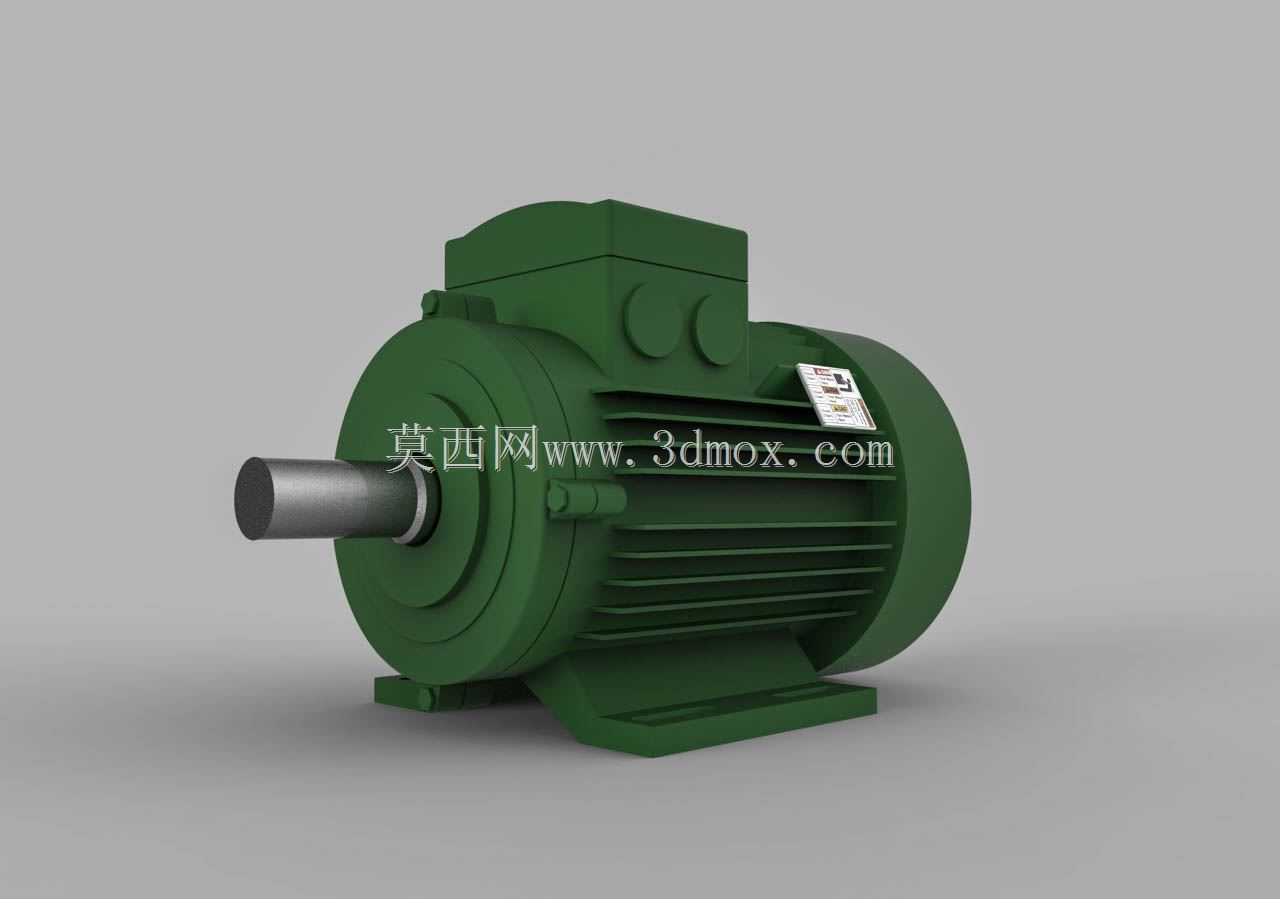

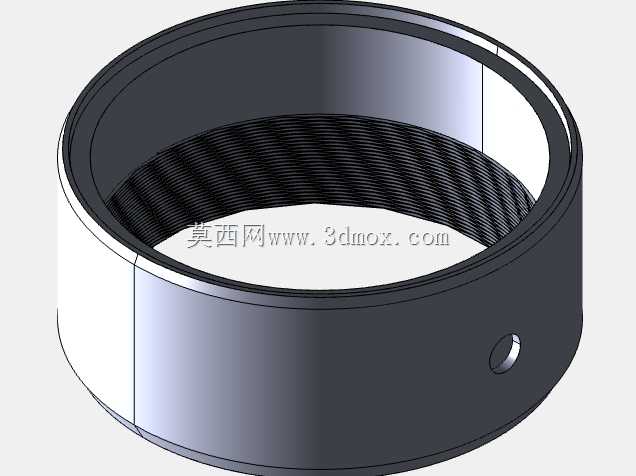

　　传动单元与研磨腔采用模块化组装结构，转子与电机输出轴通过刚性联轴器直连，传动效率损失小，日常维护时只需拆开研磨腔端盖即可检查定转子磨损情况，无需拆解整机传动结构。整机除电机定子绕组、密封件外，所有与物料接触的部件均采用实体建模的不锈钢结构，参数化设计的定转子组件可根据加工物料的细度要求，更换不同齿形的定子环调整研磨精度，调节环带刻度标识，调整间隙时可直接读取刻度值，无需反复试机校准间隙。

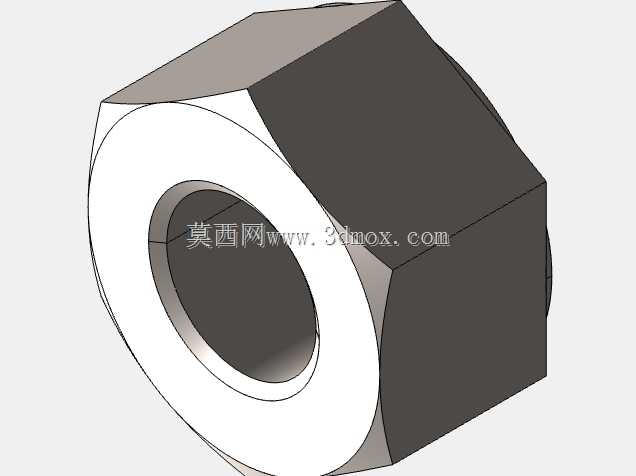

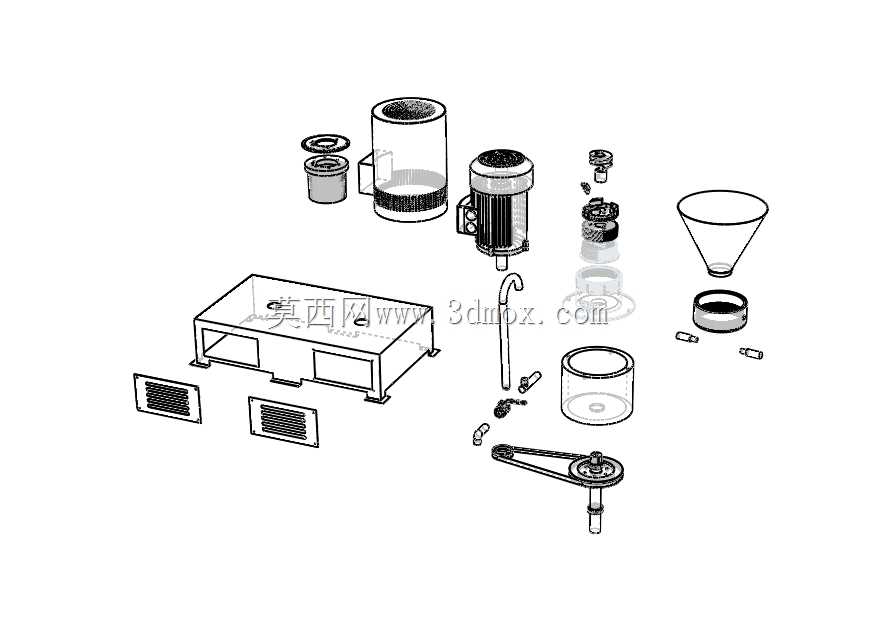

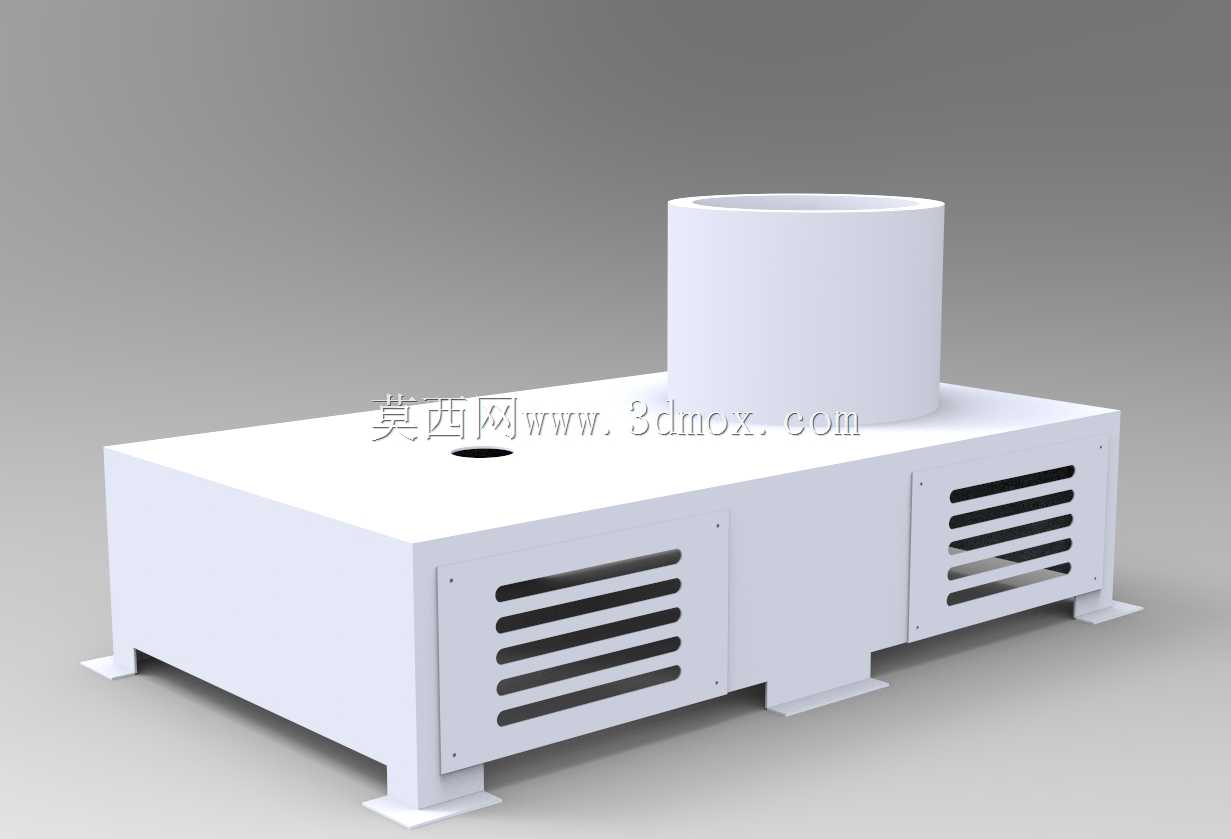

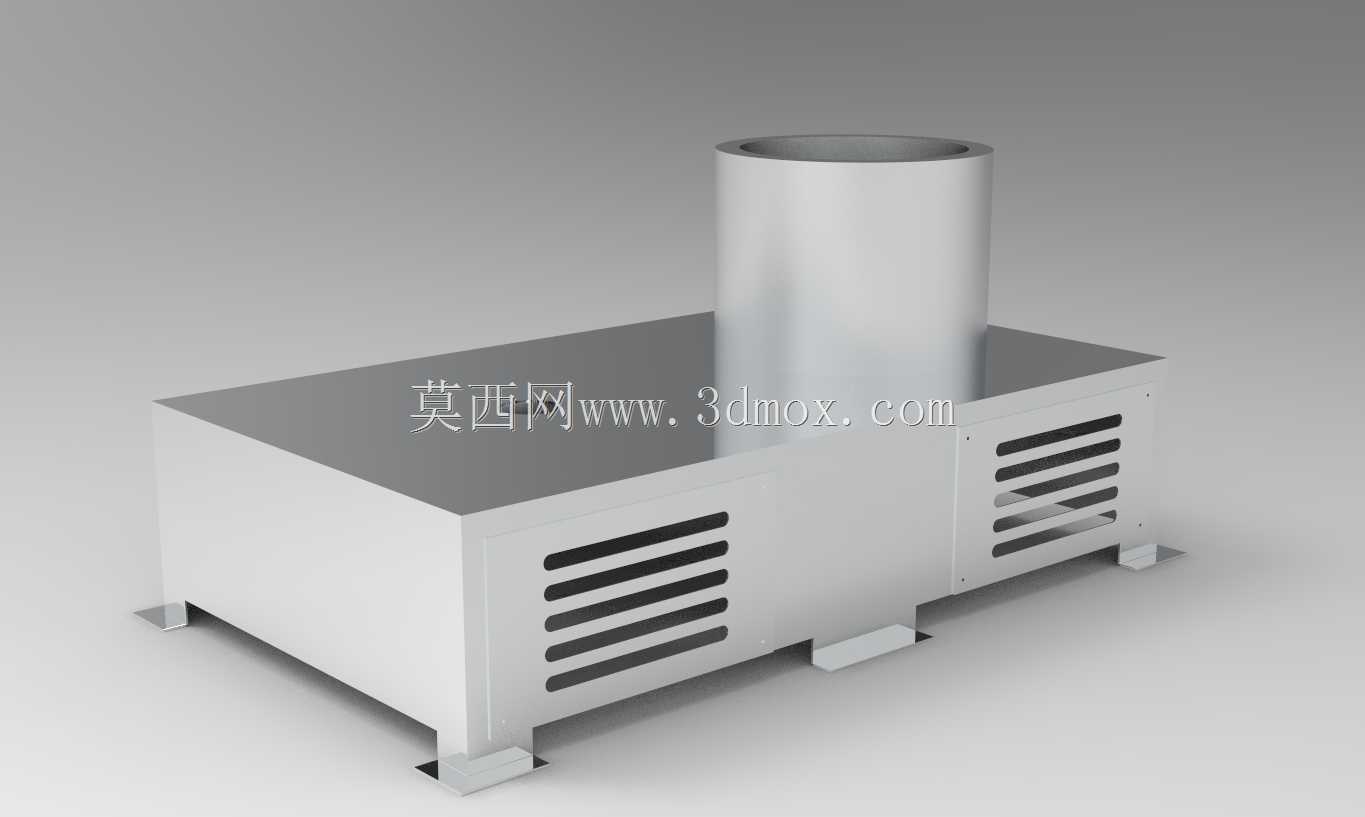

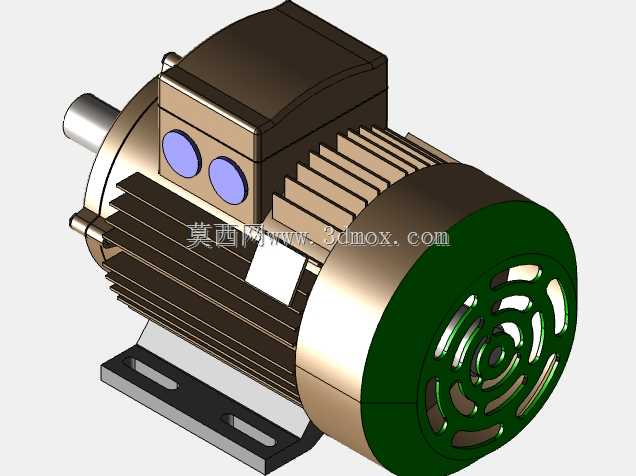

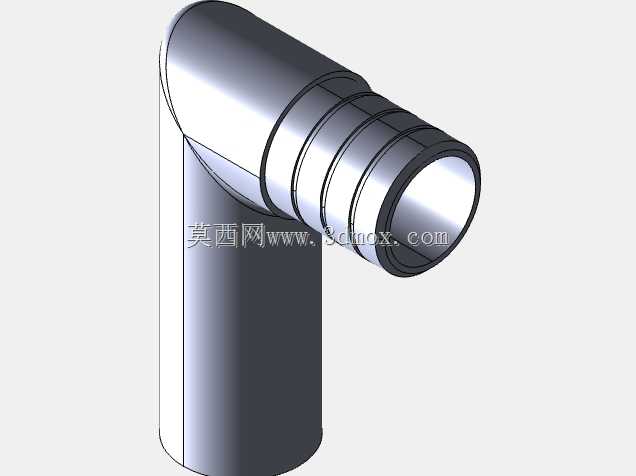

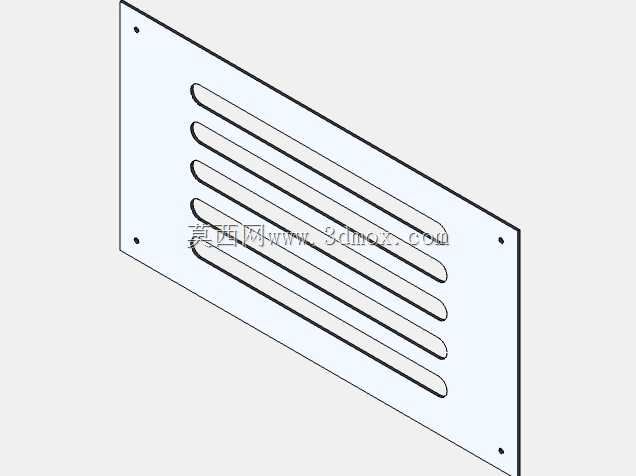

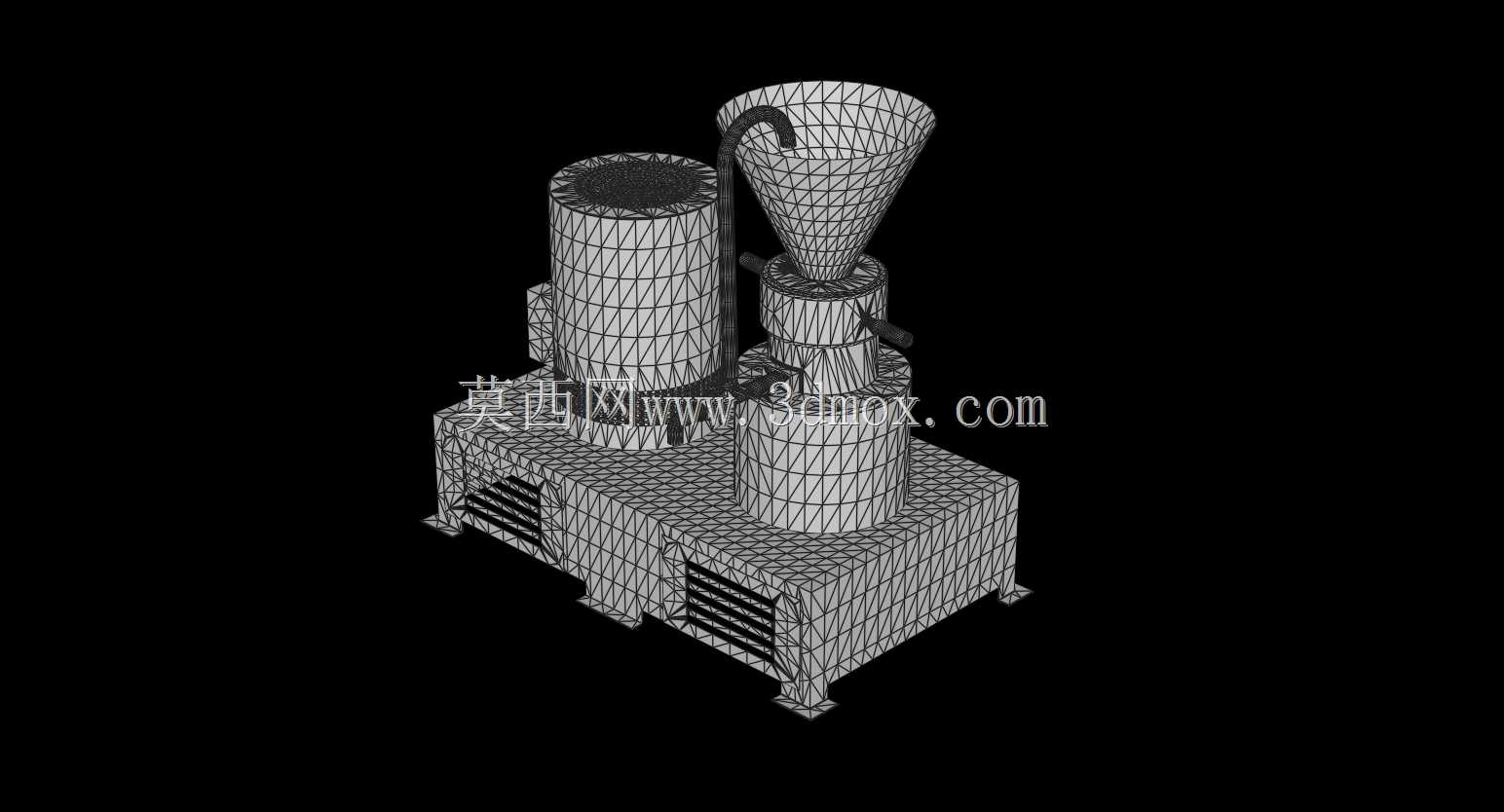

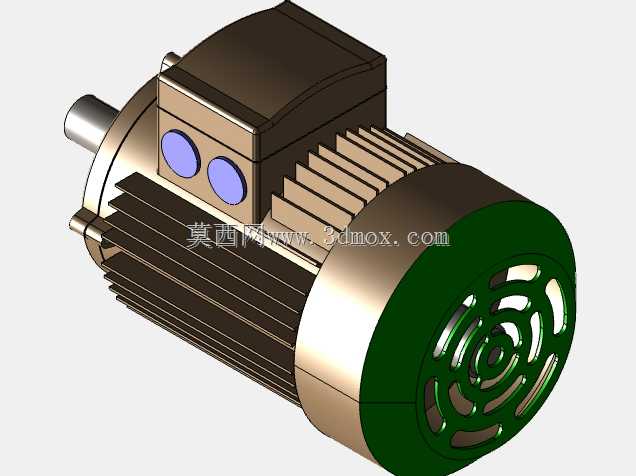

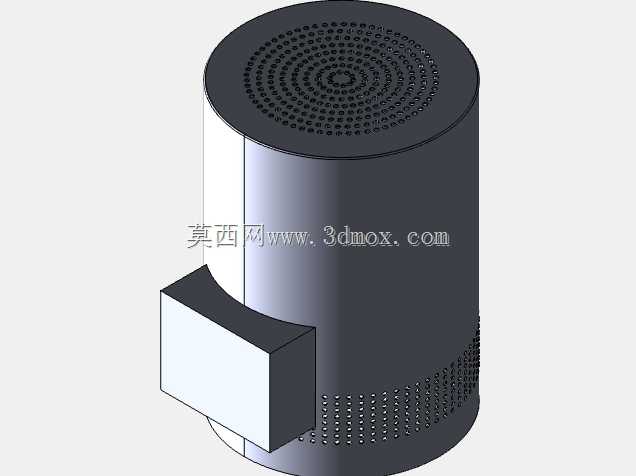

　　建模过程中完整还原了设备的所有装配关系，包括底座的散热通风槽、电机的接线盒位置、出料口的法兰连接尺寸、冷却夹套的流道走向，甚至细化到了底座的加强筋布局、紧固件的沉孔位置，可直接用于设备的装配干涉校验、生产线布局模拟，也可作为同类研磨设备改型设计的参考基础，设计时充分考虑了实际生产中的操作便利性，设备的调节手柄、出料口位置均设置在操作人员站立可及的范围，日常生产时无需探身即可完成间隙调整、出料接料操作，设备侧面预留的维护空间可满足单人完成易损件更换的作业需求，无需额外预留大型吊装设备的作业空间。
