带控制面高升力固定翼无人机机翼设计

这套机翼结构针对精准农业作业场景的固定翼无人机开发，核心适配低空低速、长航时作业的飞行需求，可承载植保喷雾、航测遥感类机载载荷的飞行平台使用。从实际作业工况来看，固定翼无人机在农业作业中需要兼顾巡航效率与低速起降性能，尤其是作业飞行阶段速度维持在30m/s区间时，既要保证足够升力承载药液、测绘设备等载荷，也要通过控制面的精准偏转实现航线修正、作业高度保持，避免因升力不足导致掉高或飞行姿态失稳。

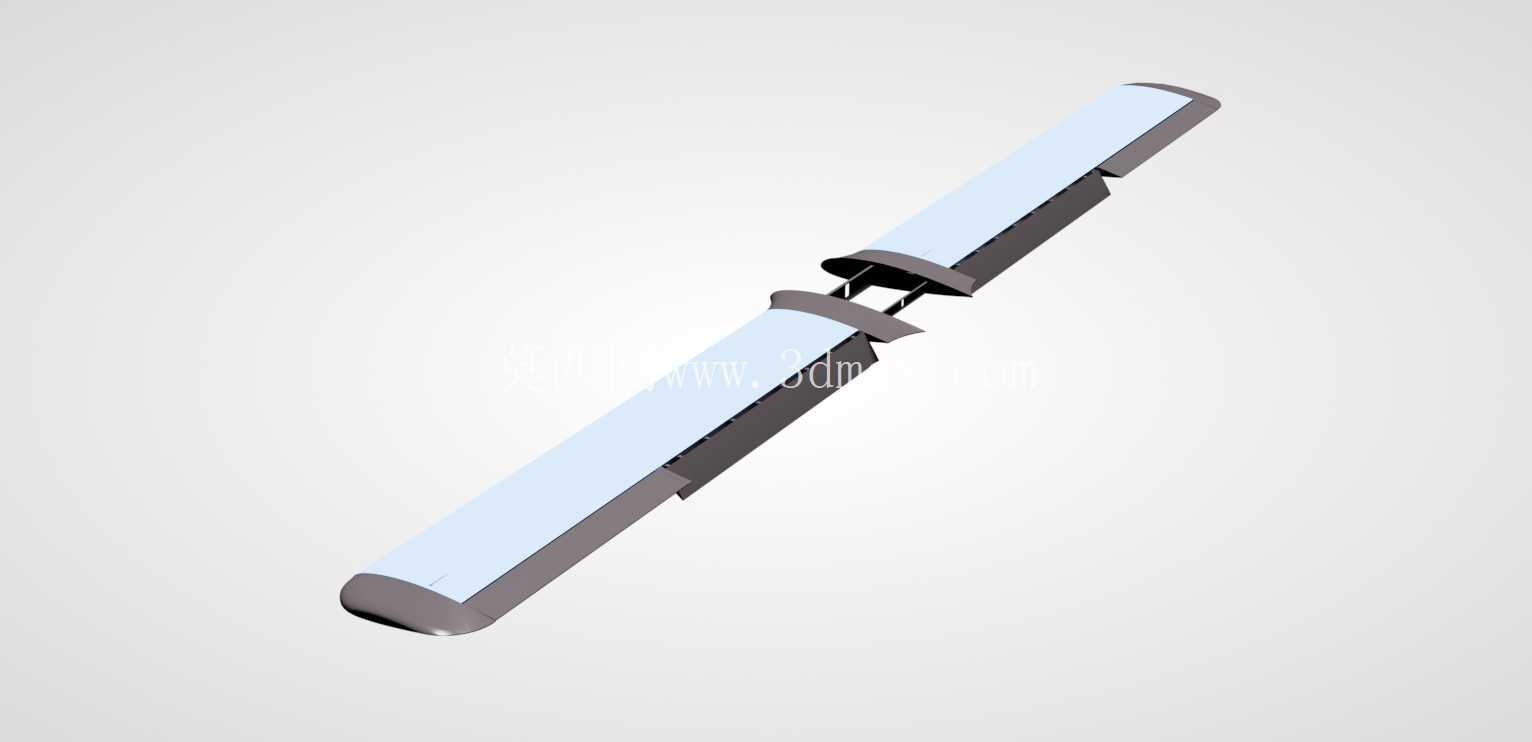

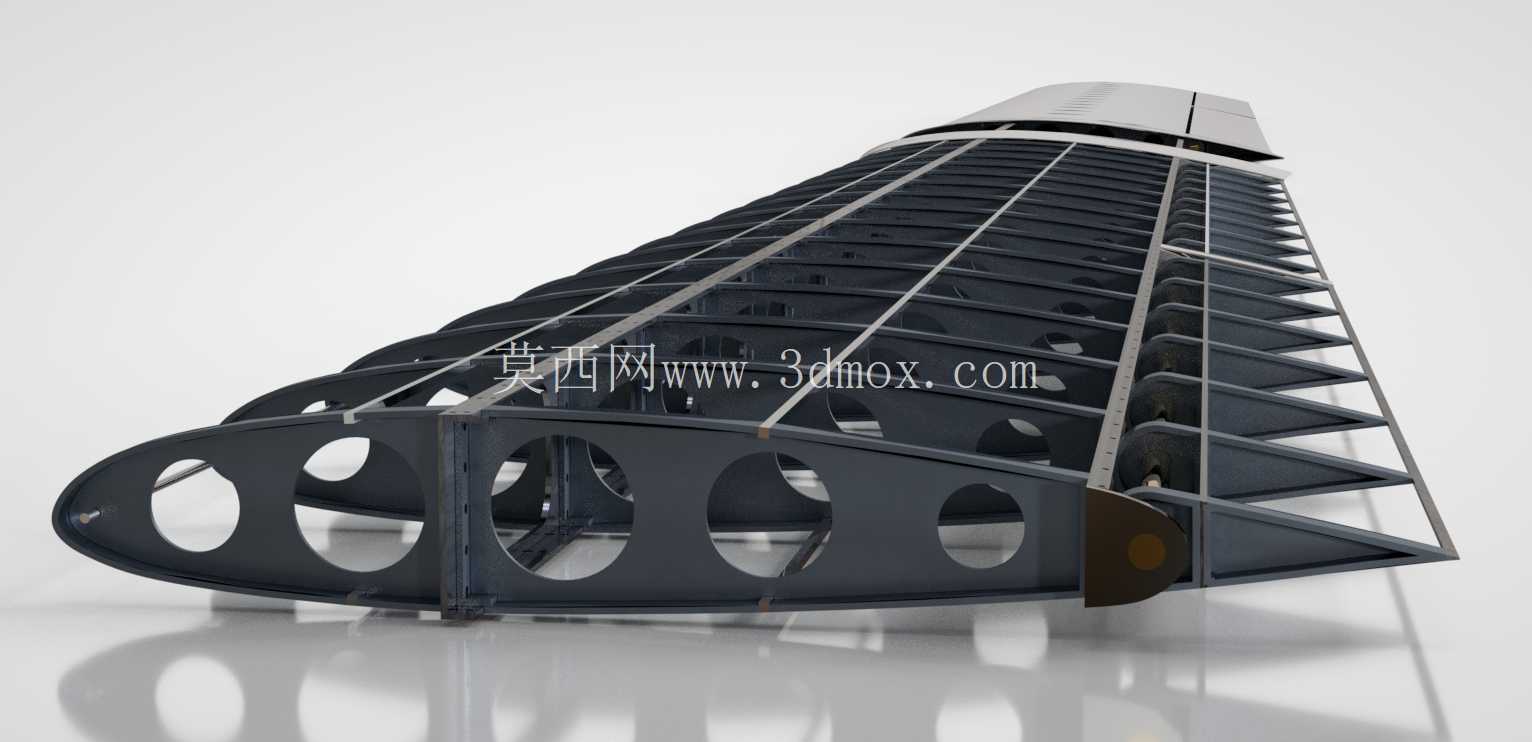

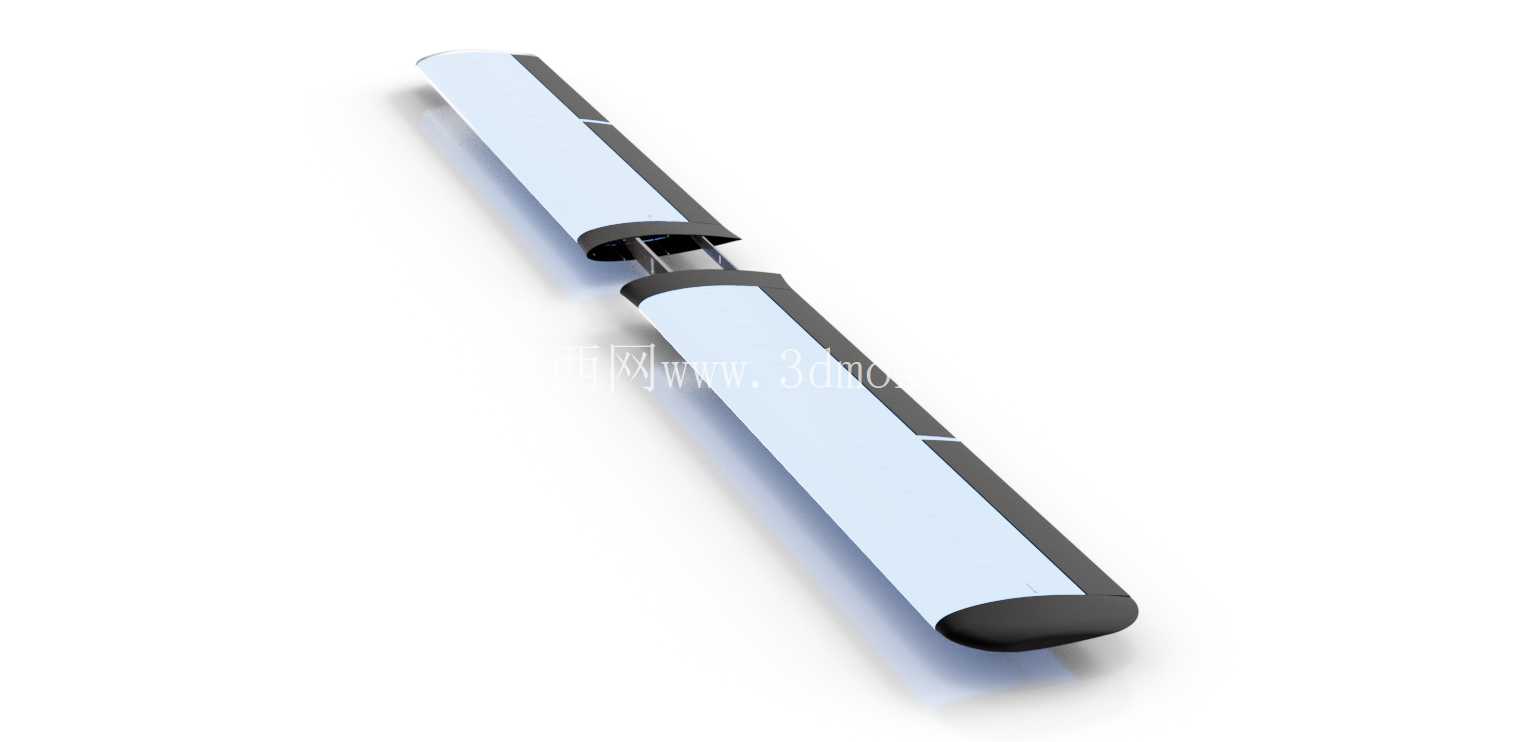

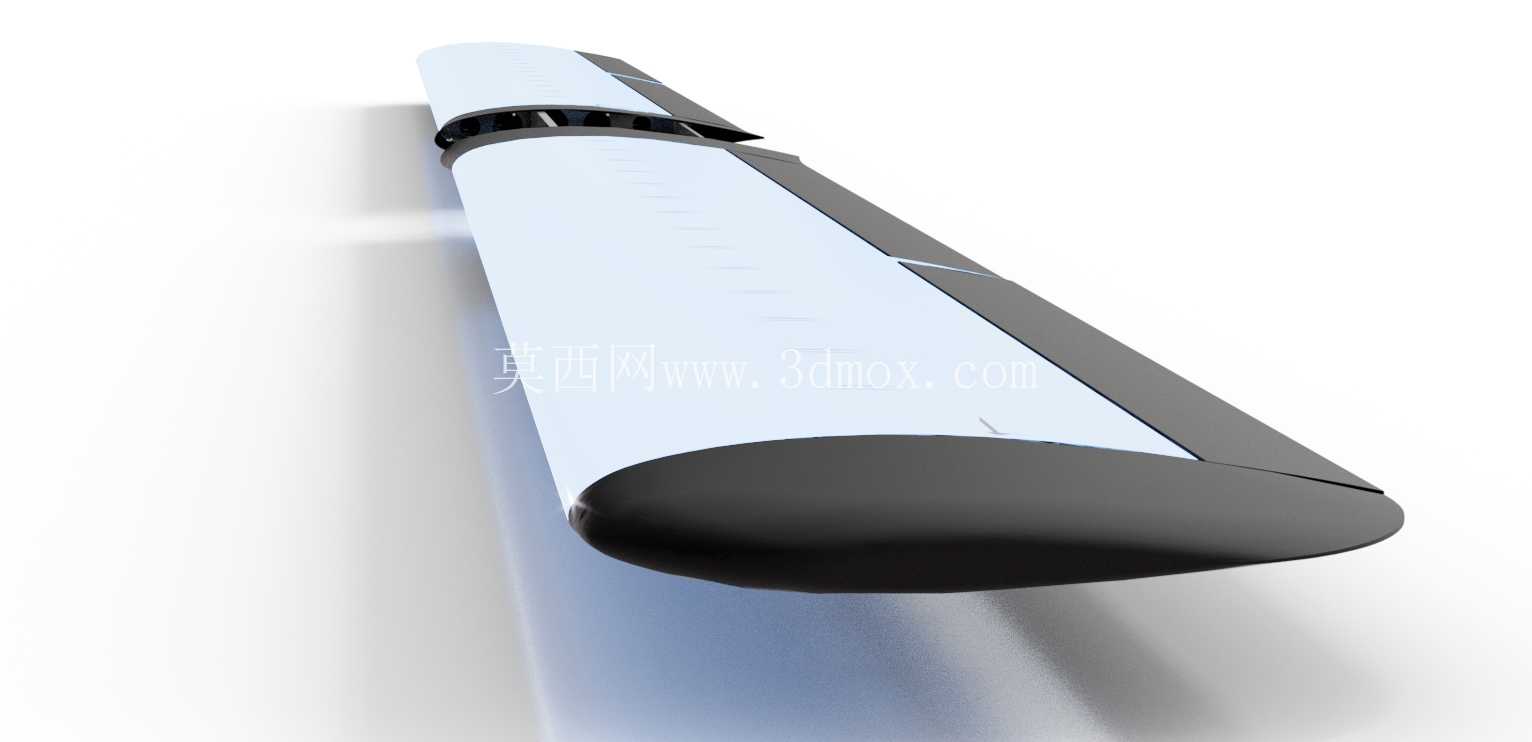

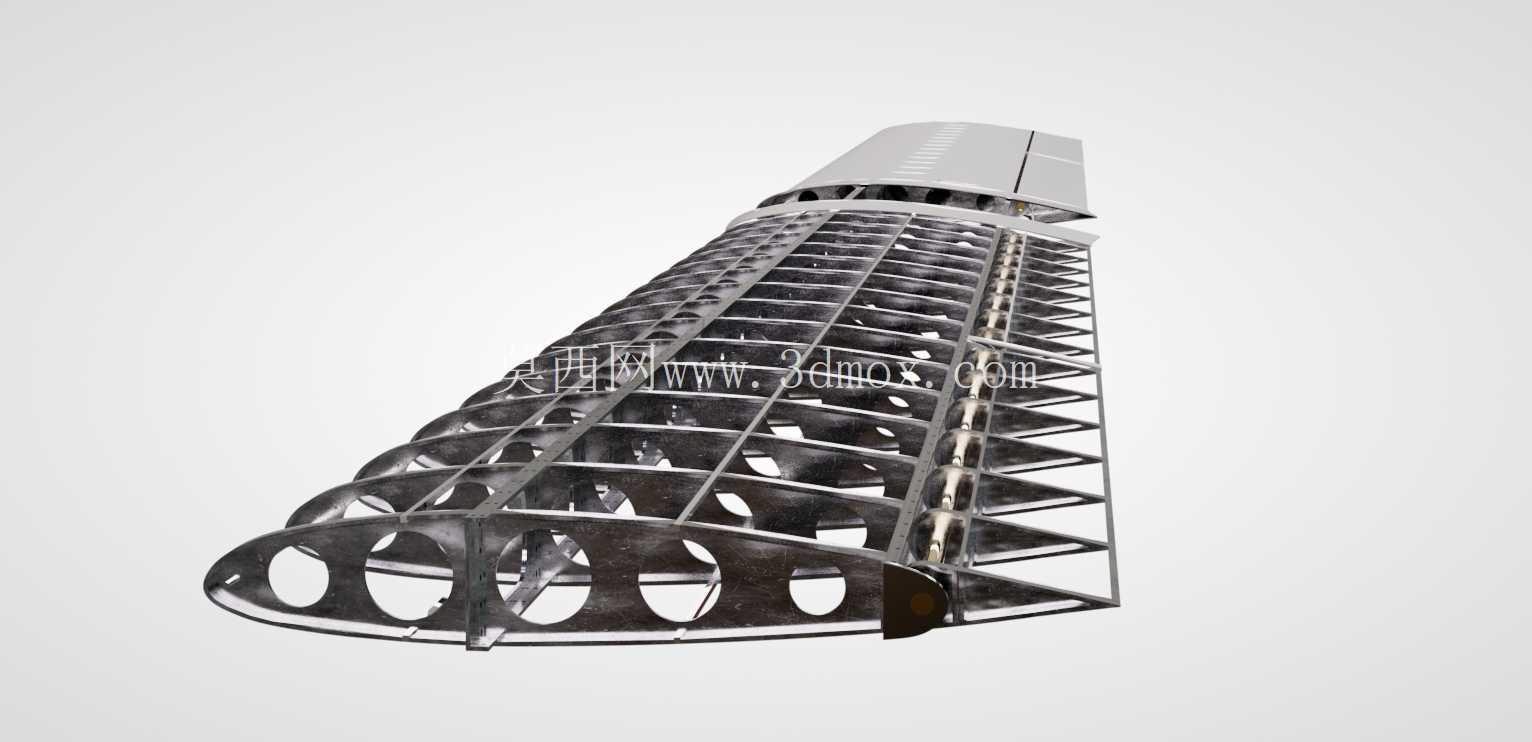

设计阶段优先选定NACA4412翼型作为基础翼型，该翼型属于低速高升力翼型，低速下升阻比表现优异，适合亚音速低空飞行的固定翼平台。机翼弦长设定为400mm，采用矩形平面构型，这类构型的加工难度低，结构一致性好，对于小批量生产的工业级无人机而言，能有效降低机翼模具的开模成本，也便于后期维护更换受损翼段。结构支撑采用双主梁设计，主梁沿翼展方向贯通，承担机翼主要的弯曲载荷，翼肋按照等间距布置，维持翼型的外形精度，避免飞行过程中翼面受气动载荷发生形变，导致翼型失真影响气动效率。

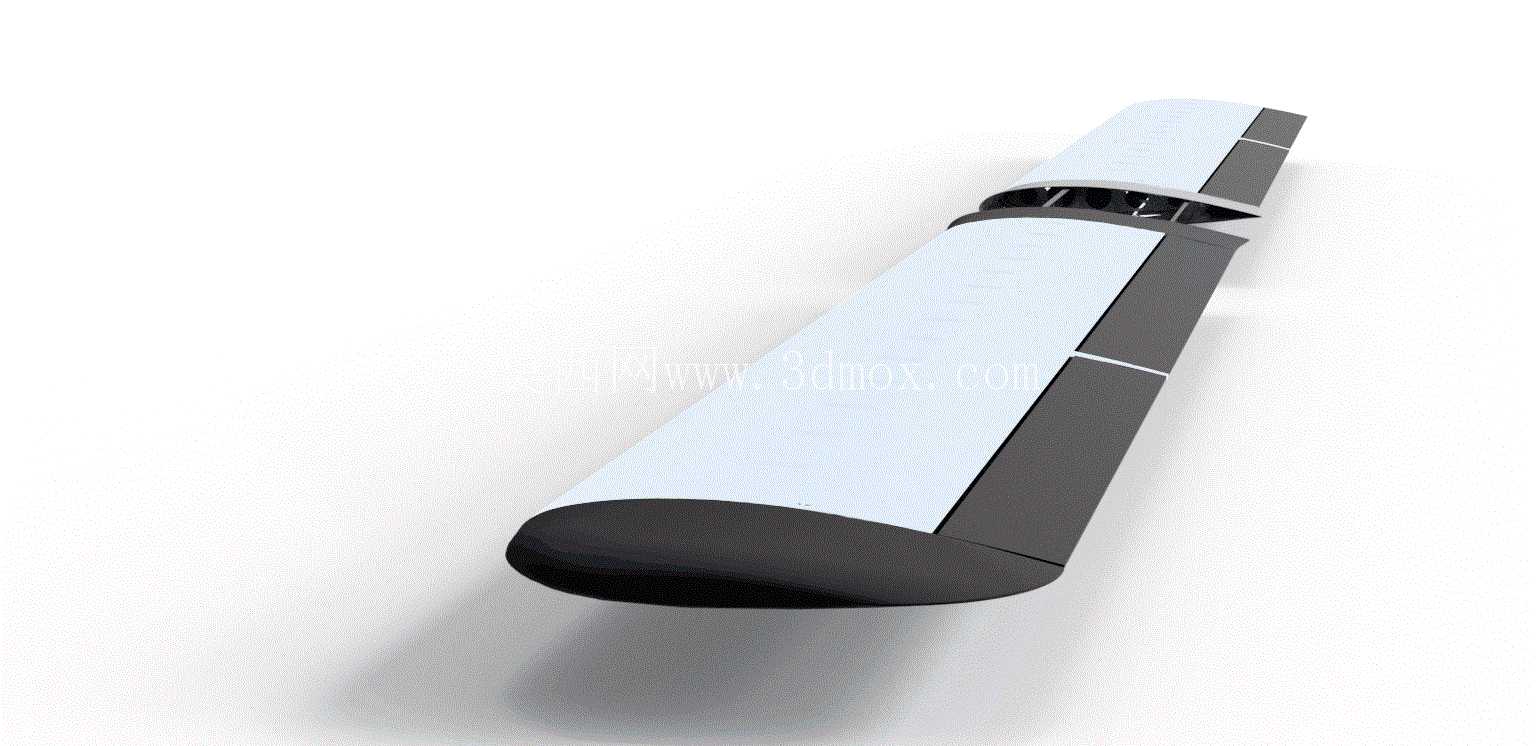

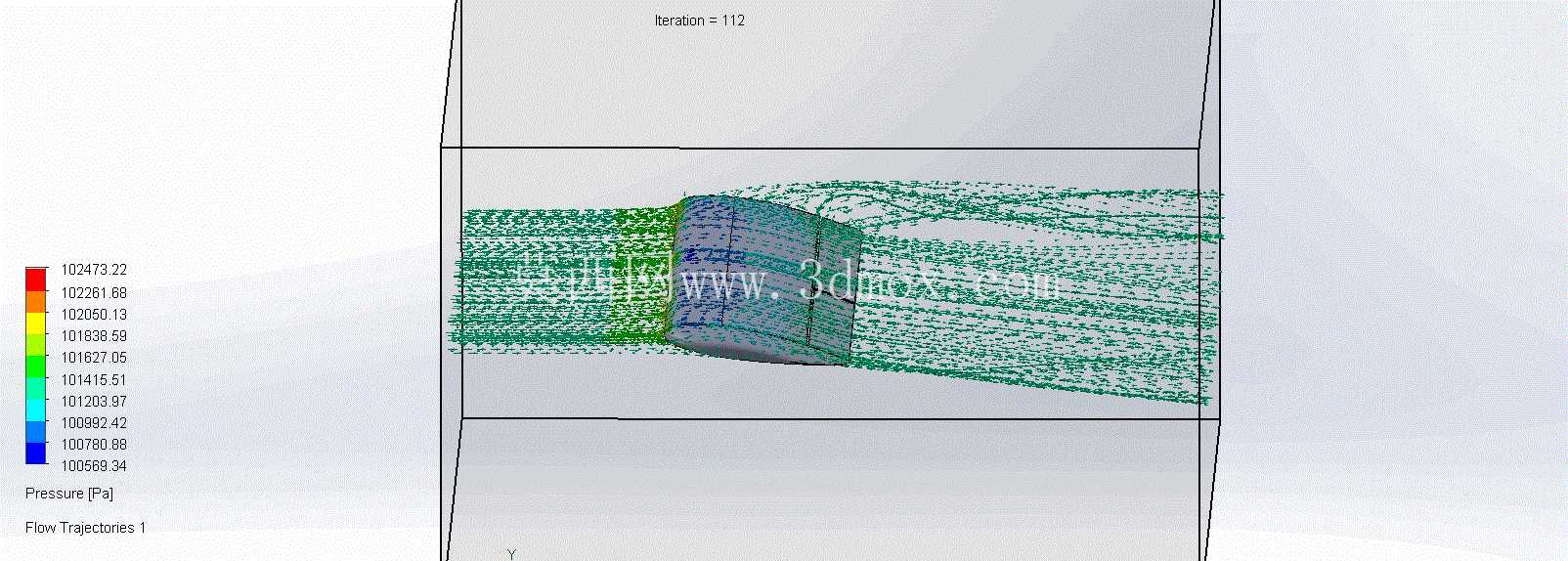

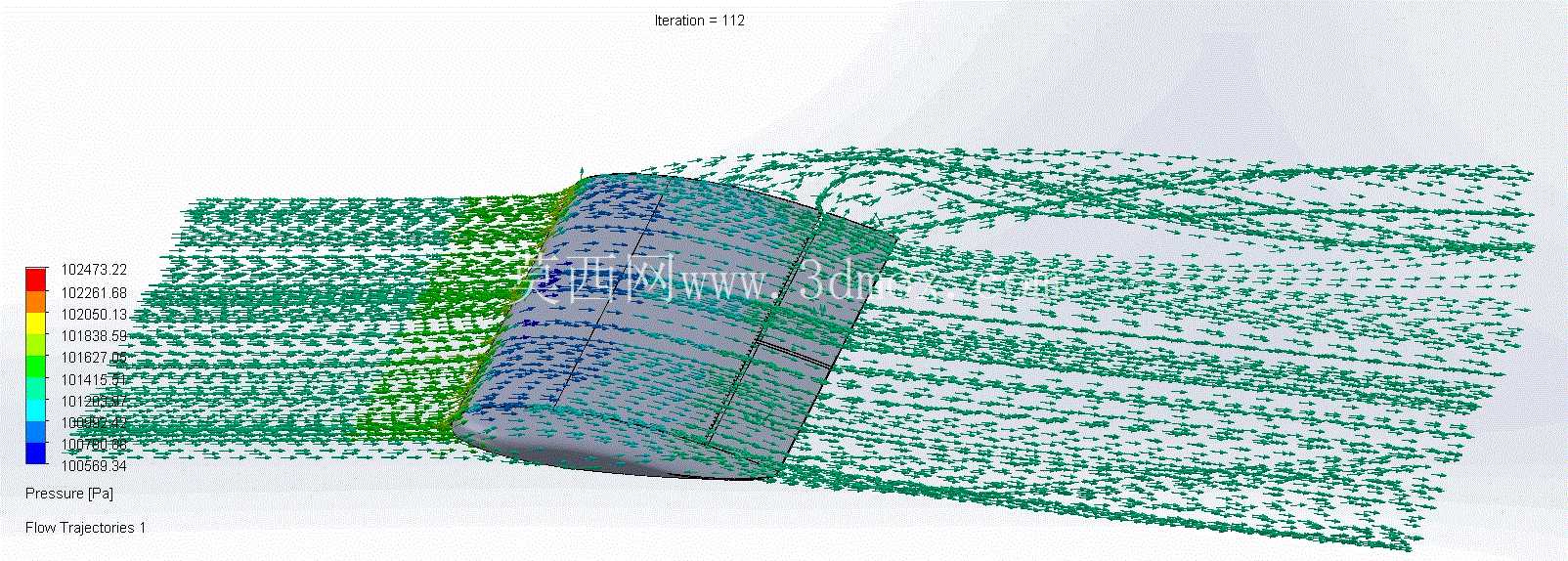

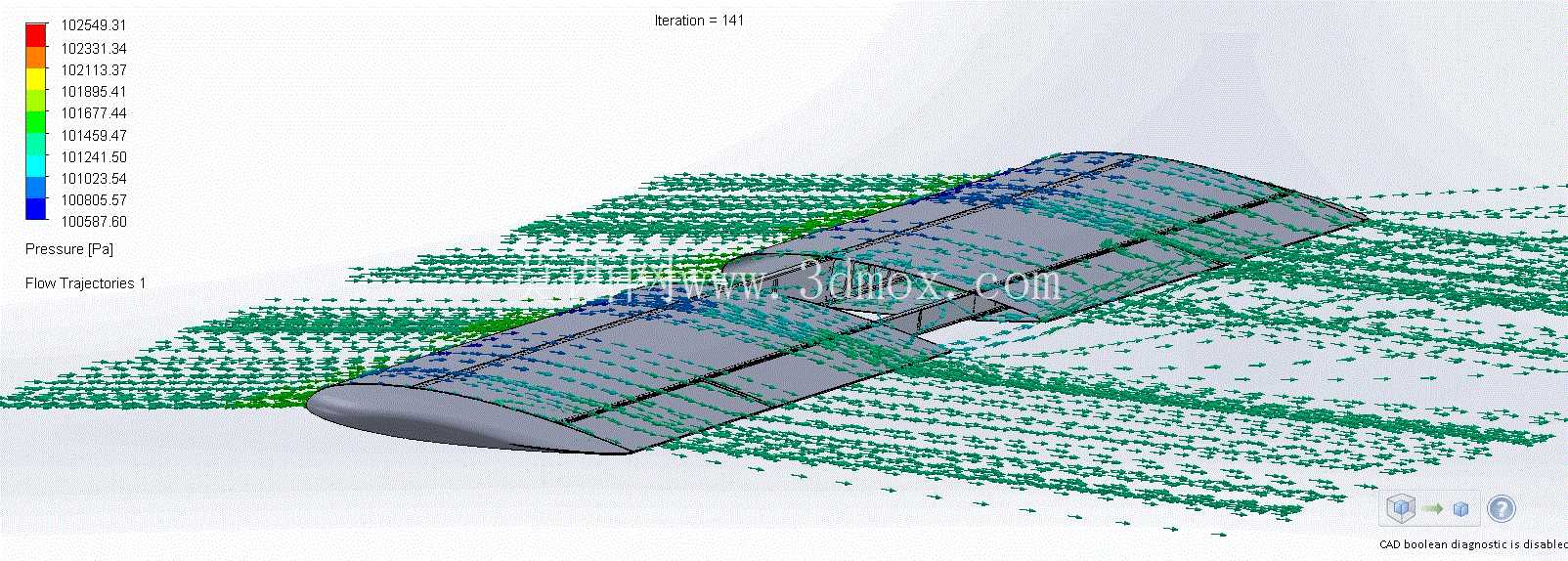

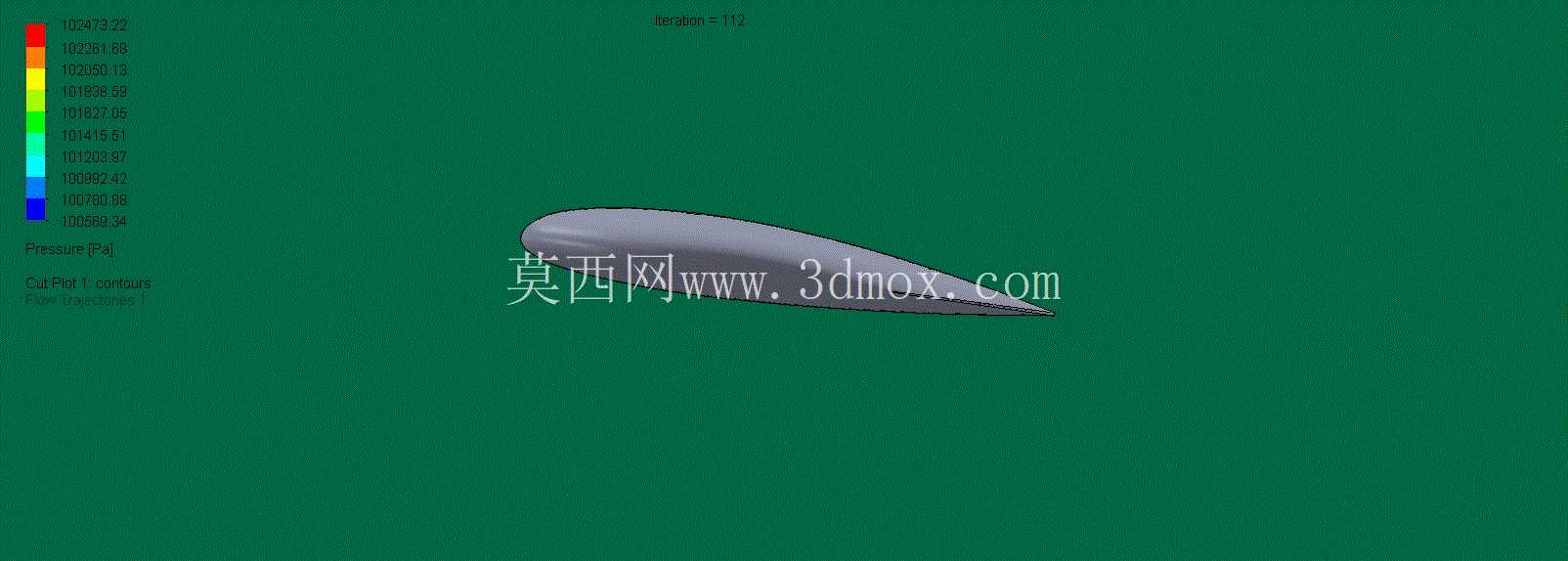

控制面部分包含襟翼与副翼两类操纵面，襟翼设置在机翼内侧靠近机身段，起降阶段偏转可进一步提升升力系数，缩短无人机的滑跑起降距离，适合在田间非硬化跑道、山地临时起降点作业；副翼设置在机翼外侧段，通过差动偏转实现无人机的滚转操纵，保证航线飞行的姿态控制精度，尤其在植保作业中，精准的滚转控制能保证喷雾幅宽的一致性，避免出现重喷、漏喷问题。设计过程中针对8°迎角工况做了CFD仿真验证，该迎角下升力约370ND，阻力约100NA，副翼20°偏转工况下的扭矩约198Nm，仿真数据可直接飞控系统的舵机选型提供载荷依据，避免舵机扭矩不足导致操纵失效，或是选型过大造成不必要的重量浪费。

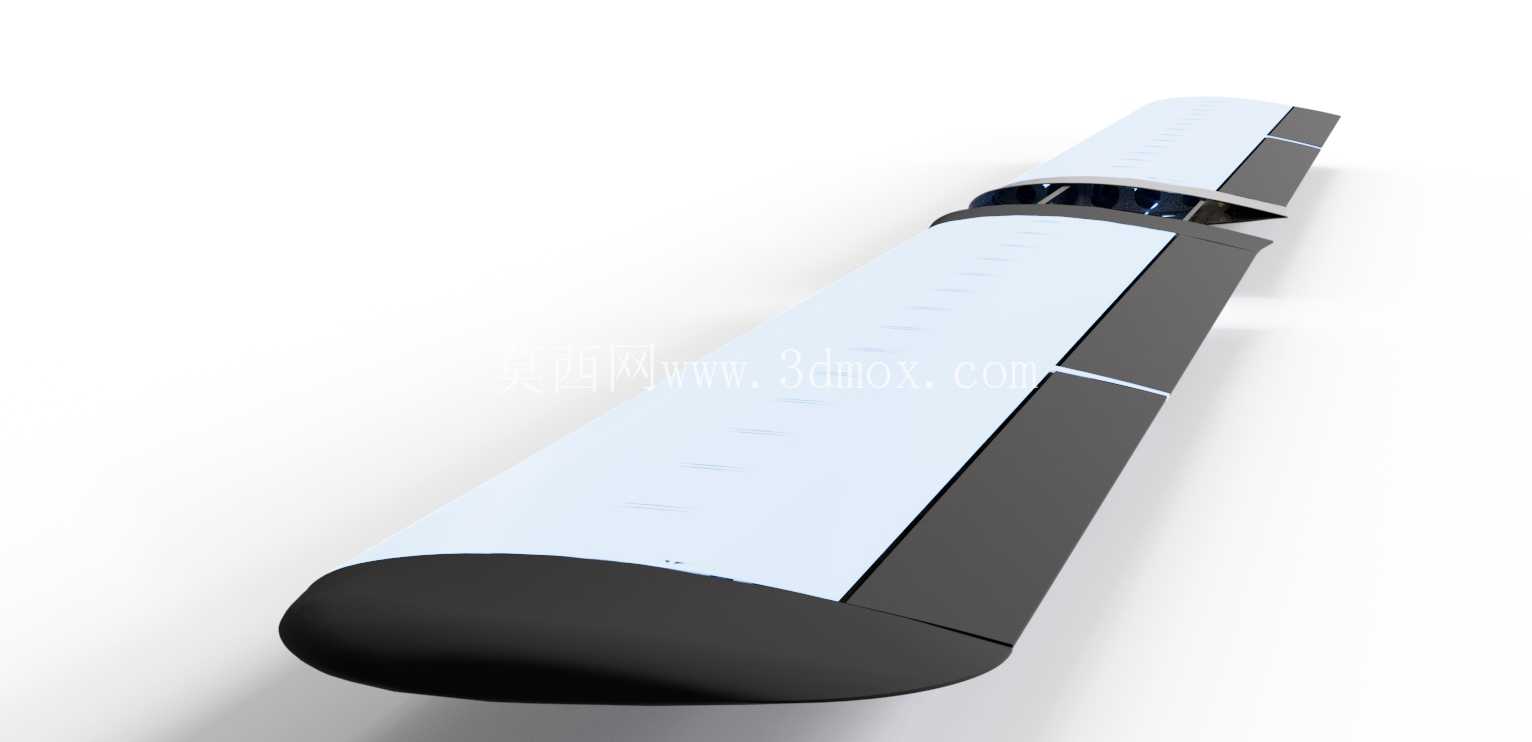

需要明确的是，这套模型仅包含机翼独立结构，未整合机身、尾翼等其他部件，在整机集成阶段，需要重点匹配机翼与机身的安装接口，将机翼的气动中心与整机重心做匹配调整，保证整机的纵向静稳定性。如果需要拓展其他作业场景，也可在机翼预留的安装位上添加水平稳定面，或是集成喷雾吊舱、GPS天线、航拍相机等任务载荷的安装支架。机翼的翼尖做了切角处理，能有效降低翼尖涡流强度，减少诱导阻力，进一步提升巡航阶段的续航表现，对于长航时作业的农业无人机而言，阻力的降低可直接转化为作业时长的提升，覆盖更大的作业面积。

从安装边界来看，机翼根部的连接接口按照常规固定翼无人机的机身对接尺寸设计，主梁延伸出的连接段可直接插入机身的机翼承力槽，通过螺栓锁紧即可完成固定，不需要额外设计复杂的连接机构，便于外场作业时的快速拆装与运输。翼面的蒙皮采用薄壳结构设计，在保证结构强度的前提下尽可能降低结构重量，翼面内部预留了走线槽，可将副翼、襟翼的舵机线缆从机翼内部引导至机身内部的飞控系统，避免线缆外露增加飞行阻力，也能减少作业过程中农药、灰尘对线缆的腐蚀。
