北约标准20毫米空包弹弹体结构设计

在地面近程防空、轻型装甲车辆车载武器、机载航炮以及步兵班组支援火力的配装场景中，20毫米口径自动加农炮的空包弹是日常训练、武器系统可靠性校验、战术演习环节不可或缺的配套耗材，其结构设计直接关系到供弹链路顺畅性、击发动作可靠性以及训练场景的安全冗余度。本次构建的三维结构完全对齐北约STANAG 3585标准的尺寸约束，完整覆盖空包弹壳、模拟弹头、弹膛适配段以及膛线契合区域的全部几何特征，可直接用于供弹机构运动仿真、弹膛结构匹配校验、训练器材结构开发等工程场景。

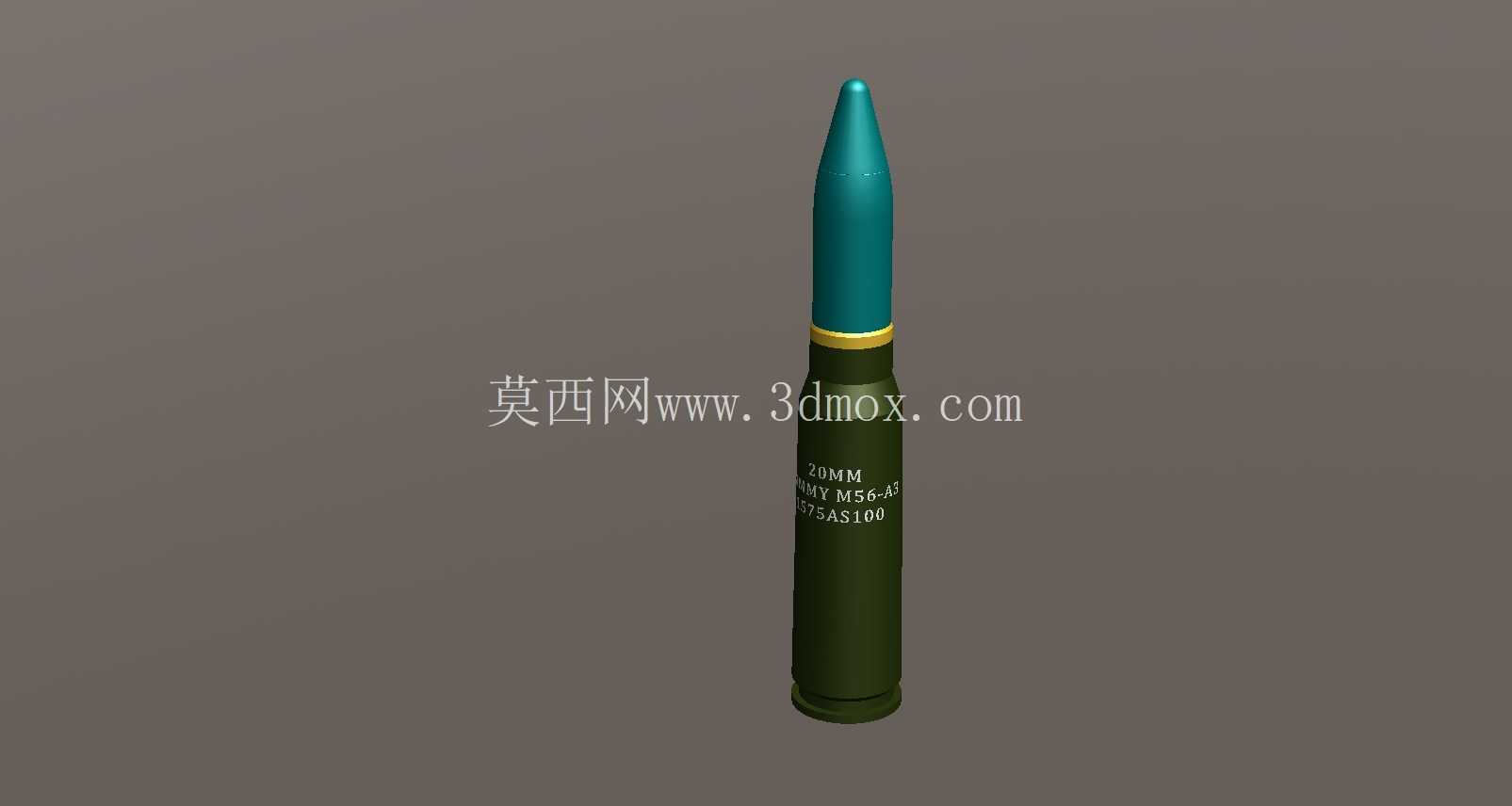

从实际使用场景的需求出发，空包弹不需要配备具备侵彻能力的实心头，因此弹头部分采用收口式的钝形外形设计，弹体头部做圆弧过渡处理，既能够保证在弹链供弹、推弹入膛过程中不会因为尖锐棱角卡滞导引斜面，也能避免训练过程中弹头碎裂飞出造成意外伤害。弹壳部分的外形尺寸严格遵循标准规定的20×102毫米规格边界，弹壳底部的底缘厚度、拉壳钩卡槽深度、弹壳锥度都完全匹配制式20毫米自动炮的弹膛尺寸，不需要额外修配即可完成虚拟装配中的进弹、定位、抽壳、抛壳全流程动作模拟。

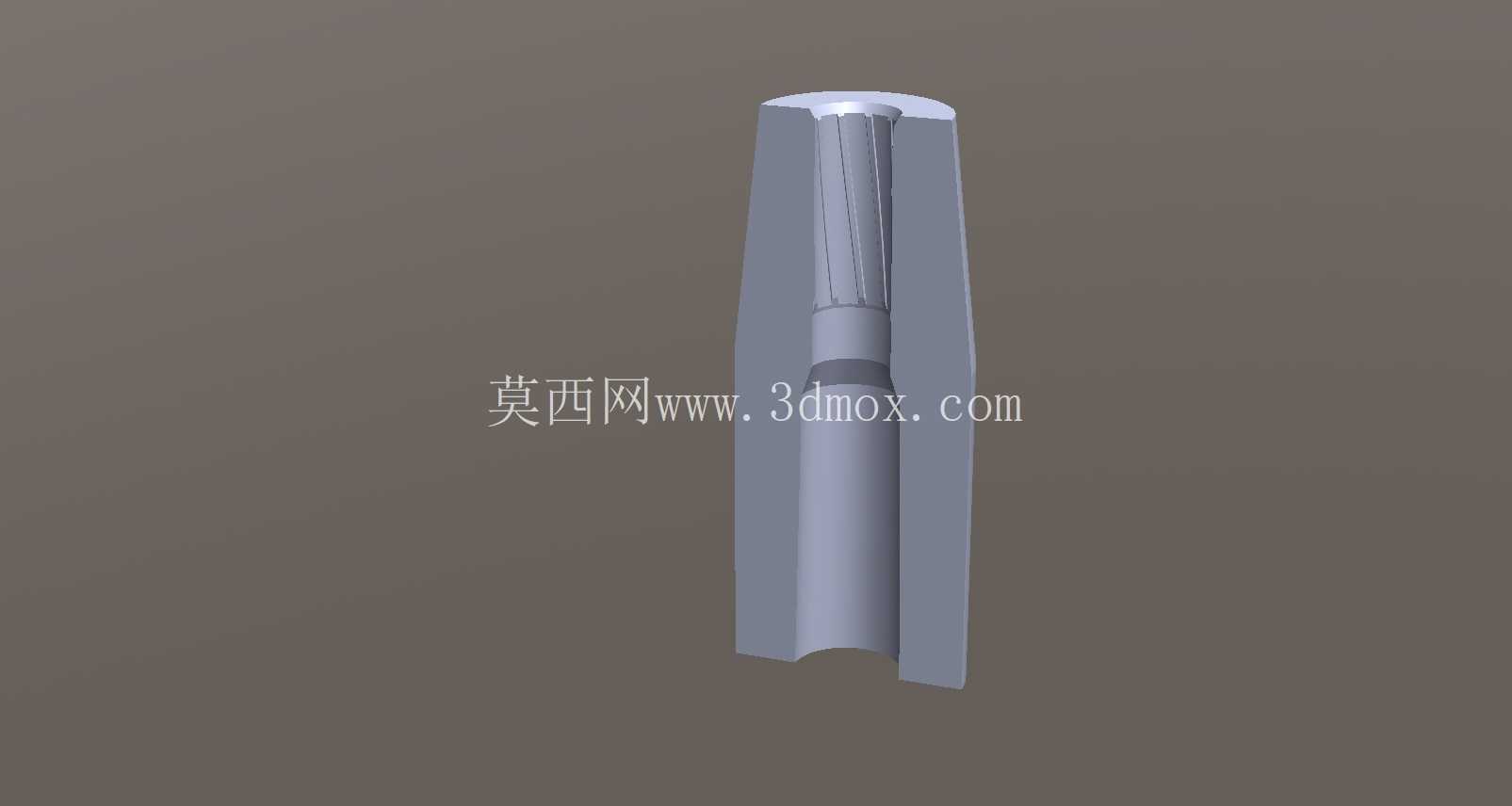

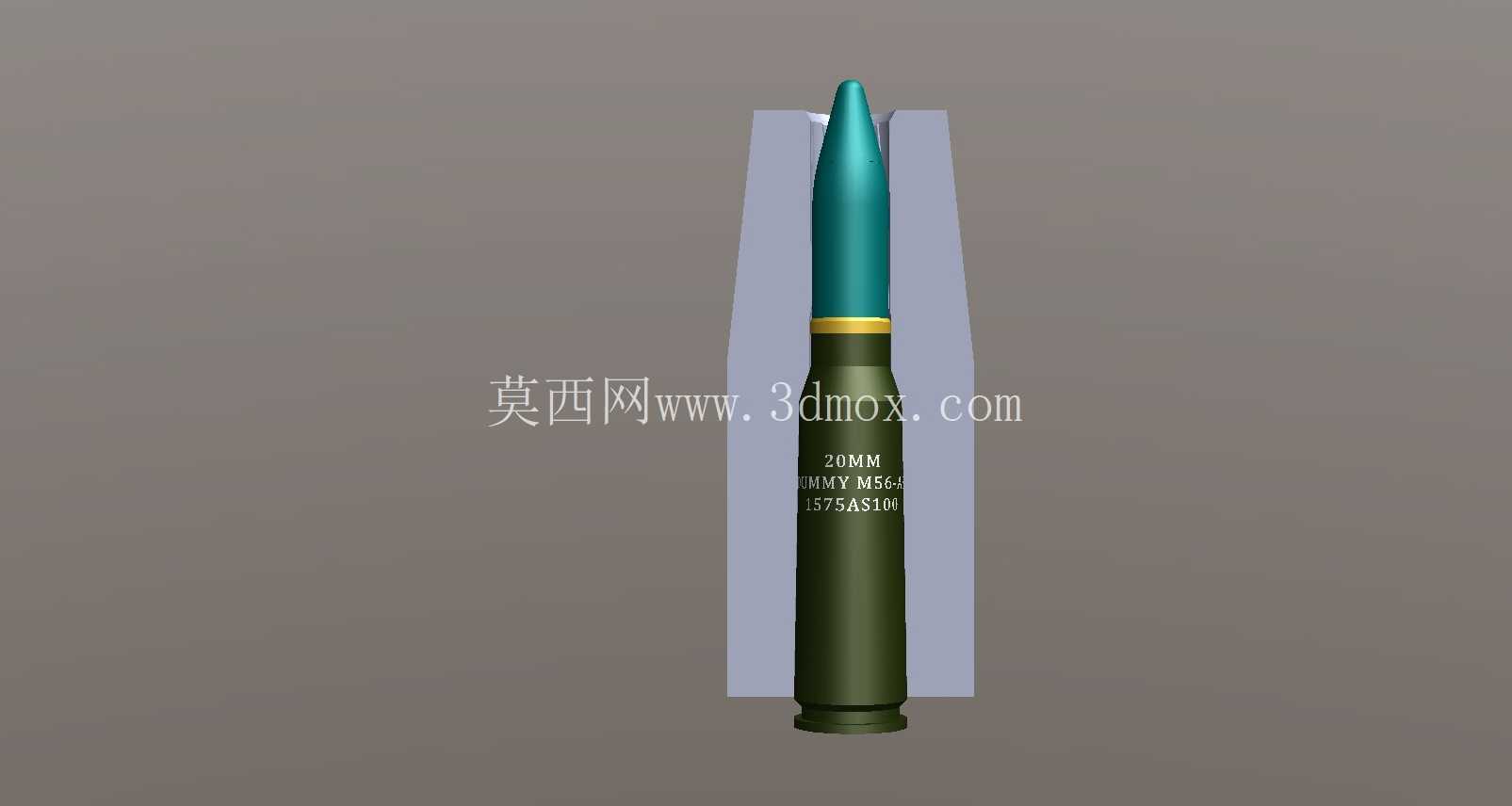

设计过程中优先考虑了与现有制式武器的互换性要求，弹壳外壁的锥度控制完全匹配弹膛的坡膛角度，保证推弹入膛时弹体能够顺利滑入定位位置，闭锁间隙控制在标准允许的公差范围内，避免出现闭锁不到位或者弹壳贴膛过紧导致抽壳阻力过大的问题。弹体中部的定位环带尺寸与膛线起始位置的内径严格对应，模拟弹头的外径略小于阳线直径，既能够保证装填时的顺畅性，也能在击发后让火药燃气顺利推动空包弹的封口结构破裂，完成自动机的后坐循环动作，真实还原实弹射击时的自动机工作逻辑。

针对训练场景下的重复使用需求，弹壳壁厚的设计参考了实弹弹壳的材料厚度分布，底部底火安装位置的壁厚做了局部加强，能够承受空包弹发射药击发时的膛压冲击，避免出现弹壳底部变形导致的断壳、底火脱落等故障。弹壳口部与模拟弹头的连接位置采用过盈配合加滚压收口的结构形式，既能够保证日常储运过程中弹头不会脱落移位，也能在击发时让封口结构按照预设的破裂方式打开，不会产生大块的金属碎屑飞出，保障训练场地内的人员安全。

在三维模型的几何细节处理上，弹壳表面的铭文标识位置、底部的底火室结构、拉壳钩卡槽的倒角尺寸都按照实物的测绘数据进行还原，可直接用于武器系统的勤务操作训练模拟、供弹机构的故障仿真分析，也能作为训练用空包弹生产加工的工艺参考模型。弹体的外形曲面全部采用连续G1过渡，没有尖锐的棱角或者几何断点，在进行有限元分析、运动学仿真时不会出现网格畸变或者接触判定错误的问题，能够直接导入多体动力学软件进行供弹过程的干涉检查，验证弹链抱弹口、输弹臂、推弹杆等部件与弹体的配合间隙是否符合设计要求。

从安装边界的适配性来看，该弹体的全长、最大外径、底缘直径等关键尺寸都严格控制在STANAG 3585标准规定的公差带范围内，能够适配所有遵循该标准的20毫米自动炮弹膛，包括车载机关炮、舰载近防武器训练系统、机载航炮训练装置等不同平台的武器接口，不需要针对特定平台做尺寸修改即可完成装配匹配。弹壳内部的空腔尺寸按照空包弹的装药容积进行设计，可用于内弹道仿真过程中的药室容积参数校验，帮助设计人员调整空包弹的装药量，保证自动机的后坐能量与实弹射击时保持一致，让训练过程中的武器操作手感、后坐力反馈更贴近实战状态。
