高爆反坦克弹药金属承载外壳结构

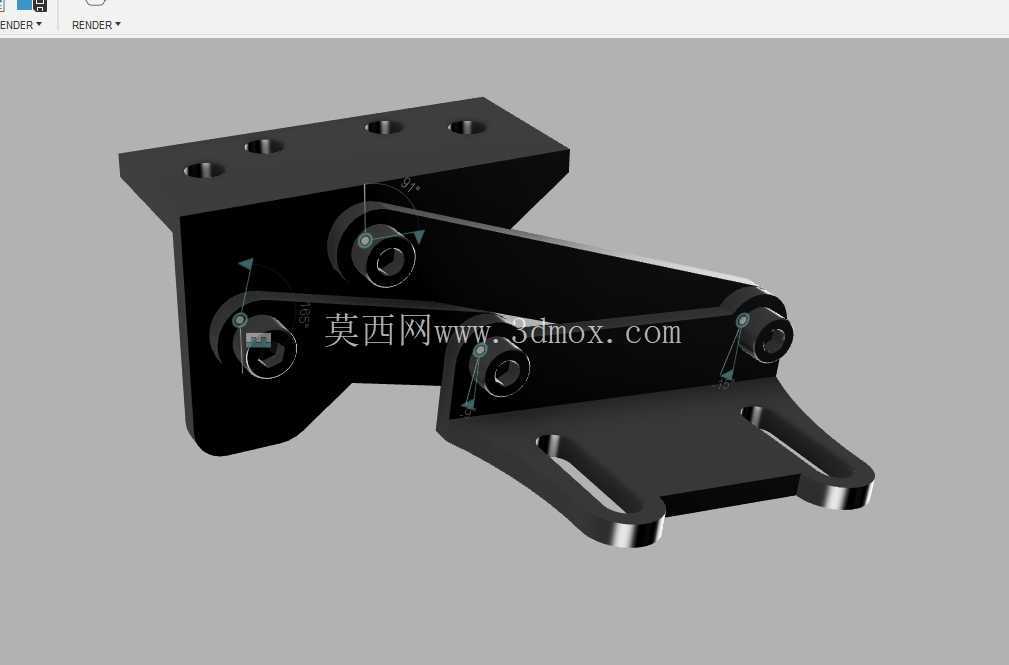

　　该结构围绕105毫米口径弹药相关金属承载件展开，建模时先从安装边界入手：顶部安装板预留四个同轴定位孔，孔位间距严格匹配装甲载具武器站的挂载接口，板体采用折弯成型的L型截面，竖直段作为主承力背板，水平段承担挂载载荷的竖向分力，折弯处做圆角过渡以消除应力集中，避免反复受发射冲击后出现裂纹。下部活动托架开设两条长圆形调节槽，槽体走向与弹药轴向保持平行，可在装配时补偿支架焊接带来的位置公差，槽边做翻边强化处理，既提升托架局部刚度，也能防止固定螺栓在受振后松脱。

　　中部连杆机构是整套结构的核心，三根铰接臂通过带内六角孔的枢轴串联，枢轴端面预留标准扳手操作空间，臂体截面采用变厚度设计：靠近铰接点的位置厚度加大，用于承受铰接处的剪切载荷，臂身中段适当减薄以控制整体重量，所有铰接孔均配置同轴衬套安装位，实际装配时压入铜质衬套后可降低转动摩擦，长期使用后仅需更换衬套即可修复铰接间隙，无需更换整体臂体。

　　从实际应用场景来看，这类承载外壳主要适配坦克车载弹药的勤务挂载与姿态调整，在弹药装填作业中，连杆机构可带动下部托架在小角度范围内俯仰，配合输弹机的推送轨迹调整弹药倾角，让弹体轴线与炮膛轴线快速对齐，缩短装填作业的辅助时间。顶部固定板的孔位布局兼容现役主流105毫米坦克炮的弹药架接口，无需对载具原有挂载点做改造即可直接替换老旧支架，下部托架的长槽可适配不同长度规格的同口径弹药，在切换弹种时无需更换整套支架，仅需调整托架固定位置即可完成适配。

　　设计过程中优先考虑了战场环境的耐受能力：所有外露棱边均做倒角处理，避免勤务操作时划伤人员，板体与臂体的材质选用高强度合金钢，表面做发黑处理以提升防锈能力，铰接点的配合间隙控制在0.02毫米以内，既保证转动灵活，又不会在车辆行进产生的振动下出现旷量。建模时特意保留了蓝图中标注的尺寸偏差余量，比如联合组件的长度比蓝图指定值长出0.09英寸，这一余量是为了适配精加工过程中可能出现的端面磨削量，实际生产时可根据车间的加工精度在该余量范围内调整最终尺寸，封闭环零件的直径预留了修配空间，在总装阶段可通过配磨外圆来匹配相邻零件的内孔，无需额外加工垫片即可满足配合要求。

　　安装边界方面，整套结构收拢状态下的竖向高度控制在105毫米以内，横向宽度不超过载具弹药架的预留安装空间，展开至最大俯仰角度时，托架末端不会与弹药架的相邻仓位发生干涉，所有运动部件的活动行程都做了限位设计，连杆摆到极限位置时会靠上主背板的限位凸台，避免过度转动导致铰接机构卡死。对于结构设计从业者而言，这套模型的参考价值在于清晰展示了重载铰接支架的公差补偿思路：通过长圆孔、加工余量、衬套可更换结构三重设计，既降低了单件加工的精度要求，又能保证整套机构在强冲击、高振动的使用环境下长期稳定工作，同类小型武器承载支架、车载设备挂架的设计都可借鉴这种公差分配与刚度匹配的处理方式。
